Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

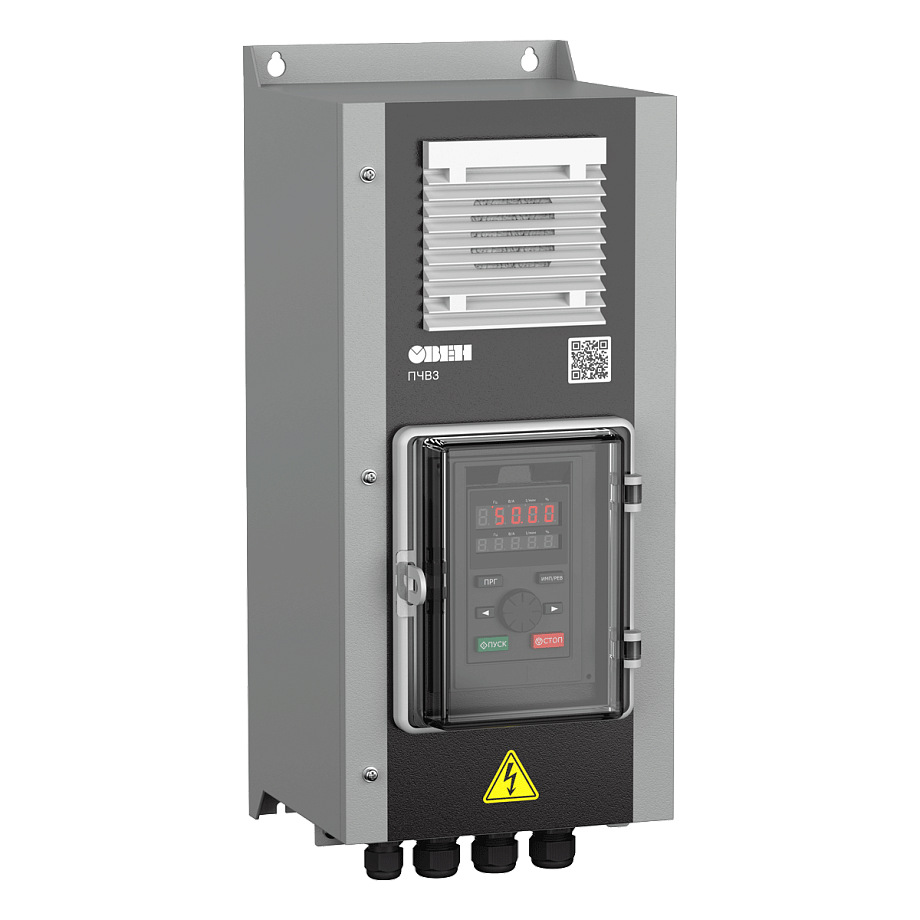

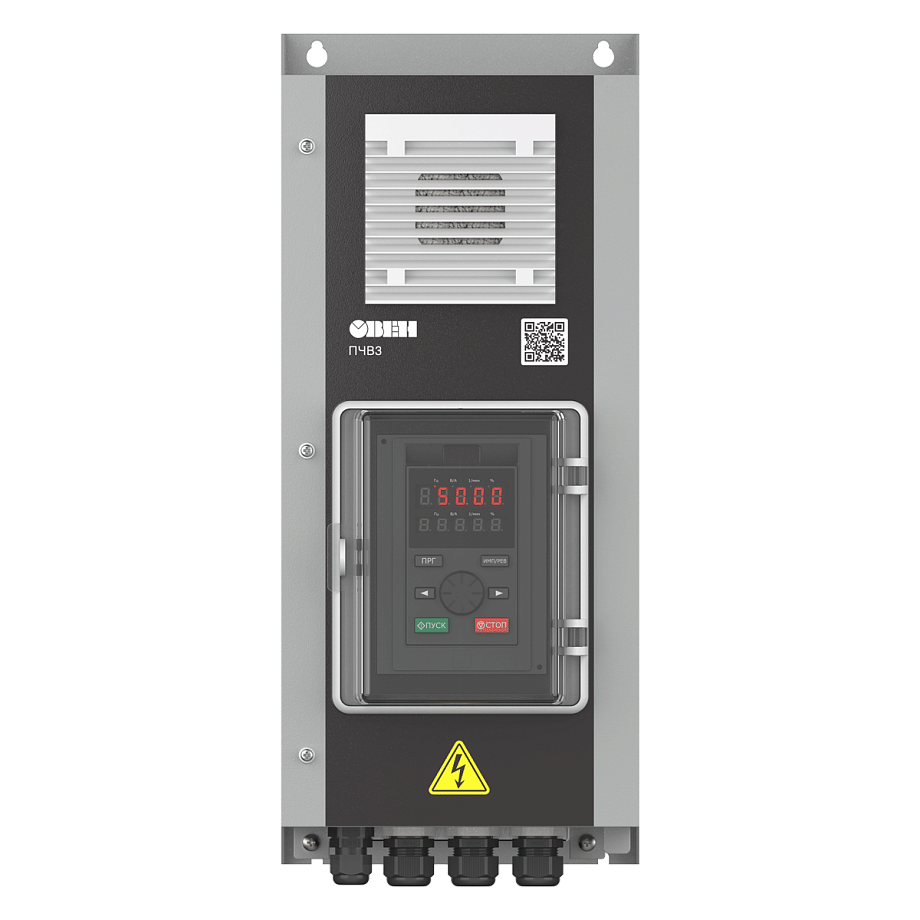

Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.
Особенности:
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Монтаж «стенка к стенке» без зазоров.
- Встроенная лицевая панель оператора.
- Быстросъёмный вентилятор охлаждения.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
- Дополнительные платы расширения:
– для работы с энкодерами (5 В/12 В);
– для работы с резольверами;
– для работы по протоколу PROFIBUS;
– для работы по протоколу PROFINET;
– для работы по протоколу CANopen;
– для работы по протоколу EtherCAT;
– для работы по протоколу Modbus TCP;
– для расширения входов/выходов.
Функции преобразователя частоты:
- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
– Контроль напряжения сети/цепи АД.
– Перегрузка/перегрев ПЧВ/АД.
– Изоляция/пробой ПЧВ/АД.
– Защита от обрыва фазы питания/фазного провода двигателя;
Технические характеристики:
| Параметр | Значение |
| Питающая сеть | 3×380 В (0,75…450 кВт) |
| Выходное напряжение | 3×380 В (0,75…450 кВт) |
| Выходная частота | 0…299 Гц |
| Режим управления | U/f
U/f с раздельным заданием напряжения и частоты
Векторное управление без/с обратной связью |
| Перегрузочная способность | 120 % – в течение 35 секунд
140 % – в течение 6 секунд
150 % – в течение 3 секунд |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,25 Гц
Векторное управление с о/с: 200 % от 0 Гц |
| Локальная панель оператора | Настройка, монитор параметров, отображение кода ошибки |
| Интерфейс | RS-485
Опционально: Ethernet, CAN |
| Протокол | Modbus RTU
Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
| Цифровые входы | 5 (сух. контакт ) |
| Аналоговые входы | 2 (0/4…20 мА и 0…10 В) |
| Цифровые выходы | 1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC);
1 транзисторных (=24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор
Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 / IP54 |
| Диапазон рабочих температур | -10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |
Таблица номинальных значений выходных токов:
| Модификация | Источник питания | Номинальный
выходной ток, А | Мощность используемого
электродвигателя, кВт |
| ПЧВ3-К75-В [М01], ПЧВ3-К75-В-54 [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ3-1К5-В [М01], ПЧВ3-1К5-В-54 [М01] | 4,0 | 1,5 |
| ПЧВ3-2К2-В [М01], ПЧВ3-2К2-В-54 [М01] | 6,0 | 2,2 |
| ПЧВ3-5К5-В [М01], ПЧВ3-5К5-В-54 [М01] | 13,0 | 5,5 |
| ПЧВ3-7К5-В [М01], ПЧВ3-7К5-В-54 [М01] | 17,0 | 7,5 |
| ПЧВ3-11К-В [М01], ПЧВ3-11К-В-54 [М01] | 25,0 | 11,0 |
| ПЧВ3-15К-В [М01], ПЧВ3-15К-В-54 [М01] | 32,5 | 15,0 |
| ПЧВ3-18К-В [М01], ПЧВ3-18К-В-54 [М01] | 38,0 | 18,5 |
| ПЧВ3-22К-В [М01], ПЧВ3-22К-В-54 [М01] | 45,0 | 22,0 |
| ПЧВ3-30К-В [М01], ПЧВ3-30К-В-54 [М01] | 60,0 | 30,0 |
| ПЧВ3-37К-В [М01], ПЧВ3-37К-В-54 [М01] | 75,0 | 37,0 |
| ПЧВ3-45К-В [М01], ПЧВ3-45К-В-54 [М01] | 90,0 | 45,0 |
| ПЧВ3-55К-В [М01], ПЧВ3-55К-В-54 [М01] | 110,0 | 55,0 |
| ПЧВ3-75К-В [М01], ПЧВ3-75К-В-54 [М01] | 150,0 | 75,0 |
| ПЧВ3-90К-В [М01], ПЧВ3-90К-В-54 [М01] | 180,0 | 90,0 |
| ПЧВ3-110К-В [М01], ПЧВ3-110К-В-54 [М01] | 210,0 | 110,0 |
| ПЧВ3-132К-В [М01], ПЧВ3-132К-В-54 [М01] | 250,0 | 132,0 |
| ПЧВ3-160К-В [М01], ПЧВ3-160К-В-54 [М01] | 310,0 | 160,0 |
| ПЧВ3-185К-В [М01], ПЧВ3-185К-В-54 [М01] | 340,0 | 185,0 |
| ПЧВ3-200К-В [М01], ПЧВ3-200К-В-54 [М01] | 380,0 | 200,0 |
| ПЧВ3-220К-В [М01], ПЧВ3-220К-В-54 [М01] | 415,0 | 220,0 |
| ПЧВ3-250К-В [М01], ПЧВ3-250К-В-54 [М01] | 470,0 | 250,0 |
| ПЧВ3-280К-В [М01], ПЧВ3-280К-В-54 [М01] | 510,0 | 280,0 |
| ПЧВ3-315К-В [М01], ПЧВ3-315К-В-54 [М01] | 600,0 | 315,0 |
| ПЧВ3-355К-В [М01], ПЧВ3-355К-В-54 [М01] | 670,0 | 355,0 |
| ПЧВ3-400К-В [М01], ПЧВ3-400К-В-54 [М01] | 750,0 | 400,0 |
| ПЧВ3-450К-В [М01], ПЧВ3-450К-В-54 [М01] | 810,0 | 450,0 |
Габаритные размеры:
| Модификация | Габарит корпуса | Габаритные размеры, мм | Вес ПЧ |
| Степень защиты IP20 |

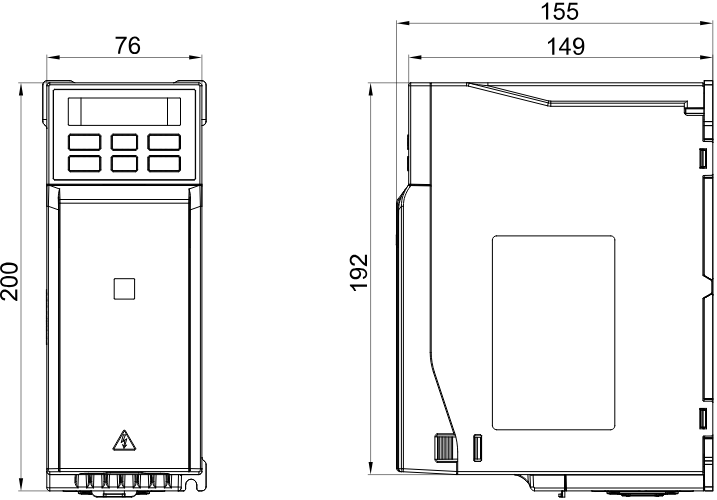

| ПЧВ3-К75-В [М01] | Типоразмер 1
 | 76 × 200 × 155 | 1,3 |
| ПЧВ3-1К5-В [М01] |
| ПЧВ3-2К2-В [М01] |

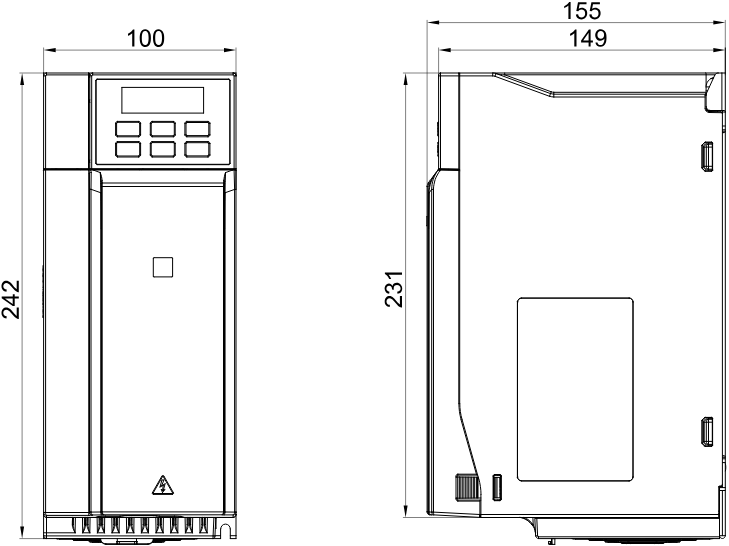

| ПЧВ3-5К5-В [М01] | Типоразмер 2
 | 100 × 242 × 155 | 1,9 |
| ПЧВ3-7К5-В [М01] |

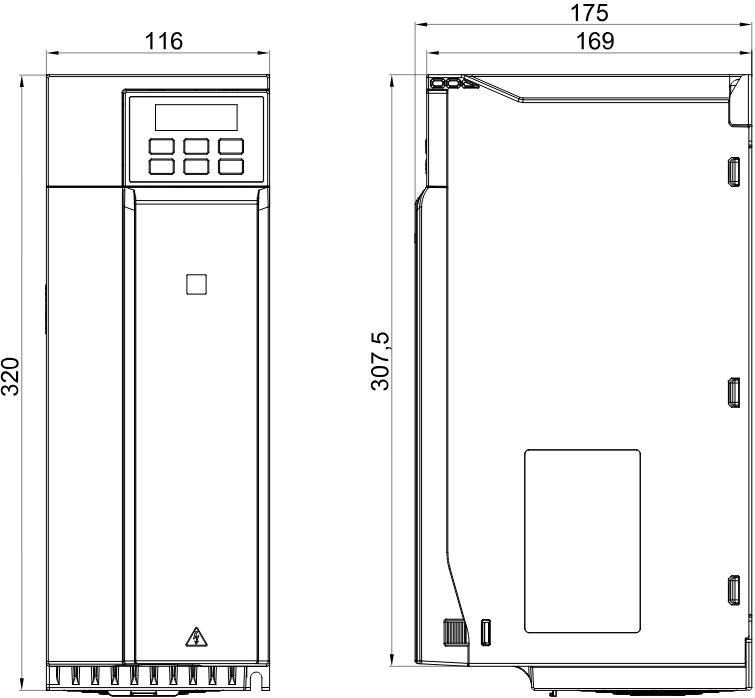

| ПЧВ3-11К-В [М01] | Типоразмер 3
 | 116 × 320 × 175 | 3,5 |
| ПЧВ3-15К-В [М01] |

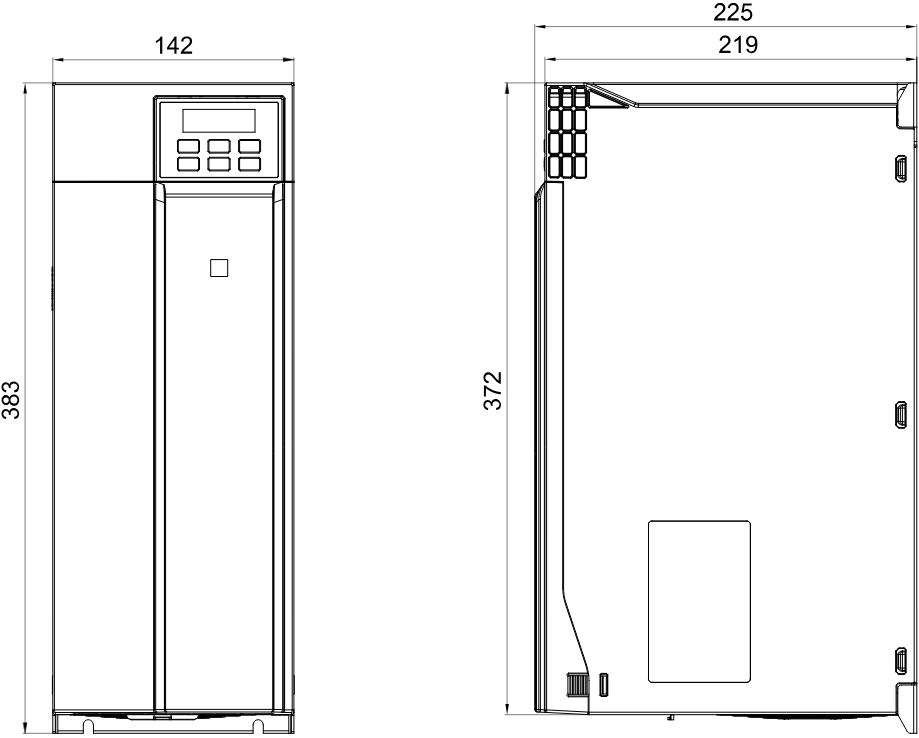

| ПЧВ3-18К-В [М01] | Типоразмер 4
 | 142 × 383 × 225 | 5,9 |
| ПЧВ3-22К-В [М01] |
| ПЧВ3-30К-В [М01] |

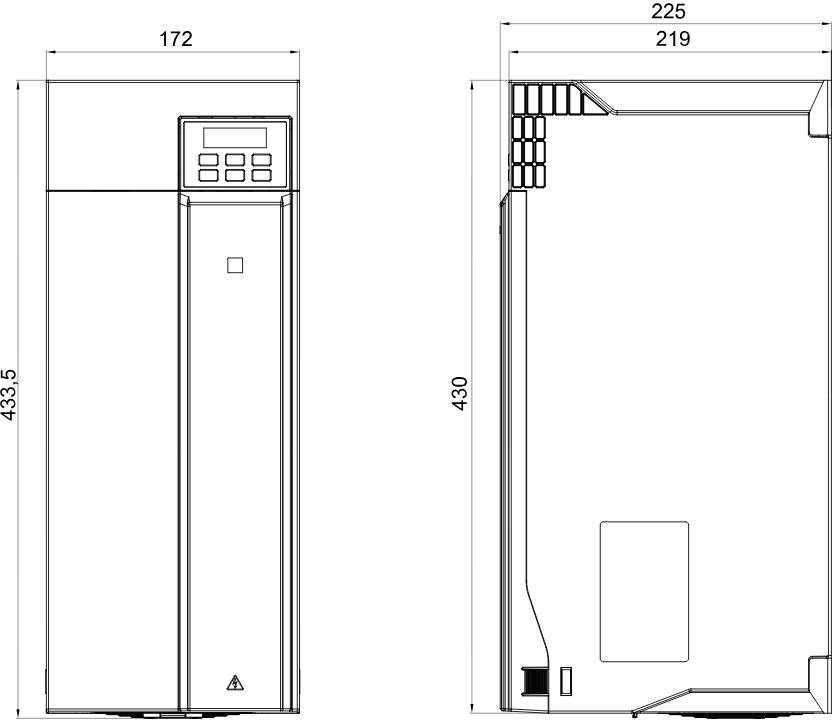

| ПЧВ3-37К-В [М01] | Типоразмер 5
 | 172 × 433,5 × 225 | 10,7 |
| ПЧВ3-45К-В [М01] |

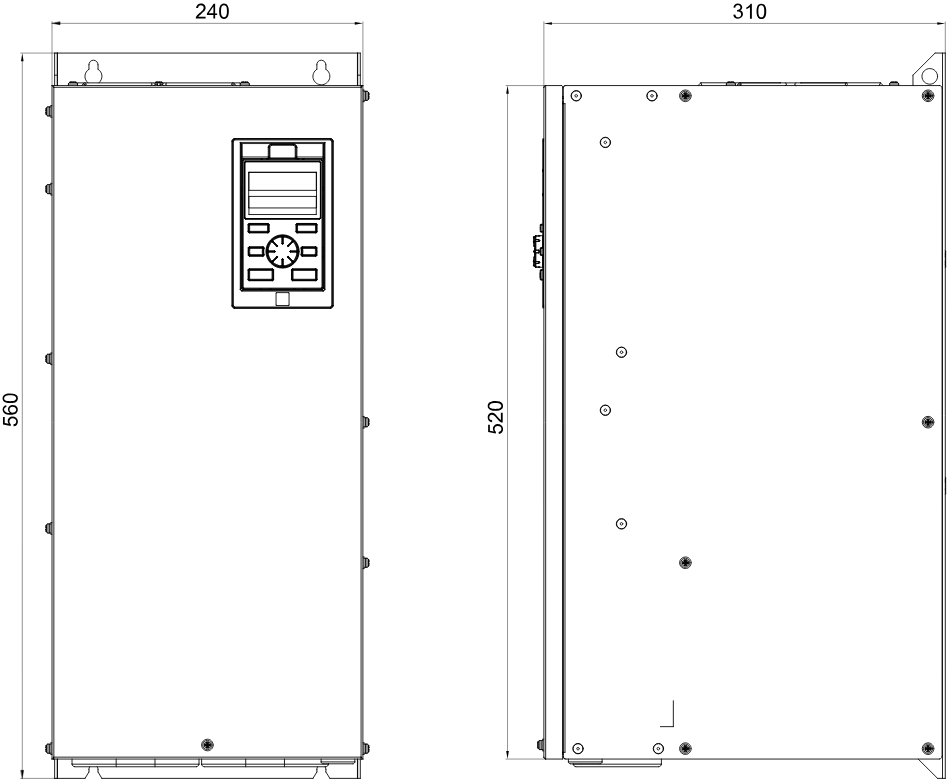

| ПЧВ3-55К-В [М01] | Типоразмер 6
 | 240 × 560 × 310 | 25 |
| ПЧВ3-75К-В [М01] |
| ПЧВ3-90К-В [М01] |

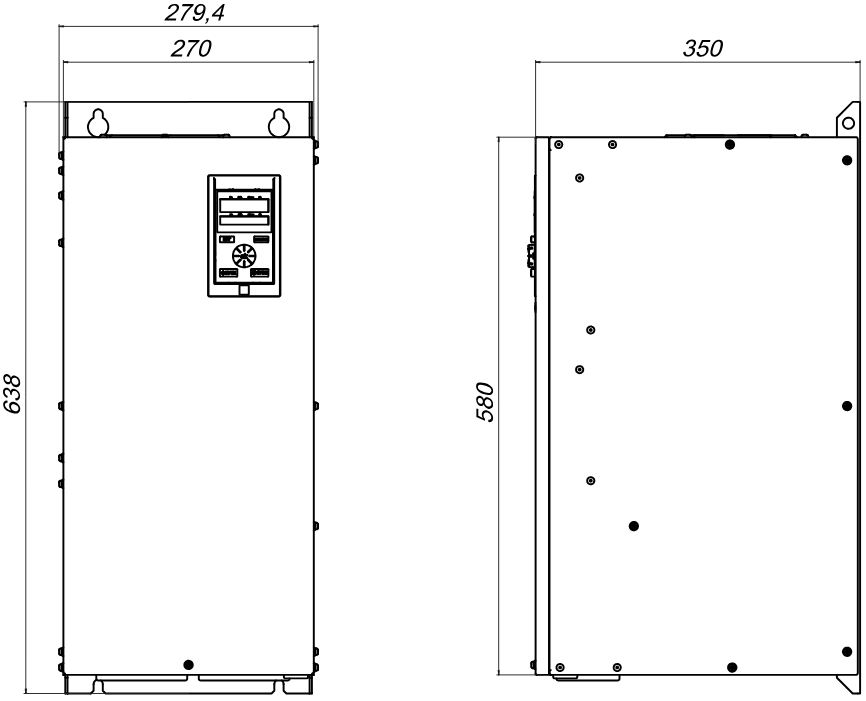

| ПЧВ3-110К-В [М01] | Типоразмер 7
 | 270 × 638 × 350 | 35 |
| ПЧВ3-132К-В [М01] |

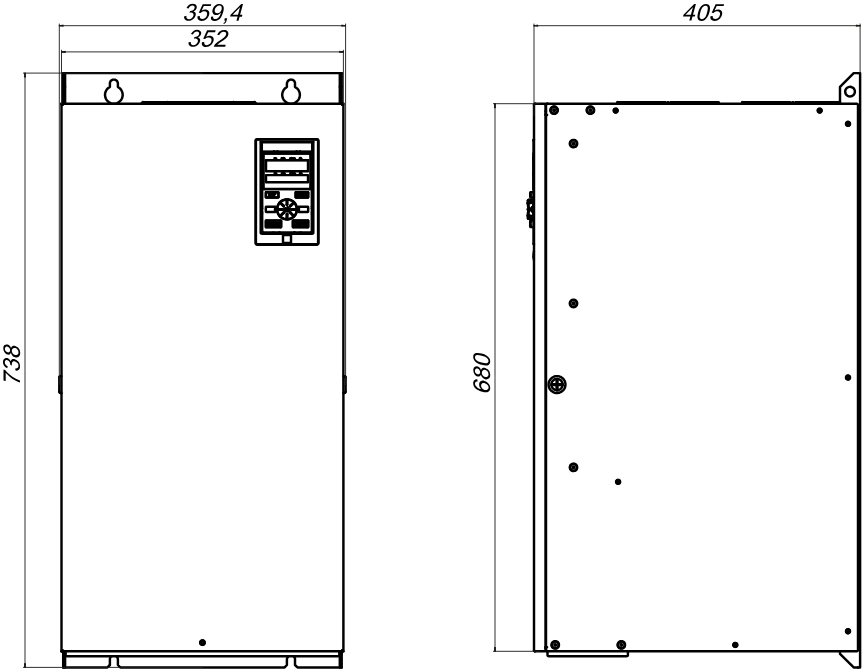

ПЧВ3-160К-В [М01]
| Типоразмер 8
 | 350 × 738 × 405 | 63,8 |
| ПЧВ3-185К-В [М01] |
66,5
|

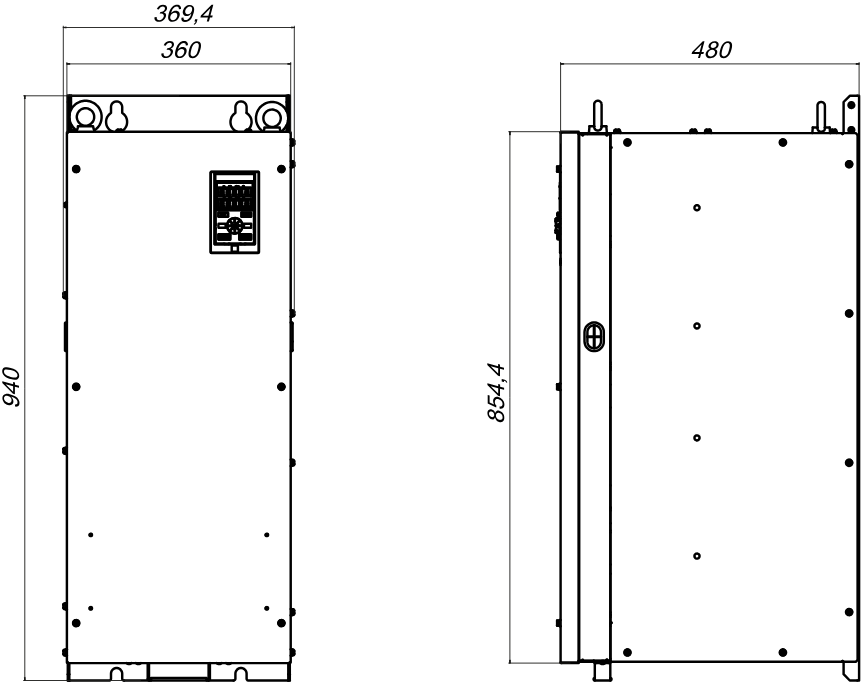

| ПЧВ3-200К-В [М01] | Типоразмер 9
 | 360 × 940 × 480 | 97 |
| ПЧВ3-220К-В [М01] |
| ПЧВ3-250К-В [М01] |

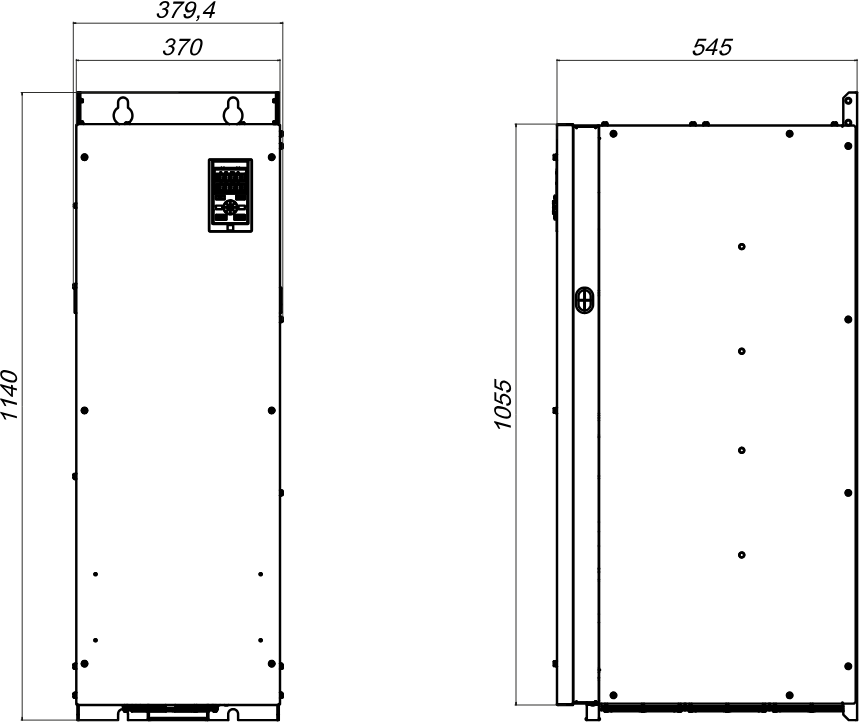

| ПЧВ3-280К-В [М01] | Типоразмер 10
 | 370 × 1140 × 545 | 126,5 |
| ПЧВ3-315К-В [М01] |

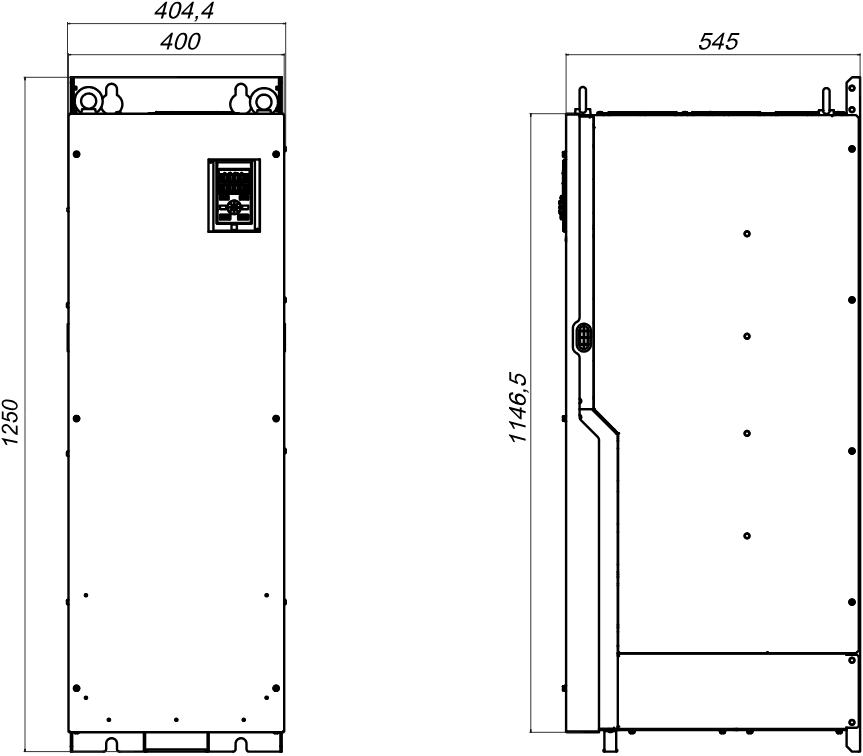

| ПЧВ3-355К-В [М01] | Типоразмер 11
 | 400 × 1250 × 545 | 167 |
| ПЧВ3-400К-В [М01] |
| ПЧВ3-450К-В [М01] |
| Степень защиты IP54 |

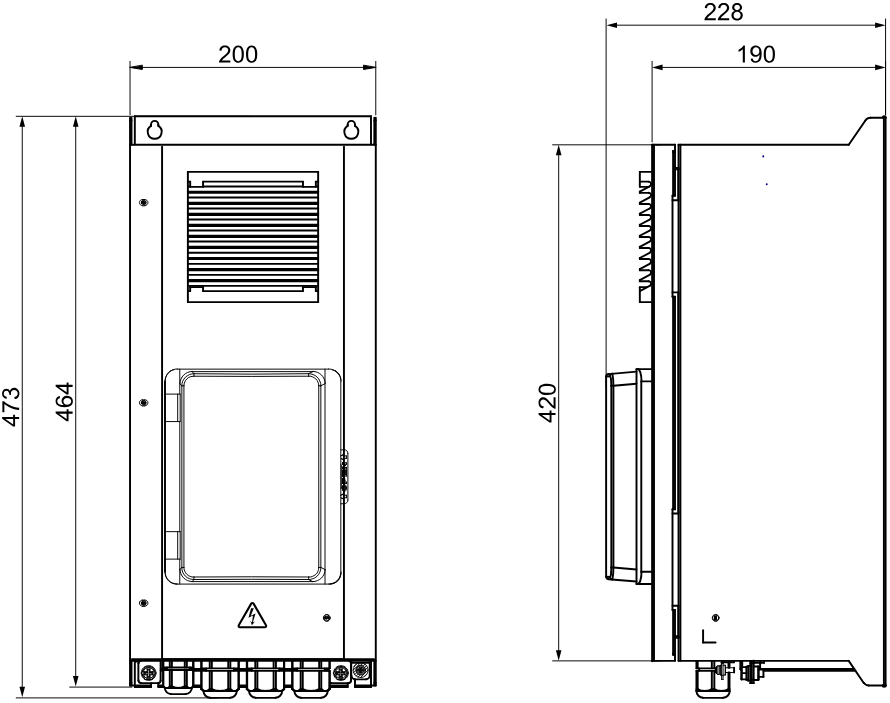

| ПЧВ3-К75-В-54 [M01] | Типоразмер 12
 | 200 × 473 × 228 |
5,7
5,7
5,7
6,3
6,3
|
| ПЧВ3-1K5-В-54 [M01] |
| ПЧВ3-2К2-В-54 [M01] |
| ПЧВ3-5К5-В-54 [M01] |
| ПЧВ3-7К5-В-54 [M01] |

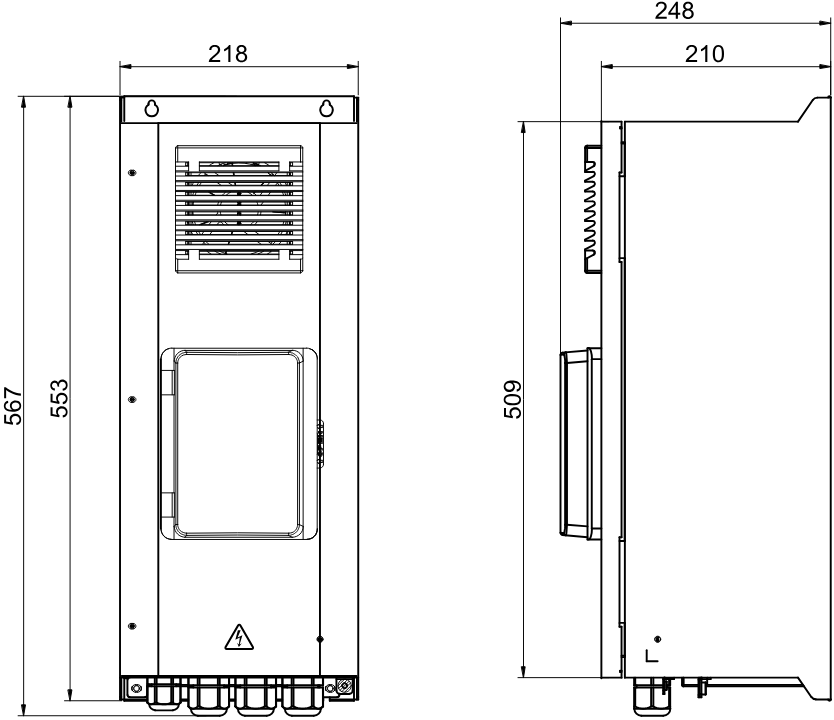

| ПЧВ3-11К-В-54 [M01] | Типоразмер 13
 | 218× 567 × 248 | 10 |
| ПЧВ3-15К-В-54 [M01] |
| ПЧВ3-18К-В-54 [M01] | Типоразмер 14
 | 285 × 641 × 298 | 14,5
14,5
14,7 |
| ПЧВ3-22К-В-54 [M01] |
| ПЧВ3-30К-В-54 [M01] |

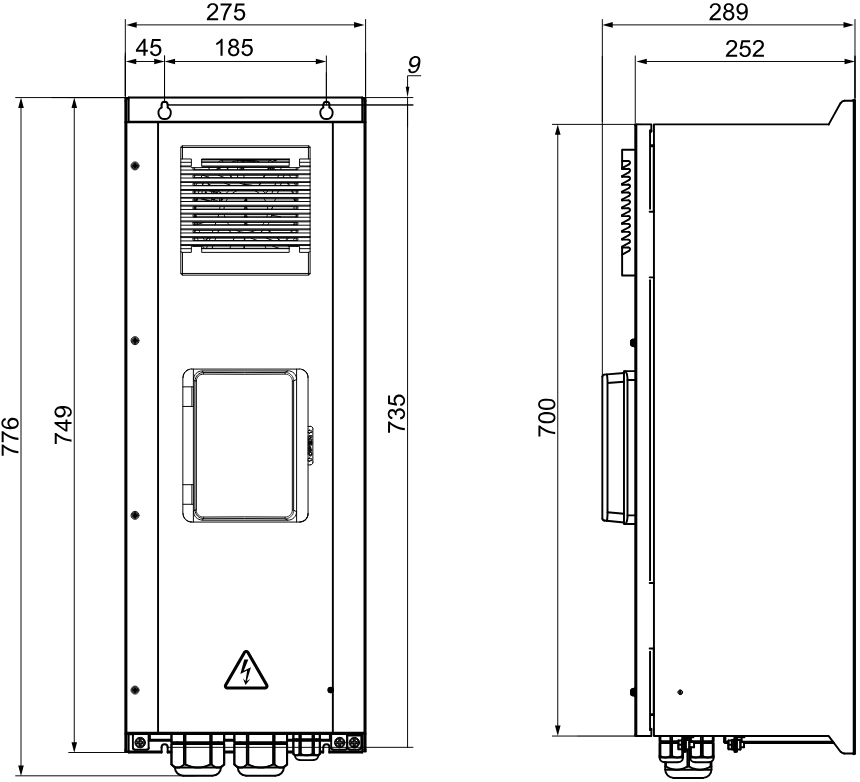

| ПЧВ3-37К-В-54 [M01] | Типоразмер 15
 | 275 × 776 × 290 | 35 |
| ПЧВ3-45К-В-54 [M01] |

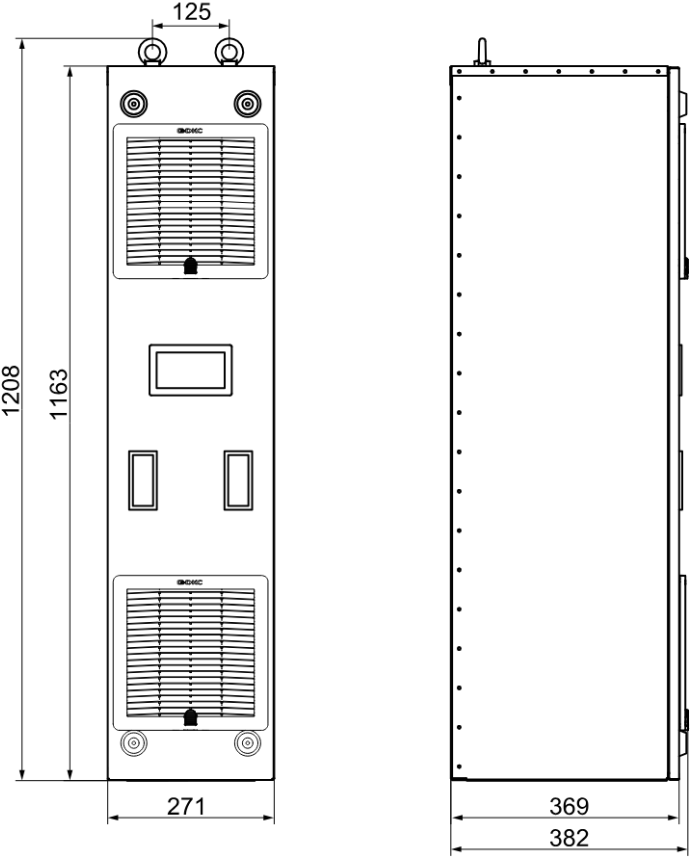

| ПЧВ3-55К-В-54 [M01] | Типоразмер 16
 | 271 × 1208 × 386 | 43,1 |
| ПЧВ3-75К-В-54 [M01] |
| ПЧВ3-90К-В-54 [M01] |

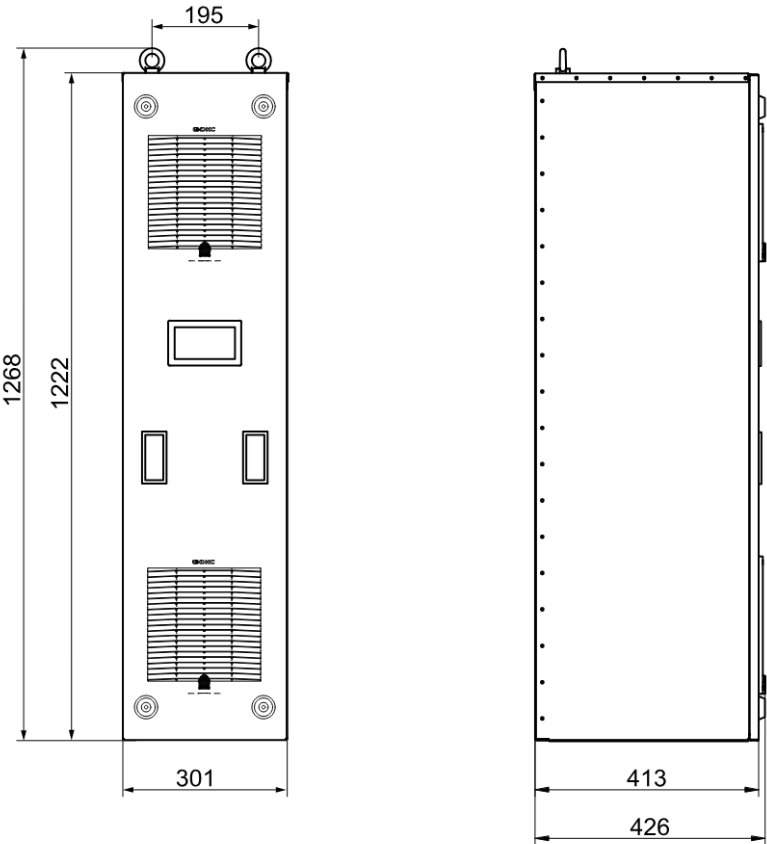

| ПЧВ3-110К-В-54 [M01] | Типоразмер 17
 | 301 × 1268 × 421 | 57,5 |
| ПЧВ3-132К-В-54 [M01] |

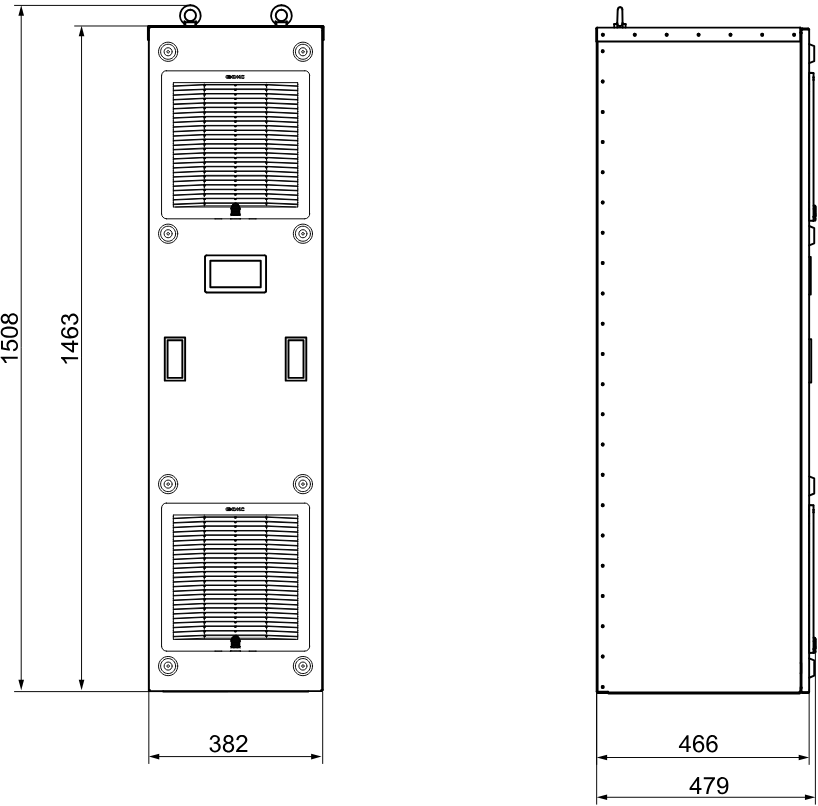

| ПЧВ3-160К-В-54 [M01] | Типоразмер 18
 | 382 × 1508 × 480 | 98 |
| ПЧВ3-185К-В-54 [M01] |
| ПЧВ3-200К-В-54 [M01] | Типоразмер 19
 | 402 × 1646 × 554 | 138 |
| ПЧВ3-220К-В-54 [M01] |
| ПЧВ3-250К-В-54 [M01] |
| ПЧВ3-280К-В-54 [M01] | Типоразмер 20
 | 411 × 1843 × 620 | 167,7 |
| ПЧВ3-315К-В-54 [M01] |

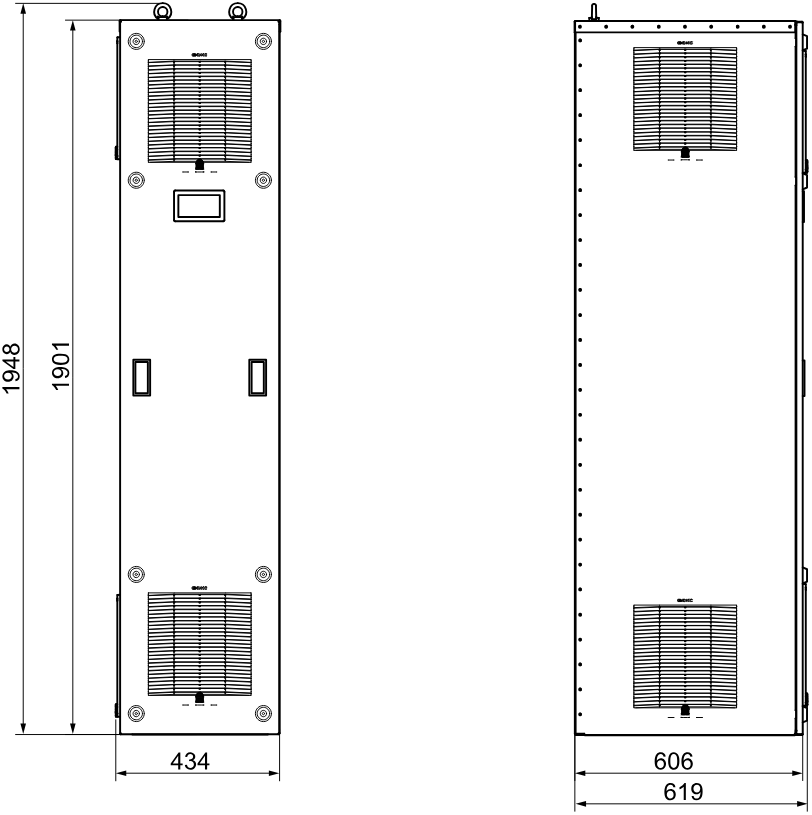

| ПЧВ3-355К-В-54 [M01] | Типоразмер 21
 | 434 × 1948 × 620 | 215 |
| ПЧВ3-400К-В-54 [M01] |
| ПЧВ3-450К-В-54 [M01] |
| Модификации |
 |
