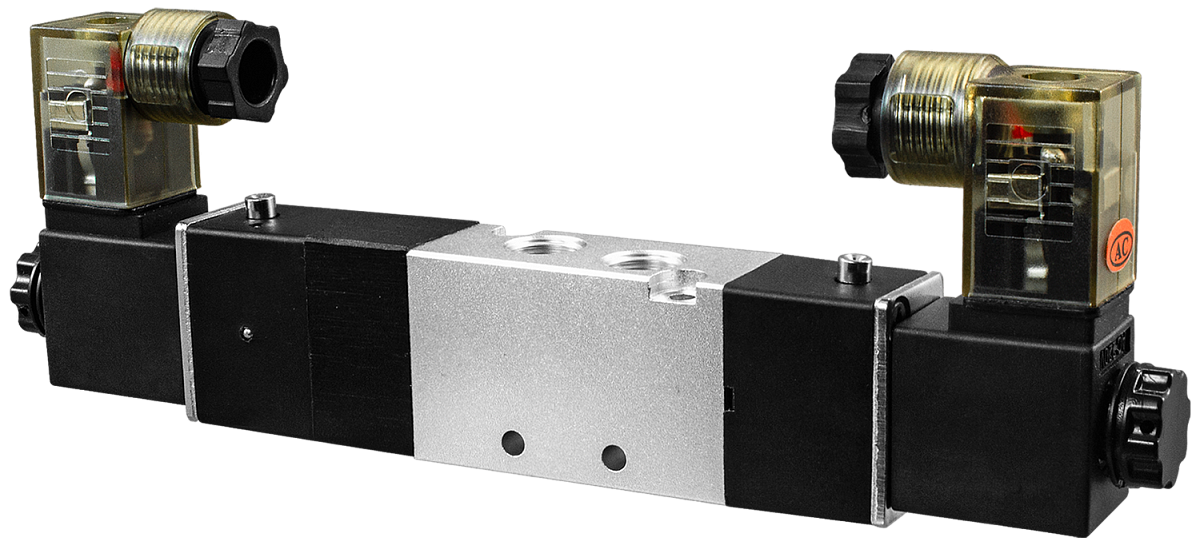

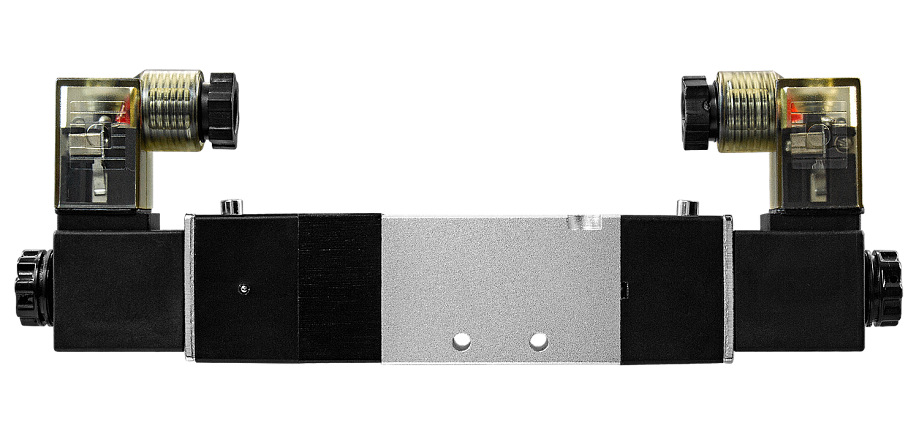

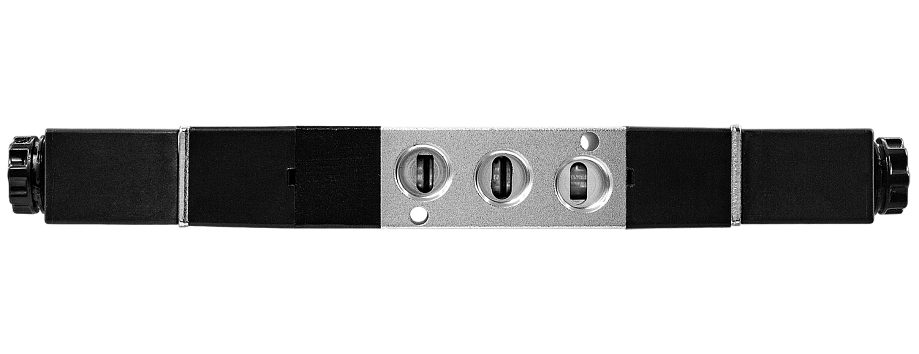

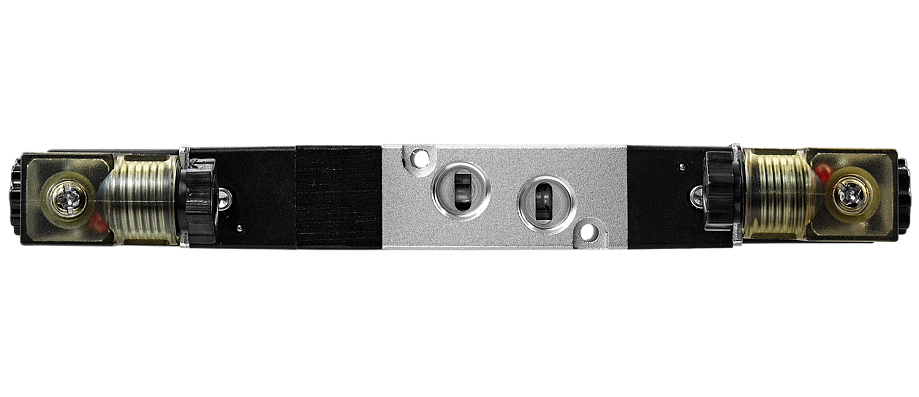

Электромагнитный пневмораспределитель РЭПВ-53
Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
- Тип распределителя: 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
- Присоединение: G⅛", G¼", G⅜", G½"
- Напряжение питания: ~220 В, ~110 В, ~24 В, =24 В, =12 В
- Пропускная способность: 900...3200 л/мин
- Рабочее давление: 0,15…0,8 МПа
- Рабочая температура: −5…+60°C
- Распределитель оснащается двумя катушками
Электромагнитный пневмораспределитель cерии РЭПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:
Описание прибора: РЭПВ-53 – пневмораспределитель 5/3 (5-линейный, 3-позиционный) предназначен для распределения воздушных потоков, управления исполнительными устройствами
пневмосистем.

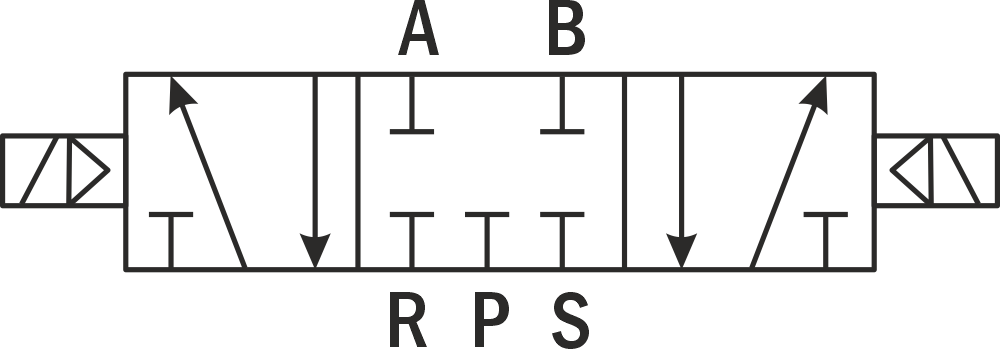

В исходном положении у распределителей с закрытым центром все порты (A, B, P, R, S) закрыты, давление никуда не подается и не сбрасывается.
В исходном положении у распределителей с нагруженным центром давление от порта питания P одновременно подается на рабочие порты А и В, а порты выхлопа R и S перекрыты.
В исходном положении у распределителей с открытым сбросом порт питания Р перекрыт, рабочие порты А и В соединены с выхлопами R и S соответственно.
При подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S, а при снятии питания возвращается в исходное положение.
*габаритные размеры указаны в мм
Версия: 2023-06-23-ЛВС
| Параметр | Значение | |||
| Тип распределителя | 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом | |||
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа
| G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа)
| 900 л/мин
| 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление
| 1,2 МПа
| |||
| Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
| Допуск по напряжению
| ±10% | |||
| Катушка | КС-18 | КС-28
ASEx280 (взрывозащищенная) | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт
ASEx280: ~5,5 ВА/=4 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты
| IP65 | |||
| Класс изоляции соленоида
| Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа
| 12 000 000 циклов
| |||
| Материал корпуса распределителя
| Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа
| Пневматическая схема
| Габаритные размеры, мм |
| С закрытым центром | ||||
| РЭПВ-5312-18-ЗЦ | G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 54×153×18 |
| РЭПВ-5322-14-ЗЦ | G¼" | G⅛" | 54×190×22 | |
| РЭПВ-5332-38-ЗЦ | G⅜" | G¼" | 70×209×27 | |
| РЭПВ-5342-12-ЗЦ | G½" | G½" | 75×243×34 | |
| С нагруженным центром | ||||
| РЭПВ-5312-18-НЦ | G⅛"
| G⅛"
|
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 54×153×18 |
| РЭПВ-5322-14-НЦ | G¼"
| G⅛"
| 54×190×22 | |
| РЭПВ-5332-38-НЦ | G⅜"
| G¼"
| 70×209×27 | |
| РЭПВ-5342-12-НЦ | G½"
| G½"
| 75×243×34 | |
| С открытым сбросом | ||||
| РЭПВ-5312-18-ОС | G⅛"
| G⅛"
|
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 54×153×18 |
| РЭПВ-5322-14-ОС | G¼"
| G⅛"
| 54×190×22 | |
| РЭПВ-5332-38-ОС | G⅜"
| G¼"
| 70×209×27 | |
| РЭПВ-5342-12-ОС | G½"
| G½"
| 75×243×34 | |
Описание прибора: РЭПВ-53 – пневмораспределитель 5/3 (5-линейный, 3-позиционный) предназначен для распределения воздушных потоков, управления исполнительными устройствами
пневмосистем.
В исходном положении у распределителей с закрытым центром все порты (A, B, P, R, S) закрыты, давление никуда не подается и не сбрасывается.

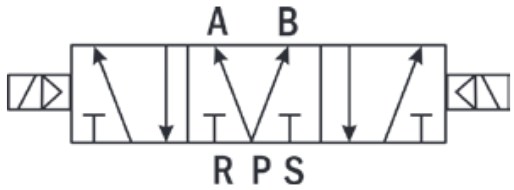

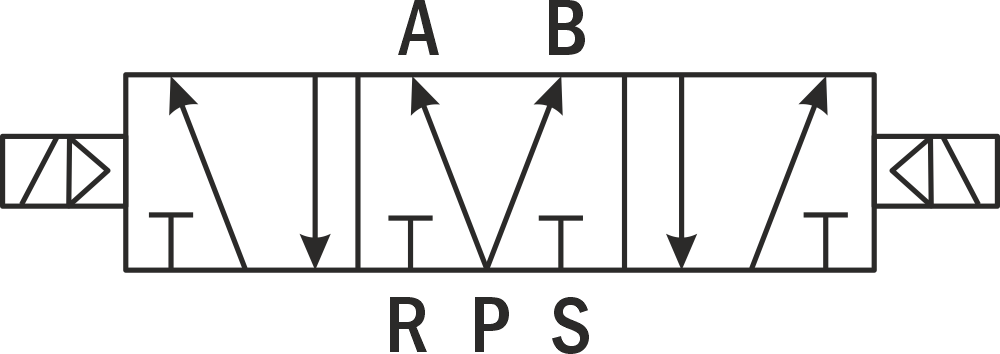

В исходном положении у распределителей с нагруженным центром давление от порта питания P одновременно подается на рабочие порты А и В, а порты выхлопа R и S перекрыты.

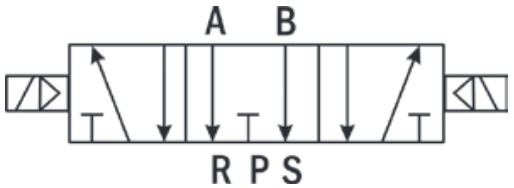

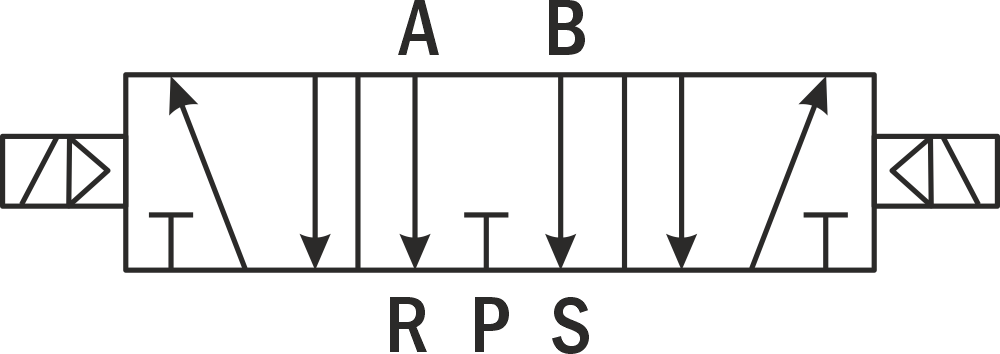

В исходном положении у распределителей с открытым сбросом порт питания Р перекрыт, рабочие порты А и В соединены с выхлопами R и S соответственно.
При подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S, а при снятии питания возвращается в исходное положение.
При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R, а при снятии питания возвращается в исходное положение.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя
| Модель плиты
| Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5312-18-ЗЦ
РЭПВ-5312-18-НЦ РЭПВ-5312-18-ОС | ПМ-5318
| ЗП-5318 | ЗТР-18 |
| РЭПВ-5322-14-ЗЦ
РЭПВ-5322-14-НЦ РЭПВ-5322-14-ОС | ПМ-5314
| ЗП-5314 | ЗТР-14 |
| РЭПВ-5332-38-ЗЦ
РЭПВ-5332-38-НЦ РЭПВ-5332-38-ОС | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5342-12-ЗЦ
РЭПВ-5342-12-НЦ РЭПВ-5342-12-ОС | ПМ-5312
| ЗП-5312 | ЗТР-12 |

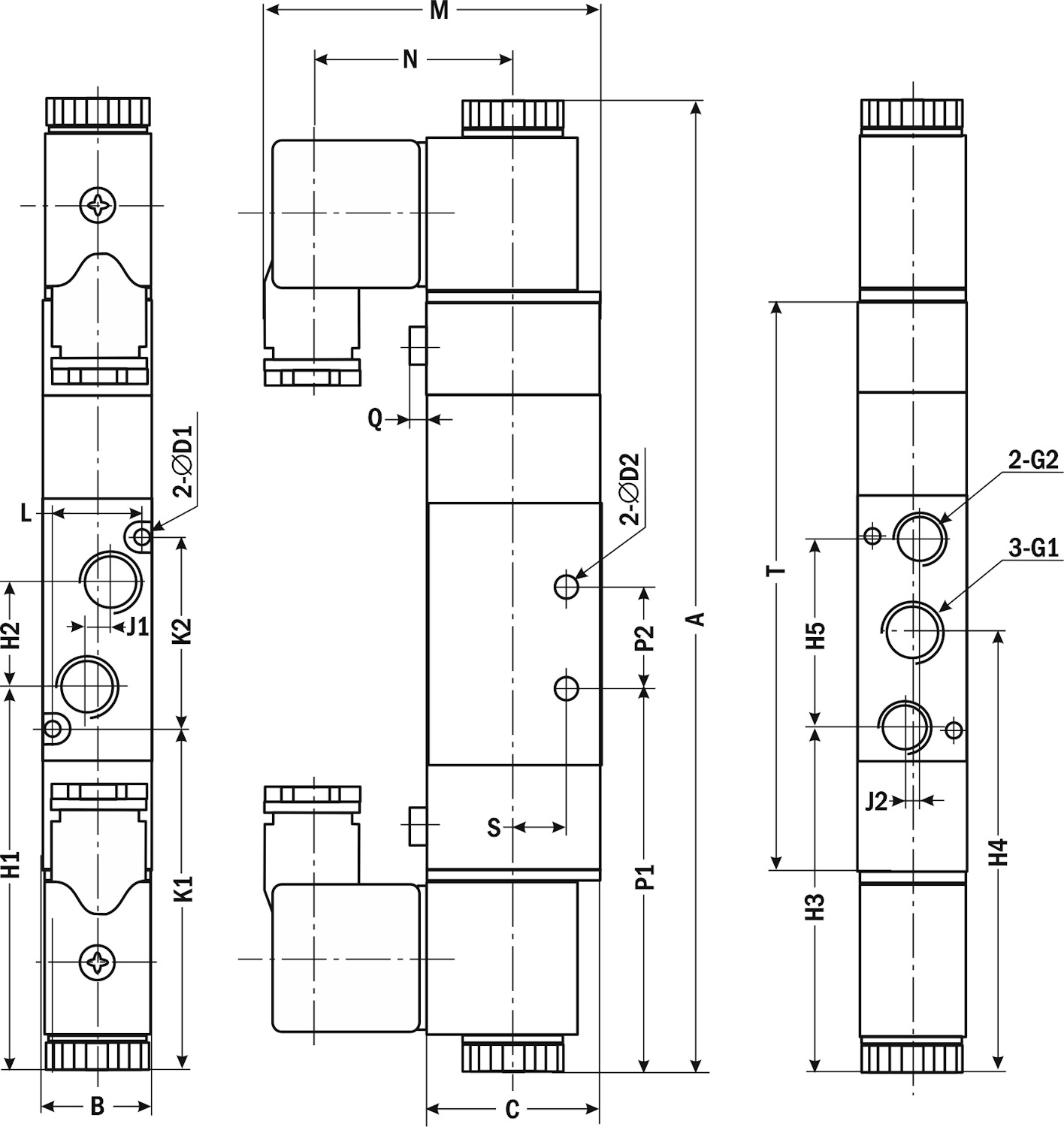

| Габаритные размеры |
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
| H5
|
| РЭПВ-5312-18 | ⅛" | ⅛" | 153
| 18
| 27
| 3,3
| 3,3 | 61
| 16
| 55
| 69
| 28
|
| РЭПВ-5322-14 | ¼" | ⅛" | 190
| 22
| 35
| 3,3
| 4,3 | 75,5
| 20
| 68
| 85,5
| 35
|
| РЭПВ-5332-38 | ⅜" | ¼" | 209
| 27
| 40
| 4,3
| 4,3 | 83
| 24
| 72,5
| 95
| 45
|
| РЭПВ-5342-12 | ½" | ½" | 243
| 34
| 50
| 4,3
| 5,5
| 92,5
| 36
| 79
| 110,5
| 63
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
| T |
| РЭПВ-5312-18 | 3
| 2
| 54
| 30
| 13
| 54
| 32,5
| 62
| 14
| 2,5
| 9,5
| 89 |
| РЭПВ-5322-14 | 3
| 0
| 66,5
| 38
| 17
| 54
| 40,5
| 75,5
| 20
| 3
| 10,5
| 112 |
| РЭПВ-5332-38 | 4
| 0
| 70
| 50
| 20
| 70
| 40,5
| 83
| 24
| 2,4
| 13,5
| 131 |
| РЭПВ-5342-12 | 4
| 0
| 74,5
| 72
| 27
| 75
| 40,5
| 96,5
| 28
| 2,8
| 17,5
| 165 |
Версия: 2023-06-23-ЛВС
