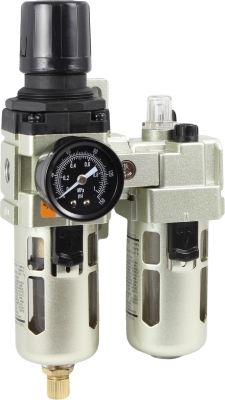

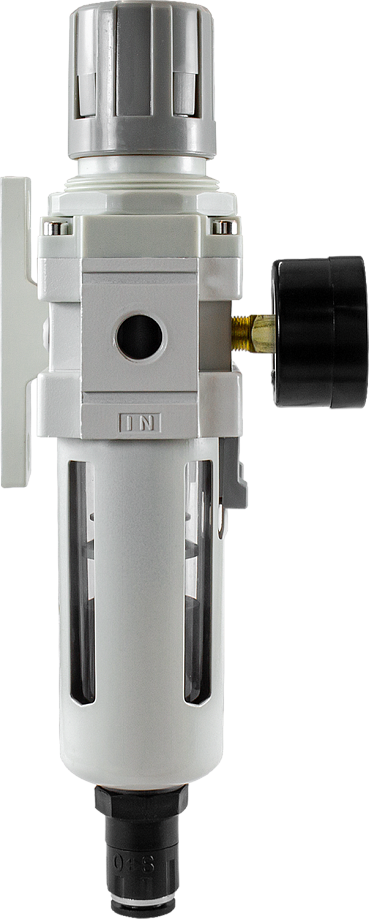

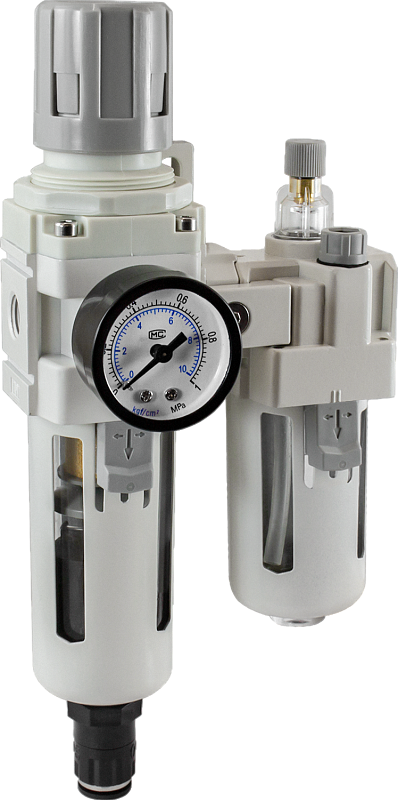

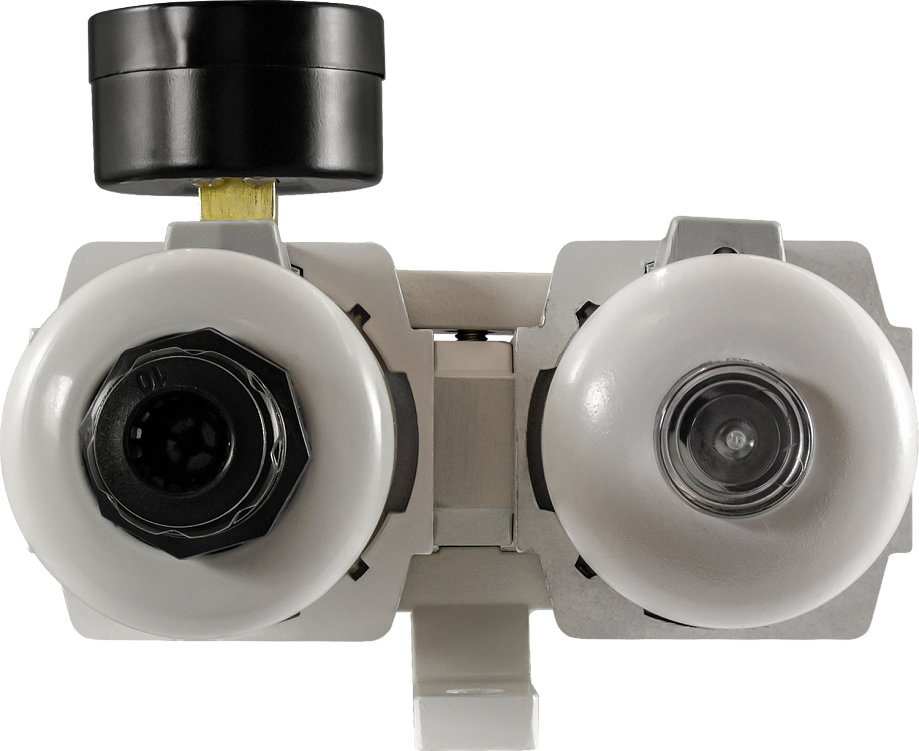

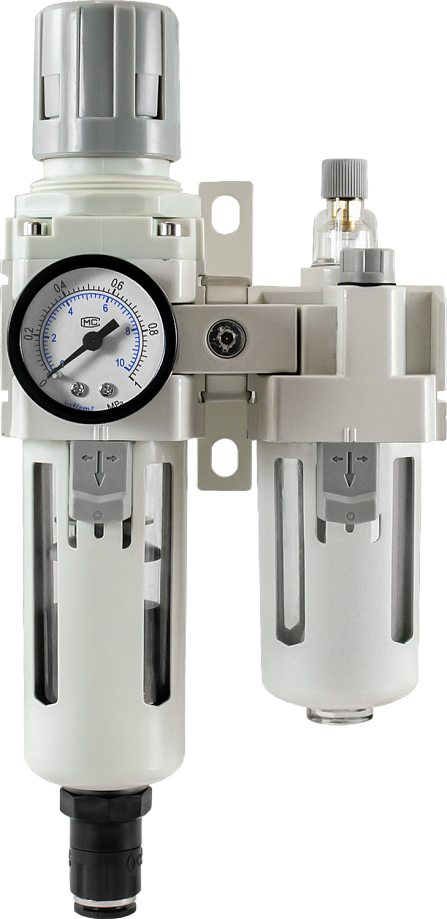

Фильтр-регулятор с маслораспылителем и автосливом ФРЛ-Х010А

Прибор для подготовки сжатого воздуха в пневмоприводах различного назначения

В закладки

от 3 627 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы

Особенности:

Конденсат автоматически удаляется через сливной клапан
Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
Модули можно легко менять и дополнять
Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
Корпус изготовлен из алюминиевого сплава
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
Смазка осуществляется масляным туманом
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
Манометр в комплекте. При необходимости манометр можно заменить
Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Расход воздуха	500...4000 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Габаритные размеры, мм	Вес, кг
ФРЛ-2010А-14	500	G¼"	92×200×87	0,4
ФРЛ-3010А-14	1700	G¼"	118×225×102	0,83
ФРЛ-3010А-38	1700	G⅜"	118×225×102	0,83
ФРЛ-4010А-12	3000	G½"	154×299×121	1,7
ФРЛ-4010А-34	3000	G¾"	164×233×121	1,83
ФРЛ-5010А-34	4000	G¾"	195×368×145	2,78
ФРЛ-5010А-1	4000	G1"	195×368×145	2,78

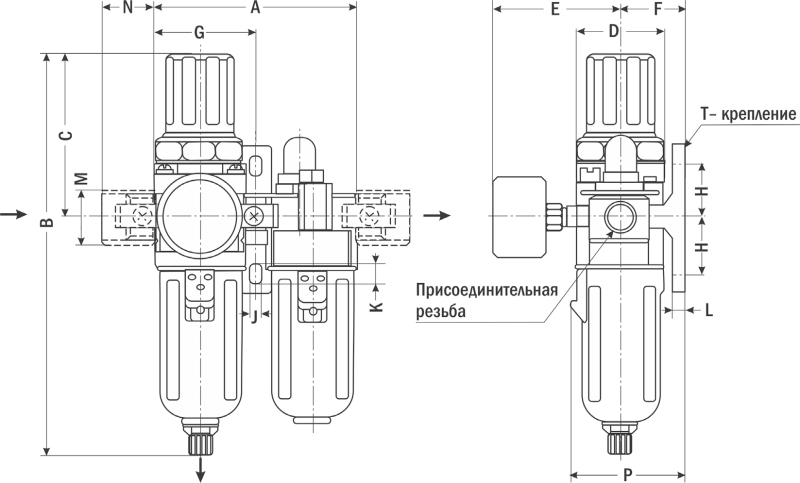

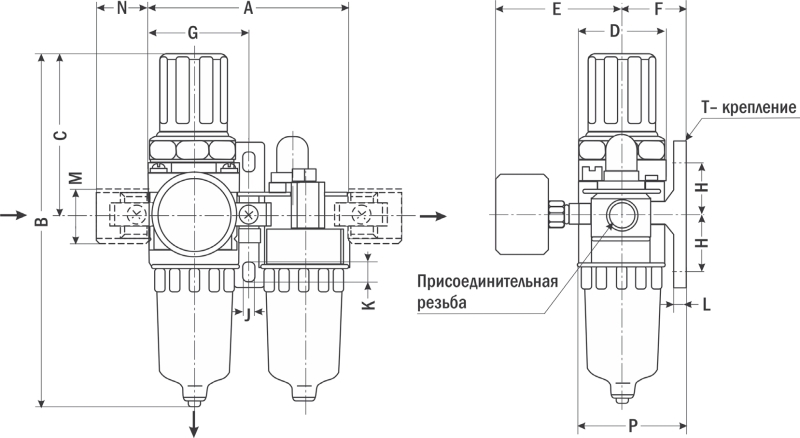

Габаритные размеры

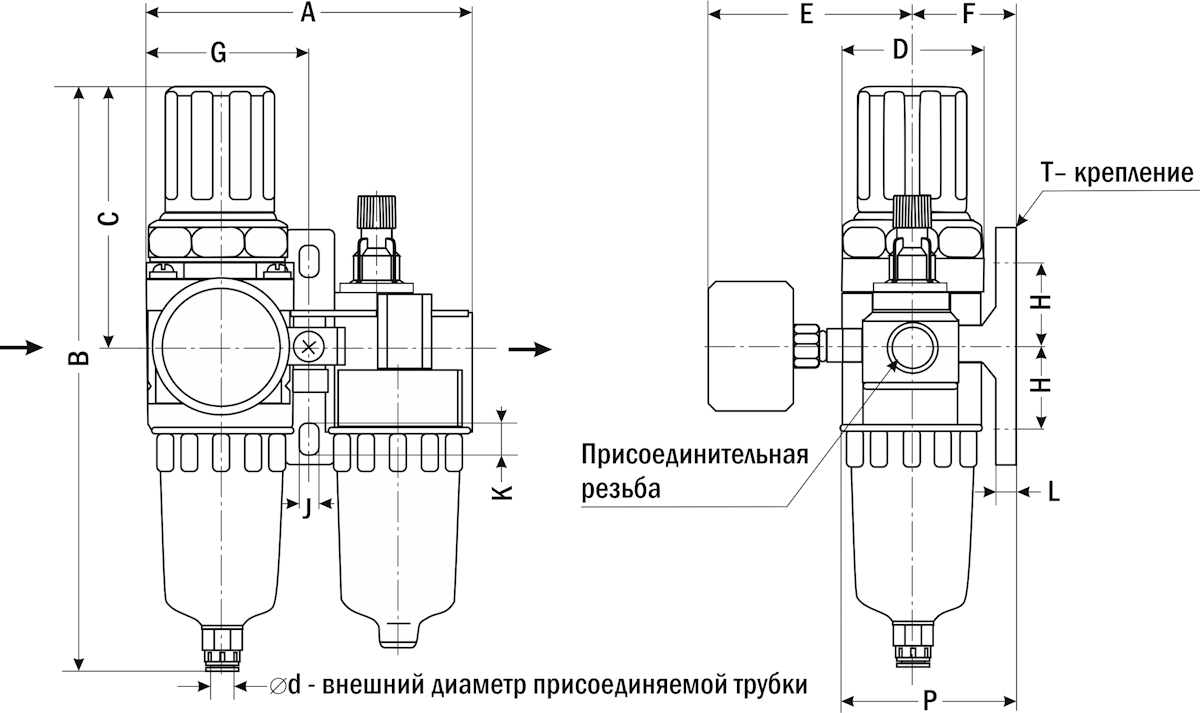

ФРЛ-2010А

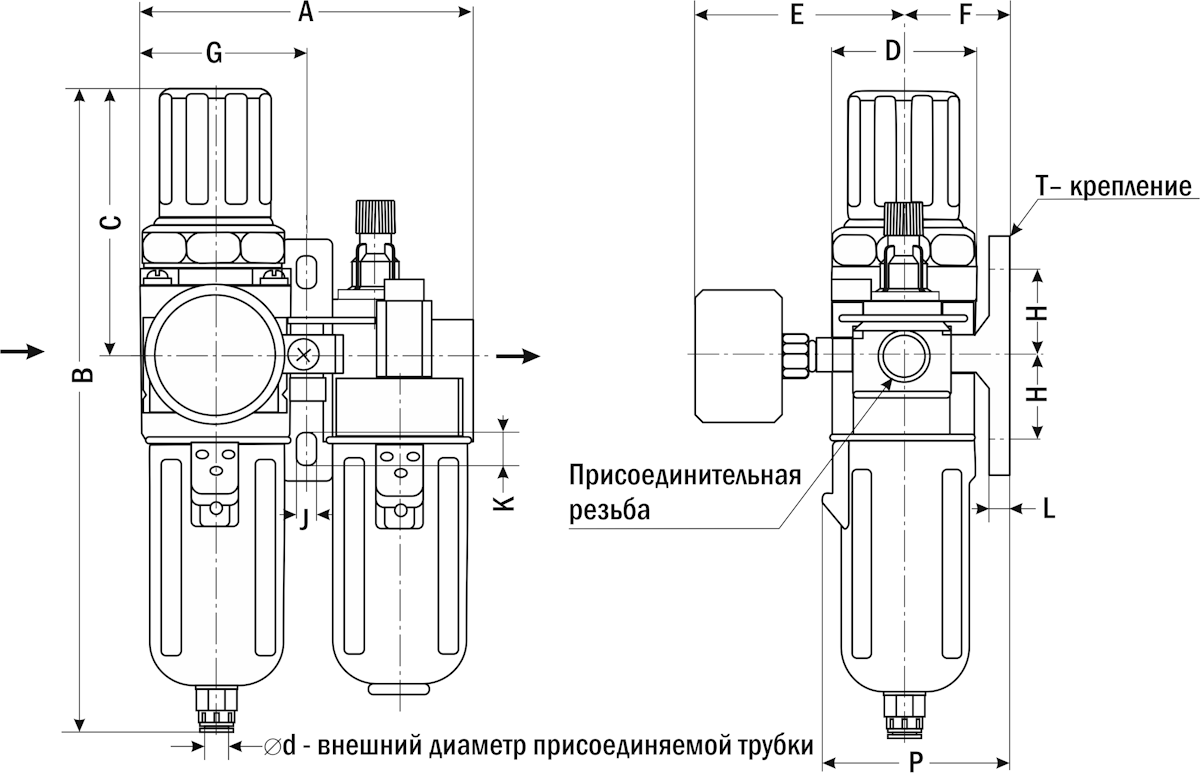

ФРЛ-3010А, ФРЛ-4010А, ФРЛ-5010А

Модель	A	B	C	D	E	F	G	H	J	K	L	Р	d
ФРЛ-2010А	92	200	73	40	55	31	46	22	6	9	5	52	8
ФРЛ-3010А	118	225	93	53	57	39	58	35	8	11	7	71	8/10
ФРЛ-4010А-12	154	299	112	70	65	50	77	40	9	13	7	88	10
ФРЛ-4010А-34	164	233	114	70	67	50	82	40	9	13	8	93	10
ФРЛ-5010А	195	368	116	90	70	70	98	50	14	18	11	121	8/10

Версия: 2025-09-16-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.09.2025	0.55 Мб

Артикул	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
ФРЛ-2010А, 500 л/мин ФРЛ-3010А, 1700 л/мин ФРЛ-4010А, 3000 л/мин ФРЛ-5010А, 4000л/мин	1/4" 3/8" 1/2" 3/4" 1"	5 25

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
O97575	ФРЛ-2010А-14-5	ФРЛ-2010А, 500 л/мин	1/4"	5	Со склада	4290 руб. – +
O97582	ФРЛ-2010А-14-25	ФРЛ-2010А, 500 л/мин	1/4"	25	Со склада	3627 руб. – +
O97576	ФРЛ-3010А-14-5	ФРЛ-3010А, 1700 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	5772 руб. – +
O97583	ФРЛ-3010А-14-25	ФРЛ-3010А, 1700 л/мин	1/4"	25	Со склада	5538 руб. – +
O97577	ФРЛ-3010А-38-5	ФРЛ-3010А, 1700 л/мин	3/8"	5	Со склада (комплектация 1..72 часа)	5772 руб. – +
O97584	ФРЛ-3010А-38-25	ФРЛ-3010А, 1700 л/мин	3/8"	25	Со склада	5538 руб. – +
O97578	ФРЛ-4010А-12-5	ФРЛ-4010А, 3000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	7917 руб. – +
O97585	ФРЛ-4010А-12-25	ФРЛ-4010А, 3000 л/мин	1/2"	25	Со склада	7410 руб. – +
O97579	ФРЛ-4010А-34-5	ФРЛ-4010А, 3000 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	8307 руб. – +
O97586	ФРЛ-4010А-34-25	ФРЛ-4010А, 3000 л/мин	3/4"	25	Со склада	7800 руб. – +
O97580	ФРЛ-5010А-34-5	ФРЛ-5010А, 4000л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	11505 руб. – +
O97587	ФРЛ-5010А-34-25	ФРЛ-5010А, 4000л/мин	3/4"	25	Со склада	10920 руб. – +
O97581	ФРЛ-5010А-1-5	ФРЛ-5010А, 4000л/мин	1"	5	Со склада (комплектация 1..72 часа)	11505 руб. – +
O97588	ФРЛ-5010А-1-25	ФРЛ-5010А, 4000л/мин	1"	25	Со склада	10920 руб. – +

Артикул	Модель	Модель, расход	Присоед.размер	Тонкость очистки, мкм	Срок поставки	Стоимость
O97575	ФРЛ-2010А-14-5	ФРЛ-2010А, 500 л/мин	1/4"	5	Со склада	4290 руб. – +
O97582	ФРЛ-2010А-14-25	ФРЛ-2010А, 500 л/мин	1/4"	25	Со склада	3627 руб. – +
O97576	ФРЛ-3010А-14-5	ФРЛ-3010А, 1700 л/мин	1/4"	5	Со склада (комплектация 1..72 часа)	5772 руб. – +
O97583	ФРЛ-3010А-14-25	ФРЛ-3010А, 1700 л/мин	1/4"	25	Со склада	5538 руб. – +
O97577	ФРЛ-3010А-38-5	ФРЛ-3010А, 1700 л/мин	3/8"	5	Со склада (комплектация 1..72 часа)	5772 руб. – +
O97584	ФРЛ-3010А-38-25	ФРЛ-3010А, 1700 л/мин	3/8"	25	Со склада	5538 руб. – +
O97578	ФРЛ-4010А-12-5	ФРЛ-4010А, 3000 л/мин	1/2"	5	Со склада (комплектация 1..72 часа)	7917 руб. – +
O97585	ФРЛ-4010А-12-25	ФРЛ-4010А, 3000 л/мин	1/2"	25	Со склада	7410 руб. – +
O97579	ФРЛ-4010А-34-5	ФРЛ-4010А, 3000 л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	8307 руб. – +
O97586	ФРЛ-4010А-34-25	ФРЛ-4010А, 3000 л/мин	3/4"	25	Со склада	7800 руб. – +
O97580	ФРЛ-5010А-34-5	ФРЛ-5010А, 4000л/мин	3/4"	5	Со склада (комплектация 1..72 часа)	11505 руб. – +
O97587	ФРЛ-5010А-34-25	ФРЛ-5010А, 4000л/мин	3/4"	25	Со склада	10920 руб. – +
O97581	ФРЛ-5010А-1-5	ФРЛ-5010А, 4000л/мин	1"	5	Со склада (комплектация 1..72 часа)	11505 руб. – +
O97588	ФРЛ-5010А-1-25	ФРЛ-5010А, 4000л/мин	1"	25	Со склада	10920 руб. – +

Отзывы на этот товар пока отсутствуют.
