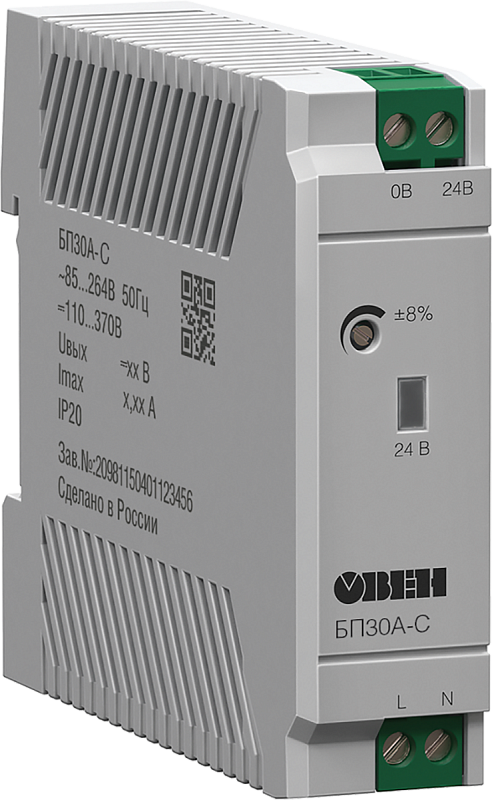

Блок питания для тяжелых условий эксплуатации ОВЕН БП30А-C

Прибор для питания стабилизированным напряжением 12 В или 24 В приборов и датчиков. Рекомендуется к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А-C – 22,5 мм

Входное напряжение: ~85...264 В или =110...370 В
Выходное напряжение: =12 В или =24 B
Выходная мощность: ≤ 30 Вт
Количество каналов: 1
Амплитуда пульсации выходного напряжения: ≤ 120 мВ
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске
Монтаж на DIN-рейку
Для тяжелых условий эксплуатации

В закладки

6 540 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Блок питания ОВЕН БП30А-C предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуется к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А-C – 22,5 мм

Особенности:

Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус шириной 22,5 мм
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств
Регулировка выходного напряжения: ±8 %
Минимальный уровень пульсаций (менее 0,5 %)
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске

Технические характеристики:

Наименование	Значение
Наименование	БП30А-12C	БП30А-24C
Выходные параметры
Номинальное напряжение	12 В	24 В
Номинальный ток	2,5 А	1,25 А
Номинальная мощность	60 Вт
Подстройка выходного напряжения	±8 %
Допустимое отклонение напряжения, в том числе:	2 %
нестабильность выходного напряжения от входного напряжения	±0,5 %
нестабильность выходного напряжения от выходного тока	±0,5 %
коэффициент температурной нестабильности	±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое):
типовое значение*	≤ 60 мВ
максимальное значение	≤ 120 мВ
Входные параметры
Напряжение питания	~85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока	45…65 Гц
Напряжение питания	=110…370 В
Номинальный ток потребления	≤ 0,5 А
Пусковой ток	≤ 25 А
КПД при номинальной нагрузке*	≥ 80 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	104…116 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения	150 % от Uном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3	Класс Б
Степень защиты по ГОСТ 14254-2015	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
Изоляция по ГОСТ 12.2.091-2012	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000	II
Степень загрязнения по ГОСТ Р 50030.1-2000	2
Электрическая прочность изоляции:
вход-выход, вход-корпус	3000 В
выход-корпус	1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	20 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	−40…+70°С
Температура хранения и транспортирования	−50…+80 °С
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Вес	≤ 300 г
Габаритные размеры	80×22,5×95,5 мм
Возможность последовательного соединения	Есть
Возможность параллельного соединения	Есть
Тип автоматического выключателя	6 А, тип С или 10 А, тип B
* При номинальных значениях входного напряжения в нормальных условиях.

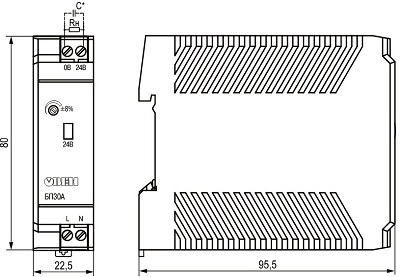

Габаритные размеры

Версия: 2022-09-20-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.09.2022	1.47 Мб
Руководство по эксплуатации	20.09.2022	5.02 Мб

Артикул	Напряжение, В	Срок поставки	Стоимость
12 24

Артикул	Модель	Напряжение, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Напряжение, В	Срок поставки	Стоимость
Q35936	БП30А-12C	12	2...4 недели	6540 руб. – +
Q35937	БП30А-24C	24	2...4 недели	6540 руб. – +
