Температурный нормирующий преобразователь ОВЕН НПТ-2

Прибор для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА

Диапазон температуры: −100...+1300°С
Погрешность: ±0,25%
Аналоговый выход: 0...5 мА, 0(4)...20 мА

В закладки

5 064 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Температурный нормирующий преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Может использоваться во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Особенности:

Широкий набор диапазонов преобразования температур
Низкая погрешность
Высокая разрешающая способность. Дискретность выходного сигнала 4…20 мА составляет не более 8 мкА
Высокая надежность
Высокая временная стабильность
Возможность подключать отечественные датчиками температуры к контроллерам зарубежных производителей
Возможность подключить к одному датчику несколько измерителей
ОВЕН НПТ-2 внесен в реестр средств измерений РФ

Поддерживаемые градуировки:

Термопары: TХК (L), TХА (К)
Термопреобразователи сопротивления: 50M, 100М, 100П, Pt100

Технические характеристики:

Параметр	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
Аналоговый выход	4...20 мА
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Функция преобразования входных сигналов	Линейная
Нелинейность преобразования	Не хуже ±0,2%
Разрядность цифро-аналогового преобразователя	≥ 12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления	≤ 30 Ом
Сопротивление линии связи с термоэлектрическим преобразователем	≤ 100 Ом
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	250 Ом ± 5%
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)*	1200 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	≤ 30 мин
Время установления выходного сигнала после скачкообразного изменения входного	1 с
Время непрерывной работы	Круглосуточно
Габаритные размеры	⌀ 45×13 ± 1 мм
Вес	≤ 100 г
Средняя наработка на отказ	≥ 50 000 ч

* Расчет сопротивления нагрузки производится по формуле: R_Н (Ом) = (U_ПИТ – 12) В / 0,020 А

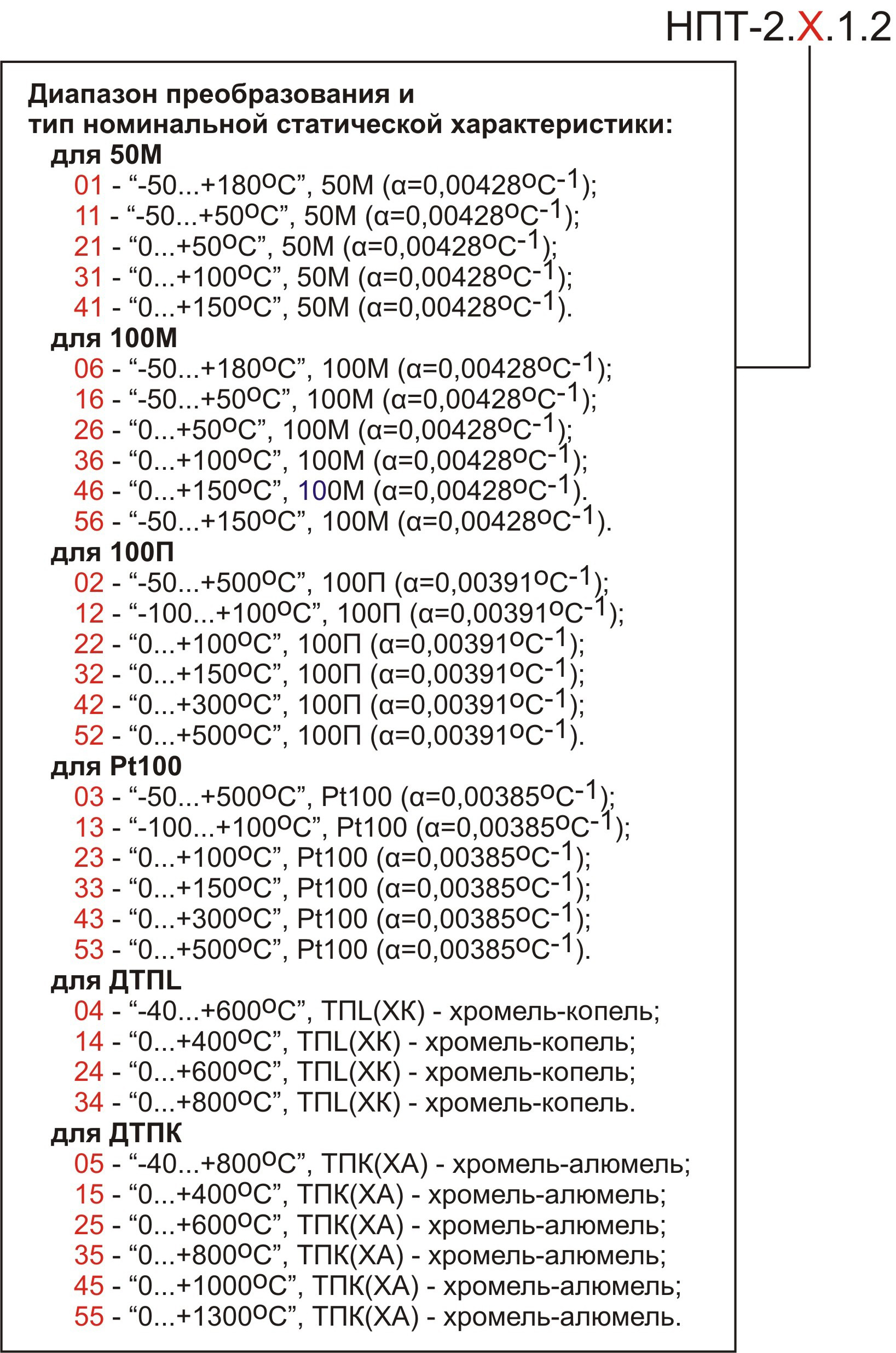

Модификации прибора

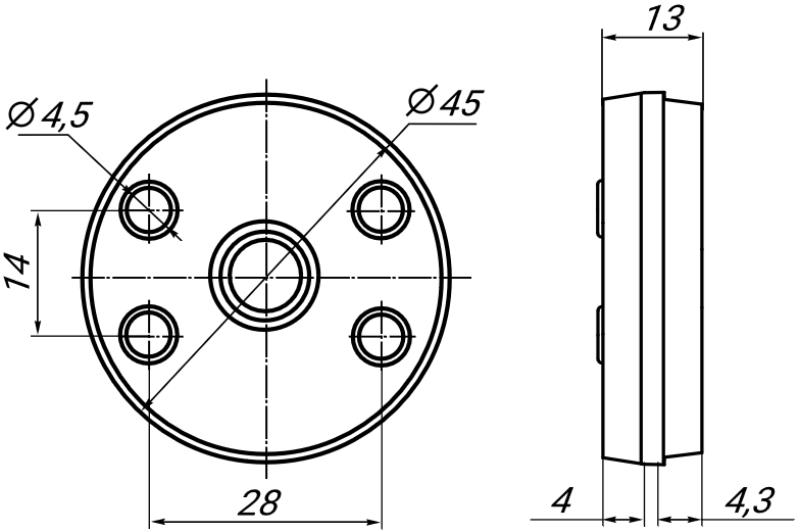

Габаритные размеры

Версия: 2020-10-31-ШАР

Документация и схемы

Схема	Размер	Файл

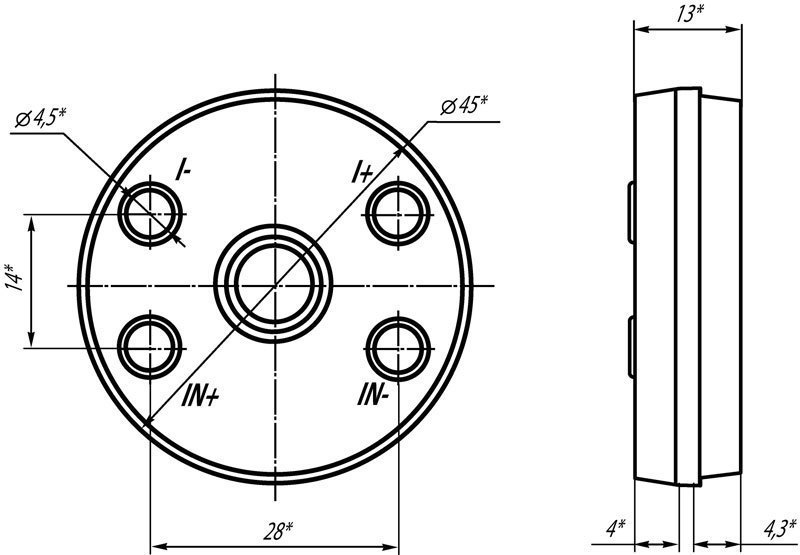

Габаритные и установочные размеры	0.05 Мб

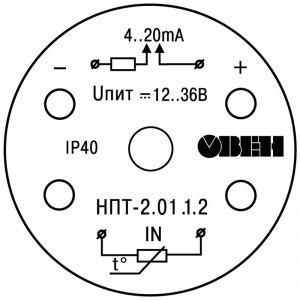

Внешний вид НПТ-2.01.1.2	0.02 Мб

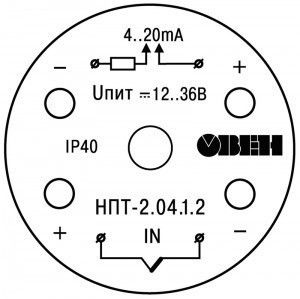

Внешний вид НПТ-2.04.1.2	0.02 Мб
Установка ОВЕН НПТ-2 в датчик	0.04 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2013	2.45 Мб
Инструкция по калибровке НПТ-2	06.05.2013	0.11 Мб
Конфигуратор НПТ2	02.05.2012	0.24 Мб

Артикул	Модель	Срок поставки	Стоимость
НПТ-2.01.1.2 НПТ-2.02.1.2 НПТ-2.03.1.2 НПТ-2.04.1.2 НПТ-2.05.1.2 НПТ-2.06.1.2 НПТ-2.15.1.2 НПТ-2.23.1.2 НПТ-2.25.1.2 НПТ-2.31.1.2 НПТ-2.33.1.2 НПТ-2.41.1.2 НПТ-2.42.1.2 НПТ-2.43.1.2 НПТ-2.45.1.2 НПТ-2.53.1.2

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
F90096	НПТ-2.01.1.2	1...2 недели	5064 руб. – +
F90097	НПТ-2.02.1.2	1...2 недели	5064 руб. – +
F90098	НПТ-2.03.1.2	1...2 недели	5064 руб. – +
F90099	НПТ-2.04.1.2	1...2 недели	5064 руб. – +
F90100	НПТ-2.05.1.2	1...2 недели	5064 руб. – +
F90101	НПТ-2.06.1.2	1...2 недели	5064 руб. – +
F90102	НПТ-2.15.1.2	1...2 недели	5064 руб. – +
F90103	НПТ-2.23.1.2	1...2 недели	5064 руб. – +
F90104	НПТ-2.25.1.2	1...2 недели	5064 руб. – +
F90105	НПТ-2.31.1.2	1...2 недели	5064 руб. – +
F90106	НПТ-2.33.1.2	1...2 недели	5064 руб. – +
F90107	НПТ-2.41.1.2	1...2 недели	5064 руб. – +
F90108	НПТ-2.42.1.2	1...2 недели	5064 руб. – +
F90109	НПТ-2.43.1.2	1...2 недели	5064 руб. – +
F90110	НПТ-2.45.1.2	1...2 недели	5064 руб. – +
F90111	НПТ-2.53.1.2	1...2 недели	5064 руб. – +
