Элементы нагревательные гибкие ленточные ЭНГЛ-1

Электрическая нагревательная лента ЭНГЛ-1 применяется для защиты от замораживания, компенсации теплопотерь или технологического подогрева трубопроводов и резервуаров

Максимальная температура: +180°С (+250°С по заказу)
Минимальная температура монтажа: −50°С
Выпускается с тепловыделением до 100 Вт/м
Напряжение питания: =12 В, =24 В, ~220 В или ~380 В
Водонепроницаемая конструкция

В закладки

Цена обновляется Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Электрическая нагревательная лента ЭНГЛ-1 применяется для защиты от замораживания, компенсации теплопотерь или технологического подогрева трубопроводов и резервуаров, монтируется на поверхность труб. При помощи термостата или контроллера обеспечивается поддержание заданной температуры.
ЭНГЛ-1 – плетеная лента из стеклонити, в основе которой восемь нагревательных жил из нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из кремнийорганической резины. Концевые опрессовки выполнены из такой же резины

Технические характеристики:

Параметр	Значение
Максимальная температура	+180°С (+250°С по заказу)
Минимальная температура монтажа	−50°С
Минимальный радиус изгиба	10 мм
Размеры сечения активной части	Ширина: 24 мм Толщина: 3,3 мм
Напряжение питания	=12 В, =24 В, ~220 В или ~380 В
Длина низкотемпературных медных выводов	700 мм (по заказу - любая)

Модификации:

Напряжение питания	Длина	Масса	Удельная мощность	Номинальная мощность
=12 В	1,0 м	≤ 0,2 кг	32,7 Вт/м	32,7 Вт
=12 В	2,0 м	≤ 0,4 кг	32,7 Вт/м	65,4 Вт
=12 В	4,0 м	≤ 0,8 кг	8,2 Вт/м	32,8 Вт
=24 В	1,0 м	≤ 0,2 кг	32,7 Вт/м	32,7 Вт
=24 В	2,0 м	≤ 0,4 кг	32,7 Вт/м	65,4 Вт
=24 В	3,0 м	≤ 0,6 кг	56,7 Вт/м	170,0 Вт
=24 В	4,0 м	≤ 0,8 кг	32,7 Вт/м	130,8 Вт

Напряжение питания	Длина	Масса	Удельная мощность	Номинальная мощность	Температура поверхности
~220 В	1,2 м	≤ 0,18 кг	96 Вт/м	0,11 кВт	+180°С*
	1,3 м	≤ 0,19 кг	82 Вт/м	0,10 кВт	+145°С
	1,5 м	≤ 0,21 кг	61,5 Вт/м	0,09 кВт	+110°С
	1,86 м	≤ 0,25 кг	35 Вт/м	0,07 кВт	+60°С
	2,61 м	≤ 0,51 кг	100 Вт/м	0,26 кВт	+180°С*
	2,92 м	≤ 0,55 кг	80 Вт/м	0,23 кВт	+145°С
	3,37 м	≤ 0,61 кг	60 Вт/м	0,20 кВт	+110°С
	4,12 м	≤ 0,70 кг	40 Вт/м	0,16 кВт	+60°С
	5,22 м	≤ 0,80 кг	100 Вт/м	0,52 кВт	+180°С*
	5,84 м	≤ 0,87 кг	80 Вт/м	0,46 кВт	+145°С
	6,74 м	≤ 0,98 кг	60 Вт/м	0,4 кВт	+110°С
	8,24 м	≤ 1,17 кг	40 Вт/м	0,33 кВт	+60°С
	10,44 м	≤ 1,44 кг	100 Вт/м	1,04 кВт	+180°С*
	11,68 м	≤ 1,61 кг	80 Вт/м	0,92 кВт	+145°С
	13,48 м	≤ 1,83 кг	60 Вт/м	0,8 кВт	+110°С
	16,48 м	≤ 2,21 кг	40 Вт/м	0,66 кВт	+60°С
	20,88 м	≤ 2,84 кг	100 Вт/м	2,08 кВт	+180°С*
	23,36 м	≤ 3,15 кг	80 Вт/м	1,85 кВт	+145°С
	26,96 м	≤ 3,60 кг	60 Вт/м	1,61 кВт	+110°С
	32,96 м	≤ 4,10 кг	40 Вт/м	1,32 кВт	+60°С
~380 В	4,50 м	≤ 0,75 кг	100 Вт/м	0,45 кВт	+180°С*
	5,03 м	≤ 0,77 кг	80 Вт/м	0,40 кВт	+145°С
	5,82 м	≤ 0,87 кг	60 Вт/м	0,35 кВт	+110°С
	7,12 м	≤ 1,00 кг	40 Вт/м	0,28 кВт	+60°С
	8,30 м	≤ 1,18 кг	30 Вт/м	0,25 кВт	+45°С
	9,01 м	≤ 1,20 кг	100 Вт/м	0,90 кВт	+180°С*
	10,05 м	≤ 1,30 кг	80 Вт/м	0,80 кВт	+145°С
	11,62 м	≤ 1,60 кг	60 Вт/м	0,70 кВт	+110°С
	14,25 м	≤ 1,85 кг	40 Вт/м	0,57 кВт	+60°С
	16,60 м	≤ 2,25 кг	30 Вт/м	0,50 кВт	+45°С
	18,02 м	≤ 2,40 кг	100 Вт/м	1,80 кВт	+180°С*
	20,15 м	≤ 2,80 кг	80 Вт/м	1,61 кВт	+145°С
	23,26 м	≤ 3,10 кг	60 Вт/м	1,39 кВт	+110°С
	28,50 м	≤ 3,70 кг	40 Вт/м	1,14 кВт	+60°С
	33,20 м	≤ 4,25 кг	30 Вт/м	1,00 кВт	+45°С
	36,00 м	≤ 4,30 кг	100 Вт/м	3,60 кВт	+180°С*
	40,24 м	≤ 4,50 кг	80 Вт/м	3,21 кВт	+145°С
	46,56 м	≤ 5,00 кг	60 Вт/м	2,79 кВт	+110°С
	57,00 м	≤ 6,00 кг	40 Вт/м	2,28 кВт	+60°С
	66,37 м	≤ 6,40 кг	30 Вт/м	1,99 кВт	+45°С

* Нагреватели должны эксплуатироваться только с терморегуляторами

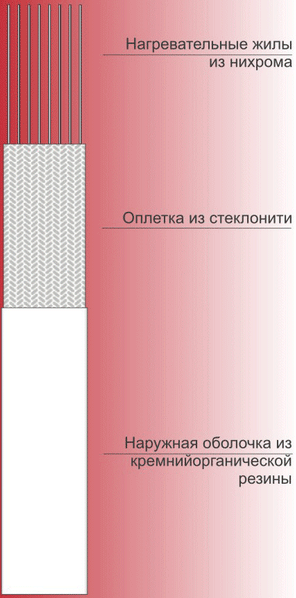

Строение ЭНГЛ-1

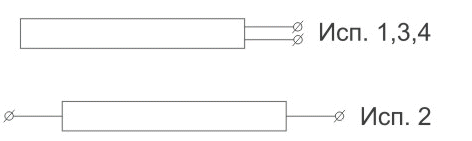

Варианты исполнения

Документация и схемы

Документ	Дата изменения	Размер	Файл
Подробное техническое описание	30.04.2013	0.61 Мб
