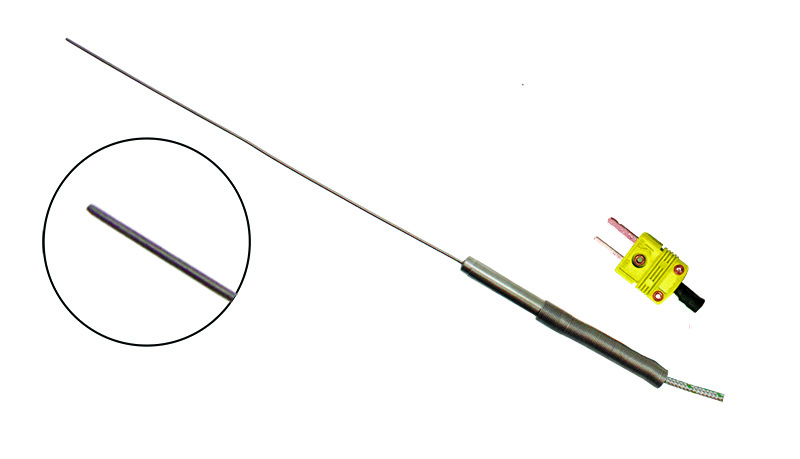

Температурный щуп ТТД-23

Погружной температурный щуп для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика

Диапазон измерения температуры: −40...+400°С
Класс допуска датчика: 1
Длина погружной части: 150 мм, 250 мм, 500 мм
Диаметр погружной части: 1 мм
Тип сенсора: ХА (К), ЖК (J)
Тип спая: изолированный, неизолированный
Материал датчика: нержавеющая сталь

В закладки

от 2 052 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Погружной температурный щуп предназначен для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика. Подключается через коннектор к портативным приборам со входом для щупов ТХА (К), например:
– термометрам AR1312, TM902C;
– термогигрометру AR847+;
– мультиметрам M890G, M890С+, MY-64;
– токовым клещам M-266С.

Щуп изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.

Особенности:

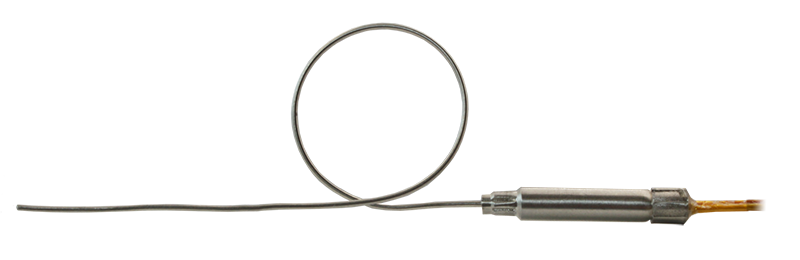

Возможность изгиба щупа (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
Щуп может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
Запрещается изгиб на расстоянии менее 60 мм от рабочего конца щупа
Низкий показатель тепловой инерции ≤ 0,1 с (неизолированный спай) и ≤ 0,3 с (изолированный спай) для измерения температуры быстропротекающих процессов
Слой изоляции каптон поверх экрана провода ПТНГЭк-А позволяет использовать датчик в пищевой, химической промышленности и т.д. Провод выдерживает температуру до +400°С
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома (модели с проводом ПТНГЭ-А)

Технические характеристики:

Параметр	Значение
Диапазон измерения температуры	−40...+400°C
Класс допуска	1
Допустимое отколнение	±2°C
Длина погружной части (L)	150 мм, 250 мм, 500 мм
Диаметр погружной части (D)	1 мм
Длина провода (l)	2000 мм погрешность длины провода ±3%
Тип сенсора	ХА (К), ЖК (J)
Тип спая	изолированный (ХА) неизолированный (ХА и ЖК)
Тепловая инерция	≤ 0,1 с (для неизолированного спая) ≤ 0,3 с (для изолированного спая)
Материал датчика	нержавеющая сталь
Тип разъема	термопарная вилка мини
Провод	ПТНГЭ-А, многожильный (ХА и ЖК) ПТНГЭк-А, многожильный (ЖК)
Сечение провода	2×0,2 мм²
Степень защиты	IP54

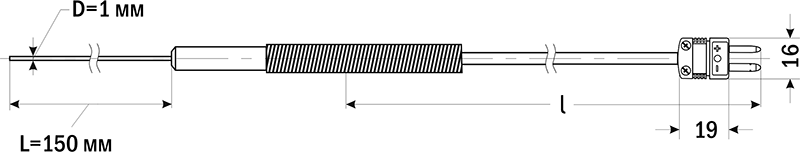

Габаритные размеры

Версия: 2021-11-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Длина погружной части, мм	Тип сенсора	Тип спая	Провод	Срок поставки	Стоимость
150 250 500	ХА(К) ЖК(J)	изолированный неизолированный	ПТНГЭ-А ПТНГЭк-А

Артикул	Длина погружной части, мм	Тип сенсора	Тип спая	Провод	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Длина погружной части, мм	Тип сенсора	Тип спая	Провод	Срок поставки	Стоимость
G81428	150	ХА(К)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2202 руб. – +
G81431	150	ЖК(J)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2328 руб. – +
G81429	250	ХА(К)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2202 руб. – +

Артикул	Длина погружной части, мм	Тип сенсора	Тип спая	Провод	Срок поставки	Стоимость
G81428	150	ХА(К)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2202 руб. – +
G81432	150	ХА(К)	неизолированный	ПТНГЭ-А	120 дней	2052 руб. – +
G81431	150	ЖК(J)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2328 руб. – +
G81433	150	ЖК(J)	изолированный	ПТНГЭк-А	120 дней	2478 руб. – +
G81429	250	ХА(К)	изолированный	ПТНГЭ-А	Со склада (комплектация 1..72 часа)	2202 руб. – +
G81430	500	ХА(К)	изолированный	ПТНГЭ-А	120 дней	2314 руб. – +
