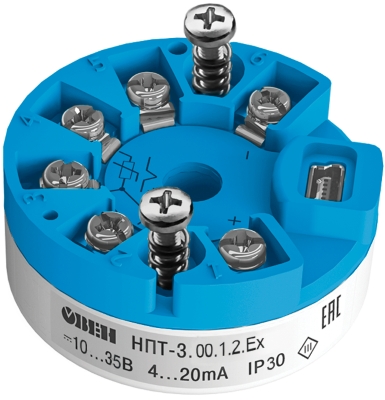

Искрозащищенный нормирующий преобразователь в головку датчика евростандарта ОВЕН НПТ-3.Ех

Арт: D07833

Диапазон допустимых напряжений питания (постоянного тока): 10…35 В
Аналоговый выход: 4...20 мА
Цепь искрозащиты с маркировкой 0 Ex ia IIC «Т6…Т4» Ga
Интерфейс: mini-USB

В закладки

12 150 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

ОВЕН НПТ-3.Ex – универсальный нормирующий преобразователь с креплением в головку датчика европейского типа (тип B по DIN 43 729) в искрозащищенном исполнении. Датчик, оснащенный преобразователем НПТ-3.Ех, позволяет измерять температуру в зонах с взрывоопасными концентрациями газов без использования дорогостоящих взрывонепроницаемых оболочек.
Особенности:

Совместим с термометрами сопротивления и термопарами
Подключение термометров сопротивления с компенсацией соединительных проводов
Настройка типа датчика, диапазона температуры через кабель mini USB
Максимальное сопротивление нагрузки 1100 Ом
Эксплуатация при температуре окружающий среды: от −40 до +85 °С
Устойчив к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А)
Является средством измерения с межповерочным интервалом 2 года Технические характеристики:

Параметр	Значение
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока	24 В
Диапазон допустимых напряжений питания постоянного тока	10…35 В
Гальваническая развязка питания от входов/выходов	есть
Характеристики датчиков и входных сигналов
Тип датчика	ТС, ТП (см. табл. «Характеристики датчиков и входных сигналов»)
Схема подключения ТС	2-, 3-, 4-проводная (см. табл. «Параметры линии связи прибора с датчиками»)
Гальваническая развязка от выхода	нет
Характеристики выходных сигналов
Аналоговый выход	4…20 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	21…22,5 мА (задается программно)
Функция преобразования входных сигналов	линейная
Максимальное допустимое сопротивление нагрузки, Ом (см. рис.)
Пульсации выходного сигнала	0,12 мА
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после изменения входного сигнала, не более	2 сек
Метрологические характеристики
Основная приведенная погрешность преобразования, не более: – при работе с ТС – при работе с ТП	0,25 % 0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более – при работе с ТС – при работе с ТП	0,125 % 0,25 %
Характеристики конструкции
Габаритные размеры	(Ø44×18)±1 мм
Степень защиты корпуса	IP30
Масса, не более	100 г
Характеристики надежности
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Наименование	Значение
Время непрерывной работы	круглосуточно
Условия эксплуатации
Диапазон рабочих температур	−40…+85 ºС
Относительная влажность воздуха	до 95 %
Атмосферное давление	84…106,7 кПа
Устойчивость к механическим воздействиям	группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям	класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)	по ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка	0 Ex ia IIC «T6…Т4» Ga
Допустимая температура окружающей среды	−40…+85 °C – для температурного класса T4 −40…+75 °C – для температурного класса T5 −40…+60 °C – для температурного класса T6
Максимальные значения для подключения по токовой цепи (клеммы 1 и 6)	U_i = 35 В, I_i = 73,8 мА, P_i = 800 мВт, C_i = 0,04 мкФ, L_i = 1,5 мГн
Максимальные значения для подключения по цепи датчика (клеммы 2, 3, 4 и 5)	U_o = 5,5 В, I_o = 26 мА, P_o = 35 мВт, C_o= 3,9 мкФ, L_o = 40 мГн

Характеристики датчиков и входных сигналов:

Условное обозначение НСХ датчика	Диапазон измерений, ºС	Минимальный диапазон преобразования *, ºС
Термометры сопротивления по ГОСТ 6651
Сu50 (α=0,00426 ºC^–1)	–50…+200	50
50M (α=0,00428 ºC^–1)	–180…+200	50
Pt 50 (α=0,00385 ºC^–1)	–200…+850	100
50П (α=0,00391 ºC^–1)	–200…+850	100
Сu100 (α=0,00426 ºC^–1)	–50...+200	50
100M (α=0,00428 ºC^–1)	–180...+200	50
Pt 100 (α=0,00385 ºC^–1)	–200…+850	100
100П (α=0,00391 ºC^–1)	–200…+850	100
100H (α=0,00617 ºC^–1)	–60...+180	50
Термопары по ГОСТ Р 8.585
TХК (L)	–200…+800	200
TЖК (J)	–200…+1200	200
TНН (N)	–200…+1300	400
TХА (К)	–200…+1300	400
TПП (S)	0…+1750	600
TПП (R)	0…+1750	600
ТПР (В)	+200…+1800	1200
TВР (А-1)	0…+2500	600
ТВР (А-2)	0…+1800	400
ТВР (А-3)	0…+1800	400
ТМК (Т)	–200…+400	200

* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.

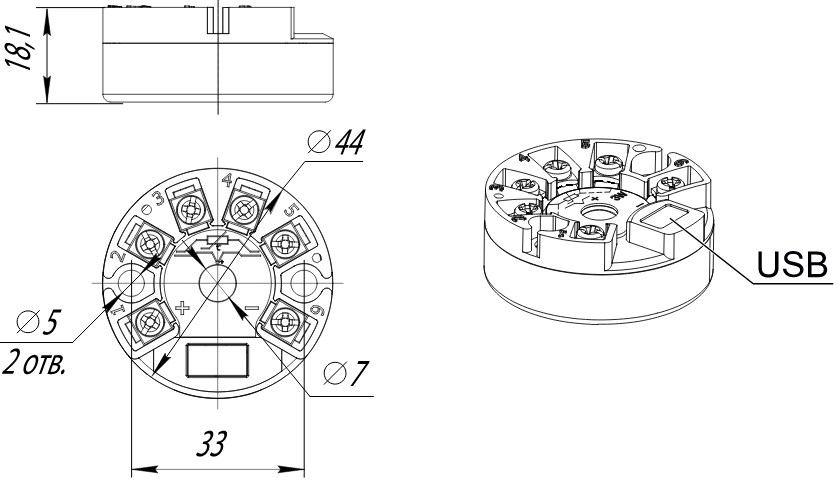

Габаритные размеры

Версия: 2018-09-28-КВА
