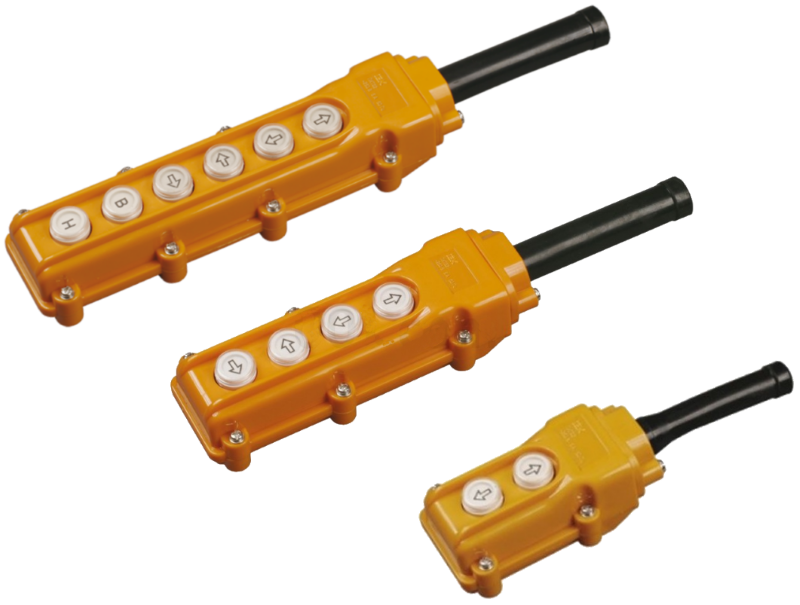

Посты и пульты кнопочные ПКТ

Предназначены для коммутации электрических цепей управления подъемными механизмами.

Герметичный корпус из термостойкой ABS-пластмассы с установленными кнопками, IP54
Количество кнопок: 2, 4 или 6

В закладки

от 742 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Пульты кнопочные ПКТ-61, ПКТ-62, ПКТ-63 предназначены для коммутации электрических цепей управления подъемных механизмов.
Пульты выпускаются в пылевлагозащищенном исполнении со степенью защиты IP54 по ГОСТ 14254-96.
В пульте ПКТ-61 установлено 2, ПКТ-62 - 4, ПКТ-63 - 6 кнопок управления.
Сертификат соответствия № РОСС CN.ME86.B00132
Условия эксплуатации:
• Высота над уровнем моря до 2000 м. Диапазон рабочих температур - от −20 до +45°С
• Окружающая среда - взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
• Рабочее положение в пространстве - произвольное
Технические характеристики:

Типоисполнение		ПКТ-61	ПКТ-62	ПКТ-63
Наименование параметра
Количество кнопок управления		2	4	6
Номинальная частота тока сети, Гц		50
Номинальное рабочее напряжение Ue, В		110, 230, 400
Категория применения АС-14 - управление электромагнитами малой мощности (до 72 Вт)
Номинальный рабочий ток Ie при Ue, А	230 В	0,75
	400 В	---
Категория применения АС-15 - управление магнитами большой мощности (свыше 72 Вт)
Номинальный рабочий ток Ie при Ue, А	230 В	3
	400 В	1,5
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96		IP54
Габаритные размеры (по корпусу), мм		120 х 65 х 57	195 х 65 х 57	275 х 65 х 57

Устройство и работа : Пульт представляет собой герметичный корпус из термостойкой ABS-пластмассы с установленными кнопками.
Для герметизации ввода кабеля предусмотрен защитный сальник, а между корпусом и панелью устанавливается герметизирующая прокладка.
В исходном состоянии все кнопки разомкнуты.
При нажатии на кнопку происходит замыкание соответствующей цепи.
Кнопки имеют общую шину, к которой подключен один из выводов.
Для недопущения одновременного нажатия взаимоисключающих кнопок (например, "вверх" и "вниз"), имеется механическая блокировка.

Документация и схемы

Схема	Размер	Файл

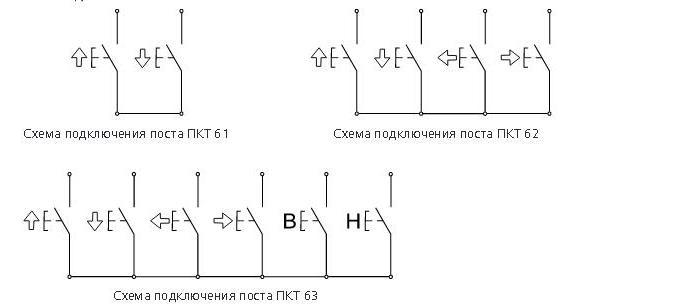

Схема подключения	0.02 Мб
