Кнопка моноблочная 16 мм с подсветкой ARG1-16AH1P

Устройство для включения/отключения различного оборудования

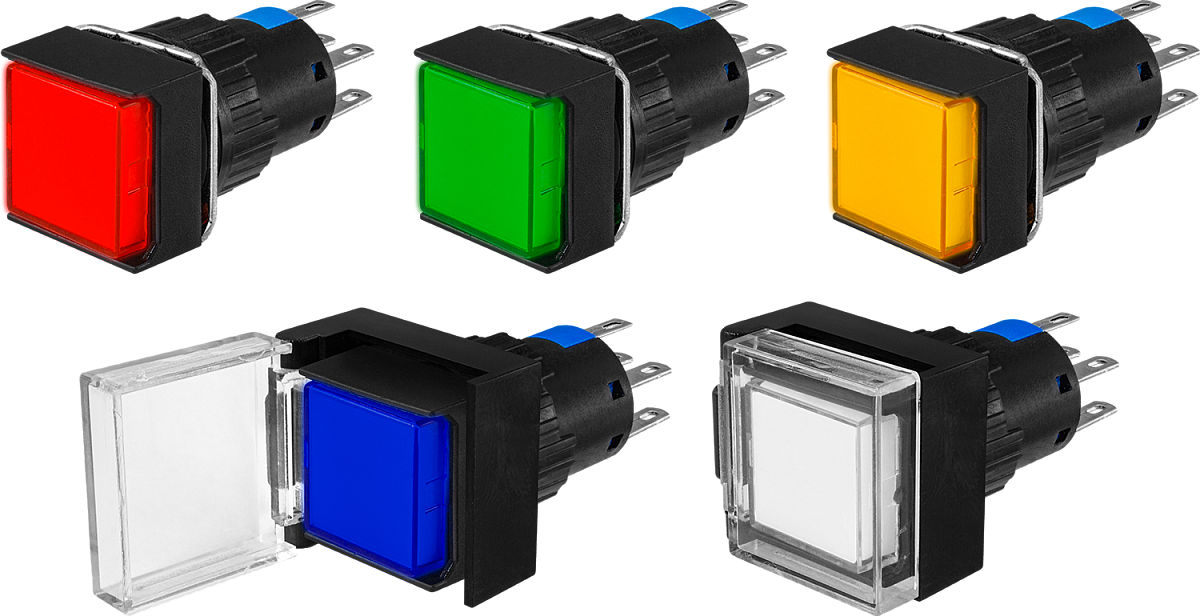

Цвет: красный, зеленый, желтый, синий, белый
Контакты: 2 переключающих
Коммутационная способность: =5 А, 30 В; ~3 А, 250 В
Диаметр монтажного отверстия: 16 мм
Подсветка (≅220 В или ≅24 В)
С фиксацией
Материал: пластмасса
Степень пылевлагозащиты IP42 (со стороны лицевой панели)
Защитная крышка (опция)
Присоединение: пайка, плоские изолированные разъемы или коннектор ПИН-16П-8/8

В закладки

от 300 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Кнопка с подсветкой ARG1-16AH1P предназначена для включения/отключения различного оборудования.

Особенности:

Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
Компактный моноблочный корпус, обеспечивающий простоту монтажа
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н1.

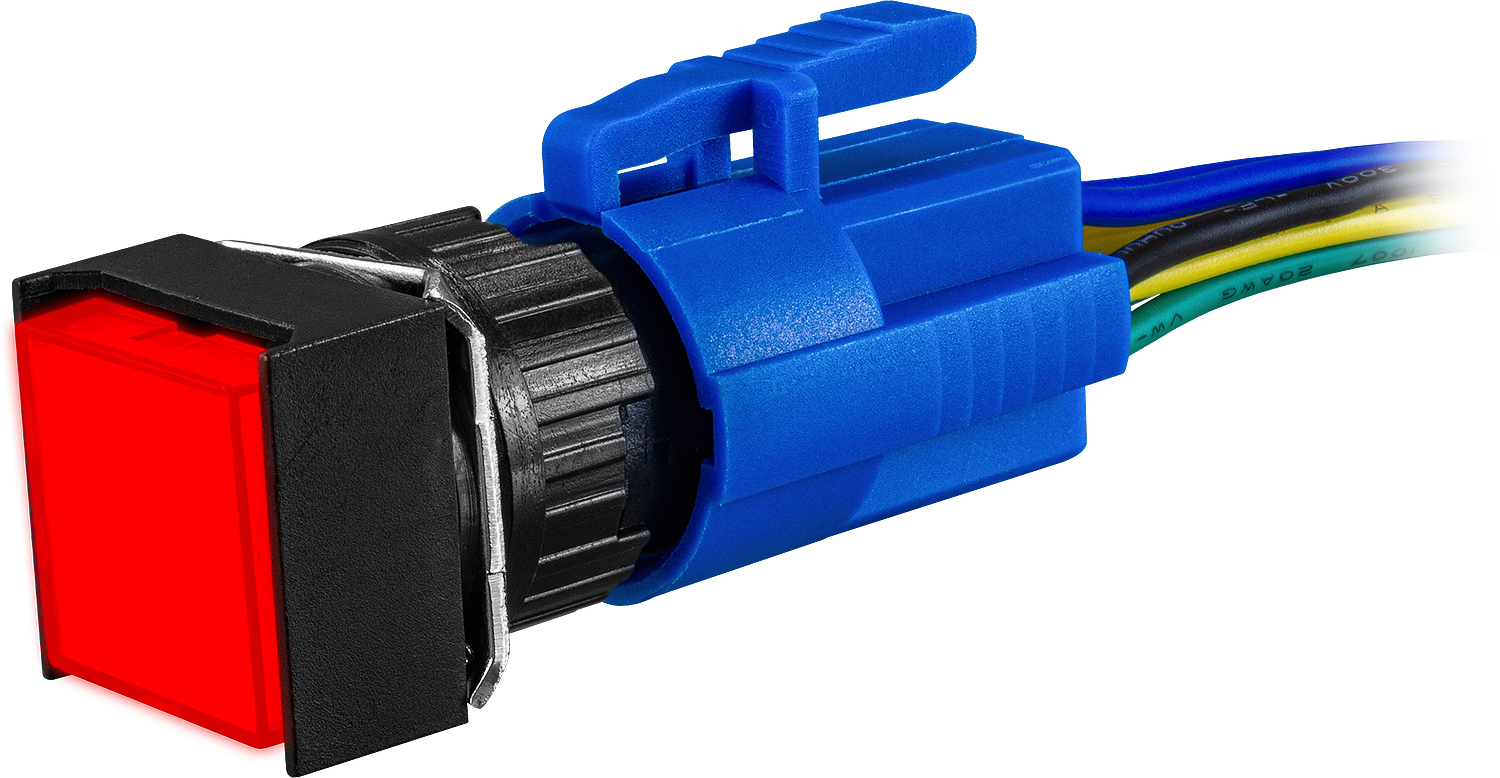

Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8

Технические характеристики:

Параметр	Значение
Параметр	Без защитной крышки	С защитной крышкой
Контакты	2 переключающих
Цвет	Красный, зеленый, желтый, синий, белый
Исполнение	С фиксацией
Коммутационная способность	=5 А, 30 В, ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528
Питание подсветки	≅ 220 В или ≅ 24 В
Материал корпуса и нажимной части	Пластмасса
Монтаж	В отверстие панели
Диаметр монтажного отверстия	16 мм
Толщина панели	≤ 7 мм	≤ 5 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP42
Габаритные размеры выступающей части	18×18×9 мм	22×24×15 мм
Максимальные габаритные размеры	18×18×40 мм	22×24×42 мм
Монтажная глубина**	31 мм	27 мм
Вес	9 г	13 г

* Со стороны лицевой панели.

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Особенность	Контакты	Цвет (*)	Питание подсветки
ARG1-16AH1P-L002-U-*220	с фиксацией	без защитной крышки	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый	220 – ≅ 220 В 24 – ≅ 24 В
ARG1-16AH1P-LC002-U-*220	с фиксацией	с защитной крышкой	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый	220 – ≅ 220 В 24 – ≅ 24 В

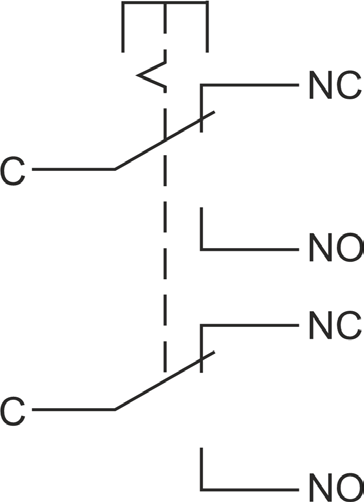

Схема работы и подключения

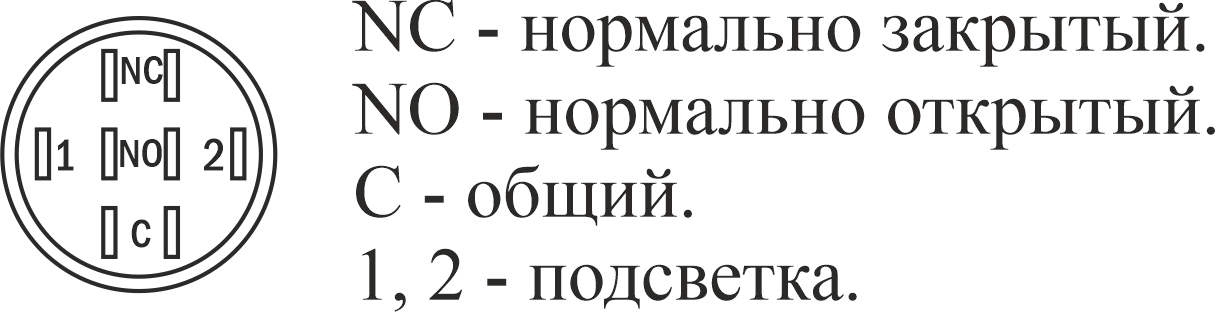

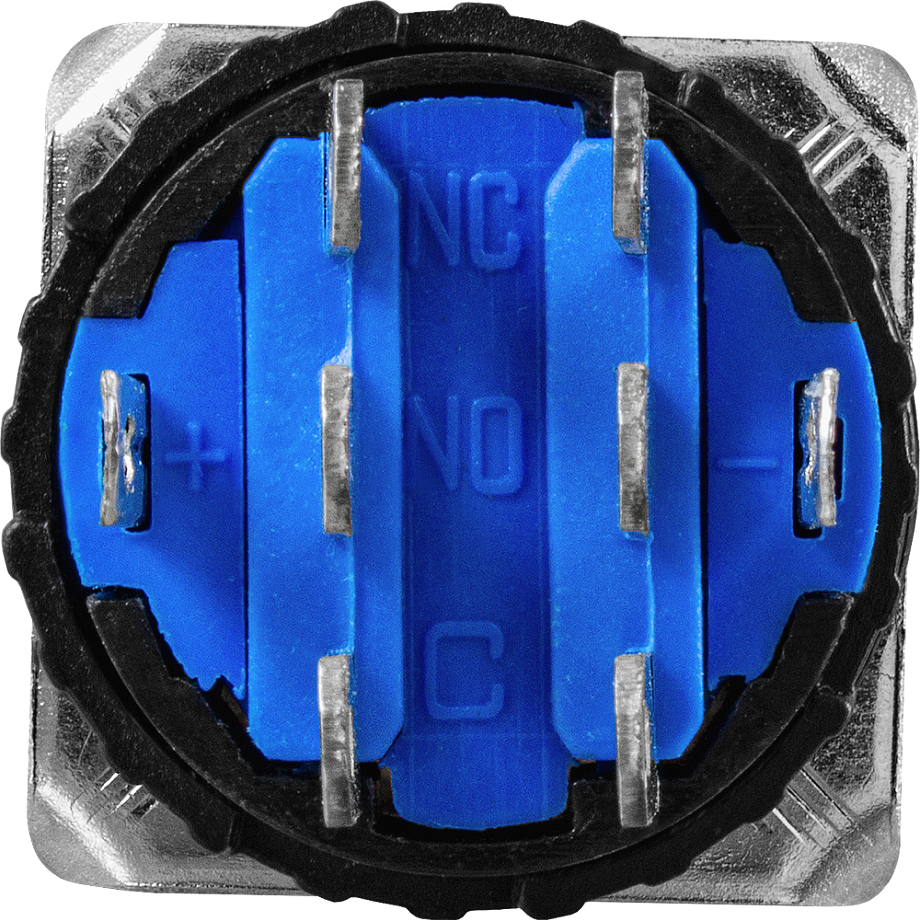

Схема расположения контактов

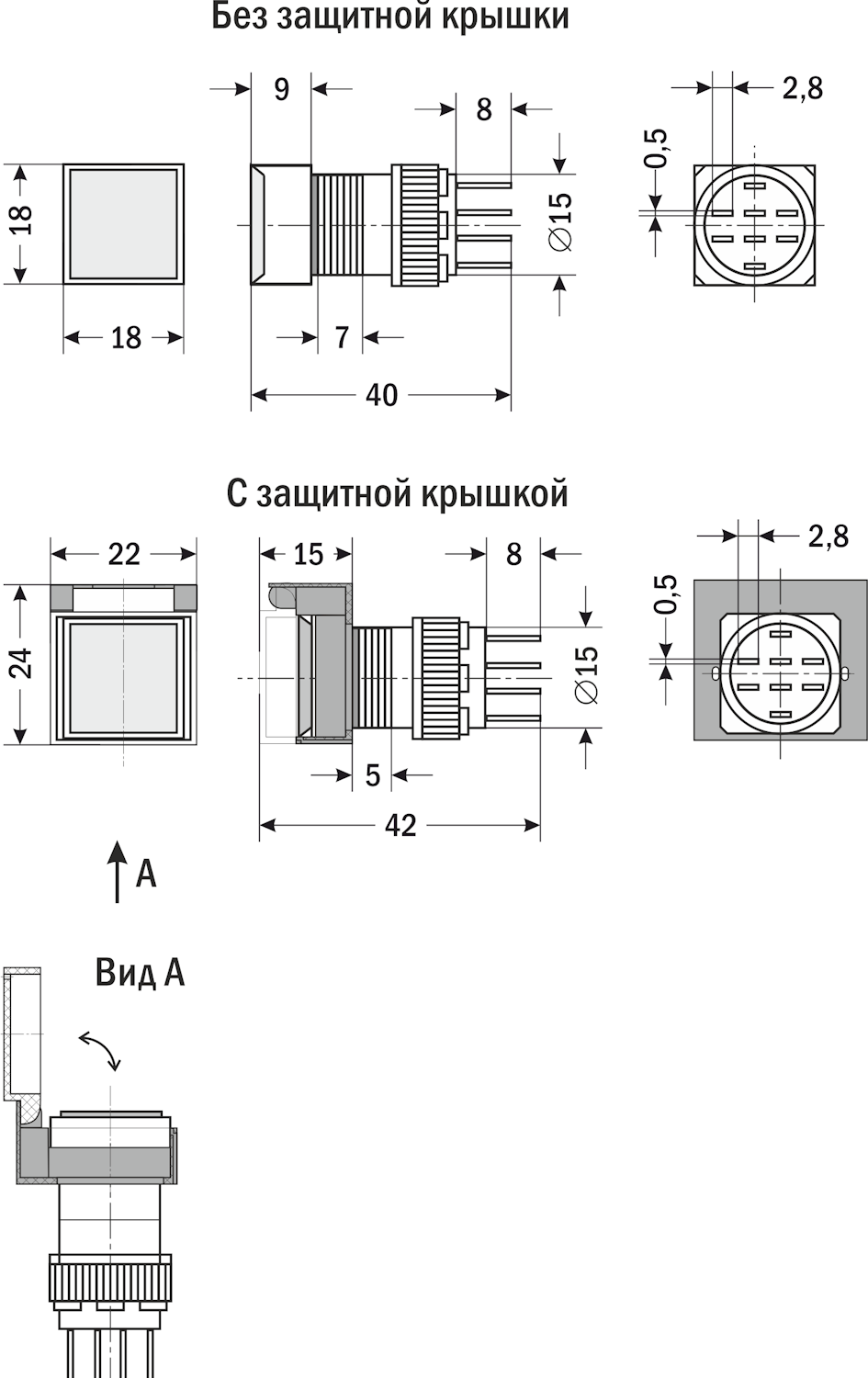

Габаритные размеры

Схема установки

Версия: 2024-10-08-КВА

Артикул	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
красный зеленый желтый синий белый	≅220В ≅24В	Без защитной крышки С защитной крышкой

Артикул	Модель	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
O99388	ARG1-16AH1P-L002-U-R220	красный	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99398	ARG1-16AH1P-LC002-U-R220	красный	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99393	ARG1-16AH1P-L002-U-R24	красный	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99403	ARG1-16AH1P-LC002-U-R24	красный	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99394	ARG1-16AH1P-L002-U-G24	зеленый	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99404	ARG1-16AH1P-LC002-U-G24	зеленый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99390	ARG1-16AH1P-L002-U-Y220	желтый	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99400	ARG1-16AH1P-LC002-U-Y220	желтый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99395	ARG1-16AH1P-L002-U-Y24	желтый	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99405	ARG1-16AH1P-LC002-U-Y24	желтый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99391	ARG1-16AH1P-L002-U-B220	синий	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99401	ARG1-16AH1P-LC002-U-B220	синий	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99396	ARG1-16AH1P-L002-U-B24	синий	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99406	ARG1-16AH1P-LC002-U-B24	синий	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99392	ARG1-16AH1P-L002-U-W220	белый	≅220В	Без защитной крышки	Со склада	312 руб. – +
O99402	ARG1-16AH1P-LC002-U-W220	белый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	363 руб. – +
O99397	ARG1-16AH1P-L002-U-W24	белый	≅24В	Без защитной крышки	Со склада	312 руб. – +
O99407	ARG1-16AH1P-LC002-U-W24	белый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	363 руб. – +

Артикул	Модель	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
O99388	ARG1-16AH1P-L002-U-R220	красный	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99398	ARG1-16AH1P-LC002-U-R220	красный	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99393	ARG1-16AH1P-L002-U-R24	красный	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99403	ARG1-16AH1P-LC002-U-R24	красный	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99389	ARG1-16AH1P-L002-U-G220	зеленый	≅220В	Без защитной крышки	Ожидается 2026.02.15	300 руб. – +
O99399	ARG1-16AH1P-LC002-U-G220	зеленый	≅220В	С защитной крышкой	Под заказ к 2026.02.28	351 руб. – +
O99394	ARG1-16AH1P-L002-U-G24	зеленый	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99404	ARG1-16AH1P-LC002-U-G24	зеленый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99390	ARG1-16AH1P-L002-U-Y220	желтый	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99400	ARG1-16AH1P-LC002-U-Y220	желтый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99395	ARG1-16AH1P-L002-U-Y24	желтый	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99405	ARG1-16AH1P-LC002-U-Y24	желтый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99391	ARG1-16AH1P-L002-U-B220	синий	≅220В	Без защитной крышки	Со склада	300 руб. – +
O99401	ARG1-16AH1P-LC002-U-B220	синий	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99396	ARG1-16AH1P-L002-U-B24	синий	≅24В	Без защитной крышки	Со склада	300 руб. – +
O99406	ARG1-16AH1P-LC002-U-B24	синий	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	351 руб. – +
O99392	ARG1-16AH1P-L002-U-W220	белый	≅220В	Без защитной крышки	Со склада	312 руб. – +
O99402	ARG1-16AH1P-LC002-U-W220	белый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	363 руб. – +
O99397	ARG1-16AH1P-L002-U-W24	белый	≅24В	Без защитной крышки	Со склада	312 руб. – +
O99407	ARG1-16AH1P-LC002-U-W24	белый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	363 руб. – +
