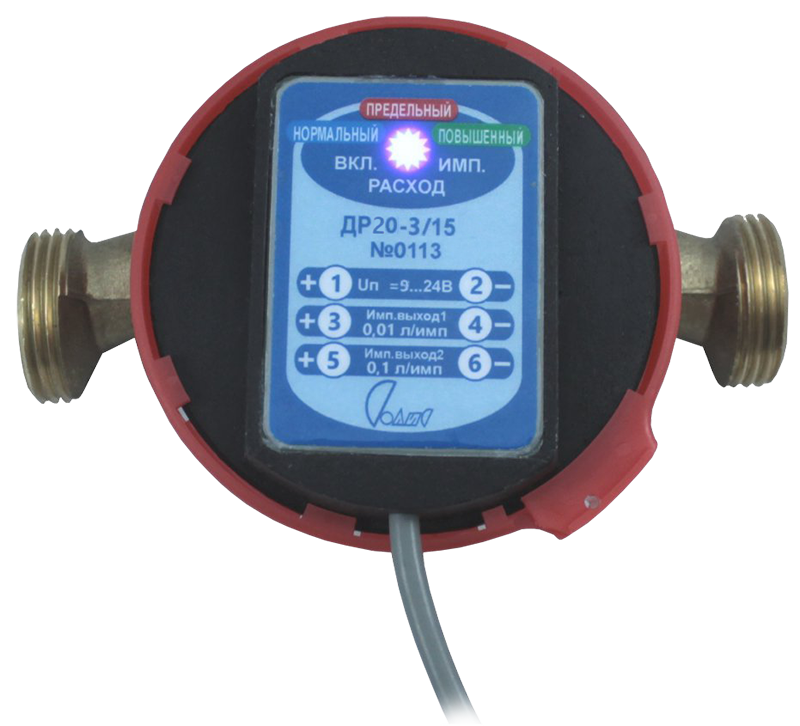

Датчик расхода воды ДР20

Прибор для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу

Расход воды: 0,06...20 м³/ч
Коэффициент: 0,01 л/имп, 0,02 л/имп, 0,025 л/имп, 0,1 л/имп, 0,25 л/имп, 0,47 л/имп, 1,0 л/имп
Погрешность: ±2%
Рабочая среда: вода, горячая вода
Температура рабочей среды: +5...+90°С
Рабочее давление: ≤ 1 МПа
Диаметр условного прохода: 15...40 мм
Материал корпуса: латунь
Присоединение: G¾"...G2" (датчик), G½"...G1½" (штуцер)

В закладки

от 8 640 руб. Наличие: 2...3 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчик расхода воды ДР20 предназначен для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу

Особенности:

Герметичные электронные счётные головки, что ликвидирует основной недостаток счётчиков при работе в режиме «пуск-стоп» срыв магнитного сцепления между крыльчаткой и счётным механизмом
Отсутствие движущихся механических элементов счётной головки, что увеличивает надёжность и позволяет применять в технологическом оборудовании, работающем в сложных условиях эксплуатации при наличии пыли, грязи, непреднамеренных механических воздействий и полного погружения в воду
Электронная головка содержит электронную схему, осуществляющую контроль скорости вращения крыльчатки, вычисление
мгновенного расхода, контроль гарантий, управление трёхцветным RGB-индикатором и гальванически развязанными импульсными выходами
RGB-индикатор датчика позволяет без привлечения дополнительных устройств осуществлять контроль за регулировкой допустимого уровня мгновенного расхода
Датчик имеет встроенную защиту от выбросов по питанию до 60 В

Технические характеристики:

Параметр	ДР20
Параметр	-3/15	-5/20	-7/25	-12/32	-20/40
Номинальный расход Qn	1,5 м³/ч	2,5 м³/ч	3,5 м³/ч	6 м³/ч	10 м³/ч
Наибольший расход Qmax	3 м³/ч	5 м³/ч	7 м³/ч	12 м³/ч	20 м³/ч
Наименьший расход Qmin	0,06 м³/ч	0,1 м³/ч	0,14 м³/ч	0,24 м³/ч	0,4 м³/ч
Погрешность от Qmax до Qt	±2%
Коэффициенты датчика К1 и К2	0,01 л/имп 0,025 л/имп 0,1 л/имп 0,25 л/имп 1,0 л/имп	0,01 л/имп 0,025 л/имп 0,1 л/имп 0,47 л/имп 0,5 л/имп 1,0 л/имп	0,01 л/имп 0,025 л/имп 0,1 л/имп 1,0 л/имп	0,02 л/имп 0,025 л/имп 0,1 л/имп 1,0 л/имп	0,02 л/имп 0,025 л/имп 0,1 л/имп 1,0 л/имп
Рабочая температура воды	+5…+90°С
Температура окружающего воздуха	+5…+50°С
Рабочее давление воды	≤ 1 МПа
Нагрузочная способность импульсных выходов - по напряжению - по току	≤ 24 В ≤ 20 мА
Напряжение питания	=9…24 В
Потребляемый ток	≤ 24 мА
Потребляемая мощность - при Uп = 24 В - при Uп = 12 В - при Uп = 9 В	≤ 0,58 Вт ≤ 0,29 Вт ≤ 0,22 Вт
Длина подсоединенного кабеля	≤ 2 м
Диаметр условного прохода (Ду)	15 мм	20 мм	25 мм	32 мм	40 мм
Материал корпуса счетчика	Латунь
Резьба датчика	G¾"	G1"	G1¼"	G1½"	G2"
Резьба штуцера	G½"	G¾"	G1"	G1¼"	G1½"
Длина датчика L1	110	130	170	170	190
Длина со штуцерами L2	170	202	260	300	300
Вес	500 г	650 г	1000 г	2000 г	2500 г

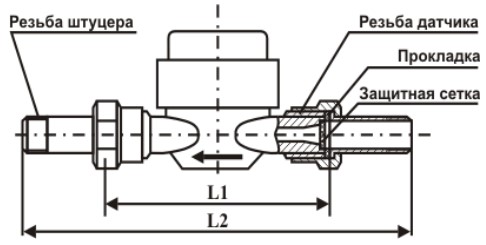

Габаритные размеры

Версия: 2023-10-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.10.2023	0.9 Мб

Артикул	Диаметр условного прохода	Срок поставки	Стоимость
15 20 25 32 40

Артикул	Диаметр условного прохода	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода	Срок поставки	Стоимость
T81559	15	2...3 недели	8640 руб. – +
T81560	20	2...3 недели	9900 руб. – +
T81561	25	2...3 недели	24300 руб. – +
T81562	32	2...3 недели	29880 руб. – +
T81563	40	2...3 недели	40320 руб. – +
