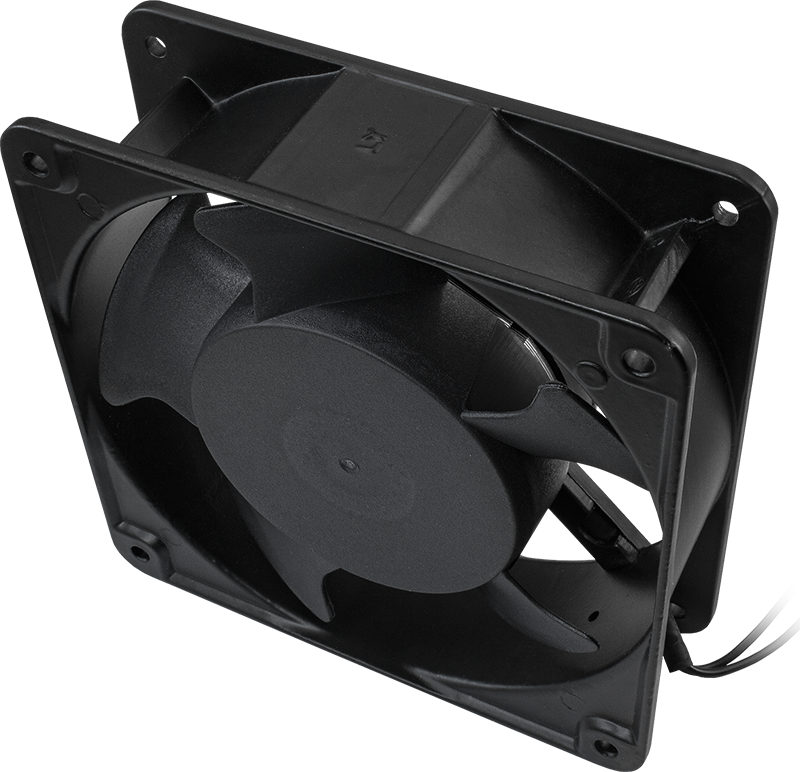

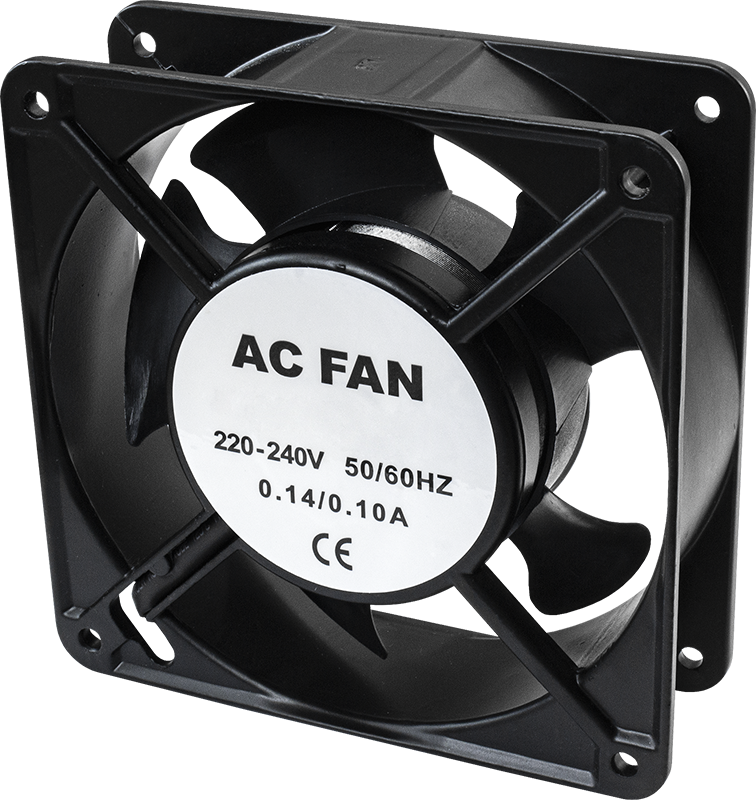

Вентилятор ВШ-А-12038

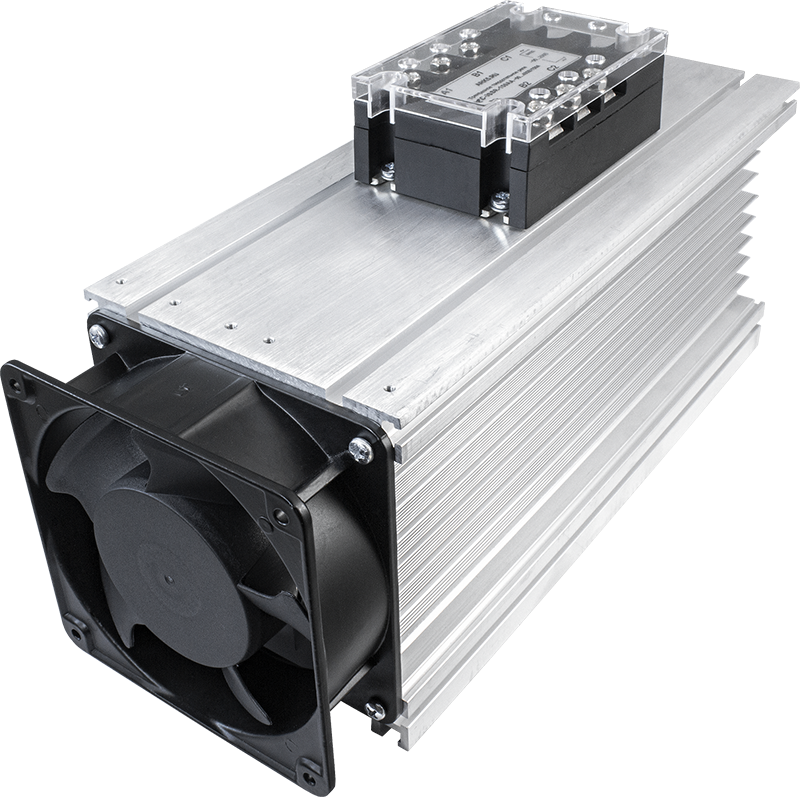

С радиатором AR-SNT-3490 и реле ARС-3SSR

Вентилятор предназначен для охлаждения твердотельных реле и другого оборудования

Скорость вращения: 2560...3000 об/мин
Производительность: 141...183 м³/час
Питание: ~220...240 В, =24 В, =12 В
Мощность: 25 ВА
Материал корпуса: алюминиевый сплав или термопластик ПБТ
Материал крыльчатки: термопластик ПБТ
Тип подшипника: подшипник качения
Габаритные размеры: 120×120×38 мм

В закладки

1 587 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Вентилятор предназначен для охлаждения твердотельных реле и другого оборудования

Сферы применения:

Повышение эффективности работы радиаторов охлаждения твердотельных реле. Установка вентиляторов необходима в тех случаях, когда естественной циркуляции воздуха недостаточно для эффективного охлаждения твердотельного реле: при плотном монтаже в шкафу управления, при коммутации реле индуктивной нагрузки (нагрузки с высокими пусковыми токами), при установке реле в шкафах управления совместно с приборами, выделяющими большое количество тепла (блоками питания, преобразователями частоты и т.п.)

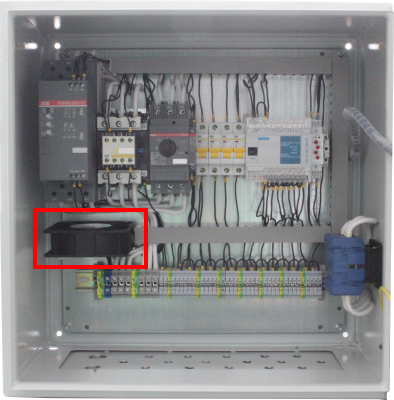

Шкафы управления. Благодаря стандартным установочным размерам вентиляторы монтируются на стандартные решетки вентиляции в шкафах управления. Вентилятор также может быть установлен внутри шкафа в непосредственной близости к оборудованию, которое выделяет большое количество тепла: блокам питания, преобразователям частоты, твердотельным реле и т.п. (см. фото)
Воздуховоды и системы охлаждения промышленного оборудования.

Особенности:

Термопластик ПБТ (материал крыльчатки) обеспечивает высокую прочность, жесткость, хорошую сопротивляемость к износу при повышенных температурах, минимальное влагопоглощение, высокую химическую стойкость к воде, слабым кислотам и многим растворителям
Подшипник качения (в отличие от подшипников скольжения) – менее шумный, устойчив к абразивному износу в результате попадания пыли, имеет высокий механический ресурс, не склонен к заклиниванию при повышенных температурах
Корпус из литого алюминия или термопластика ПБТ не подвергается деформации при значительных перепадах температуры
Для повышения безопасности на вентилятор можно установить защитную решетку, например ARVN

Технические характеристики:

Параметр	Значение
Скорость вращения	2560 об/мин ±10%	3000 об/мин ±10%
Производительность	141...183 м³/час	180 м³/час
Шум	38...46 дБ
Питание	∼220...240 В	=24 В	=12 В
Номинальный ток	0,14 А	0,35 А	0,4 А
Мощность	25 ВА
Погрешность	±15% от номинальной мощности и тока
Сопротивление изоляции	≥ 10 МОм при =500 В
Диэлектрическая прочность	∼1500 В/мин, ток <5 мА
Направление вращения	Против часовой стрелки
Материал корпуса	Алюминиевый сплав	Термопластик ПБТ
Материал крыльчатки	Термопластик ПБТ
Тип подшипника	Подшипник качения
Количество лопастей	5
Условия эксплуатации	−20…+80°C, 20…80%RH
Срок службы при +25°C	50 000 ч
Длина выводных проводов	300 мм ±3%	260 мм ±3%
Расстояние между монтажными отверстиями	105×105 мм (4 отв. ∅ 4 мм)
Габаритные размеры	120×120×38 мм
Вес	440 г	250 г

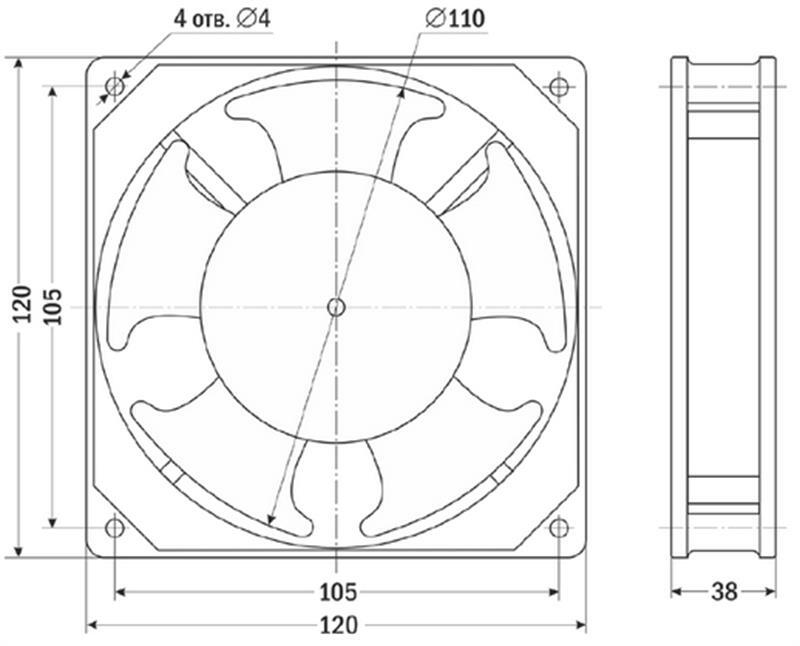

Габаритные размеры

Версия: 2025-06-02-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220…240 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
T21513	~220…240	Со склада	1587 руб. – +
T21514	=24	Со склада	1587 руб. – +
T21515	=12	Со склада	1587 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
T21513	~220…240	Со склада	1587 руб. – +
T21514	=24	Со склада	1587 руб. – +
T21515	=12	Со склада	1587 руб. – +
