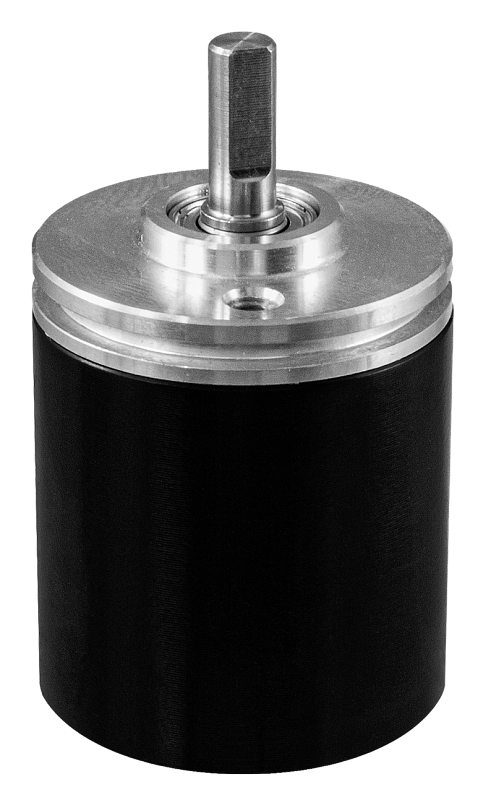

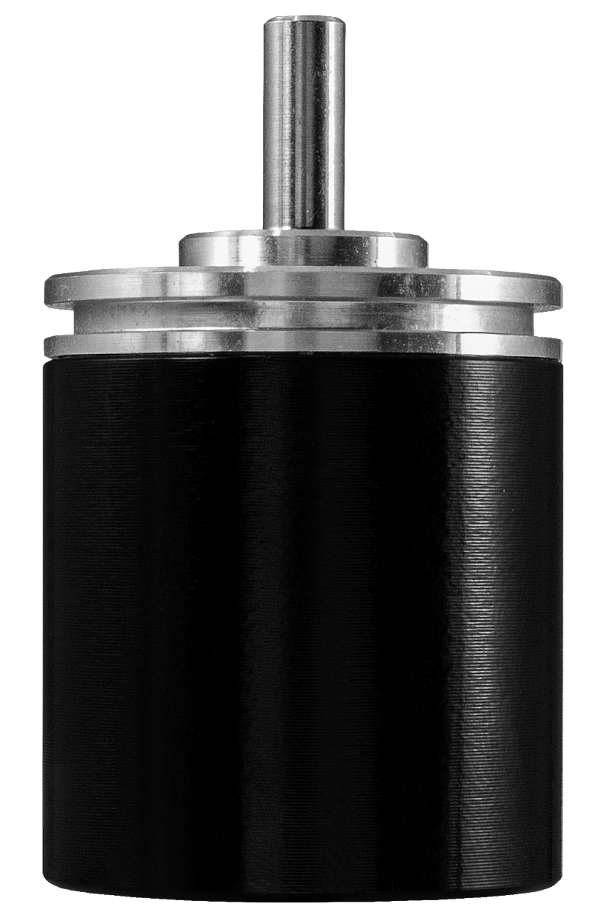

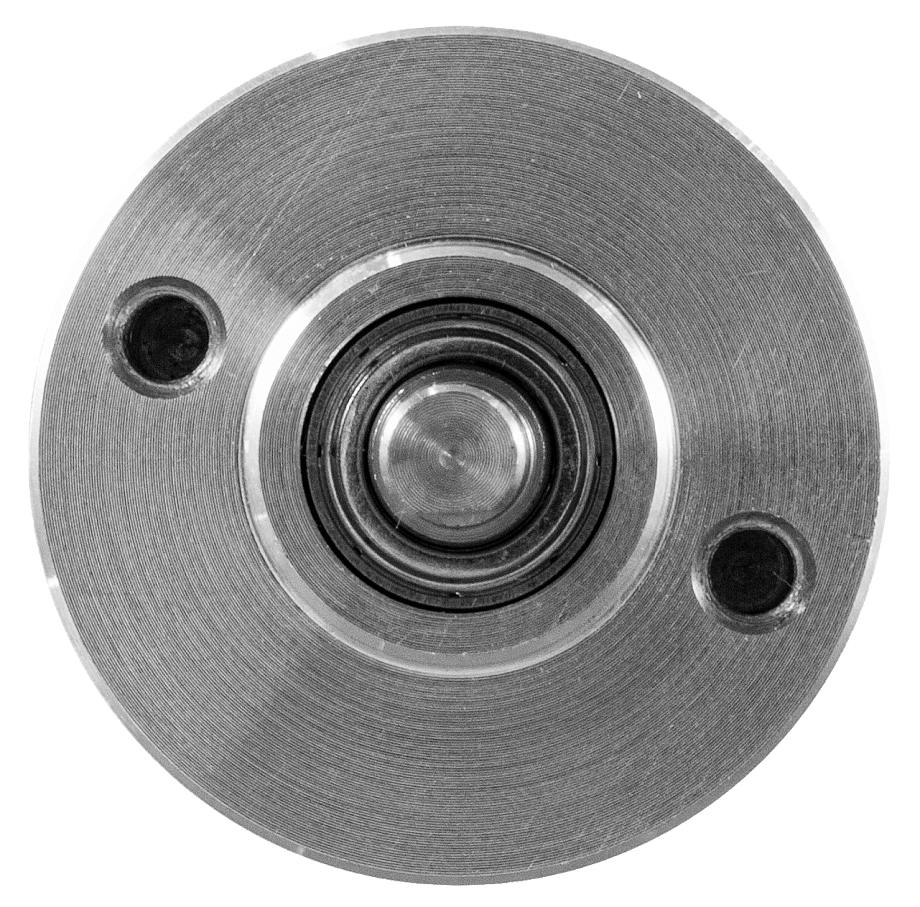

Инкрементальный энкодер ARCOM-B25S предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
Форма выходного сигнала:
- BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
Параметр | Значение
|
ARCOM-B25S-E | ARCOM-B25S-N |
Количество импульсов на оборот | 360
| 1000
|
Диаметр корпуса | 25 мм
|
Диаметр вала
| 4 мм
|
Тип выхода
| Выход по напряжению | NPN |
Питание
| =5…24 В
|

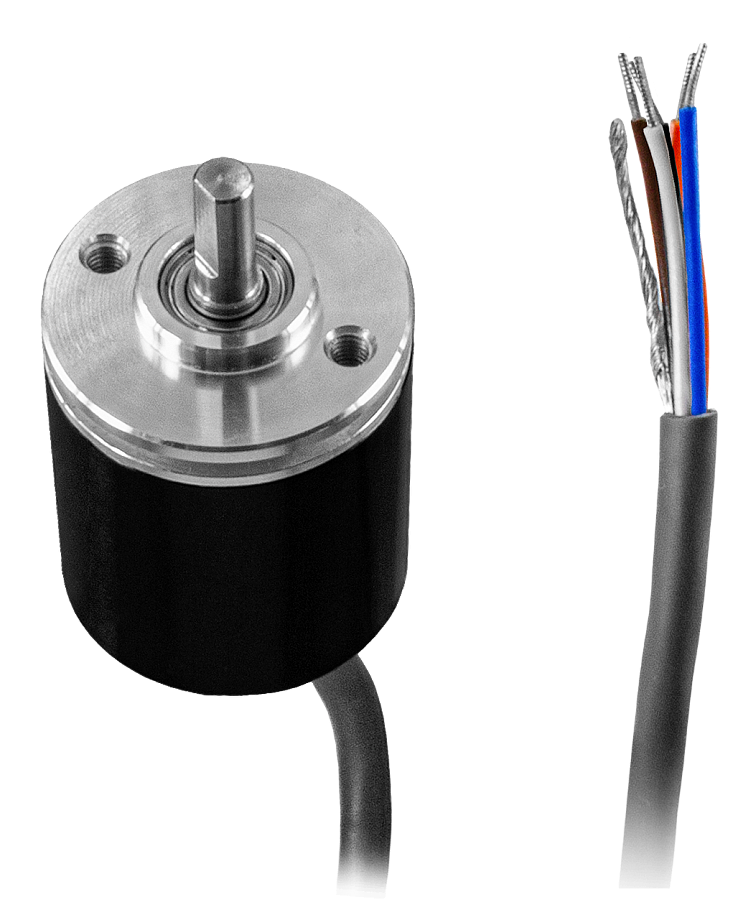

Присоединение | Кабельный вывод
|

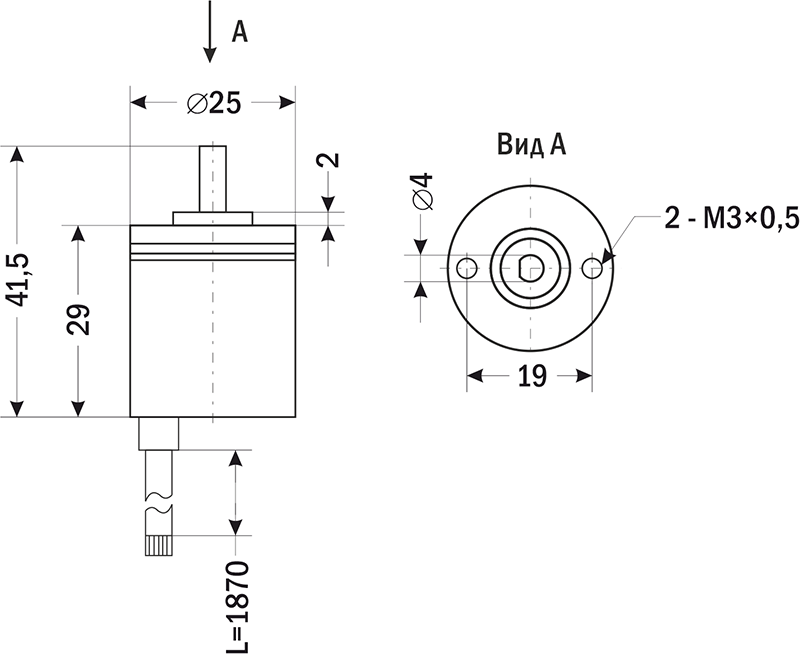

Габаритные размеры
| ∅ 25×40,5 мм |
Вес | 42 г
|
Версия: 2020-01-21-КВА
