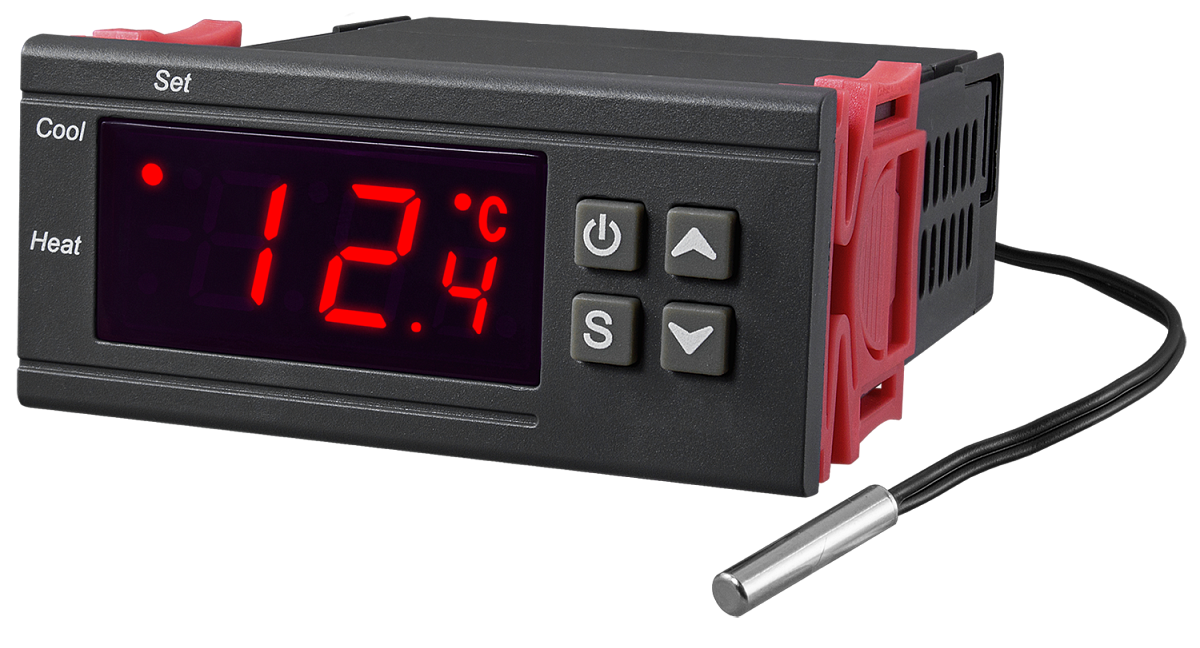

Терморегулятор ARCOM-N371

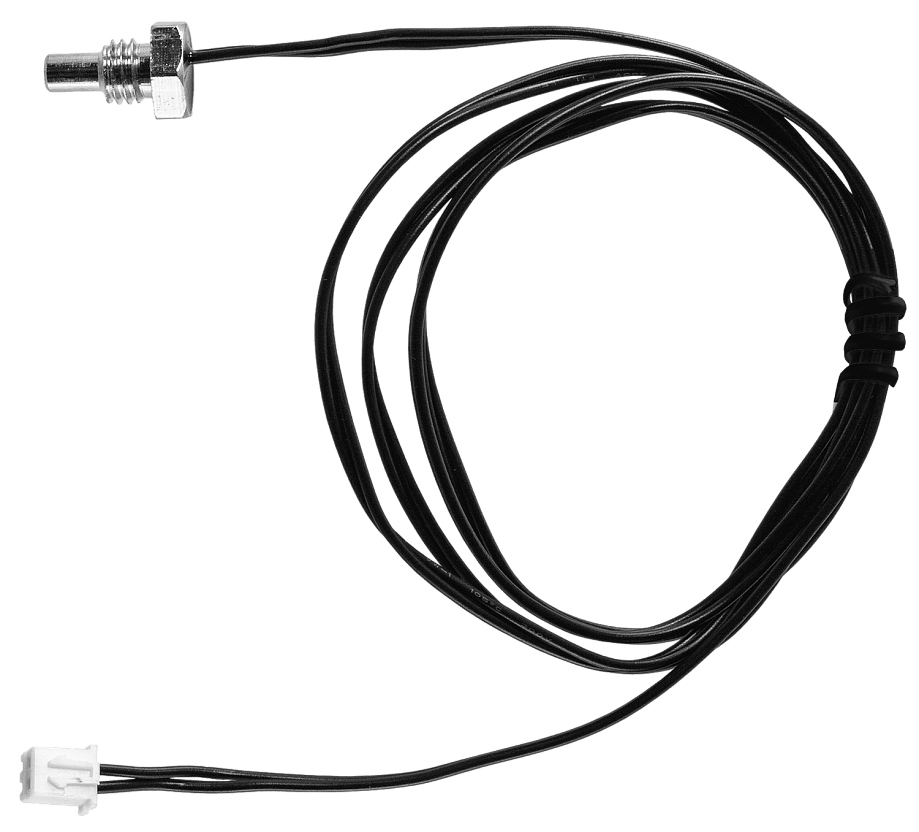

Пример датчика с коннекторм 2pin для замены

Прибор для контроля температуры и управления различными технологическими процессами, требующими поддержания постоянной температуры в диапазоне от −55,9 до +120°С, или для сигнализации о превышении температуры в этих пределах

Диапазон измеряемых температур: −55,9...+120°С
Погрешность: ±1°С
Вход: NTC-датчик 10 кОм (в комплекте датчик с длиной провода 1 м)
Управление двумя исполнительными устройствами: нагревающим и охлаждающим, посредством двух реле (~10 А, 220 В ), завязанных на одну уставку и гистерезис. Опциональное исполнение – управление 2 твердотельными реле
Питание: ~110...220 В, =24 В
Cтепень пылевлагозащиты: IP52 (со стороны лицевой панели)

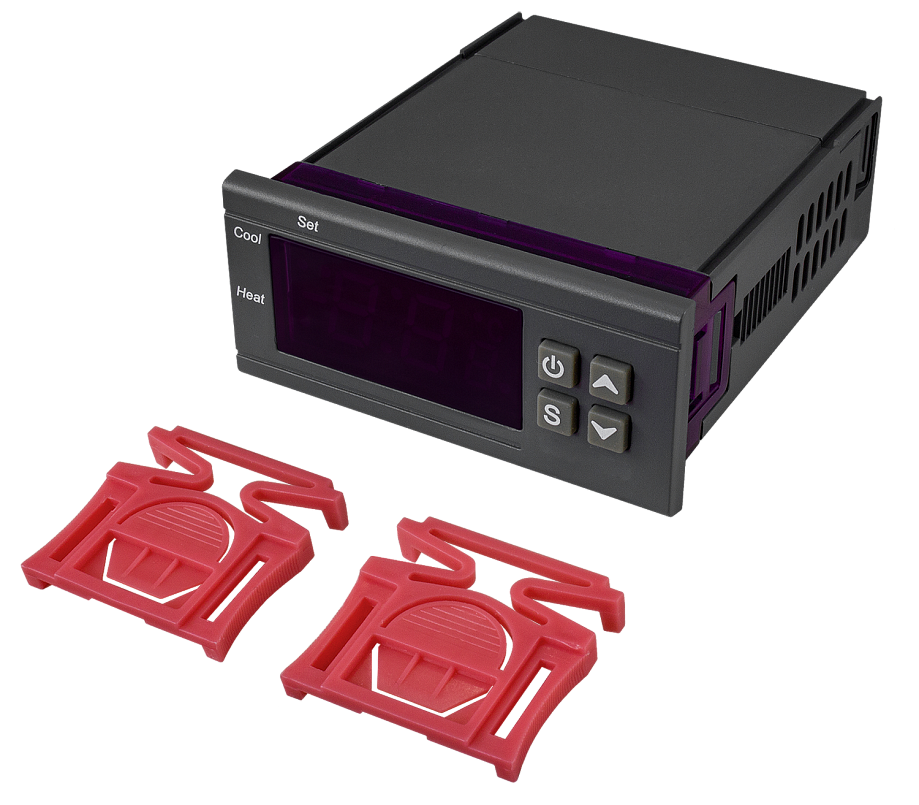

Монтаж: в щит

В закладки

от 1 125 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Терморегулятор ARCOM-N371 предназначен для контроля температуры и управления различными технологическими процессами, требующими поддержания

постоянной температуры в диапазоне от −55,9 до +120°С, или для сигнализации о превышении температуры в этих пределах

Особенности:

Трехразрядный светодиодный индикатор с высотой символов 13 мм (целые доли) и 8 мм (десятые доли)
Увеличение длины провода датчика до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически
не влияет на точность измерений
Возможность замены стандартного датчика на другой датчик NTC 10 кОм, например, на NTС-А-4081, NTC-А-4101, NTC-А-4001, NTC-А-1073, HV-A-5071, HV-A-5072. Для замены датчика нужно снять защитную крышку и подключить через коннектор 2pin (для датчиков без штекера 2pin – приобретается отдельно) или подпаять провод
Температурная корректировка показаний датчика
Настраиваемый гистерезис
Настройка задержки срабатывания реле охлаждения 0...10 мин
Температурная корректировка показаний датчика

Технические характеристики:

Параметр		Значение
Диапазон измерения температуры		−55,9...+120°С
Погрешность измерения температуры		±1°С
Диапазон настройки уставки		−55,9...+120°С
Выходной сигнал		Базовое исполнение: 2 реле ~10 А, 220 В Опционально возможное исполнение: SSR – управление 2 твердотельными реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA)
Питание		~110...220 В =24 В
Тип датчика		NTC 10 кОм

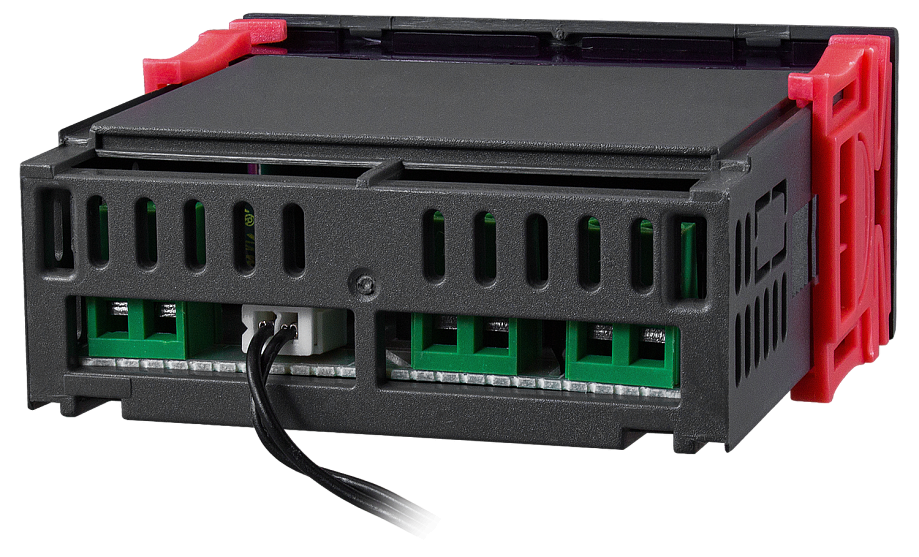

Разъем для подключения датчика		2pin
Условия эксплуатации		−10...+60°С, ≤ 85%RH
Условия хранения		−30...+75°С, ≤ 85%RH
Степень пылевлагозащиты		IP52 (со стороны лицевой панели)
Монтаж		В щит
Высота символов		13 мм (целые доли) 8 мм (десятые доли)
Габаритные размеры корпуса		34,5×75×85,5 мм
Размеры врезного отверстия		29×71 мм
Габаритные размеры датчика		∅ 4×20 мм
Длина кабеля		1 м
Вес (с датчиком и кабелем 1 м)		98 г

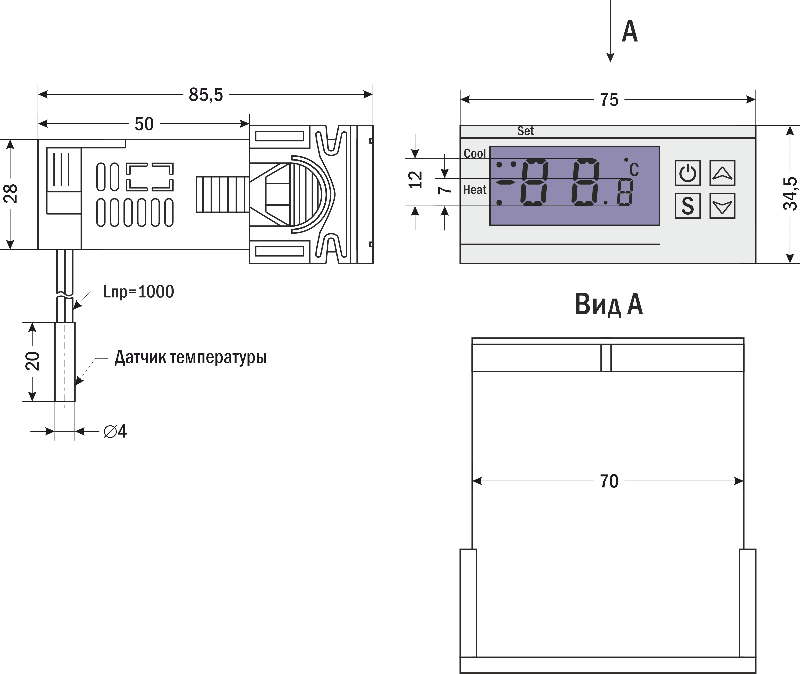

Габаритные размеры
