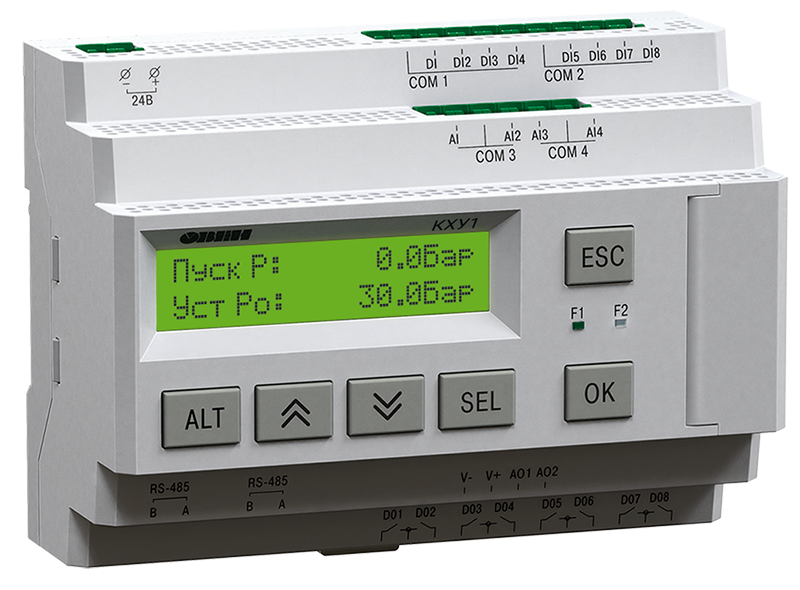

Контроллер для управления холодильными установками ОВЕН КХУ1

Прибор для управления холодильными централями

В закладки

от 20 360 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

КХУ1 – это специализированный контроллер с готовым алгоритмом для управления холодильными централями. Прибор регулирует давление испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для обеспечения охлаждения в химической, фармацевтической, пищевой и перерабатывающей промышленности.

Функциональные возможности:

Самостоятельно назначает исполнительные механизмы для 8 э/м реле
Управляет работой компрессоров и конденсаторов в автоматическом и ручном режимах
Защищает оборудование от низкого или высокого давления
Автоматический режим День/Ночь обеспечивает энергосбережение
Функция с «плавающим» давлением конденсации

Технические характеристики:

Наименование	Значение
Наименование	КХУ1-230.ПЧ	КХУ1-24.ПЧ
Питание
Диапазон напряжения питания	~94...264 В (номинальное ~230 В, при 47…63 Гц)	=19...30 В (номинальное =24 В)
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В	1780 В
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	—
Выходное напряжение встроенного источника питания постоянного тока	24±3 В	—
Ток нагрузки встроенного источника питания, не более	100 мА	—
Электрическая прочность изоляции между встроенными источником питания и другими цепями	1780 В	—
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	159...264 В (переменный ток)	15...30 В (постоянный ток)
Ток «логической единицы»	0,75...1,5 мА	5 мА (при 30 В)
Напряжение «логического нуля»	0...40 В	–3...5
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1...4 и 5...8, «общий минус»)
Электрическая прочность изоляции между входами другими цепями	1780 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	РТ1000 α = 0,00385 1/°C (– 200...+ 850 °C),4...20 мА, NTC10K R₂₅ = 10 000 Ом, B_25/100 = 3950 К (–20…+125 °С)
Предел основной приведенной погрешности	±0,5 %
Время опроса входов	10 мс
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств, тип	8 шт., электромагнитное реле (нормально-разомкнутые)
Коммутируемое напряжение в нагрузке:
для цепи постоянного тока, не более	30 В (резистивная нагрузка)
для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более ~250 В и cos φ > 0,95 3 А при напряжении не более =30 В
Гальваническая развязка	Групповая по 2 реле (1...2; 3...4; 5...6; 7...8)
Электрическая прочность изоляции между выходом и другими цепями	2830 В
Аналоговые выходы
Количество выходных устройств, тип	2 ЦАП «параметр—напряжение»
Диапазон генерации тока	0...10 В
Напряжение питания	15...30 В, питание внешнее
Гальваническая развязка	Есть (групповая)
Электрическая прочность изоляции	1780 В
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Индикаторы	Два светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень пылевлагозащиты корпуса по ГОСТ 14254–2015	IP20
Средний срок службы	10 лет
Вес	600 г

Схемы подключения

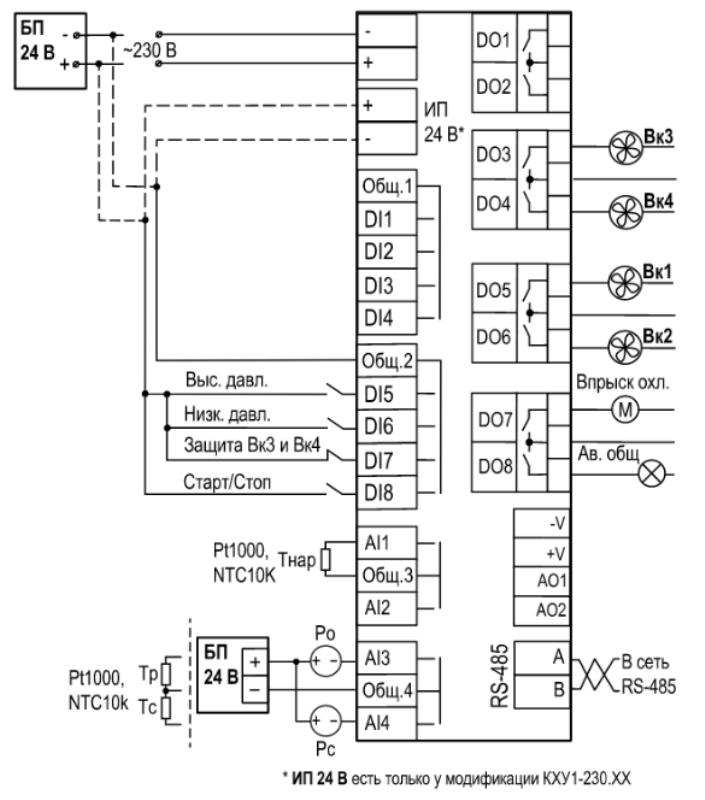

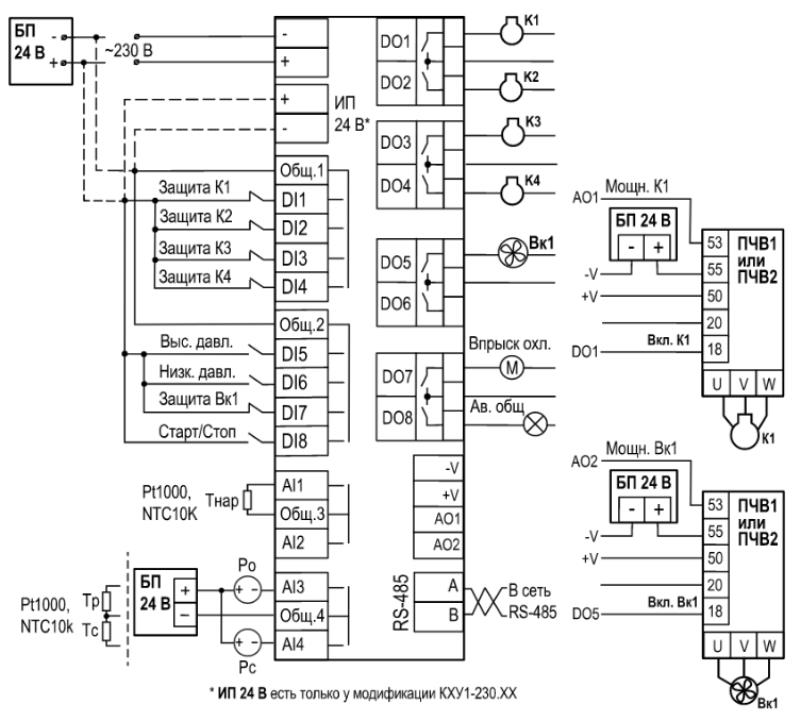

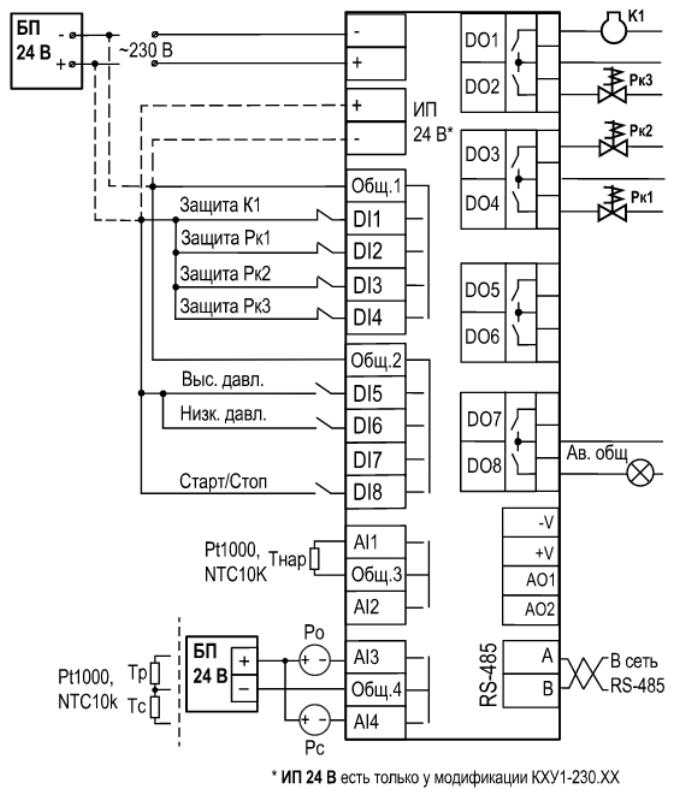

Пример схемы подключения групп компрессоров и конденсаторов с ПЧВ	Пример схемы подключения группы ступенчатых конденсаторов	Пример схемы подключения компрессора с разгрузочными устройствами

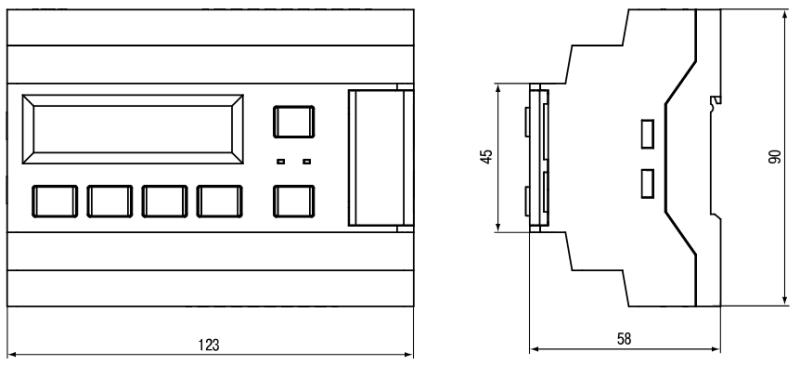

Габаритные размеры

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2022	4.46 Мб
Декларация о соответствии на КХУ1 24 В	27.01.2022	0.75 Мб
Декларация о соответствии на КХУ1 230 В	27.01.2022	0.84 Мб

Артикул	Напряжение питания, В	Срок поставки	Стоимость
220 24

Артикул	Напряжение питания, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Напряжение питания, В	Срок поставки	Стоимость
O99437	220	2...4 недели	20900 руб. – +
O99438	24	2...4 недели	20360 руб. – +
