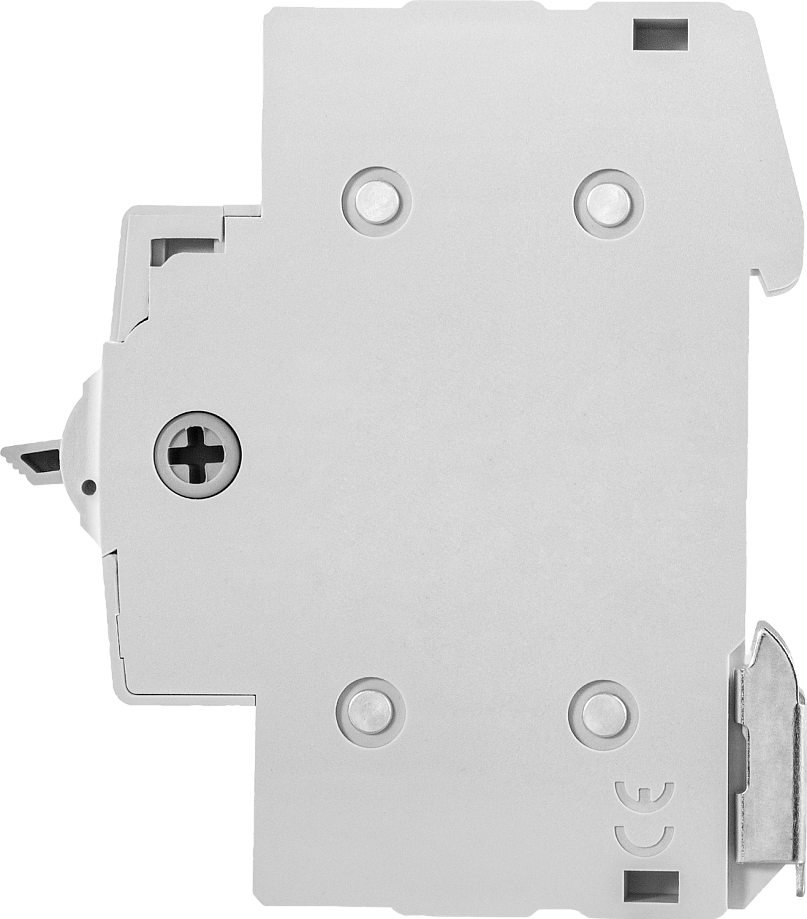

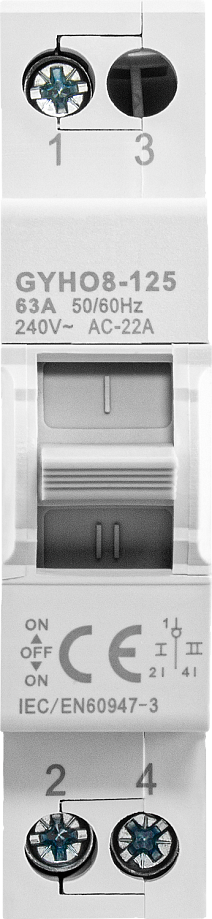

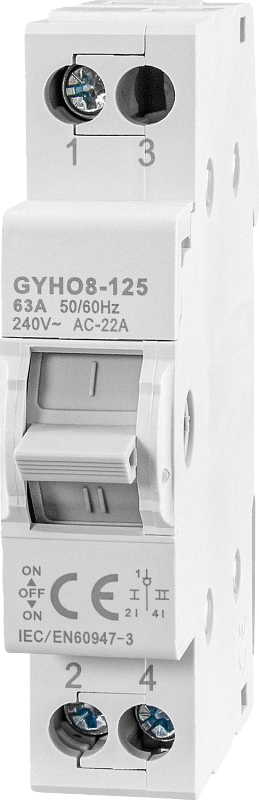

Ручной ввод резерва (переключатель питания, выключатель-разъединитель трехпозиционный) GYHO8-1P предназначен для ручного ввода в работу резервного источника питания
Область применения:
Переключение электроэнергии с резервного источника питания на нагрузку во время сбоя в работе коммунальных служб
Особенности:
- Выключатель способен включать и отключать цепь, проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания
- Три фиксированных положения рукоятки I-0-II, среднее положение рукоятки фиксирует нейтральное положение контактов
- Эксплуатация выключателя должна осуществляться только при наличии последовательно включенного автомата с защитой от сверхтоков, например GYM8-1P, GYM8-2P, GYM8-3P, GYM8-4P
Технические характеристики:
Параметр
| Значение
|
Количество полюсов | 1 |
Схема
| I-0-II
|
Номинальный ток (Ie) | 20 А, 63 А
|
Номинальное напряжение
| ~240 В/~415 В
|
Номинальная частота
| 50...60 Гц
|
Номинальное выдерживаемое импульсное напряжение | 4 кВ |
Номинальный кратковременно выдерживаемый ток в течение 1 с | 12×Ie |
Категория применения | AC-22A |
Электрическая износостойкость | > 1500 циклов |
Механическая износостойкость | > 104 циклов |
Монтаж
| На DIN-рейку, стандарт 1S |
Степень пылевлагозащиты | IP20
|
Сечение кабеля
| 0,5...25 мм² |
Температура эксплуатации | −5...+40°С |
Температура хранения
| −25...+70°С |
Габаритные размеры
| 82×18×76 мм
|
Вес | 73 г |
Габаритные размеры |
 |
Версия: 2025-07-03-СДГ
