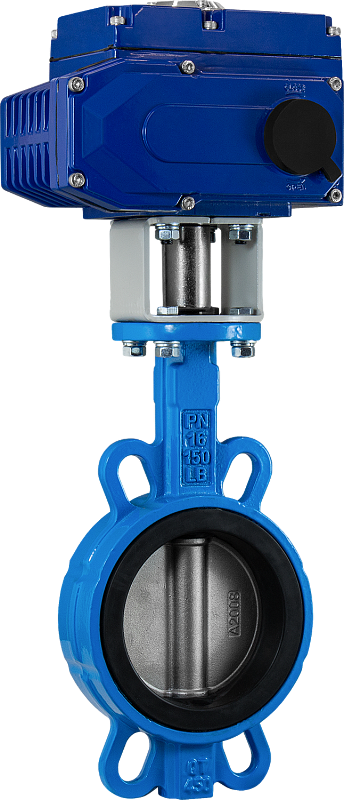

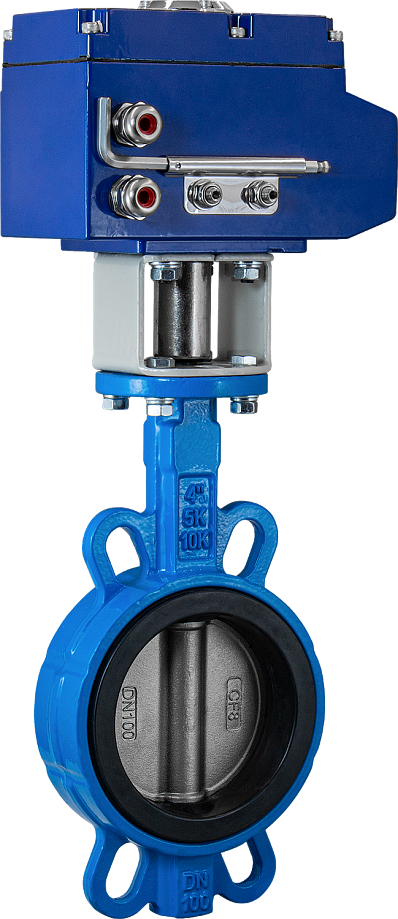

Дисковый поворотный затвор КПР-Б8 с электроприводом ЭПР1

Дисковый поворотный затвор с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Температура рабочей среды: −10...+120°C
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...150 мм
Материал корпуса: чугун
Материал диска: чугун
Материал уплотнения: EPDM
Присоединение затвора: межфланцевое
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 22 160 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор КПР-Б8 с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы
Простая установка

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: чугун Диска: чугун Уплотнения: EPDM
Температура рабочей среды	−10...+120°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...150 мм
Присоединение затвора	межфланцевое
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б8-050-WHE	50	105	W2"	9×9	4800
КПР-Б8-100-WHE	100	594	W4"	11×11	3940
КПР-Б8-150-WHE	150	1622	W6"	14×14	14350

Расшифровка обозначения на примере затвора КПР-Б8-050 XYZ:
КПР-Б8 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для затвора КПР-Б8

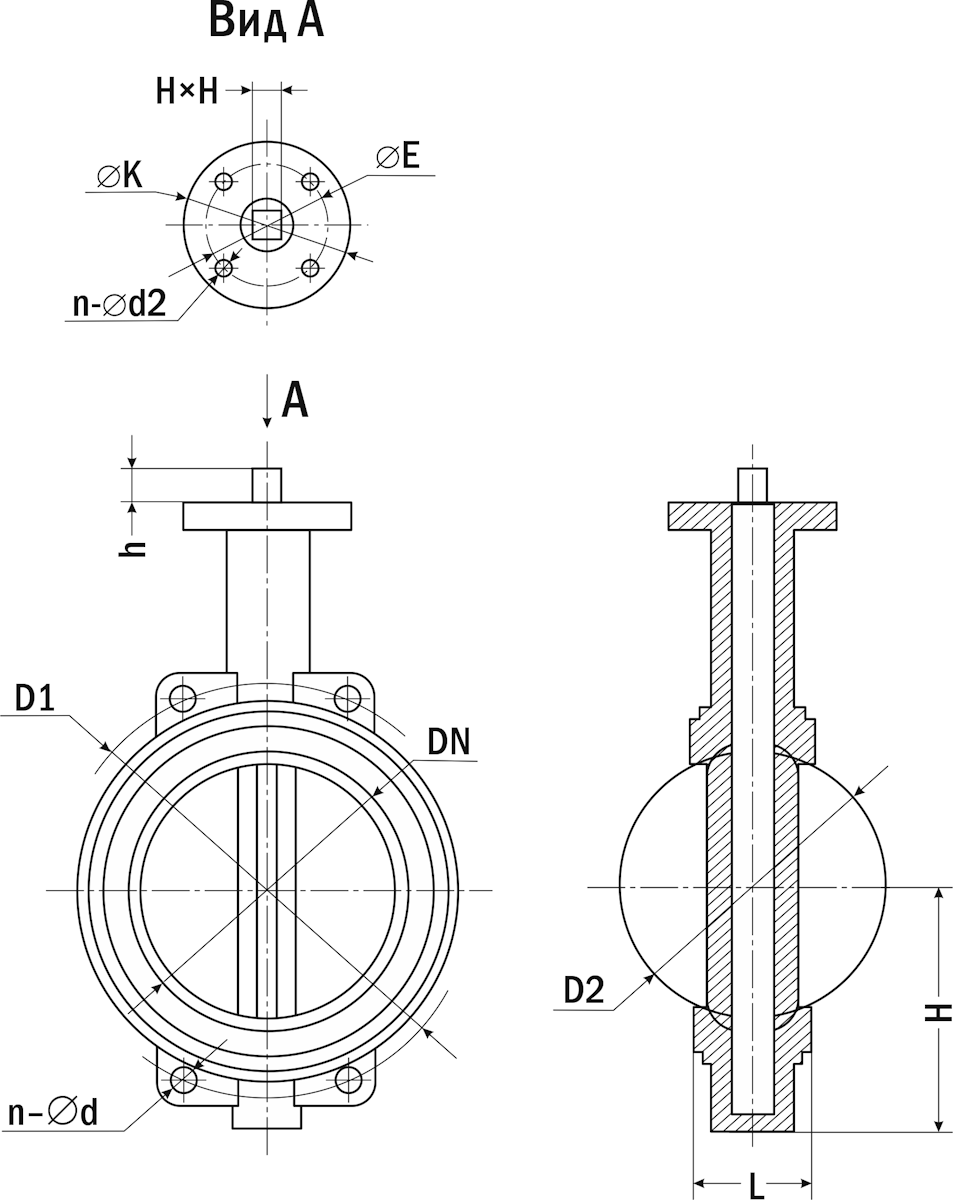

Габаритные размеры

Модель
	Dn	Размеры, мм
	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅ K
КПР-Б8-050	50	89	51	68	20	46	4-16	4-7	9×9	50 (F05)	76
КПР-Б8-100	100	150	104	109	19	51	4-18	8-10	11×11	70 (F07)	90
КПР-Б8-150	150	204	155	138	24	60	4-20	8-10	14×14	70 (F07)	90

Версия: 2025-05-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.05.2025	0.96 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
50 100 150	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-015 ЭПР1-060

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
T81742	50	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22160 руб. – +
T81748	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	33572 руб. – +
T81744	50	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22160 руб. – +
T81751	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	33572 руб. – +
T81746	50	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27693 руб. – +
T81754	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	39105 руб. – +
T81743	100	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	24141 руб. – +
T81749	100	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	35553 руб. – +
T81745	100	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	24141 руб. – +
T81752	100	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	35553 руб. – +
T81747	100	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29674 руб. – +
T81755	100	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	41086 руб. – +
T81750	150	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	38631 руб. – +
T81757	150	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	63874 руб. – +
T81753	150	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	38631 руб. – +
T81758	150	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	63874 руб. – +
T81756	150	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	44164 руб. – +
T81759	150	=24 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	69407 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
T81742	50	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22160 руб. – +
T81748	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	33572 руб. – +
T81744	50	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22160 руб. – +
T81751	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	33572 руб. – +
T81746	50	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27693 руб. – +
T81754	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	39105 руб. – +
T81743	100	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	24141 руб. – +
T81749	100	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	35553 руб. – +
T81745	100	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	24141 руб. – +
T81752	100	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	35553 руб. – +
T81747	100	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29674 руб. – +
T81755	100	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	41086 руб. – +
T81750	150	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	38631 руб. – +
T81757	150	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	63874 руб. – +
T81753	150	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	38631 руб. – +
T81758	150	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	63874 руб. – +
T81756	150	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	44164 руб. – +
T81759	150	=24 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	69407 руб. – +
