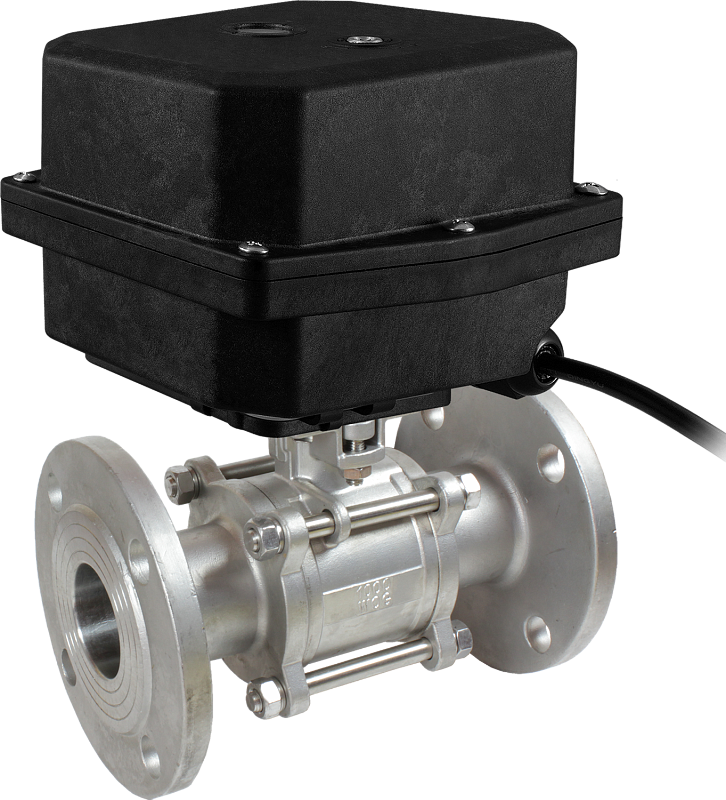

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3У-005

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F1″...F2″
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У-005
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 45 100 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы
Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0...4 МПа
Диаметр условного прохода	25...50 мм
Присоединение крана	Фланцевое F1″...F2"

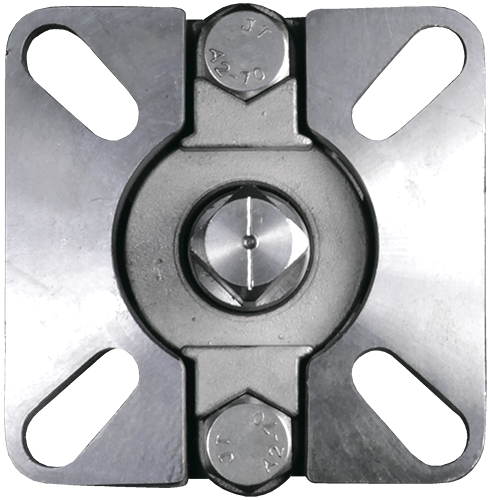

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У-005
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3Ф-025 FSP	25	69	F1"	11×11	2900
КПР-3Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-3Ф-040 FSP	40	144	F1½"	14×14	5600
КПР-3Ф-050 FSP	50	229	F2"	14×14	8000

Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

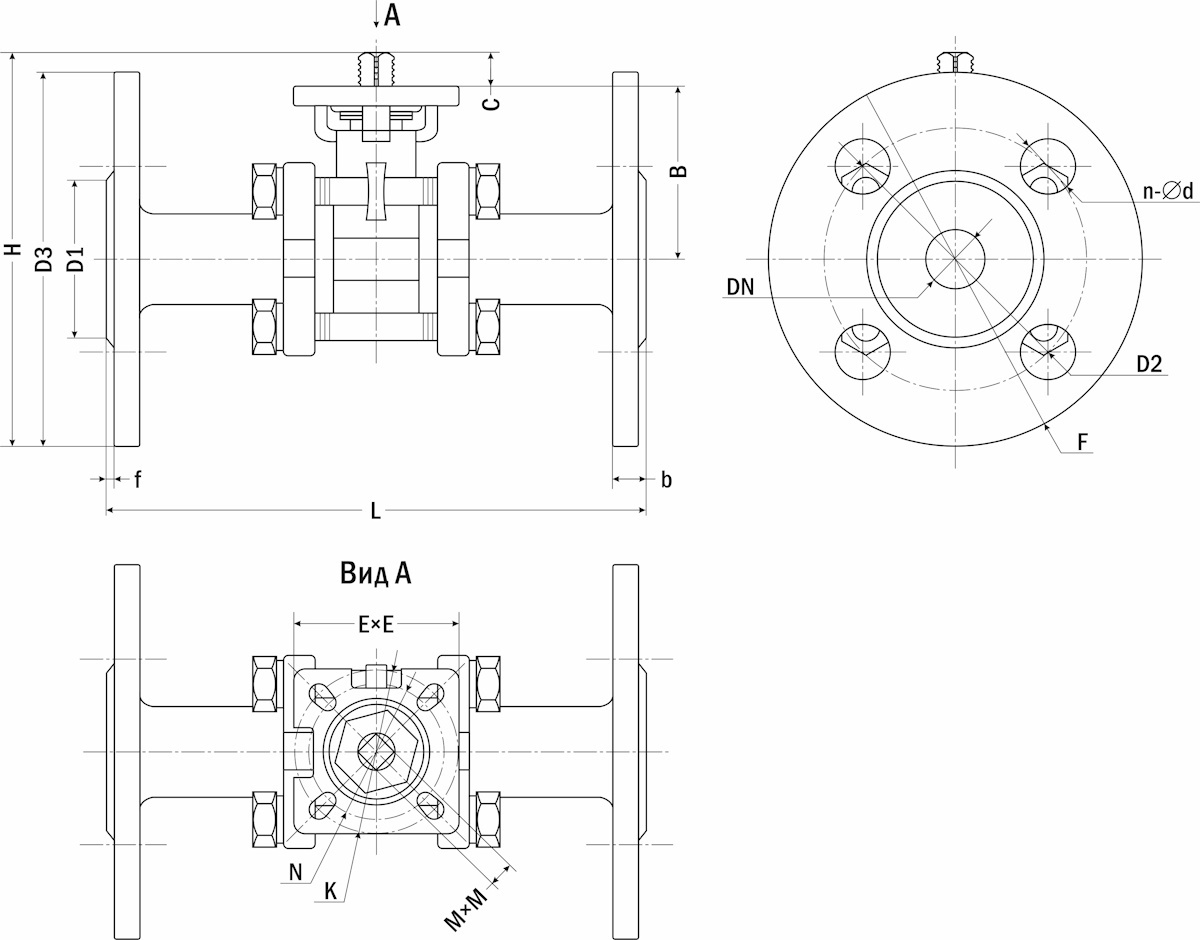

Габаритные размеры

Модель КПР-3Ф
	DN	F	Размеры, мм
	DN	F	B	b	C	D1	D2	D3	E×E	f	H	L	M×M	n-∅d	N	K
-025	25	F1"	52	18	13	67	85	115	49×49	2	123	156	11×11	4-∅ 14	42 (F04)	50 (F05)
-032	32	F1¼"	65	15,5	12	74	100	132	49×49	2,5	145	176	11×11	4-∅ 18	42 (F04)	50 (F05)
-040	40	F1½"	80	14	14	82	110	145	66×66	2	167	193	14×14	4-∅ 18	50 (F05)	70 (F07)
-050	50	F2"	80	17	16	98	125	160	69×69	4	175	230	14×14	4-∅ 18	50 (F05)	70 (F07)

Версия: 2024-12-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.06.2025	0.9 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
25 32 40 50

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
Q03733	25	Со склада (комплектация 1..72 часа)	45100 руб. – +
Q03735	40	Со склада (комплектация 1..72 часа)	56932 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
Q03733	25	Со склада (комплектация 1..72 часа)	45100 руб. – +
Q03734	32	120 дней	51667 руб. – +
Q03735	40	Со склада (комплектация 1..72 часа)	56932 руб. – +
Q03736	50	120 дней	63554 руб. – +
