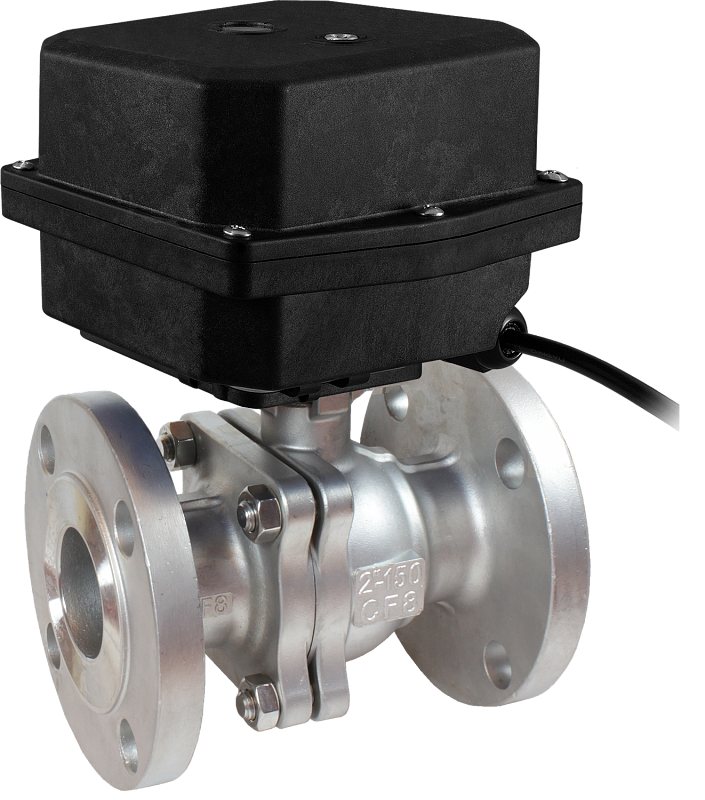

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3У-005

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…1,6 МПа
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F1″...F2″
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3У-005
Питание электропривода: =12...24 В
Управление аналоговым токовым сигналом 4...20 мА
Ручной дублер

В закладки

от 44 967 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
Угол полного поворота: 90°
Долгий срок службы
Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…1,6 МПа
Диаметр условного прохода	25...50 мм
Присоединение крана	Фланцевое F1″...F2"

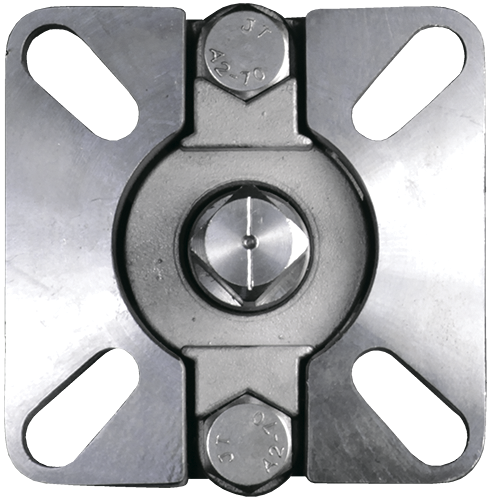

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3У-005
Питание электропривода	=12...24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2Ф-025 FSP	25	69	F1"	11×11	3600
КПР-2Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-2Ф-040 FSP	40	144	F1½"	14×14	6200
КПР-2Ф-050 FSP	50	229	F2"	14×14	8000

Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

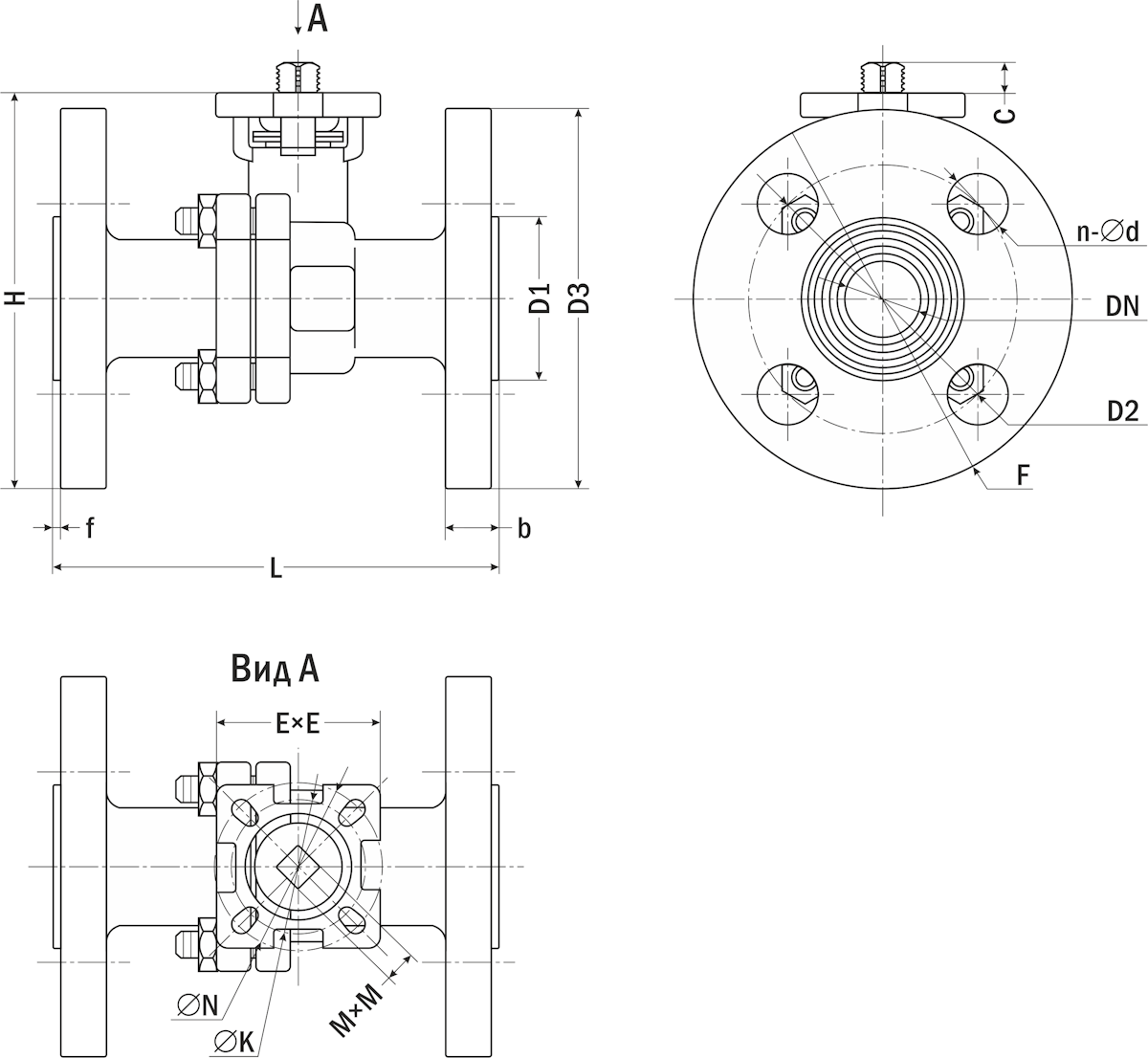

Габаритные размеры

Модель КПР-2Ф
	DN	F	Размеры, мм
	DN	F	b	C	D1	D2	D3	E×E	f	H	L	M×M	K	N	n-∅d
-025	25	F1"	18	11	67,5	85	114	50×50	2	117	124	11×11	42 (F04)	50 (F05)	4-14
-032	32	F1¼"	16	12	78	102	141	49×49	2	143	131	11×11	42 (F04)	50 (F05)	4-18
-040	40	F1½"	17,5	18	88	110	150	68×68	2	154	138	14×14	50 (F05)	70 (F07)	4-18
-050	50	F2"	20	14	101	125	163	69×69	3	166	150	14×14	50 (F05)	70 (F07)	4-18

Версия: 2024-12-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.06.2025	0.89 Мб
