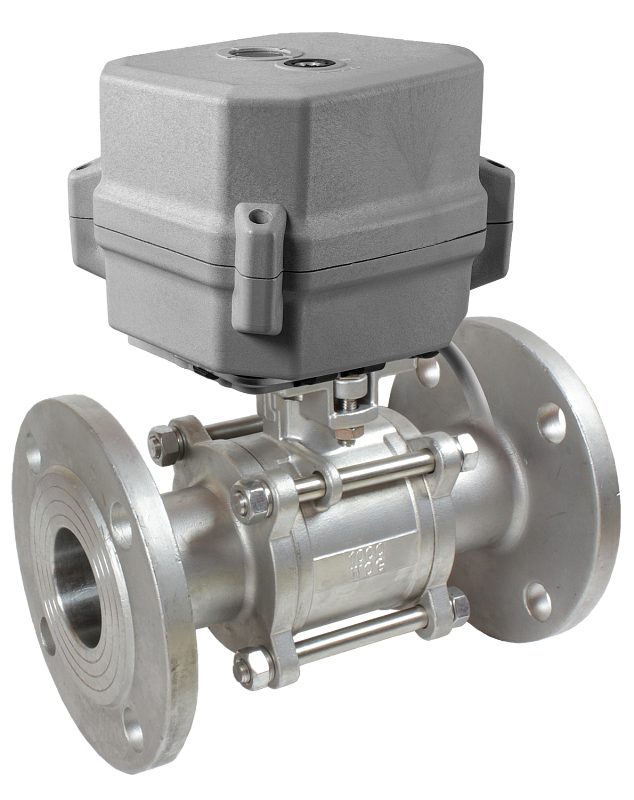

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 15...32 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F1¼"

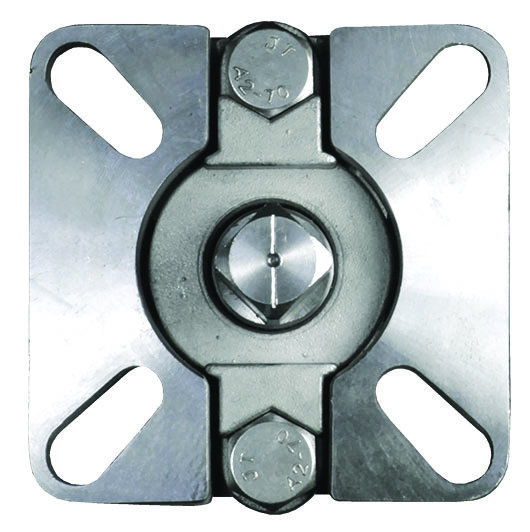

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 20 689 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»
Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе

Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0...4 МПа
Диаметр условного прохода	15...32 мм
Присоединение крана	Фланцевое F½"...F1¼"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3Ф-015 FSP	15	20	F½"	9×9	1600
КПР-3Ф-020 FSP	20	38	F¾"	9×9	2300
КПР-3Ф-025 FSP	25	69	F1"	11×11	2900
КПР-3Ф-032 FSP	32	93	F1¼"	11×11	4400

Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

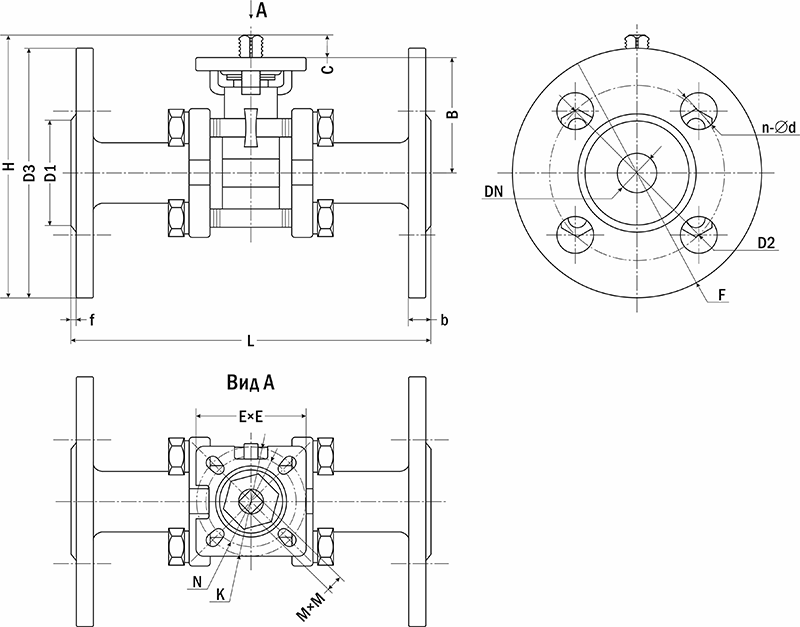

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	B	b	C	D1	D2	D3	E×E	f	H	L	M×M	n-∅ d	N	K
КПР-3Ф-015	F½"	15	40	11	11,5	42	65	93	43×43	1,5	98	129	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-020	F¾"	20	44	18	12	58	75	103	43×43	2	108	150	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-025	F1"	25	52	18	13	67	85	115	49×49	2	123	156	11×11	4-∅ 14	42 (F04)	50 (F05)
КПР-3Ф-032	F1¼"	32	65	15,5	12	74	100	132	49×49	2,5	145	176	11×11	4-∅ 18	42 (F04)	50 (F05)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.06.2025	0.9 Мб
