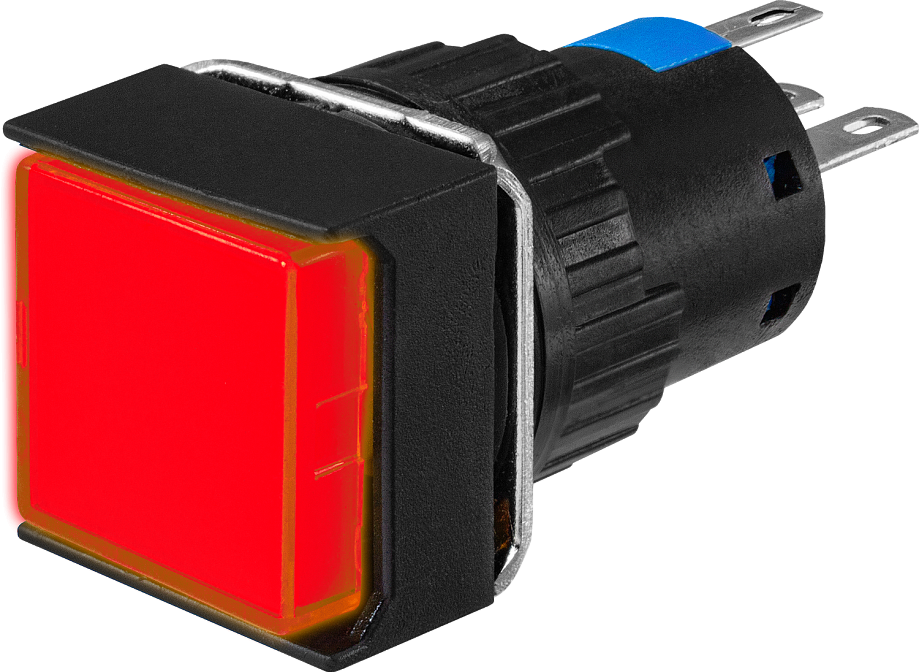

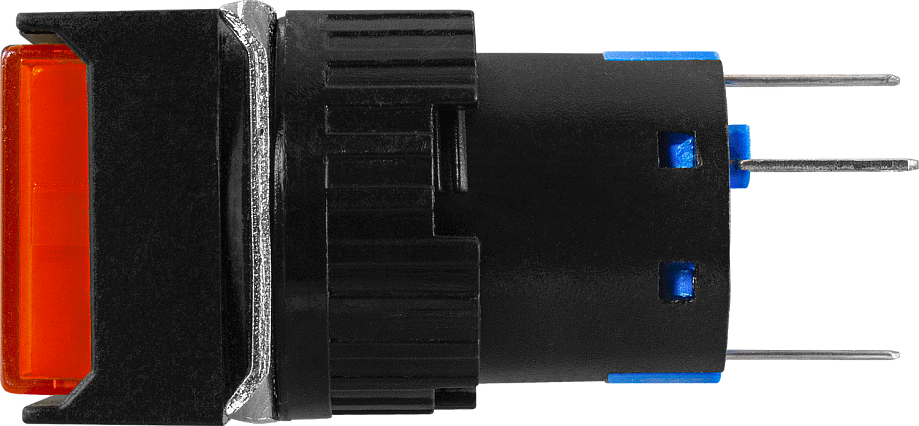

Кнопка с подсветкой ARG1-16AH1P-М предназначена для включения/отключения различного оборудования.
Особенности:
- Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа

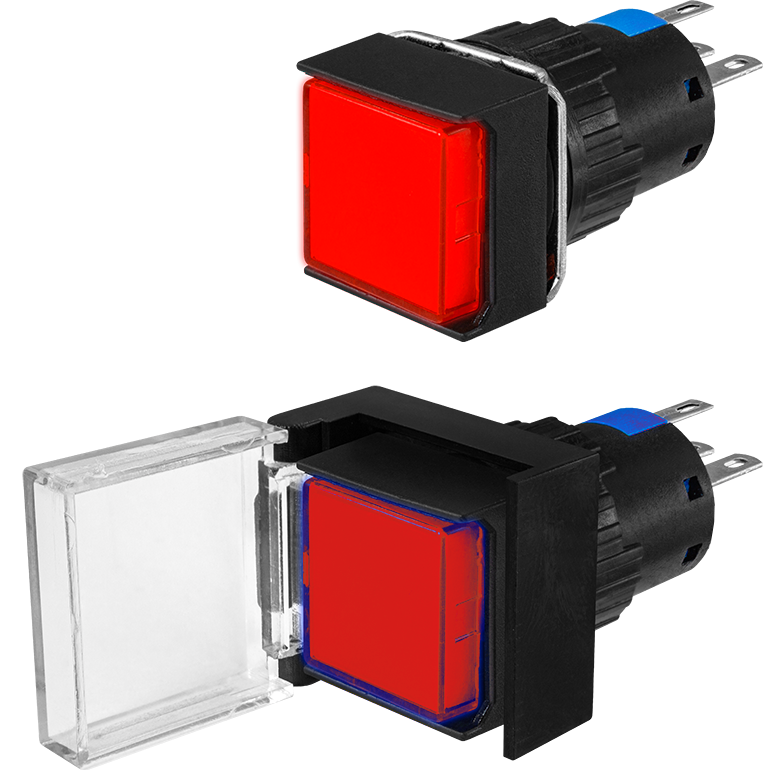

- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н1.

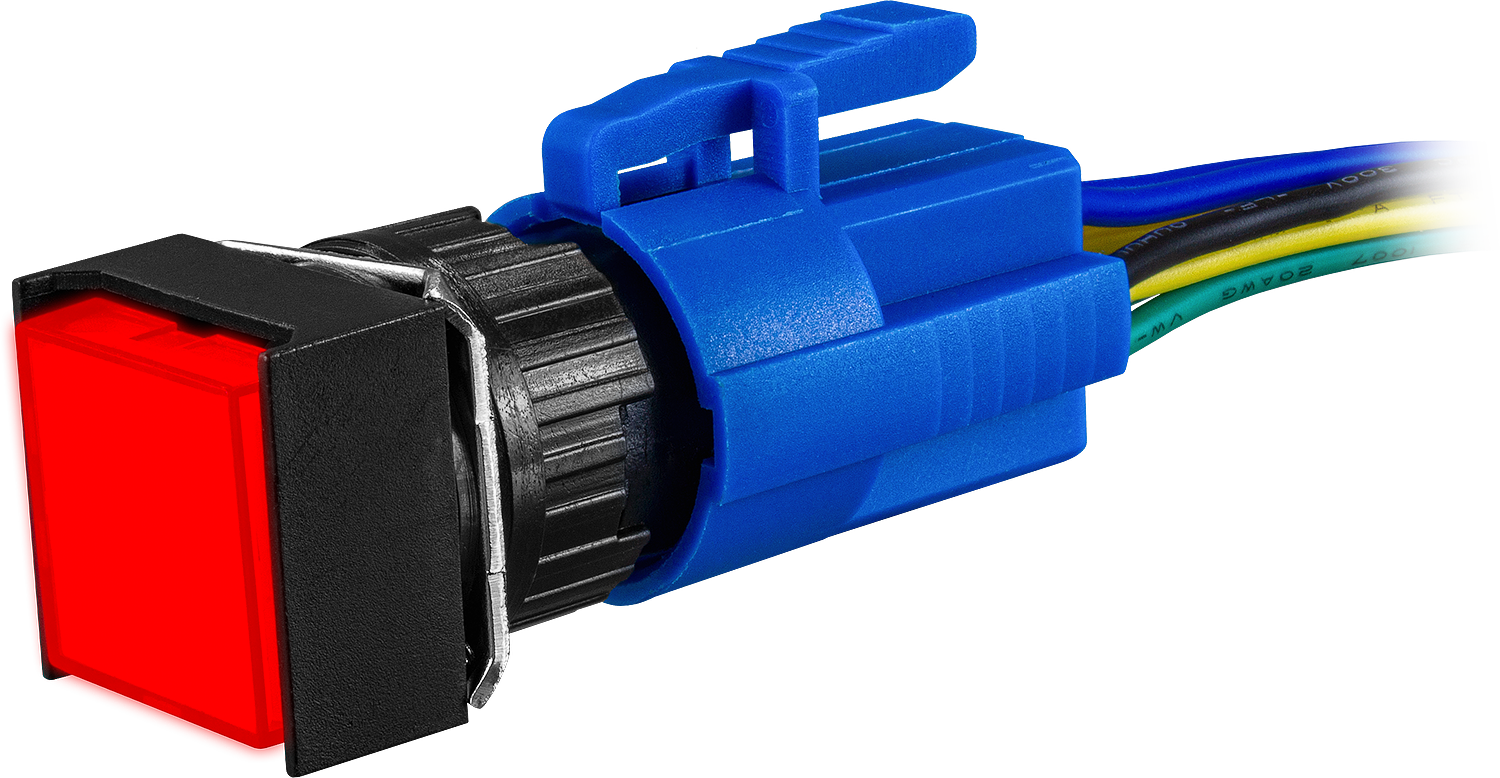

- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8
Технические характеристики:
Параметр
| Значение
|
Без защитной крышки | С защитной крышкой |
Контакты
| 1 переключающий |
Исполнение | Без фиксации |
Коммутационная способность | =1 А, 30 В, ~3 А, 250 В |
Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 |
Питание подсветки | ≅ 220 В |
Материал корпуса и нажимной части | Пластмасса |
Монтаж | В отверстие панели |
Диаметр монтажного отверстия | 16 мм |
Толщина панели
| ≤ 7 мм
| ≤ 5 мм
|
Сечение присоединяемых проводов | ≤ 2,5 мм² |
Степень пылевлагозащиты* | IP42 |
Габаритные размеры выступающей части | 18×18×9 мм
| 22×24×15 мм |
Максимальные габаритные размеры | 18×18×40 мм | 22×24×42 мм |
Монтажная глубина** | 31 мм | 27 мм |
Вес | 9 г | 13 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация | Исполнение | Особенность | Контакты | Цвет (*) | Питание
подсветки |
ARG1-16AH1P-M001-U-R220 | без фиксации | без защитной крышки | 1 переключающий | R: Красный
| 220 – ≅ 220 В
|
ARG1-16AH1P-MC001-U-R220 | с защитной крышкой |

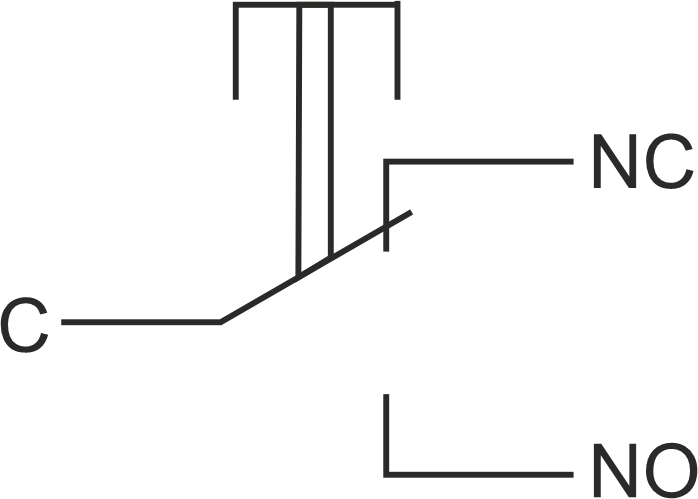

Схема работы и подключения
|
Без фиксации |

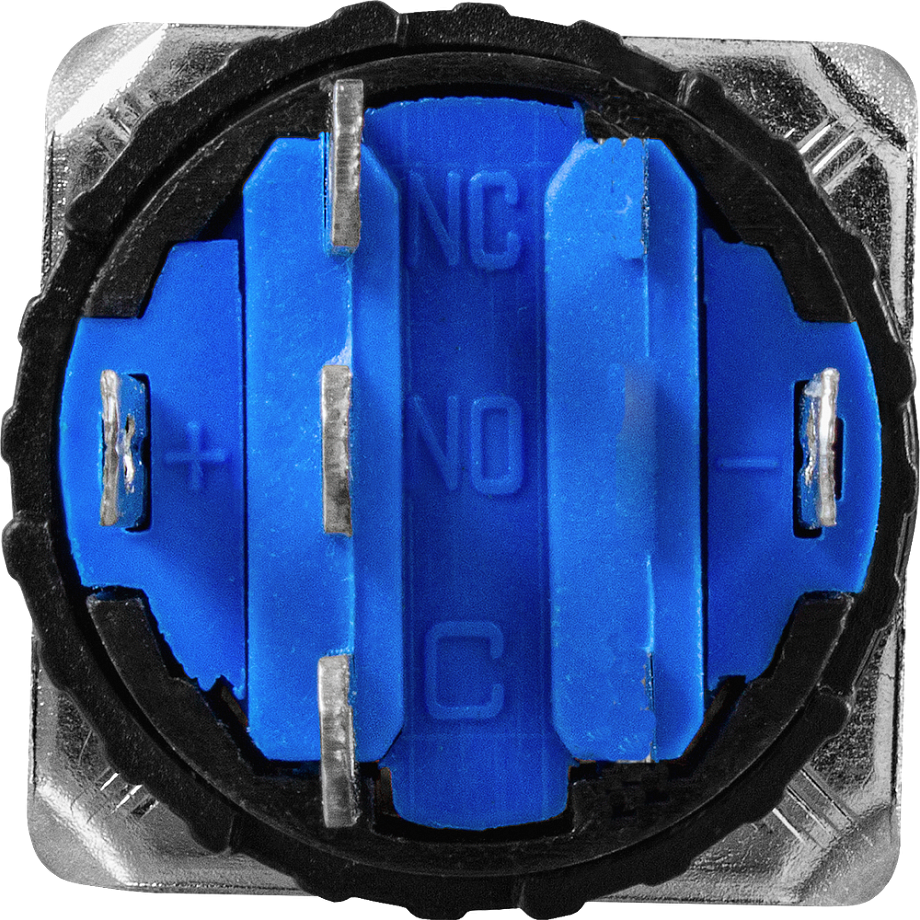

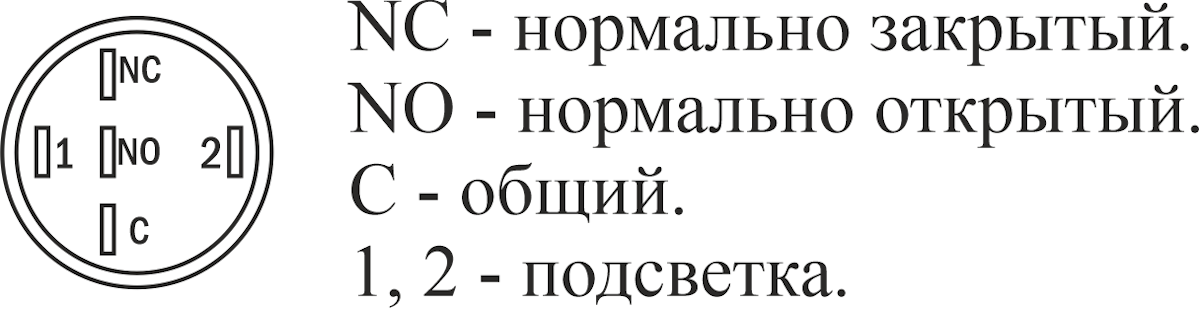

Схема расположения контактов
|
 |

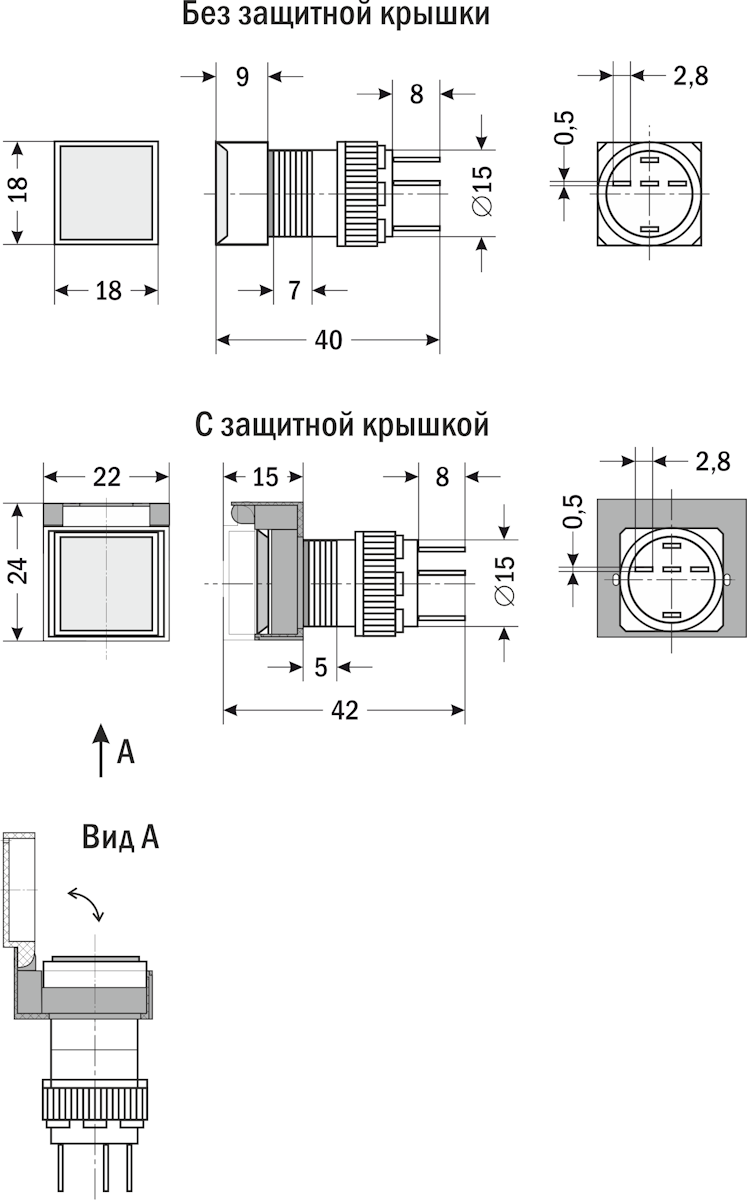

Габаритные размеры |
 |

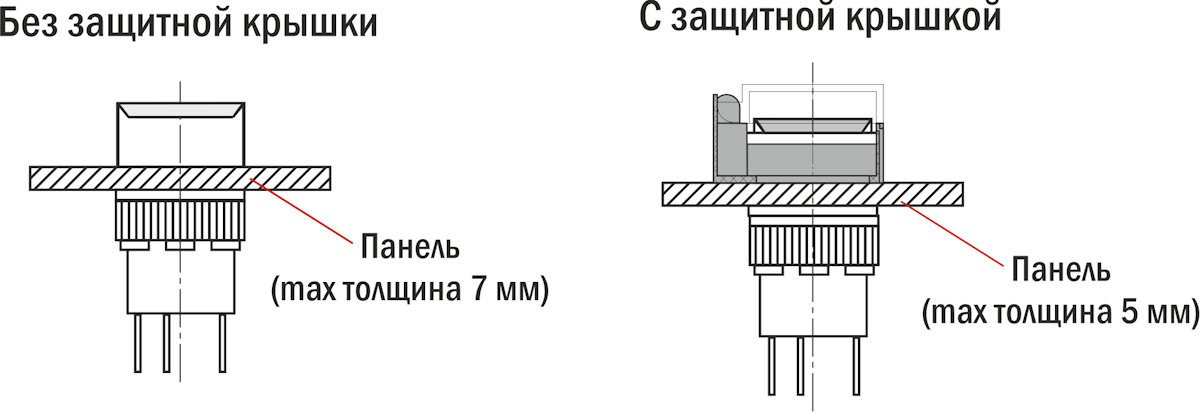

Схема установки
|
 |
Версия: 2025-06-17-СДГ
