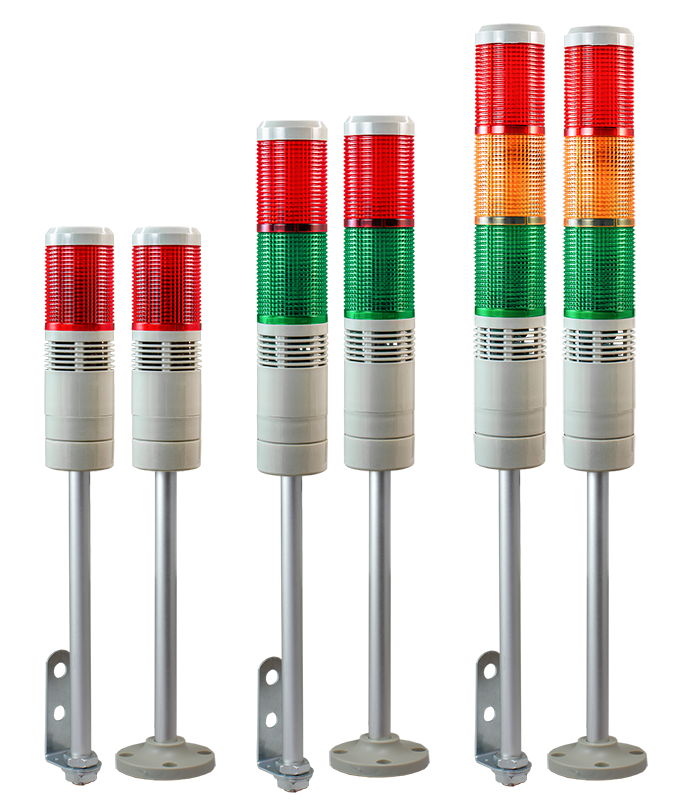

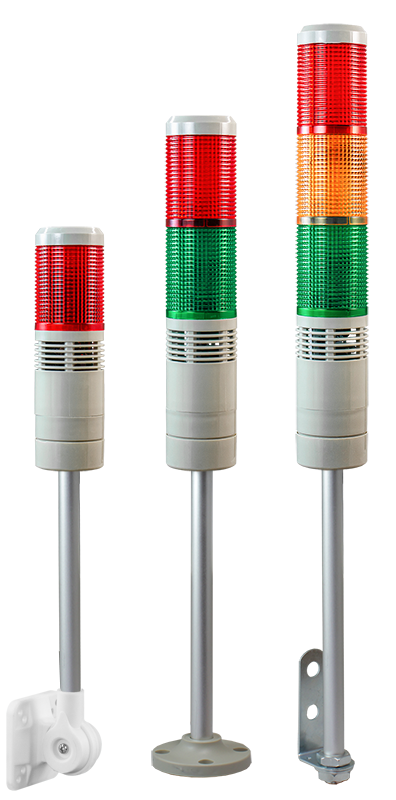

Башни светодиодные сигнальные многоуровневые БСС-215МВС

Прибор для визуальной сигнализации состояния процессов и технологического оборудования

Цвет: красный, желтый, зеленый
От 1 до 3 ламп (уровней)
Диаметр лампы: 50 мм
Питание: ~220 В, =24 B
Постоянное свечение или мигание в зависимости от способа подключения
Сирена громкостью 100 дБ подключается независимо от световой сигнализации и может быть использована как отдельно, так и совместно с визуальной индикацией

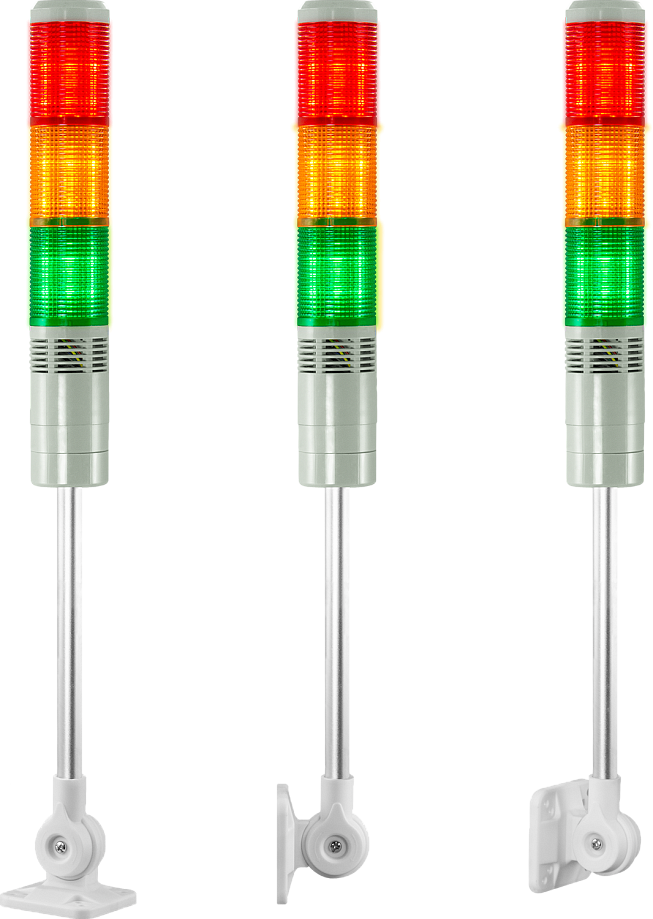

Крепление: кронштейн, площадка под винты или универсальное крепление (поворотная площадка под винты)
Степень пылевлагозащиты IP43

В закладки

от 1 515 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой и звуковой индикации.
Сигнальные лампы БСС-215МВС – круглого сечения с одной, двумя и тремя светодиодными секциями красного, зеленого и желтого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).

Области применения:

Станки и конвейеры
Автоматические ворота и шлагбаумы
Индикация уровня заполнения в бункерах и резервуарах

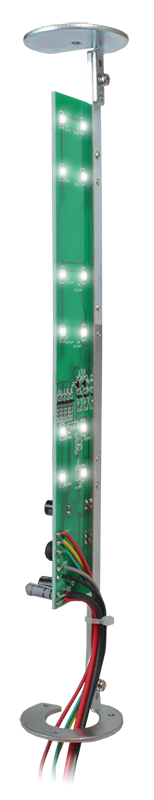

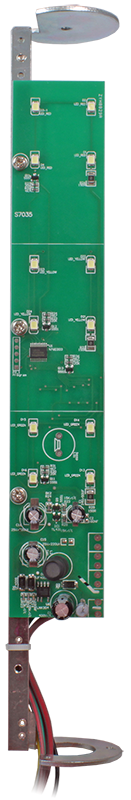

Рис. 1 — светодиоды на плате управления Рис. 2 — светодиоды на плате управления
(вид спереди, питание выключено)* (вид сбоку, питание включено)*

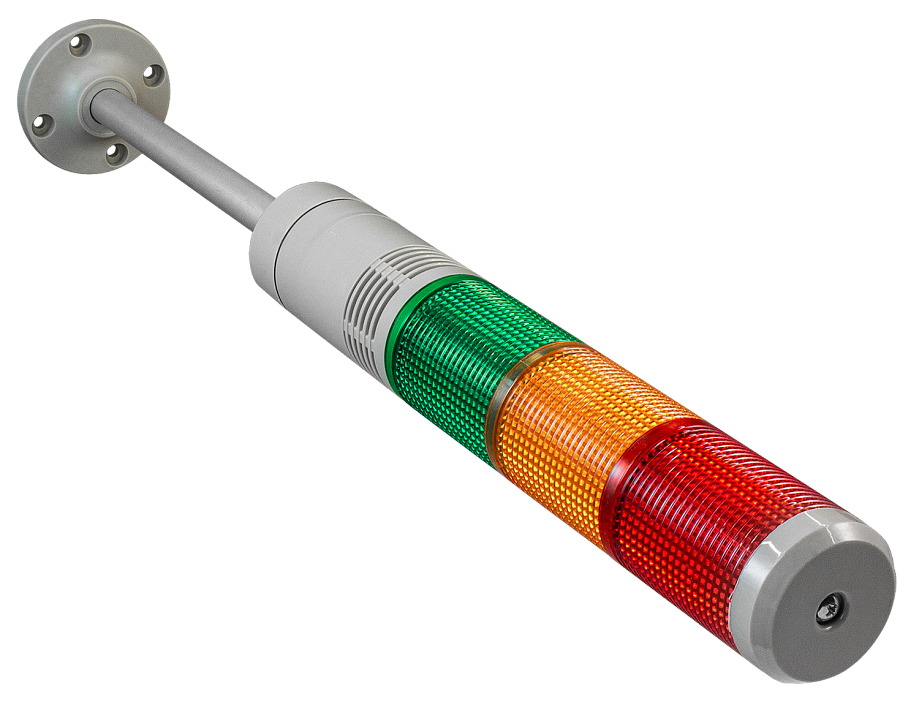

* На рисунках 1 и 2 изображена модель БСС-215-3МВС

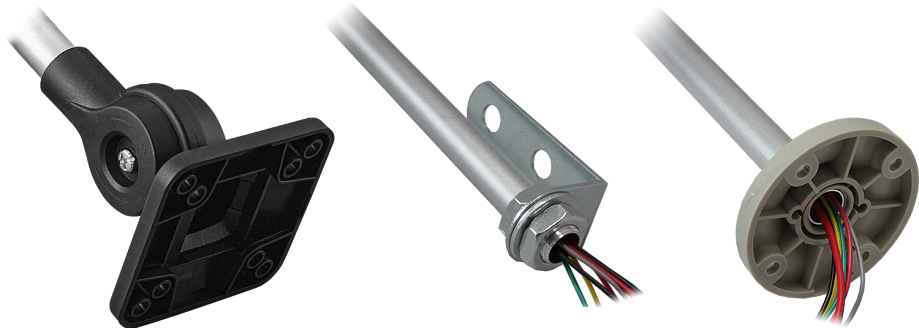

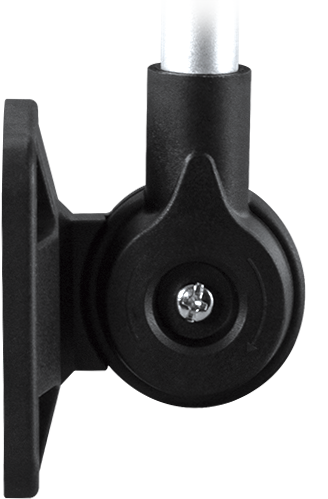

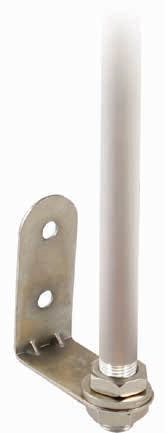

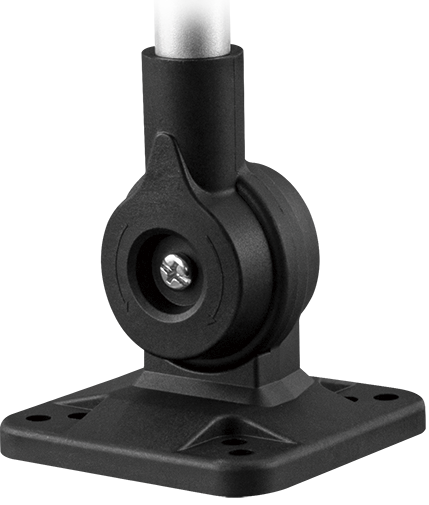

Площадка под винты для крепления на горизонтальную поверхность	Кронштейн для крепления на стену или иную вертикальную поверхность	Универсальное крепление (поворотная площадка под винты)

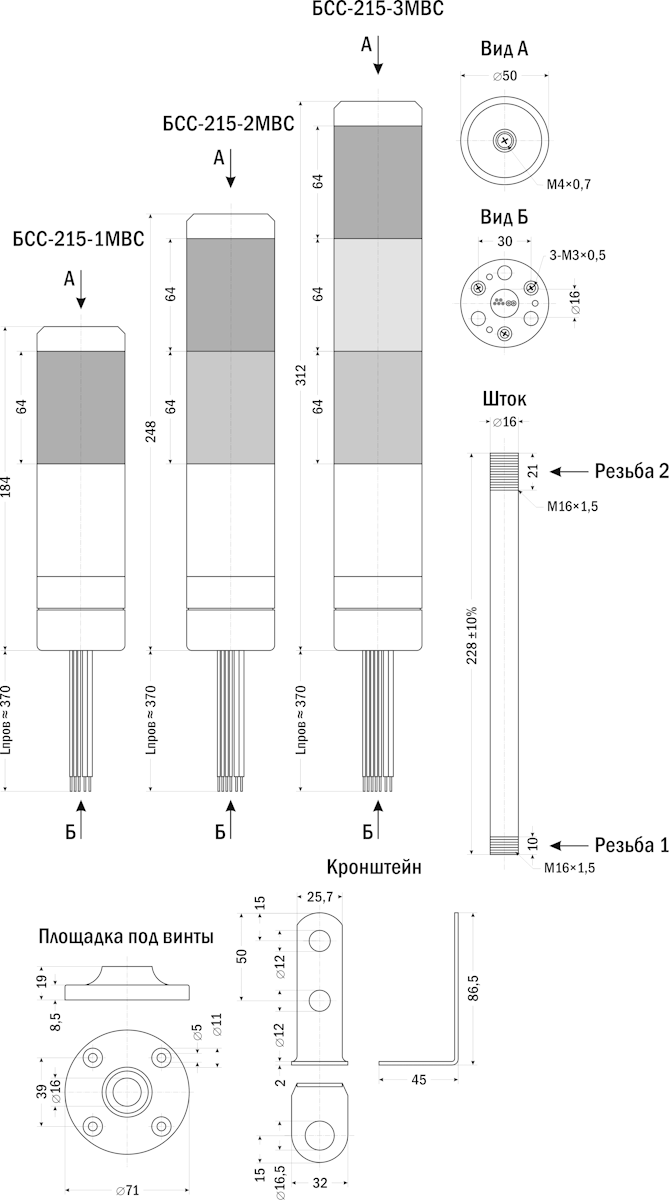

Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты или универсальным креплением шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.

Технические характеристики:

Параметр	БСС-215-1МВС	БСС-215-2МВС	БСС-215-3МВС
Количество уровней	1	2	3
Цвет	Красный	Красный и зеленый	Красный, желтый и зеленый
Высота уровня	64 мм
Диаметр лампы	50 мм
Режимы работы	Постоянное свечение или мигание в зависимости от способа подключения
Питание	~220 В, =24 B
Сирена	100 дБ
Крепление	Кронштейн, площадка под винты или универсальное крепление
Степень пылевлагозащиты	IP43
Температура эксплуатации	−10...+45°С
Длина провода	370 мм ±10%
Высота в сборе с универсальным креплением	468 мм ±5%	532 мм ±5%	596 мм ±5%
Вес с универсальным креплением	209 г	259 г	299 г
Высота в сборе с площадкой под винты/с кронштейном	395/400 мм ±5%	459/464 мм ±5%	523/528 мм ±5%
Вес с площадкой под винты/с кронштейном	190/250 г	240/300 г	280/340 г

Габаритные размеры

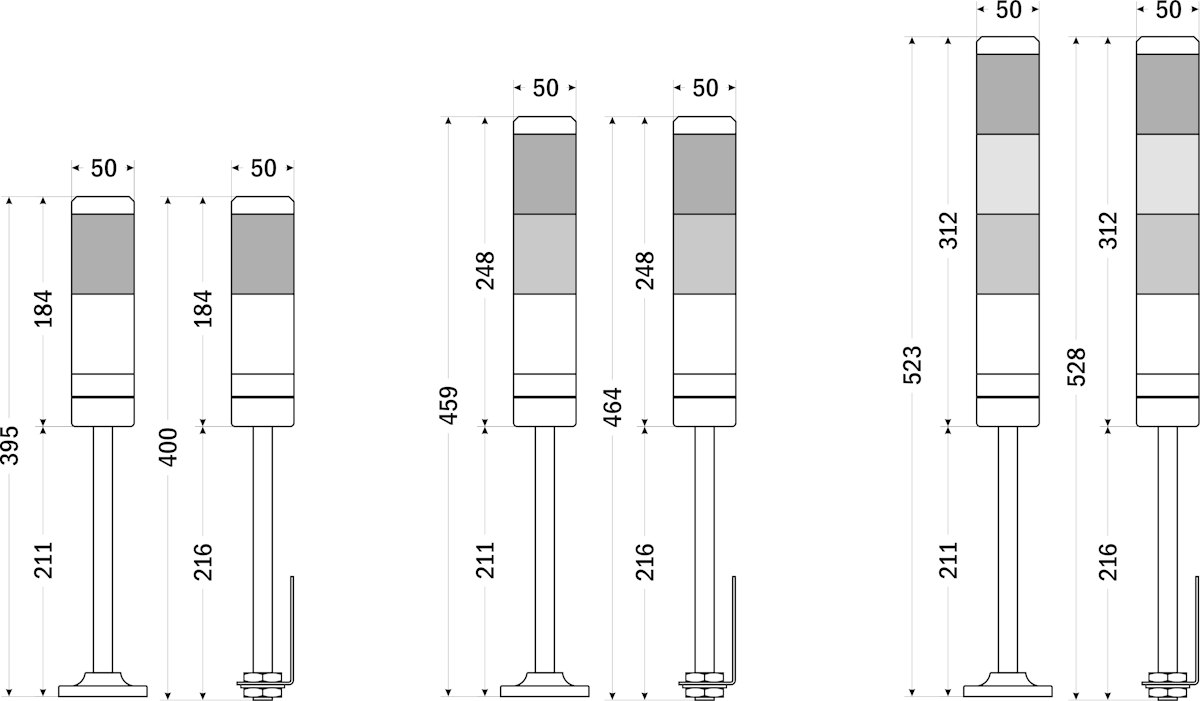

Габаритные размеры с кронштейном и площадкой под винты БСС-215-1МВС БСС-215-2МВС БСС-215-3МВС

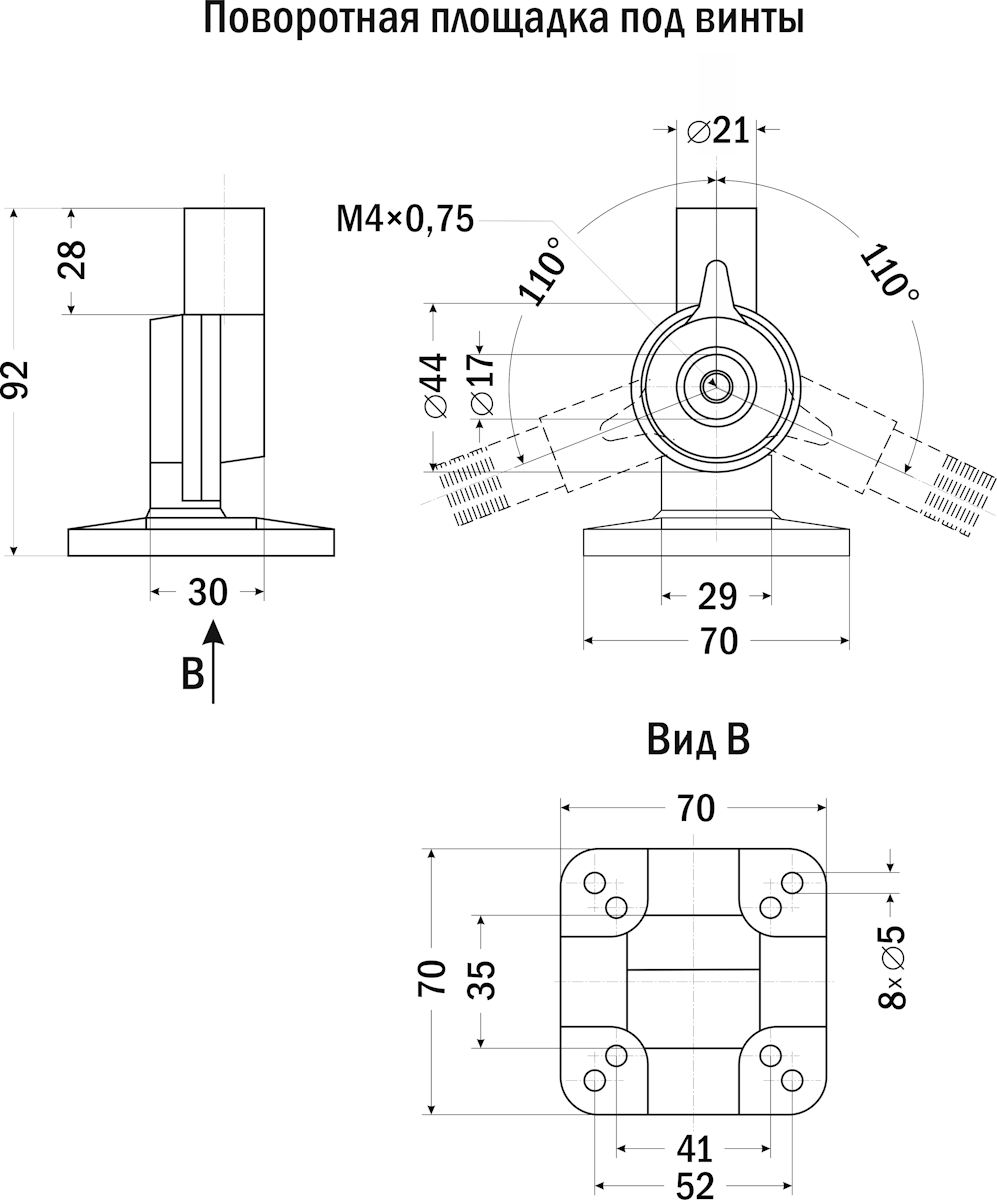

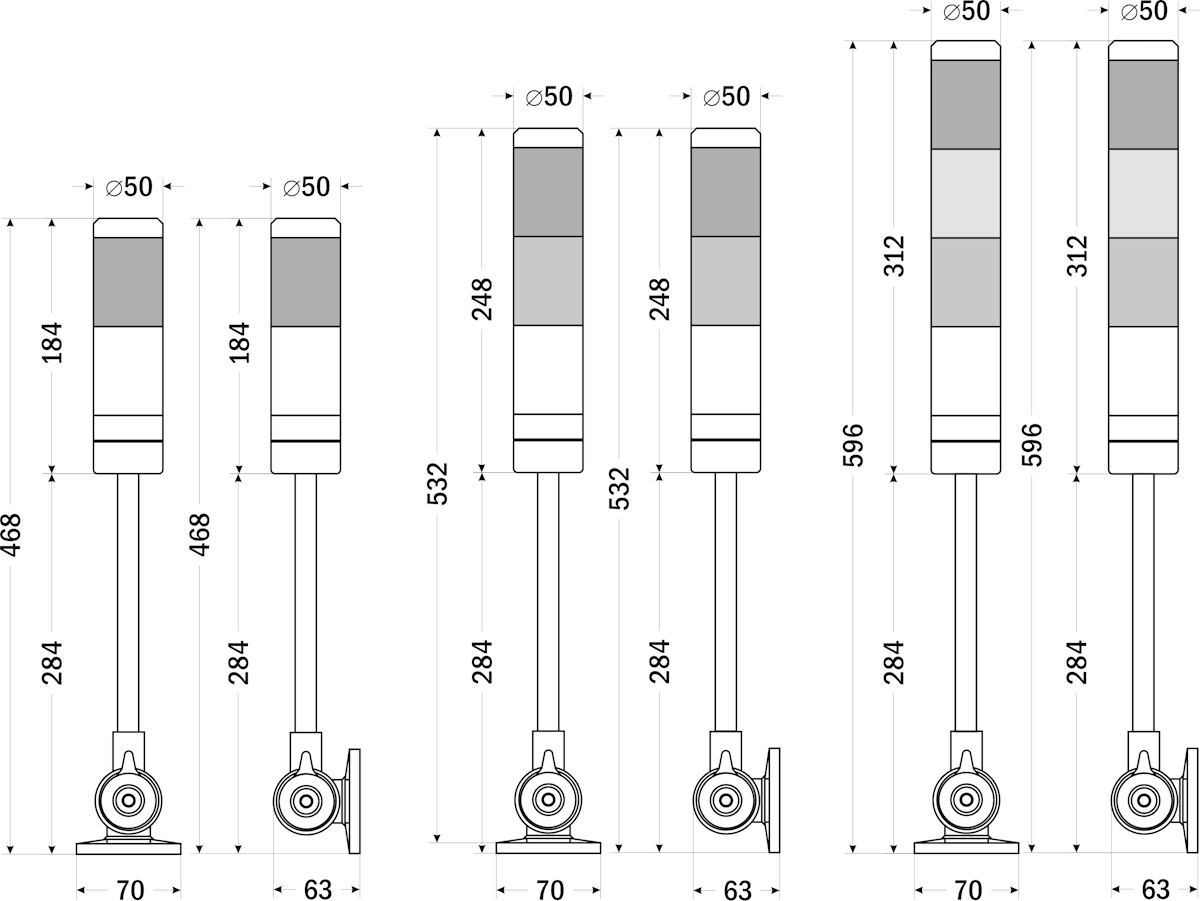

Габаритные размеры с универсальным креплением (поворотной площадкой под винты) БСС-215-1МВС БСС-215-2МВС БСС-215-3МВС

Версия: 2025-04-26-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2025	1.08 Мб

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
Красный Красный/Зеленый Красный/Желтый/Зеленый	~220 =24	Кронштейн Площадка под винты Универсальное крепление (поворотная площадка под винты)

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
R18533	Красный	~220	Кронштейн	Со склада	1515 руб. – +
R18539	Красный	~220	Площадка под винты	Со склада	1619 руб. – +
R18545	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1723 руб. – +
R18535	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	2096 руб. – +
R18541	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2200 руб. – +
R18547	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	2304 руб. – +

Артикул	Цвет	Питание, В	Крепление	Срок поставки	Стоимость
R18533	Красный	~220	Кронштейн	Со склада	1515 руб. – +
R18539	Красный	~220	Площадка под винты	Со склада	1619 руб. – +
R18545	Красный	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	1723 руб. – +
R18536	Красный	=24	Кронштейн	Снято с производства	1515 руб. – +
R18542	Красный	=24	Площадка под винты	Снято с производства	1619 руб. – +
R18548	Красный	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	1723 руб. – +
R18534	Красный/Зеленый	~220	Кронштейн	Снято с производства	1807 руб. – +
R18540	Красный/Зеленый	~220	Площадка под винты	Снято с производства	1911 руб. – +
R18546	Красный/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	120 дней	2015 руб. – +
R18537	Красный/Зеленый	=24	Кронштейн	Снято с производства	1807 руб. – +
R18543	Красный/Зеленый	=24	Площадка под винты	Снято с производства	1911 руб. – +
R18549	Красный/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2015 руб. – +
R18535	Красный/Желтый/Зеленый	~220	Кронштейн	Со склада	2096 руб. – +
R18541	Красный/Желтый/Зеленый	~220	Площадка под винты	Со склада (комплектация 1..72 часа)	2200 руб. – +
R18547	Красный/Желтый/Зеленый	~220	Универсальное крепление (поворотная площадка под винты)	Со склада (комплектация 1..72 часа)	2304 руб. – +
R18538	Красный/Желтый/Зеленый	=24	Кронштейн	Снято с производства	2096 руб. – +
R18544	Красный/Желтый/Зеленый	=24	Площадка под винты	Снято с производства	2200 руб. – +
R18550	Красный/Желтый/Зеленый	=24	Универсальное крепление (поворотная площадка под винты)	120 дней	2304 руб. – +
