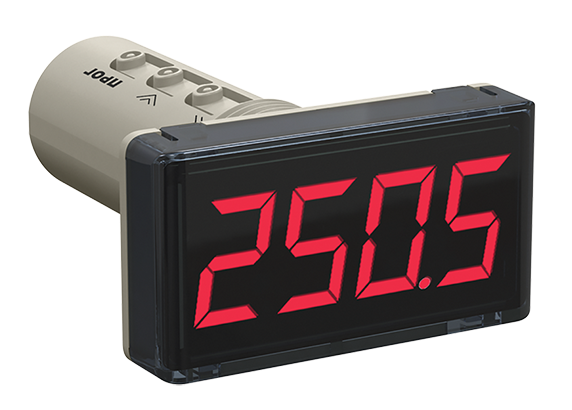

Измеритель технологических параметров ОВЕН ИТП-16

Прибор для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения

Входной сигнал: градуировки термоэлектрических преобразователей (L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3), градуировки термометров сопротивления (M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом)
Погрешность: ±0,25%
Выходное устройство для сигнализации или управления 200 мА, 42 В
Защита: IP65 (лицевая панель), IP20 (корпус)
Монтаж: в щит

В закладки

7 493 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Измеритель технологических параметров ИТП-16 предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения, поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей

Особенности:

Контроль температуры или другой физической величины (давления, влажности, уровня и т.п.)
Индикация измеряемой величины в любых единицах измерения
Вычисление квадратного корня из измеренного значения входного сигнала
Цифровая фильтрация
Функция запрета изменения настроек
Индикация аварии в случае обрыва входного сигнала или выхода его за указанные границы
Питание от внешнего источника постоянного напряжения 24 В или токовой петли датчика
Крепление на дверцу щита в отверстие диаметром 22 мм, на стену или трубу
Самозажимные клеммные соединители

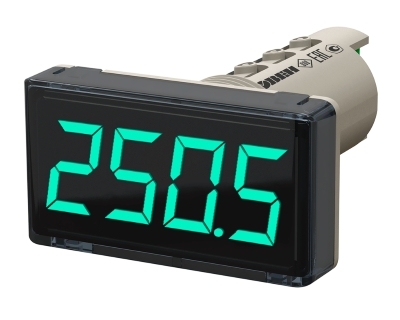

Красная или зеленая индикация (оговаривается при заказе)
Эксплуатация при температуре окружающий среды: от −40 до +60°С Технические характеристики:

Параметр	Значение
Питание	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Количество входов	1
Тип входного сигнала	См. таблицу «Характеристики измерительных датчиков»
Входное сопротивление при измерении напряжения	≤ 250 кОм
Пределы основной приведенной погрешности измерения	±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП
Время опроса входа	≤ 1 с
Количество выходных устройств	1
Типы выходных устройств	Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В
Средняя наработка на отказ	10 000 ч
Средний срок службы	12 лет
Степень защиты корпуса: - лицевая панель - корпус	IP65 IP20
Условия эксплуатации	−40...+60°С ≤ 80%RH
Габаритные размеры	26×48×65 мм

Характеристики измерительных датчиков

Обозначение на индикаторе	Условное обозначение датчика	Диапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
c50	Cu50 (α¹⁾=0,00426°С^-1)	−50 …+200
c.50	50М (α=0,00428 °С^-1)	−180 …+200
P50	Pt50 (α=0,00385 °С^-1)	−200…+850
P.50	50П (α=0,00391 °С^-1)	−200…+850
c100	Cu100 (α=0,00426 °С^-1)	−50 …+200
c.100	100М (α=0,00428 °С^-1)	−180 …+200
P100	Pt100 (α=0,00385 °С^-1)	−200…+850
P.100	100П (α=0,00391 °С^-1)	−200…+850
N100	Ni100 (α=0,00617 °С^-1)	−60…+180
P500	Pt500 (α=0,00385 °С^-1)	−200…+850
P.500	500П (α=0,00391 °С^-1)	−200…+850
c500	Cu500 (α=0,00426 °С^-1)	−50 …+200
c.500	500М (α=0,00428 °С^-1)	−180 …+200
n500	Ni500 (α=0,00617 °С^-1)	−60…+180
c1E3	Cu1000 (α=0,00426 °С^-1)	−50…+200
c.1E3	1000М (α=0,00428 °С^-1)	−180…+200
P1E3	Pt1000 (α=0,00385 °С^-1)	−200…+850
P.1E3	1000П (α=0,00391 °С¹)	−200…+850
n1E3	Ni1000 (α=0,00617 °С¹)	−60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
PK15	РК-15	+400…+1500
PK20	РК-20	+600…+2000
PC20	РС-20	+900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0-1	0...1 В
Сигнал напряжения
50.50	−50...+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
tP.L	TХК (L)	−200...+800
tP.KA	TХА (К)	−200…+1300
tP.J	TЖК (J)	−200…+1200
tP.n	TНН (N)	−200…+1300
tP.t	TМК (Т)	−250…+400
tP.S	TПП (S)	−50…+1750
tP.r	TПП (R)	−50…+1750
tP.b	TПР (В)	+200…+1800
tP.A1	TВР (А-1)	0…+2500
tP.A2	TВР (А-2)	0…+1800
tP.A3	TВР (А-3)	0…+1800
Термоэлектрические преобразователи по DIN 43710
tP.tL	TypeL	−200…+900

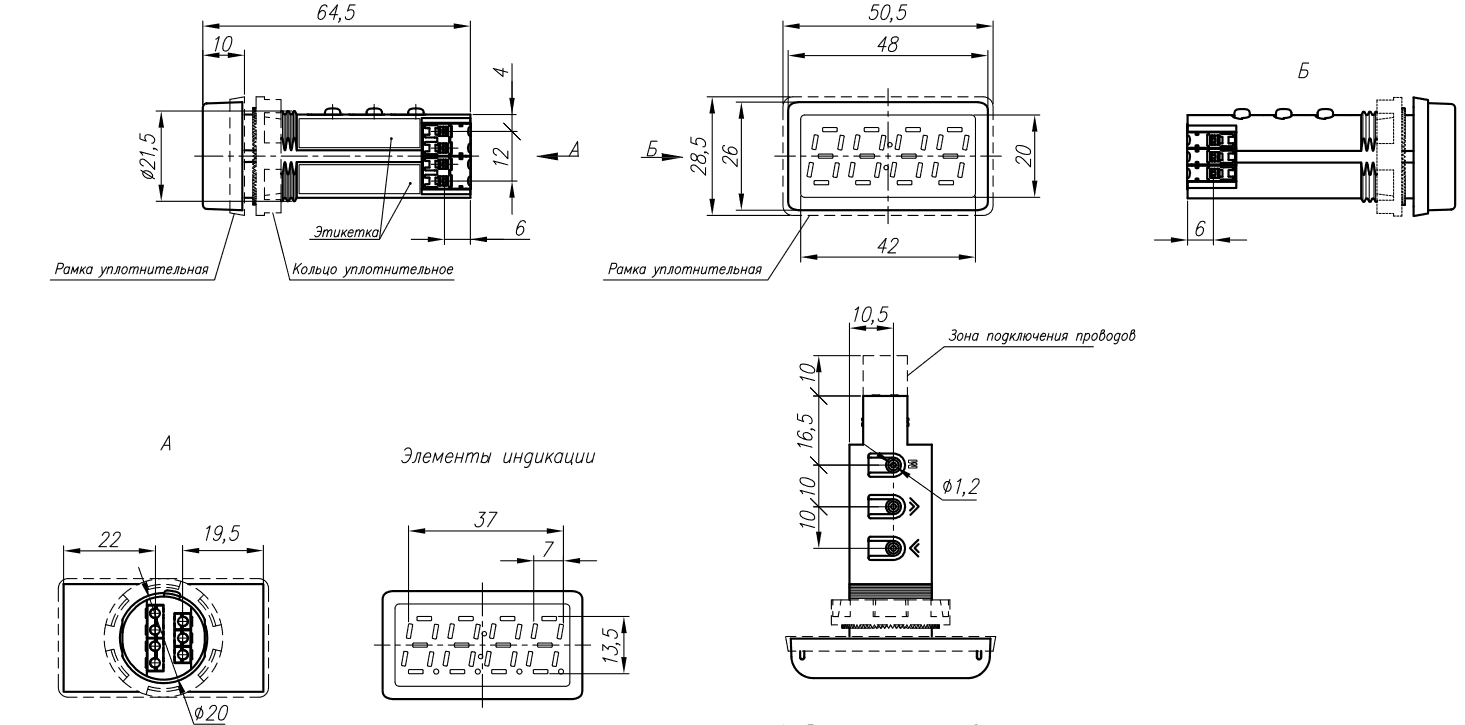

Габаритные размеры

Версия: 2023-01-19-ЛВС

Артикул	Цвет индикации прибора	Срок поставки	Стоимость
Зеленый Красный

Артикул	Модель	Цвет индикации прибора	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Цвет индикации прибора	Срок поставки	Стоимость
F89057	ИТП-16.ЗЛ.Щ9.К	Зеленый	2...4 недели	7493 руб. – +
F89058	ИТП-16.КР.Щ9.К	Красный	2...4 недели	7493 руб. – +

Отзывы на этот товар пока отсутствуют.
