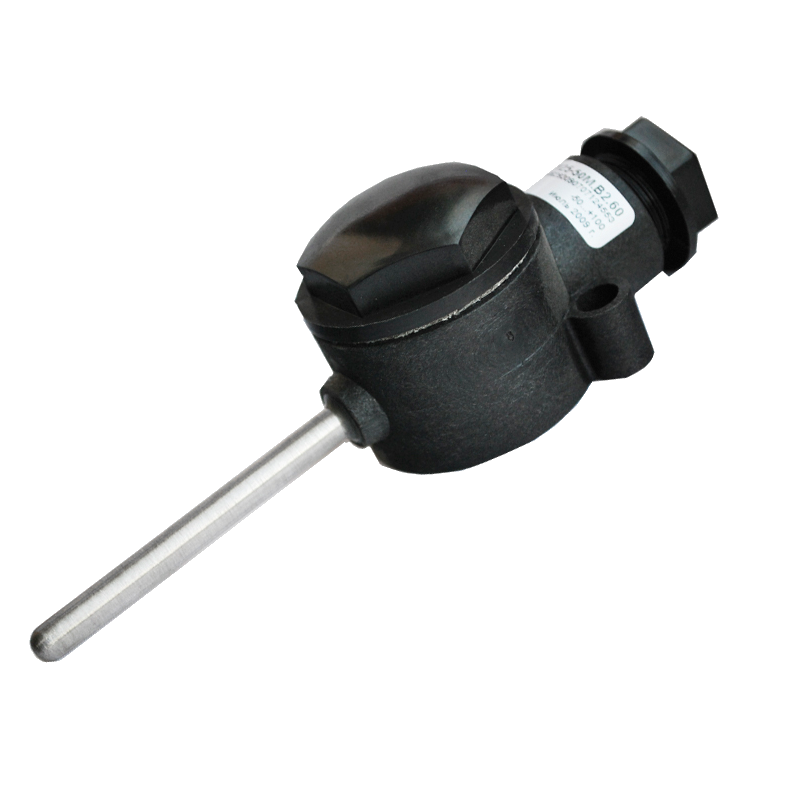

Термопреобразователь сопротивления для измерения температуры воздуха дТС125

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50М, Pt100
Диапазон измеряемых температур: –60…+85°C
Класс допуска: B
Длина монтажной части: 60 мм
Диаметр монтажной части: 6 мм
Материал корпуса датчика: сталь 12Х18Н10Т
Исполнение коммутационной головки: пластмасса

В закладки

от 1 332 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

Термосопротивления с пластмассовой коммутационной головкой позволяют измерять температуру до +500 °С (ДТС с платиновым ЧЭ) и до +180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

+200°C - для клеммных головок из силумина;
+120°C - для головок из полиамида.

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

- в диапазоне температур от −50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от −196 (−60 °С – для РТ100, РТ500, РТ1000) до −50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

ДТС с медным ЧЭ:

- в диапазоне температур от −50 до +180 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Основные преимущества термопреобразователей сопротивления ОВЕН:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):

Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
Полная взаимозаменяемость с наиболее распространенными зарубежными моделями

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–30...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–50...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–50...+250 (500) °С	–50...+150 (180) °С

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)

Т – температура измеряемой среды, °С.

Технические характеристики:

Параметры	Значение
НСХ	50М; Pt100
Рабочий диапазон измеряемых температур	–60…+85°C
Класс допуска	В
Показатель тепловой инерции	15 с
Схема соединения внутренних проводников	2-проводная
Длина монтажной части	60 мм

Габаритные размеры:

Габаритные размеры

L = 60 мм

Версия: 2021-07-26-КВА

Артикул	Градуировка	Класс допуска	Схема	Длина монтажной части, мм	Срок поставки	Стоимость
50М 100М 50П 100П Pt100 Pt1000	A B C	2-х проводная 3-х проводная 4-х проводная	60 80 100

Артикул	Градуировка	Класс допуска	Схема	Длина монтажной части, мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Градуировка	Класс допуска	Схема	Длина монтажной части, мм	Срок поставки	Стоимость
V59328	50М	B	2-х проводная	60	Со склада	1332 руб. – +
V59350	Pt100	B	3-х проводная	60	Со склада	1920 руб. – +
V59333	Pt1000	B	2-х проводная	60	Со склада	1920 руб. – +

Артикул	Градуировка	Класс допуска	Схема	Длина монтажной части, мм	Срок поставки	Стоимость
V59322	50М	A	2-х проводная	60	2...4 недели	По запросу ₽
V59376	50М	A	2-х проводная	80	2...4 недели	По запросу ₽
V59430	50М	A	2-х проводная	100	2...4 недели	По запросу ₽
V59340	50М	A	3-х проводная	60	2...4 недели	По запросу ₽
V59394	50М	A	3-х проводная	80	2...4 недели	По запросу ₽
V59448	50М	A	3-х проводная	100	2...4 недели	По запросу ₽
V59358	50М	A	4-х проводная	60	2...4 недели	По запросу ₽
V59412	50М	A	4-х проводная	80	2...4 недели	По запросу ₽
V59466	50М	A	4-х проводная	100	2...4 недели	По запросу ₽
V59328	50М	B	2-х проводная	60	Со склада	1332 руб. – +
V59382	50М	B	2-х проводная	80	2...4 недели	1530 руб. – +
V59436	50М	B	2-х проводная	100	2...4 недели	1530 руб. – +
V59346	50М	B	3-х проводная	60	2...4 недели	1332 руб. – +
V59400	50М	B	3-х проводная	80	2...4 недели	1530 руб. – +
V59454	50М	B	3-х проводная	100	2...4 недели	1530 руб. – +
V59364	50М	B	4-х проводная	60	2...4 недели	1332 руб. – +
V59418	50М	B	4-х проводная	80	2...4 недели	1530 руб. – +
V59472	50М	B	4-х проводная	100	2...4 недели	1530 руб. – +
V59334	50М	C	2-х проводная	60	2...4 недели	1332 руб. – +
V59388	50М	C	2-х проводная	80	2...4 недели	По запросу ₽
V59442	50М	C	2-х проводная	100	2...4 недели	По запросу ₽
V59352	50М	C	3-х проводная	60	2...4 недели	1332 руб. – +
V59406	50М	C	3-х проводная	80	2...4 недели	По запросу ₽
V59460	50М	C	3-х проводная	100	2...4 недели	1530 руб. – +
V59370	50М	C	4-х проводная	60	2...4 недели	1332 руб. – +
V59424	50М	C	4-х проводная	80	2...4 недели	По запросу ₽
V59478	50М	C	4-х проводная	100	2...4 недели	По запросу ₽
V59323	100М	A	2-х проводная	60	2...4 недели	По запросу ₽
V59377	100М	A	2-х проводная	80	2...4 недели	По запросу ₽
V59431	100М	A	2-х проводная	100	2...4 недели	По запросу ₽
V59341	100М	A	3-х проводная	60	2...4 недели	По запросу ₽
V59395	100М	A	3-х проводная	80	2...4 недели	По запросу ₽
V59449	100М	A	3-х проводная	100	2...4 недели	По запросу ₽
V59359	100М	A	4-х проводная	60	2...4 недели	По запросу ₽
V59413	100М	A	4-х проводная	80	2...4 недели	По запросу ₽
V59467	100М	A	4-х проводная	100	2...4 недели	По запросу ₽
V59329	100М	B	2-х проводная	60	2...4 недели	1584 руб. – +
V59383	100М	B	2-х проводная	80	2...4 недели	1822 руб. – +
V59437	100М	B	2-х проводная	100	2...4 недели	1822 руб. – +
V59347	100М	B	3-х проводная	60	2...4 недели	1584 руб. – +
V59401	100М	B	3-х проводная	80	2...4 недели	1822 руб. – +
V59455	100М	B	3-х проводная	100	2...4 недели	1822 руб. – +
V59365	100М	B	4-х проводная	60	2...4 недели	1584 руб. – +
V59419	100М	B	4-х проводная	80	2...4 недели	1822 руб. – +
V59473	100М	B	4-х проводная	100	2...4 недели	1822 руб. – +
V59335	100М	C	2-х проводная	60	2...4 недели	По запросу ₽
V59389	100М	C	2-х проводная	80	2...4 недели	По запросу ₽
V59443	100М	C	2-х проводная	100	2...4 недели	По запросу ₽
V59353	100М	C	3-х проводная	60	2...4 недели	1584 руб. – +
V59407	100М	C	3-х проводная	80	2...4 недели	1822 руб. – +
V59461	100М	C	3-х проводная	100	2...4 недели	По запросу ₽
V59371	100М	C	4-х проводная	60	2...4 недели	По запросу ₽
V59425	100М	C	4-х проводная	80	2...4 недели	По запросу ₽
V59479	100М	C	4-х проводная	100	2...4 недели	По запросу ₽
V59324	50П	A	2-х проводная	60	2...4 недели	По запросу ₽
V59378	50П	A	2-х проводная	80	2...4 недели	По запросу ₽
V59432	50П	A	2-х проводная	100	2...4 недели	По запросу ₽
V59342	50П	A	3-х проводная	60	2...4 недели	3773 руб. – +
V59396	50П	A	3-х проводная	80	2...4 недели	По запросу ₽
V59450	50П	A	3-х проводная	100	2...4 недели	По запросу ₽
V59360	50П	A	4-х проводная	60	2...4 недели	3773 руб. – +
V59414	50П	A	4-х проводная	80	2...4 недели	По запросу ₽
V59468	50П	A	4-х проводная	100	2...4 недели	4339 руб. – +
V59330	50П	B	2-х проводная	60	2...4 недели	По запросу ₽
V59384	50П	B	2-х проводная	80	2...4 недели	По запросу ₽
V59438	50П	B	2-х проводная	100	2...4 недели	По запросу ₽
V59348	50П	B	3-х проводная	60	2...4 недели	3144 руб. – +
V59402	50П	B	3-х проводная	80	2...4 недели	3616 руб. – +
V59456	50П	B	3-х проводная	100	2...4 недели	3616 руб. – +
V59366	50П	B	4-х проводная	60	2...4 недели	3144 руб. – +
V59420	50П	B	4-х проводная	80	2...4 недели	3616 руб. – +
V59474	50П	B	4-х проводная	100	2...4 недели	По запросу ₽
V59336	50П	C	2-х проводная	60	2...4 недели	По запросу ₽
V59390	50П	C	2-х проводная	80	2...4 недели	По запросу ₽
V59444	50П	C	2-х проводная	100	2...4 недели	По запросу ₽
V59354	50П	C	3-х проводная	60	2...4 недели	По запросу ₽
V59408	50П	C	3-х проводная	80	2...4 недели	По запросу ₽
V59462	50П	C	3-х проводная	100	2...4 недели	По запросу ₽
V59372	50П	C	4-х проводная	60	2...4 недели	По запросу ₽
V59426	50П	C	4-х проводная	80	2...4 недели	По запросу ₽
V59480	50П	C	4-х проводная	100	2...4 недели	По запросу ₽
V59325	100П	A	2-х проводная	60	2...4 недели	По запросу ₽
V59379	100П	A	2-х проводная	80	2...4 недели	По запросу ₽
V59433	100П	A	2-х проводная	100	2...4 недели	По запросу ₽
V59343	100П	A	3-х проводная	60	2...4 недели	3888 руб. – +
V59397	100П	A	3-х проводная	80	2...4 недели	4471 руб. – +
V59451	100П	A	3-х проводная	100	2...4 недели	По запросу ₽
V59361	100П	A	4-х проводная	60	2...4 недели	3888 руб. – +
V59415	100П	A	4-х проводная	80	2...4 недели	4471 руб. – +
V59469	100П	A	4-х проводная	100	2...4 недели	4471 руб. – +
V59331	100П	B	2-х проводная	60	2...4 недели	3240 руб. – +
V59385	100П	B	2-х проводная	80	2...4 недели	3726 руб. – +
V59439	100П	B	2-х проводная	100	2...4 недели	3726 руб. – +
V59349	100П	B	3-х проводная	60	2...4 недели	3240 руб. – +
V59403	100П	B	3-х проводная	80	2...4 недели	3726 руб. – +
V59457	100П	B	3-х проводная	100	2...4 недели	3726 руб. – +
V59367	100П	B	4-х проводная	60	2...4 недели	3240 руб. – +
V59421	100П	B	4-х проводная	80	2...4 недели	3726 руб. – +
V59475	100П	B	4-х проводная	100	2...4 недели	3726 руб. – +
V59337	100П	C	2-х проводная	60	2...4 недели	По запросу ₽
V59391	100П	C	2-х проводная	80	2...4 недели	По запросу ₽
V59445	100П	C	2-х проводная	100	2...4 недели	По запросу ₽
V59355	100П	C	3-х проводная	60	2...4 недели	По запросу ₽
V59409	100П	C	3-х проводная	80	2...4 недели	По запросу ₽
V59463	100П	C	3-х проводная	100	2...4 недели	По запросу ₽
V59373	100П	C	4-х проводная	60	2...4 недели	По запросу ₽
V59427	100П	C	4-х проводная	80	2...4 недели	По запросу ₽
V59481	100П	C	4-х проводная	100	2...4 недели	По запросу ₽
V59326	Pt100	A	2-х проводная	60	2...4 недели	По запросу ₽
V59380	Pt100	A	2-х проводная	80	2...4 недели	По запросу ₽
V59434	Pt100	A	2-х проводная	100	2...4 недели	По запросу ₽
V59344	Pt100	A	3-х проводная	60	2...4 недели	2304 руб. – +
V59398	Pt100	A	3-х проводная	80	2...4 недели	2650 руб. – +
V59452	Pt100	A	3-х проводная	100	2...4 недели	2650 руб. – +
V59362	Pt100	A	4-х проводная	60	2...4 недели	2304 руб. – +
V59416	Pt100	A	4-х проводная	80	2...4 недели	2650 руб. – +
V59470	Pt100	A	4-х проводная	100	2...4 недели	2650 руб. – +
V59332	Pt100	B	2-х проводная	60	2...4 недели	1920 руб. – +
V59386	Pt100	B	2-х проводная	80	2...4 недели	2208 руб. – +
V59440	Pt100	B	2-х проводная	100	2...4 недели	2208 руб. – +
V59350	Pt100	B	3-х проводная	60	Со склада	1920 руб. – +
V59404	Pt100	B	3-х проводная	80	2...4 недели	2208 руб. – +
V59458	Pt100	B	3-х проводная	100	2...4 недели	2208 руб. – +
V59368	Pt100	B	4-х проводная	60	2...4 недели	1920 руб. – +
V59422	Pt100	B	4-х проводная	80	2...4 недели	2208 руб. – +
V59476	Pt100	B	4-х проводная	100	2...4 недели	2208 руб. – +
V59338	Pt100	C	2-х проводная	60	2...4 недели	По запросу ₽
V59392	Pt100	C	2-х проводная	80	2...4 недели	По запросу ₽
V59446	Pt100	C	2-х проводная	100	2...4 недели	По запросу ₽
V59356	Pt100	C	3-х проводная	60	2...4 недели	1920 руб. – +
V59410	Pt100	C	3-х проводная	80	2...4 недели	2208 руб. – +
V59464	Pt100	C	3-х проводная	100	2...4 недели	По запросу ₽
V59374	Pt100	C	4-х проводная	60	2...4 недели	По запросу ₽
V59428	Pt100	C	4-х проводная	80	2...4 недели	По запросу ₽
V59482	Pt100	C	4-х проводная	100	2...4 недели	По запросу ₽
V59327	Pt1000	A	2-х проводная	60	2...4 недели	По запросу ₽
V59381	Pt1000	A	2-х проводная	80	2...4 недели	По запросу ₽
V59435	Pt1000	A	2-х проводная	100	2...4 недели	По запросу ₽
V59345	Pt1000	A	3-х проводная	60	2...4 недели	2304 руб. – +
V59399	Pt1000	A	3-х проводная	80	2...4 недели	По запросу ₽
V59453	Pt1000	A	3-х проводная	100	2...4 недели	2650 руб. – +
V59363	Pt1000	A	4-х проводная	60	2...4 недели	2304 руб. – +
V59417	Pt1000	A	4-х проводная	80	2...4 недели	2650 руб. – +
V59471	Pt1000	A	4-х проводная	100	2...4 недели	2650 руб. – +
V59333	Pt1000	B	2-х проводная	60	Со склада	1920 руб. – +
V59387	Pt1000	B	2-х проводная	80	2...4 недели	2208 руб. – +
V59441	Pt1000	B	2-х проводная	100	2...4 недели	2208 руб. – +
V59351	Pt1000	B	3-х проводная	60	2...4 недели	1920 руб. – +
V59405	Pt1000	B	3-х проводная	80	2...4 недели	2208 руб. – +
V59459	Pt1000	B	3-х проводная	100	2...4 недели	2208 руб. – +
V59369	Pt1000	B	4-х проводная	60	2...4 недели	1920 руб. – +
V59423	Pt1000	B	4-х проводная	80	2...4 недели	По запросу ₽
V59477	Pt1000	B	4-х проводная	100	2...4 недели	2208 руб. – +
V59339	Pt1000	C	2-х проводная	60	2...4 недели	1920 руб. – +
V59393	Pt1000	C	2-х проводная	80	2...4 недели	По запросу ₽
V59447	Pt1000	C	2-х проводная	100	2...4 недели	По запросу ₽
V59357	Pt1000	C	3-х проводная	60	2...4 недели	1920 руб. – +
V59411	Pt1000	C	3-х проводная	80	2...4 недели	По запросу ₽
V59465	Pt1000	C	3-х проводная	100	2...4 недели	По запросу ₽
V59375	Pt1000	C	4-х проводная	60	2...4 недели	По запросу ₽
V59429	Pt1000	C	4-х проводная	80	2...4 недели	По запросу ₽
V59483	Pt1000	C	4-х проводная	100	2...4 недели	По запросу ₽

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары
