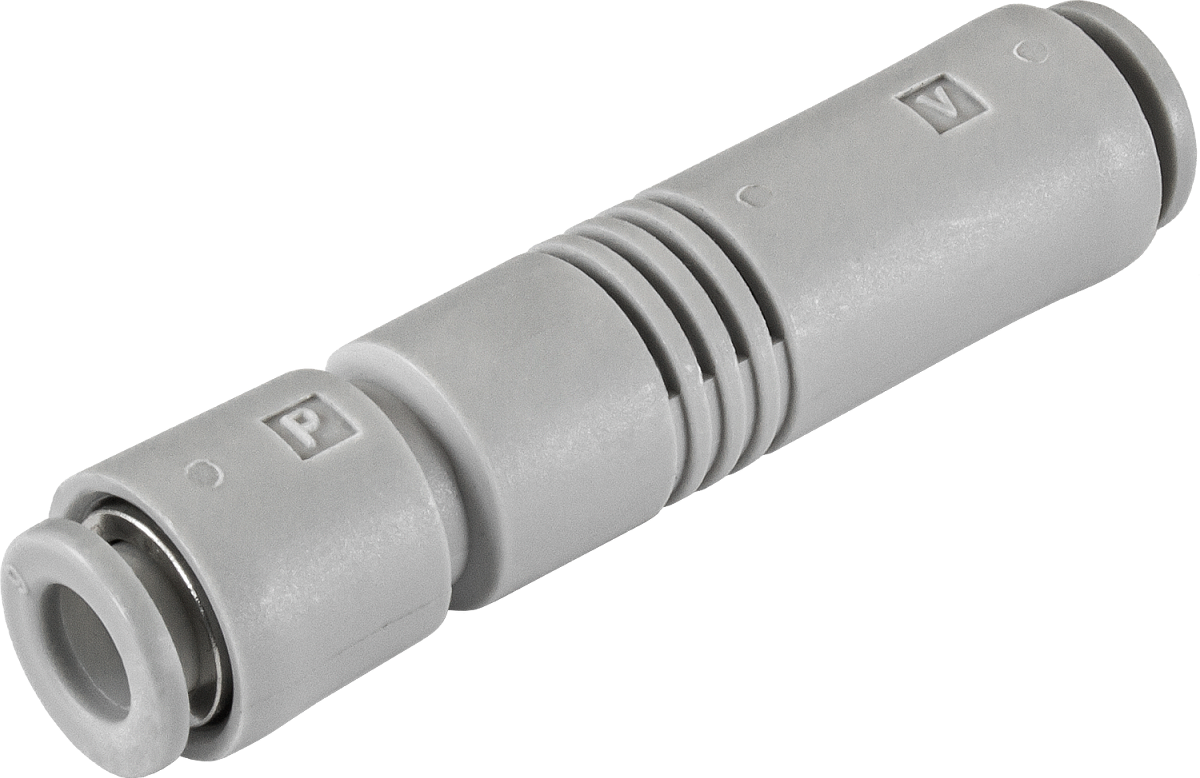

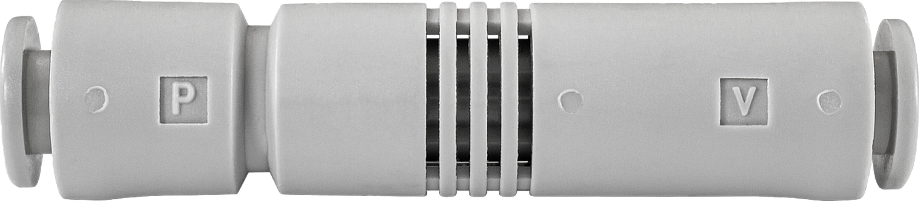

Базовый вакуумный эжектор AZU

Предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −48 кПа, −85 кПа
Максимальный вакуумный расход: 7...21 л/мин
Расход воздуха: 9...19 л/мин
Рабочее давление: 0,45 МПа
Уровень шума: 68...70 дБА
Диаметр сопла: 0,5 мм, 0,7 мм
Материал корпуса: термопластик ПБТ

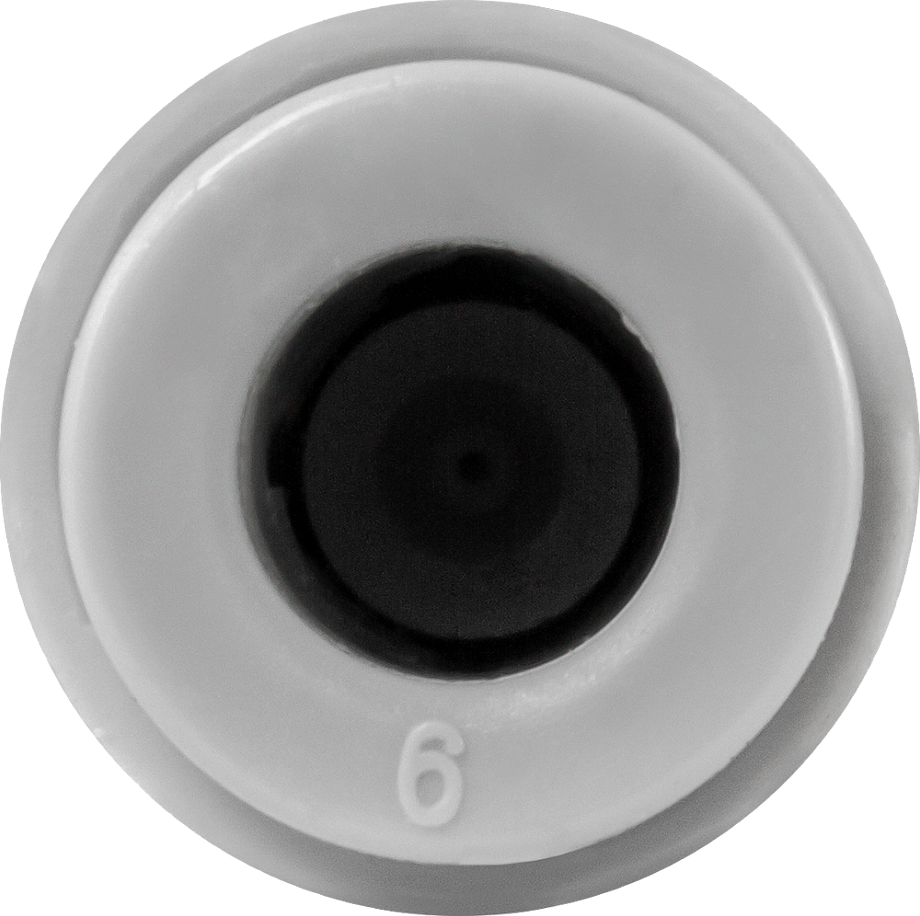

Присоединение: быстроразъемное ∅ 6 мм – выход вакуума и вход сжатого воздуха

В закладки

от 1 076 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Вакуумный эжектор AZU предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности:

Модификации:
– S для более глубокого ваккума (до −85 кПа)
– L для большего вакуумного расхода (до 21 л/мин)
Одноступенчатый (одно сопло)
Прямоточная конструкция для установки непосредственно на шланг или трубку
Компактность и малый вес
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

Принцип работы:

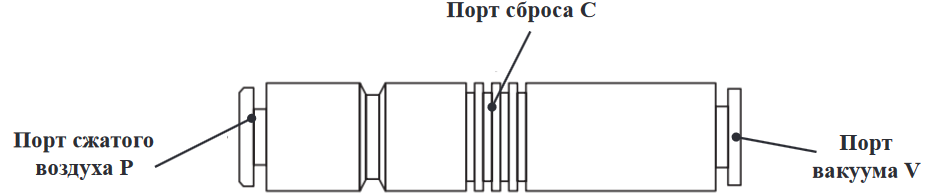

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С

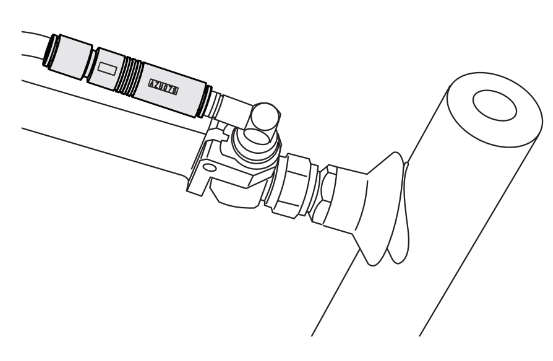

Пример использования:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Макс. вакуум	−48 кПа, −85 кПа
Макс. вакуумный расход	7...21 л/мин
Расход воздуха	9...19 л/мин
Номинальное рабочее давление	0,45 МПа
Уровень шума	68...70 дБА
Материал корпуса	термопластик ПБТ
Рабочая температура	+5...+60°C
Диаметр сопла	0,5 мм, 0,7 мм
Присоединение	Быстроразъемное ∅ 6 мм – выход вакуума и вход сжатого воздуха

Модификации прибора. Обозначение для заказа

1 Диаметр сопла: 05 – ∅ 0,5 мм; 07 – ∅ 0,7 мм. 2 Тип вакуума: S – до −85 кПа; L – до −48 кПа

Модификации прибора. Обозначение для заказа

1 Диаметр сопла:

05 – ∅ 0,5 мм;
07 – ∅ 0,7 мм.

2 Тип вакуума:

S – до −85 кПа;
L – до −48 кПа

Модификации:

Модель	Диаметр сопла, мм	Макс. вакуум, кПа	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	Выход вакуума	Вход сжатого воздуха	Габаритные размеры, мм	Вес, г
AZU05S	0,5	−85	7	9	68	быстроразъемное ∅ 6 мм		∅12,8×59	8
AZU07S	0,7	−85	12	19	68			∅12,8×65,5	9
AZU05L	0,5	−48	12	9	70			∅12,8×59	8
AZU07L	0,7	−48	21	19	70			∅12,8×65,5	9

Габаритные размеры

Модель	Размер L, мм
AZU05	59
AZU07	65,5

Версия: 2024-07-03-ШАР

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Срок поставки	Стоимость
0,5 0,7	-85 -48

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Срок поставки	Стоимость
O94724	AZU05S	0,5	-85	Со склада	1076 руб. – +
O94725	AZU07S	0,7	-85	Со склада	1213 руб. – +
O94727	AZU07L	0,7	-48	Со склада	1213 руб. – +

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Срок поставки	Стоимость
O94724	AZU05S	0,5	-85	Со склада	1076 руб. – +
O94726	AZU05L	0,5	-48	120 дней	1076 руб. – +
O94725	AZU07S	0,7	-85	Со склада	1213 руб. – +
O94727	AZU07L	0,7	-48	Со склада	1213 руб. – +
