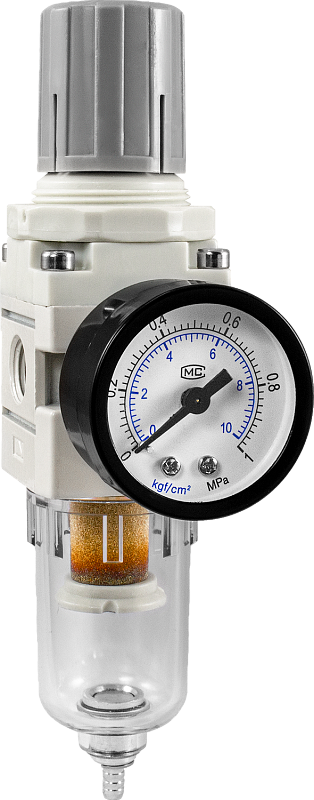

Фильтр-регулятор ФР-Х000
Прибор для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
- Диапазон регулировки: 0,05...0,85 МПа
- Расход воздуха: 550...5500 л/мин
- Тонкость очистки: 5 мкм или 25 мкм
- Присоединение: G¼"...G1"
- Рабочая температура: +5...+60°С
- Рабочее давление: 0,05...1 МПа
Является аналогом:
| Производитель | EMC | Camozzi | Airtac | Festo | SMC |
| Модель/серия | EW | Серия MX-FR | AFR/BFR | LFR | AW |
Фильтр-влагоотделитель с регулятором давления ФР-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
Особенности:
- Регулятор давления и фильтр-влагоотделитель в одном корпусе
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата

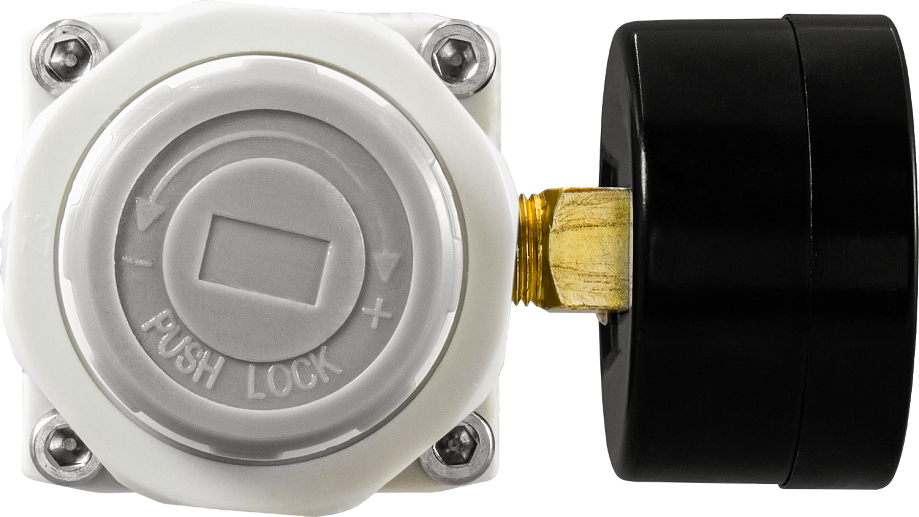

- Рукоятка легко фиксируется в нужном положении нажатием
- Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с ФР-3000 стакан защищен металлическим кожухом)
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Диапазон регулировки
| 0,05...0,85 МПа |
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1"
|
| Присоединение манометра
| G⅛"...G¼"
|
| Расход воздуха
| 550...5500 л/мин
|
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Присоединение манометра | Габаритные размеры, мм | Вес, г
|
| ФР-2000-14
| 550
| G¼" | G⅛"
| 163×54×87,5 | 360
|
| ФР-3000-14
| 2000
| G¼" | G⅛"
| 203×54×92 | 560
|
| ФР-3000-38
| 2000
| G⅜" | G⅛"
| 203×54×92 | 560
|
| ФР-4000-12
| 4000
| G½" | G¼"
| 250×70×117,2 | 1150
|
| ФР-4000-34
| 4500
| G¾" | G¼"
| 267×70×119,7 | 1210
|
| ФР-5000-34
| 5500
| G¾" | G¼"
| 338×70×124,7 | 1700
|
| ФР-5000-1
| 5500
| G1" | G¼"
| 338×70×124,7 | 1700
|

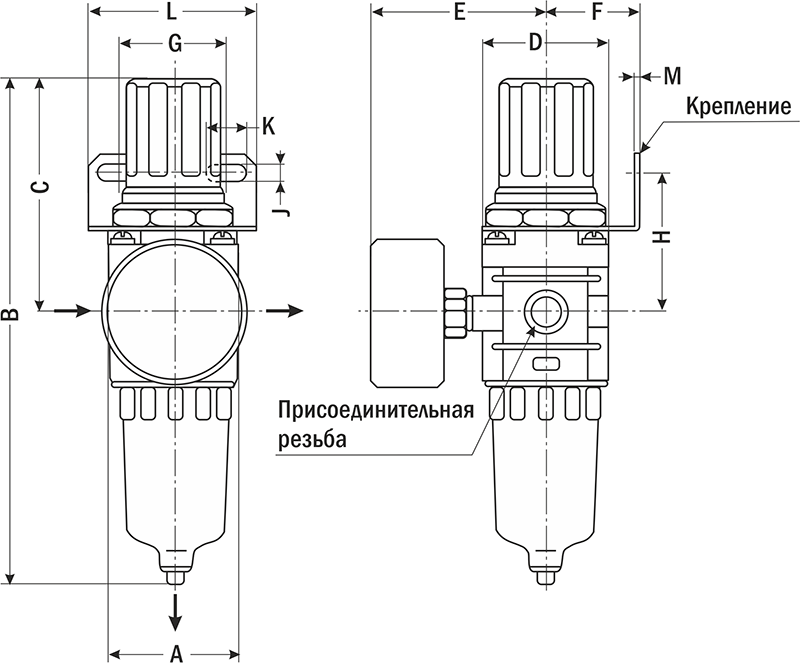

| Габаритные размеры |
 |
| ФР-2000 |
 |
| ФР-3000, ФР-4000, ФР-5000 |
| Модель
| Размеры, мм
| |||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| N*
| P
| |
| ФР-2000 | 40
| 163
| 73
| 40
| 56
| 31,5
| 32,5
| 41,5
| 5,5
| 15
| 54
| 2,3
| 33,5
| 40
|
| ФР-3000 | 53
| 203
| 86
| 53
| 53
| 39
| 40
| 46
| 6,5
| 8
| 54
| 2
| 42,5
| 56
|
| ФР-4000-12 | 70
| 250
| 107
| 70
| 68
| 49,2
| 54
| 53,5
| 8,5
| 10,5
| 70
| 2
| 52,5
| 73
|
| ФР-4000-34 | 75
| 267
| 114
| 70
| 70,5
| 49,2
| 54
| 55,5
| 8,5
| 10,5
| 70
| 2,3
| 52,5
| 73
|
| ФР-5000 | 90
| 338
| 116
| 90
| 75,5
| 49,2
| 54
| 62
| 8,5
| 10,5
| 70
| 2
| 52,5
| 90
|
* N – диаметр отверстия в крепежной панели
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.07.2024 | 0.59 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Модель, расход
|
Присоединение | Тонкость очистки, мкм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Модель, расход
|
Присоединение | Тонкость очистки, мкм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O97519 | ФР-2000-14-5 | ФР-2000, 550 л/мин | 1/4" | 5 | Со склада | 1794 руб. |
| O97526 | ФР-2000-14-25 | ФР-2000, 550 л/мин | 1/4" | 25 | Со склада | 1638 руб. |
| O97520 | ФР-3000-14-5 | ФР-3000, 2000 л/мин | 1/4" | 5 | Со склада | 2769 руб. |
| O97527 | ФР-3000-14-25 | ФР-3000, 2000 л/мин | 1/4" | 25 | Со склада | 2574 руб. |
| O97521 | ФР-3000-38-5 | ФР-3000, 2000 л/мин | 3/8" | 5 | Со склада | 2769 руб. |
| O97528 | ФР-3000-38-25 | ФР-3000, 2000 л/мин | 3/8" | 25 | Со склада | 2574 руб. |
| O97522 | ФР-4000-12-5 | ФР-4000, 4000 л/мин | 1/2" | 5 | Со склада (комплектация 1..72 часа) | 4641 руб. |
| O97529 | ФР-4000-12-25 | ФР-4000, 4000 л/мин | 1/2" | 25 | Со склада | 4134 руб. |
| O97523 | ФР-4000-34-5 | ФР-4000, 4500 л/мин | 3/4" | 5 | Со склада (комплектация 1..72 часа) | 5343 руб. |
| O97530 | ФР-4000-34-25 | ФР-4000, 4500 л/мин | 3/4" | 25 | Со склада | 4836 руб. |
| O97524 | ФР-5000-34-5 | ФР-5000, 5500 л/мин | 3/4" | 5 | Со склада (комплектация 1..72 часа) | 6162 руб. |
| O97531 | ФР-5000-34-25 | ФР-5000, 5500 л/мин | 3/4" | 25 | Со склада | 5850 руб. |
| O97525 | ФР-5000-1-5 | ФР-5000, 5500 л/мин | 1" | 5 | Со склада (комплектация 1..72 часа) | 6162 руб. |
| O97532 | ФР-5000-1-25 | ФР-5000, 5500 л/мин | 1" | 25 | Со склада | 5577 руб. |
| Артикул | Модель |
Модель, расход
|
Присоединение | Тонкость очистки, мкм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O97519 | ФР-2000-14-5 | ФР-2000, 550 л/мин | 1/4" | 5 | Со склада | 1794 руб. |
| O97526 | ФР-2000-14-25 | ФР-2000, 550 л/мин | 1/4" | 25 | Со склада | 1638 руб. |
| O97520 | ФР-3000-14-5 | ФР-3000, 2000 л/мин | 1/4" | 5 | Со склада | 2769 руб. |
| O97527 | ФР-3000-14-25 | ФР-3000, 2000 л/мин | 1/4" | 25 | Со склада | 2574 руб. |
| O97521 | ФР-3000-38-5 | ФР-3000, 2000 л/мин | 3/8" | 5 | Со склада | 2769 руб. |
| O97528 | ФР-3000-38-25 | ФР-3000, 2000 л/мин | 3/8" | 25 | Со склада | 2574 руб. |
| O97522 | ФР-4000-12-5 | ФР-4000, 4000 л/мин | 1/2" | 5 | Со склада (комплектация 1..72 часа) | 4641 руб. |
| O97529 | ФР-4000-12-25 | ФР-4000, 4000 л/мин | 1/2" | 25 | Со склада | 4134 руб. |
| O97523 | ФР-4000-34-5 | ФР-4000, 4500 л/мин | 3/4" | 5 | Со склада (комплектация 1..72 часа) | 5343 руб. |
| O97530 | ФР-4000-34-25 | ФР-4000, 4500 л/мин | 3/4" | 25 | Со склада | 4836 руб. |
| O97524 | ФР-5000-34-5 | ФР-5000, 5500 л/мин | 3/4" | 5 | Со склада (комплектация 1..72 часа) | 6162 руб. |
| O97531 | ФР-5000-34-25 | ФР-5000, 5500 л/мин | 3/4" | 25 | Со склада | 5850 руб. |
| O97525 | ФР-5000-1-5 | ФР-5000, 5500 л/мин | 1" | 5 | Со склада (комплектация 1..72 часа) | 6162 руб. |
| O97532 | ФР-5000-1-25 | ФР-5000, 5500 л/мин | 1" | 25 | Со склада | 5577 руб. |
