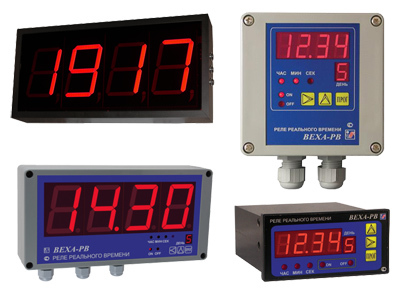

Реле реального времени ВЕХА-РВ
Для прибора имеется просмотр в 3D
Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени
- Количество шагов программы: 163
- Минимальный интервал времени работы программы: 1 с
- Режимы работы: суточный и недельный
- Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле
- Поддержание хода часов при пропадании питания

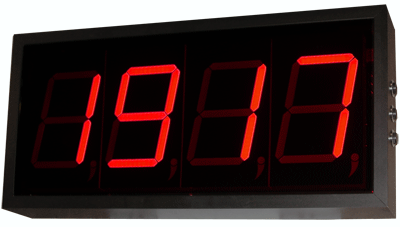

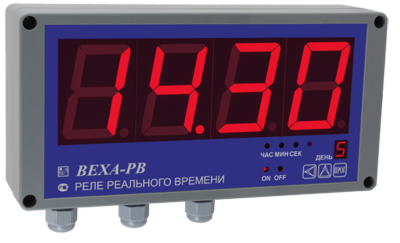

- Монтаж: в щит, на стену, большое настенное табло
Реле реального (календарного) времени ВЕХА-РВ предназначены для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени
Особенности:
- Суточный и недельный режим работы
- До 163 шагов программы в сутки
- Задание времени событий с точностью до 1 секунды
- Встроенный источник =24 В для питания активных датчиков
- Дискретный вход СТОП для принудительного размыкания реле 1 и/или реле 2
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
- Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле

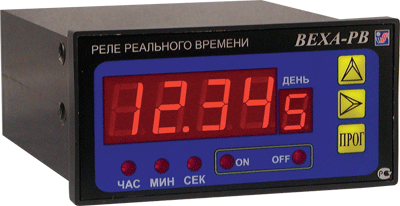

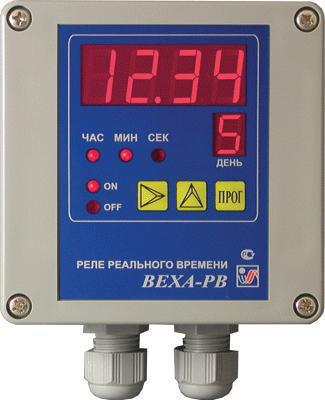

- 2 типа корпусов: щитовой (Щ), настенный (Н); возможно изготовление в виде табло
- Дополнительный логический вход и выходное устройство для датчика освещенности (опция)
| Параметр
| Значение
| ||
| Щ
| Н
| ||
| Количество шагов программы
| Суточный режим
| до 163
| |
| Недельный режим
| до 161 (23 в сутки)
| ||
| Минимальный интервал времени работы программы
| 1 с
| ||
| Формат задания времени событий
| чч.мм.сс
| ||
| Индикатор
| СД, четырехразрядный
| ||
| Высота символов
| 14 мм
| ||
| Количество подключаемых датчиков
(количество логических управляющих выходов) | 1(1) — стандартное исполнение
2(2) — при наличии датчика освещенности | ||
| Типы подключаемых датчиков
| «Сухой контакт», датчик освещенности
| ||
| Типы выходных устройств
| Р – Реле ~10 А, 220 В
K – управление оптотранзистором =50 В, 200 мА С – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA) Т – управление твердотельным реле =30 мА, 6...24 В (AR-SSR-...DA и AR-3SSR-...DA) | ||
| Потребляемая мощность
| < 5 ВА
| ||
| Питание
| ~85…245 В, 50…60 Гц, =95…300 В
=12…40 В | ||
| Условия эксплуатации
| Температура
| +5…+50°С
без конденсации влаги | +5…+50°С |
| Влажность
| ≤ (95 ± 3)%RH
| ||
| Давление
| 84…107 кПа
| ||
| Степень защиты
| IP20
| IP65
| |
| Габаритные размеры
| 48×96×100 мм
| 125×100×56 мм
| |
| Размеры врезного отверстия
| 42×90 мм
| − | |
| Габаритные размеры |
 |

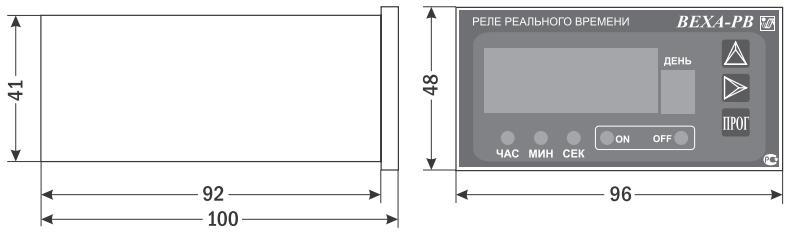

| Щ
|
 |

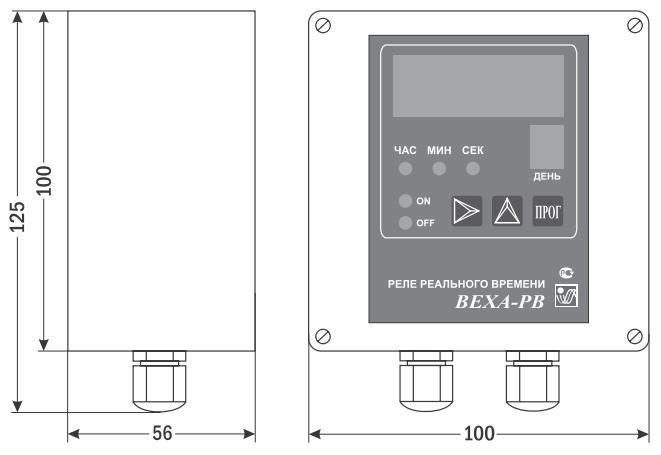

| Н
|
Версия: 2015-04-09 НТА
Документация и схемы
| Схема | Размер | Файл |

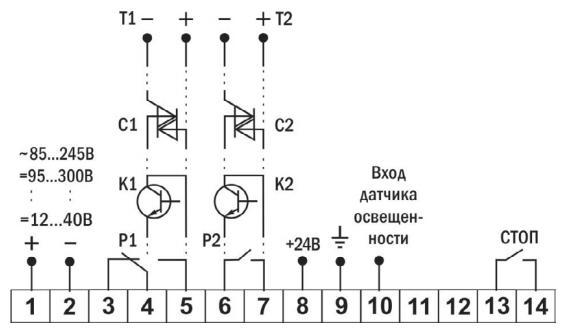

| Схема подключения | 0.02 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Технические характеристики прибора ВЕХА-РВ | 06.05.2013 | 0.31 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.38 Мб | |
| Сеть приборов, протокол MODBUS | 21.01.2015 | 0.3 Мб | |
| Сертификат соответствия | 29.03.2019 | 0.59 Мб | |
| «ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485 | 01.08.2012 | 1.05 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 11.10.2022 | 2.88 Мб | |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Корпус
|
Логический выход 1
|
Логический выход 2
|
Питание
|
Датчик освещенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Корпус
|
Логический выход 1
|
Логический выход 2
|
Питание
|
Датчик освещенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| G24117 | ВЕХА-РВ-Щ-РР-AC220 | Щ (щитовой) | Рх10А, ~250В | Рх10А, ~250В | ~(85…245)В | - | Со склада | 6466 руб. |
| G24118 | ВЕХА-РВ-Н-РР-AC220 | Н (настенный) | Рх10А, ~250В | Рх10А, ~250В | ~(85…245)В | - | Со склада | 8236 руб. |
