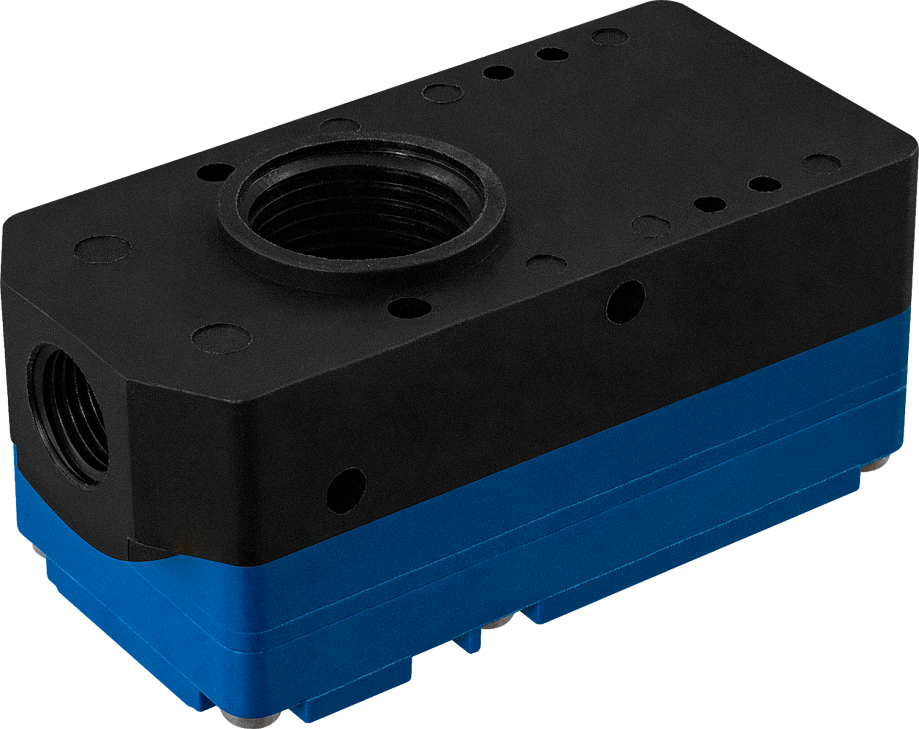

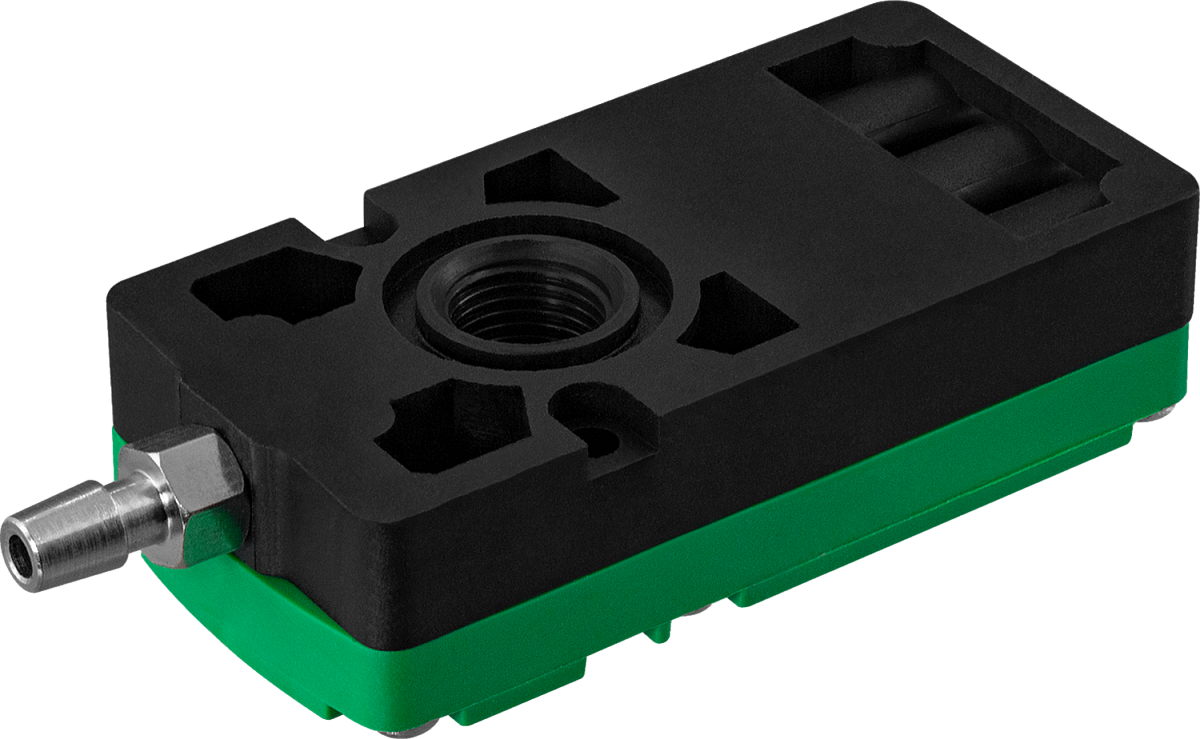

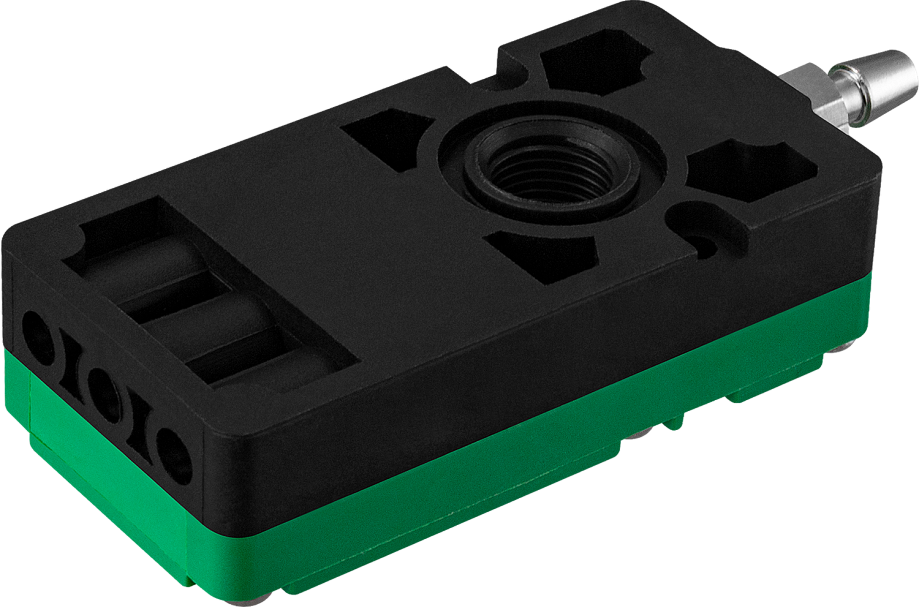

Миниатюрный вакуумный эжектор ABX

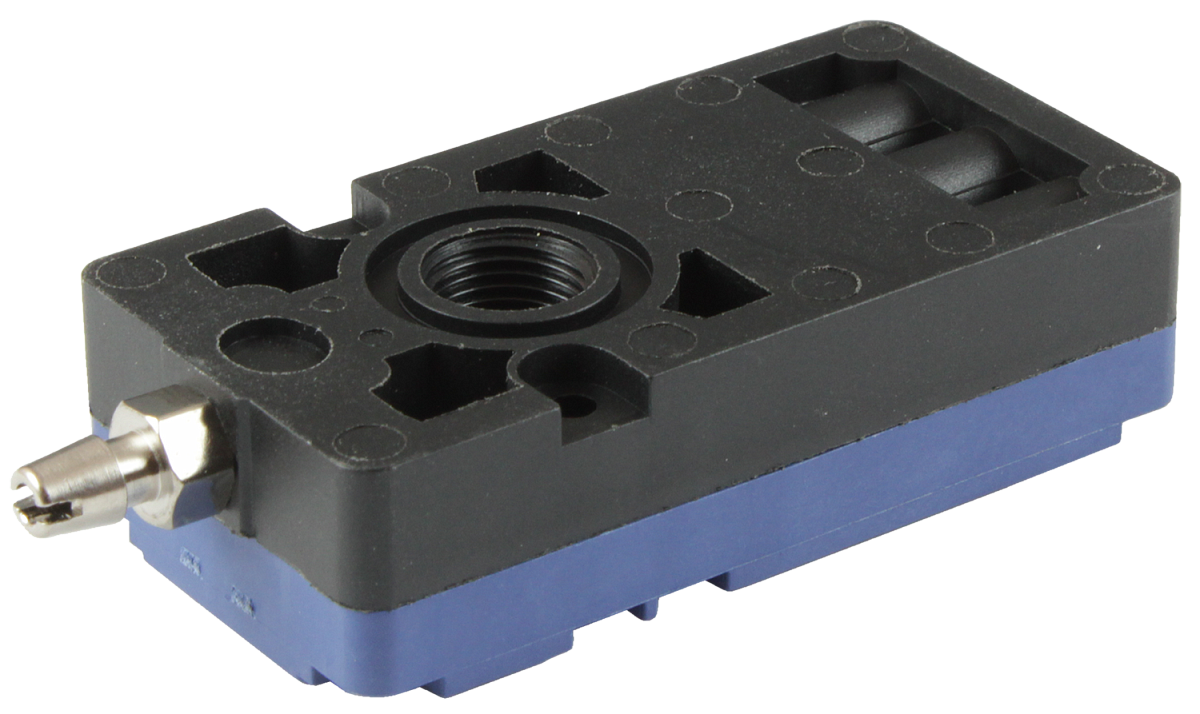

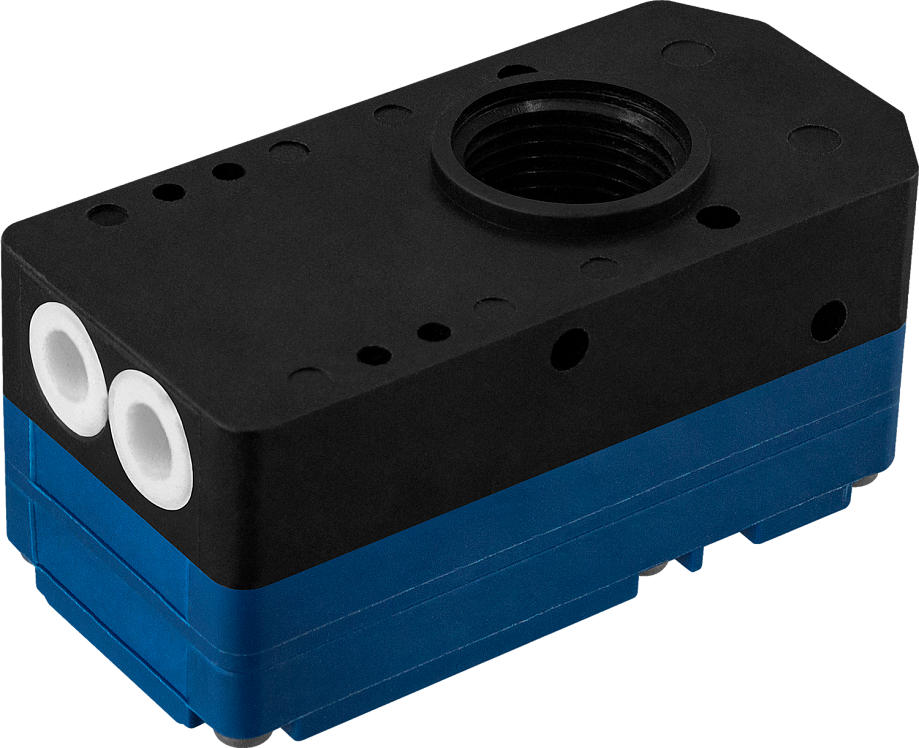

ABX20-B порты сброса с внутренним глушителем

Прибор для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −92 кПа
Максимальный вакуумный расход: 30...185 л/мин
Расход воздуха: 18...137 л/мин
Рабочее давление: 0,45...0,6 МПа
Уровень шума: 50...69 дБА
Материал уплотнения: NBR
Присоединение: G⅛", G⅜" – выход вакуума; G⅛", штуцер под трубку ∅ 5 мм – вход сжатого воздуха
Компактность и малый вес

В закладки

от 3 865 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Вакуумный эжектор ABX предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Особенности:

Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
Одноступенчатый (одно сопло)
Низкий уровень шума
Внутренний (типы А и В) или внешний (тип С) глушитель
Встроенный фильтр грубой очистки на порте вакуума
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

Принцип работы:

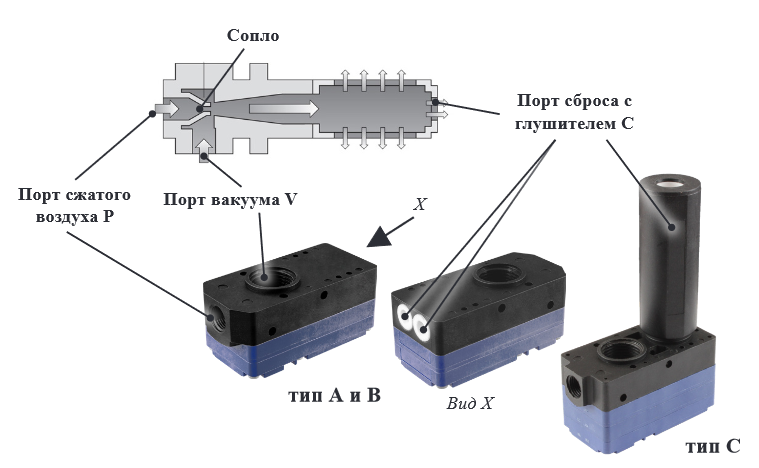

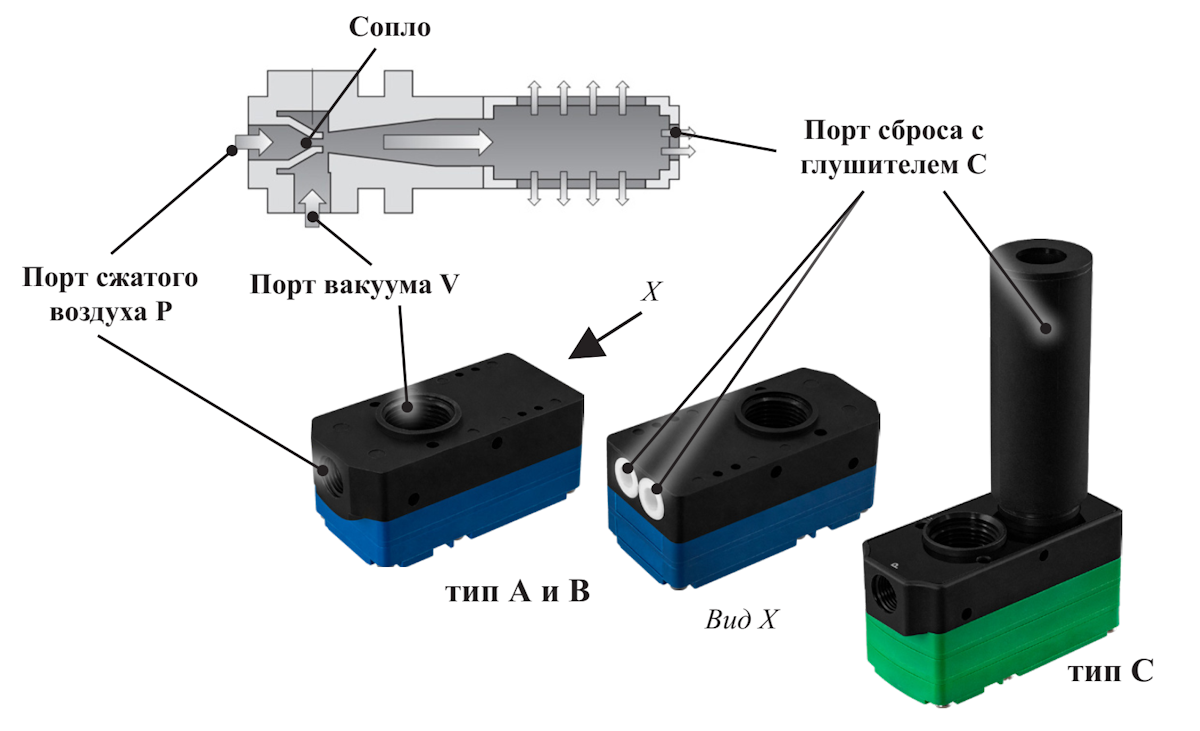

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем

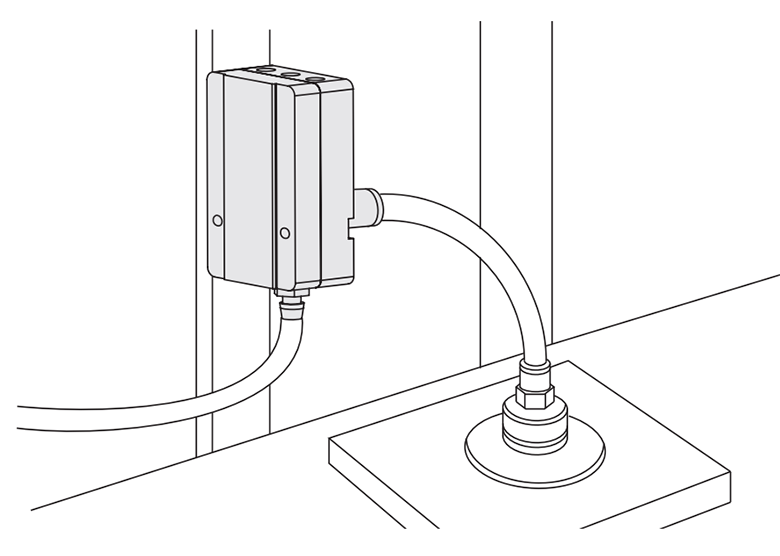

Пример использования:

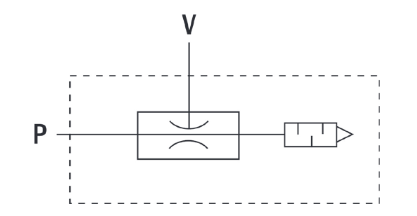

Пневматическая система:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Максимальный вакуум	−92 кПа
Максимальный вакуумный расход	30...185 л/мин
Потребление воздуха	18...137 л/мин
Диапазон рабочего давления	0,45...0,6 МПа оптимально 0,45...0,5 МПа
Максимальное давление	0,7 МПа
Уровень шума	50...69 дБА
Рабочая температура	−20...+80°C
Присоединение	G⅛″, G⅜″ – выход вакуума; G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха

Модификации прибора. Обозначение для заказа:

1 – Модификация:

– 5;

– ...

–30.

2 – Тип присоединения (характеристики см. в таблице):

– А;

– В;

– C.

Присоединение:

Тип присоединения	Выход вакуума	Вход сжатого воздуха	Глушитель	Модель эжектора
А	G⅛"	штуцер под трубку ∅5 мм	Внутренний	ABX5, ABX10
В	G⅜"	G⅛"	Внутренний	ABX5...30
С	G⅜"	G⅛"	Внешний	ABX5...30

Модификации:

Модель	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	Габаритные размеры, мм
Модель	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Уровень шума, дБА	тип A	тип B	тип C
ABX5	30...32	18...22	50...65	17×72,5×31	20,7×64×31	87,2×64×31
ABX10	52...63	31...40	55...68	17×72,5×31	20,7×64×31	87,2×64×31
ABX20	110...125	79...89	60...69	−	28×64×31	94,5×64×31
ABX30	180...185	128...137	60...69	−	35×64×31	101,5×64×31

Габаритные размеры

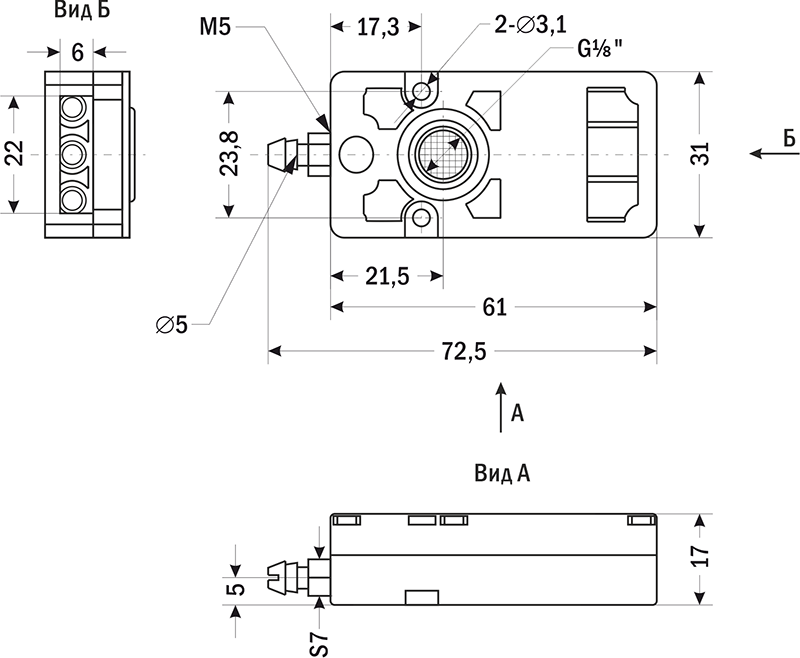

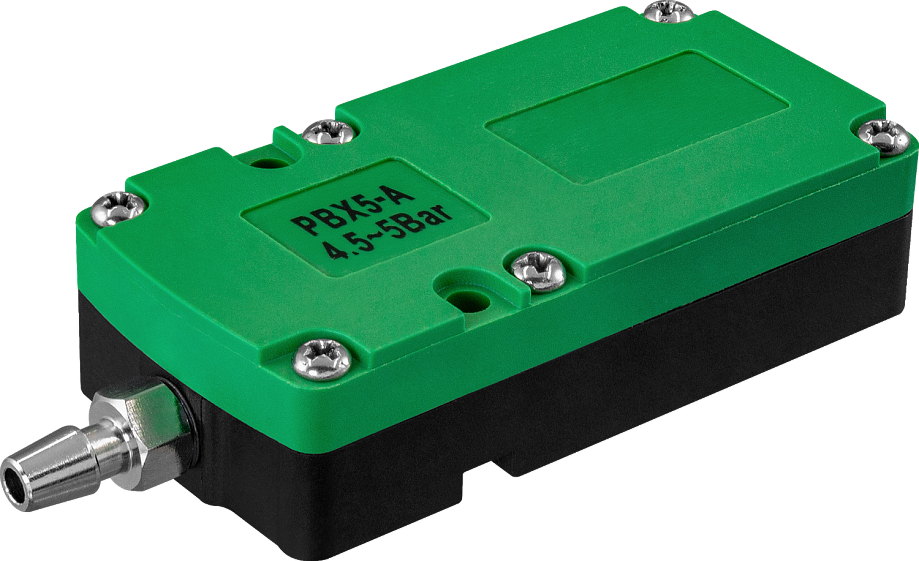

ABX5-A, ABX10-A

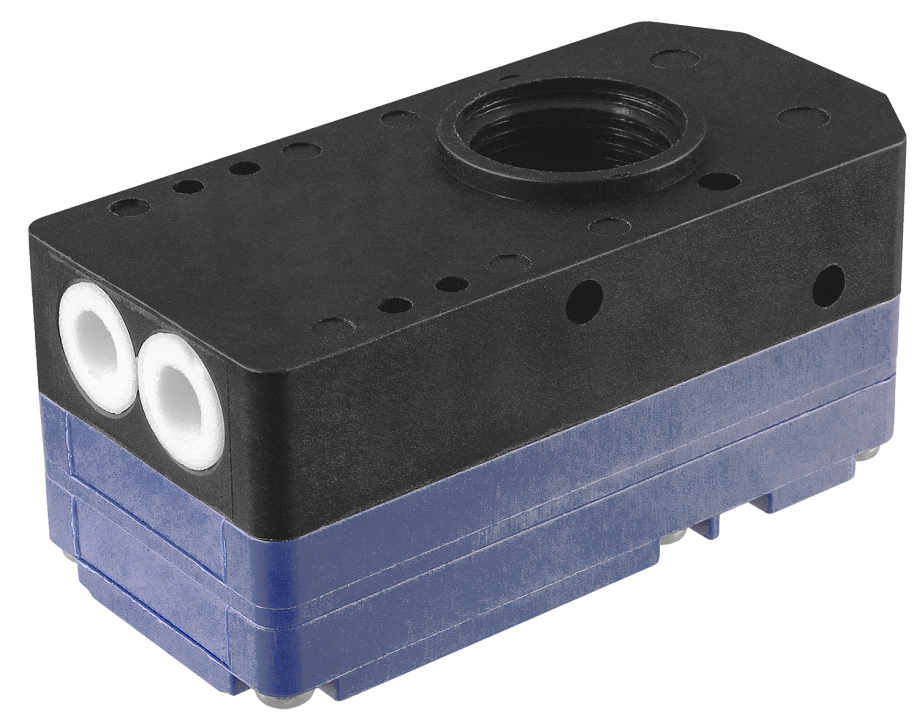

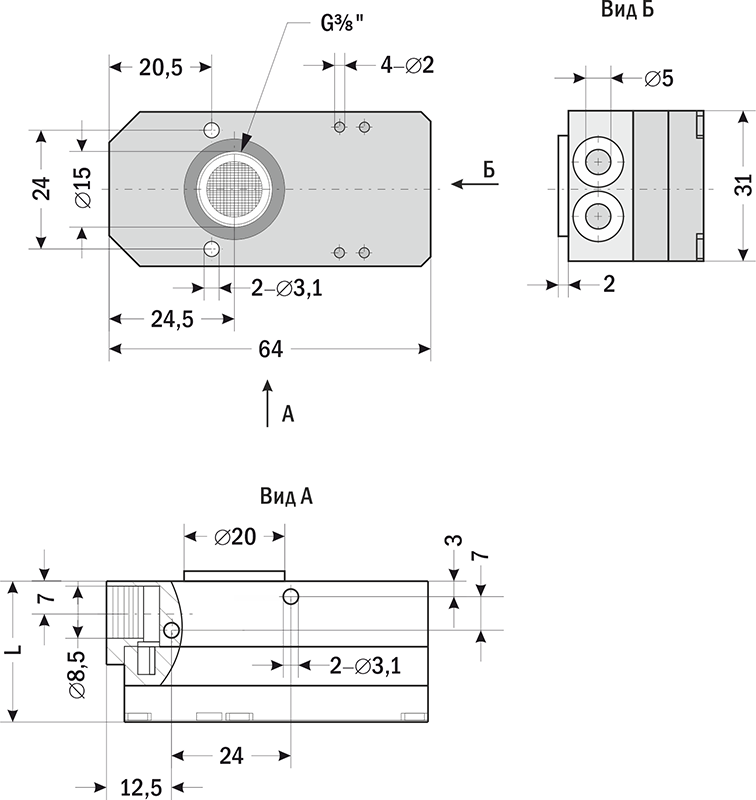

ABX5-B...ABX30-B

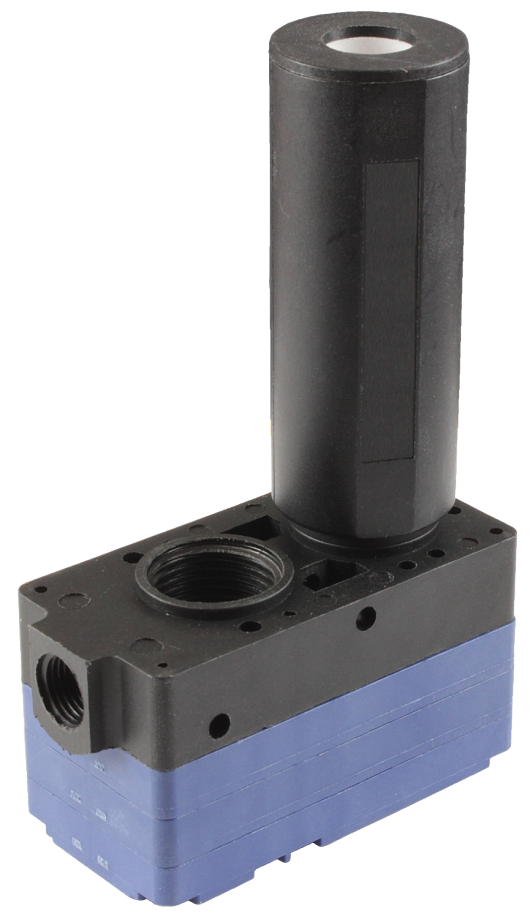

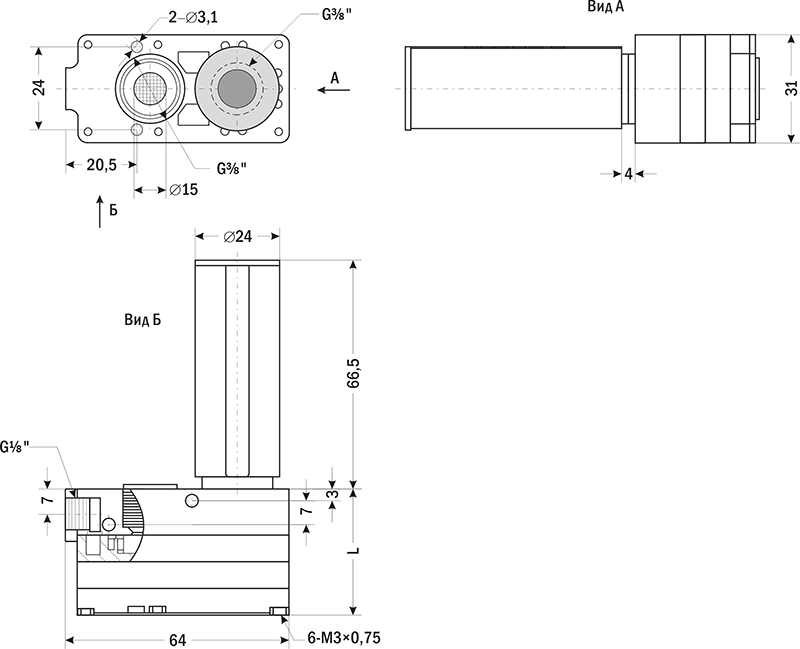

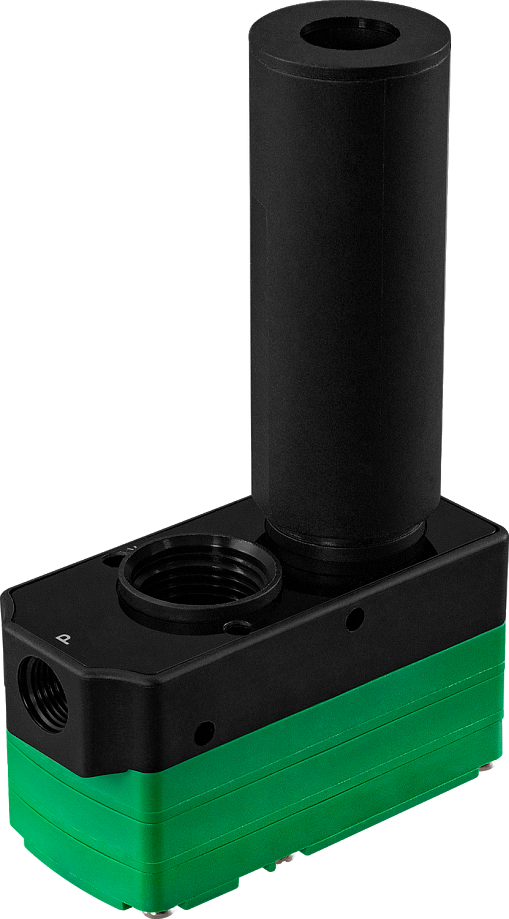

ABX5-C...ABX30-C

Модель	Размер L, мм	Вес, г
ABХ5-А	–	58
ABХ10-А	–	59
ABХ5-В, ABХ10-В	20,7	64
ABХ5-С, ABХ10-С	20,7	84
ABХ20-В	28	77
ABХ20-С	28	100
ABХ30-В	35	89
ABХ30-С	35	112

Версия: 2025-09-29-СДГ

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
ABX5 ABX10 ABX20 ABX30	штуцер под трубку ∅ 5 мм G1/8"	G1/8" G3/8"	Внешний Внутренний

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
O05673	ABX5	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	3865 руб. – +
O05674	ABX10	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	5308 руб. – +
O05681	ABX20	G1/8"	G3/8"	Внутренний	Со склада	8089 руб. – +
O05672	ABX30	G1/8"	G3/8"	Внешний	Со склада	12499 руб. – +

Артикул	Модель	Вход сжатого воздуха	Выход вакуума	Глушитель	Срок поставки	Стоимость
O05663	ABX5	штуцер под трубку ∅ 5 мм	G1/8"	Внешний	120 дней	8479 руб. – +
O05673	ABX5	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	3865 руб. – +
O05667	ABX5	штуцер под трубку ∅ 5 мм	G3/8"	Внешний	120 дней	8479 руб. – +
O05677	ABX5	штуцер под трубку ∅ 5 мм	G3/8"	Внутренний	120 дней	8479 руб. – +
O05665	ABX5	G1/8"	G1/8"	Внешний	120 дней	8479 руб. – +
O05675	ABX5	G1/8"	G1/8"	Внутренний	120 дней	8479 руб. – +
O05669	ABX5	G1/8"	G3/8"	Внешний	120 дней	4329 руб. – +
O05679	ABX5	G1/8"	G3/8"	Внутренний	120 дней	4040 руб. – +
O05664	ABX10	штуцер под трубку ∅ 5 мм	G1/8"	Внешний	120 дней	9231 руб. – +
O05674	ABX10	штуцер под трубку ∅ 5 мм	G1/8"	Внутренний	Со склада	5308 руб. – +
O05668	ABX10	штуцер под трубку ∅ 5 мм	G3/8"	Внешний	120 дней	9231 руб. – +
O05678	ABX10	штуцер под трубку ∅ 5 мм	G3/8"	Внутренний	120 дней	9231 руб. – +
O05666	ABX10	G1/8"	G1/8"	Внешний	120 дней	9231 руб. – +
O05676	ABX10	G1/8"	G1/8"	Внутренний	120 дней	9231 руб. – +
O05670	ABX10	G1/8"	G3/8"	Внешний	120 дней	5078 руб. – +
O05680	ABX10	G1/8"	G3/8"	Внутренний	120 дней	4785 руб. – +
O05671	ABX20	G1/8"	G3/8"	Внешний	120 дней	6634 руб. – +
O05681	ABX20	G1/8"	G3/8"	Внутренний	Со склада	8089 руб. – +
O05672	ABX30	G1/8"	G3/8"	Внешний	Со склада	12499 руб. – +
O05682	ABX30	G1/8"	G3/8"	Внутренний	120 дней	9516 руб. – +

Отзывы на этот товар пока отсутствуют.
