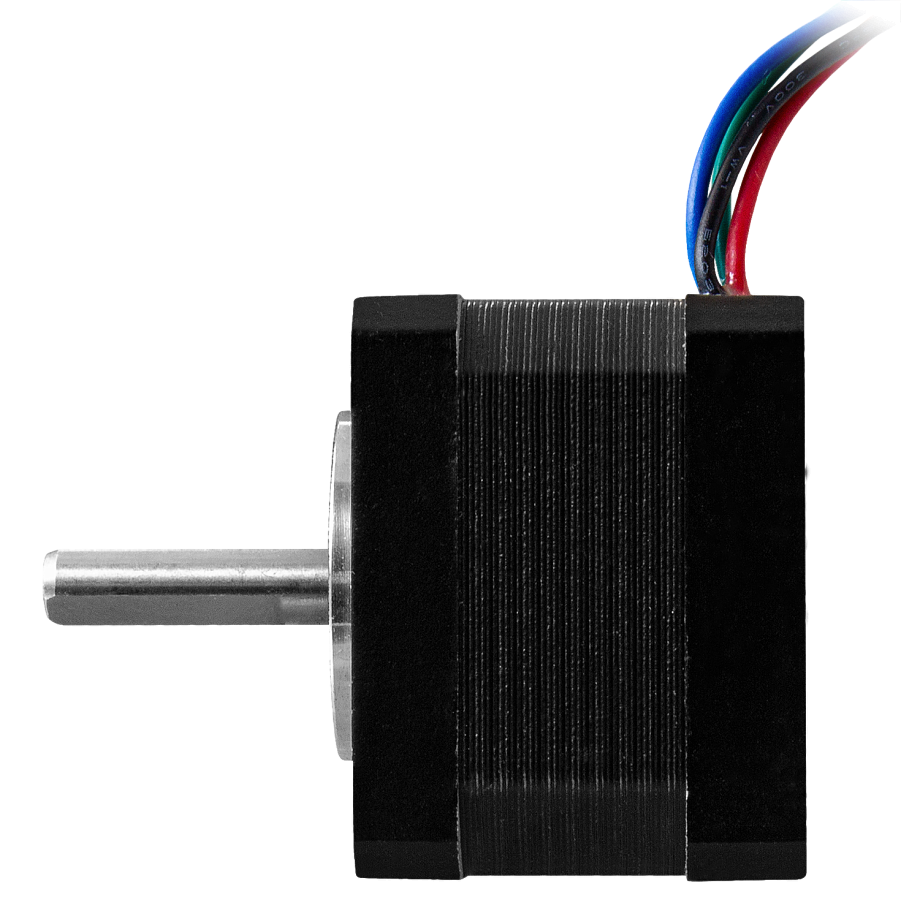

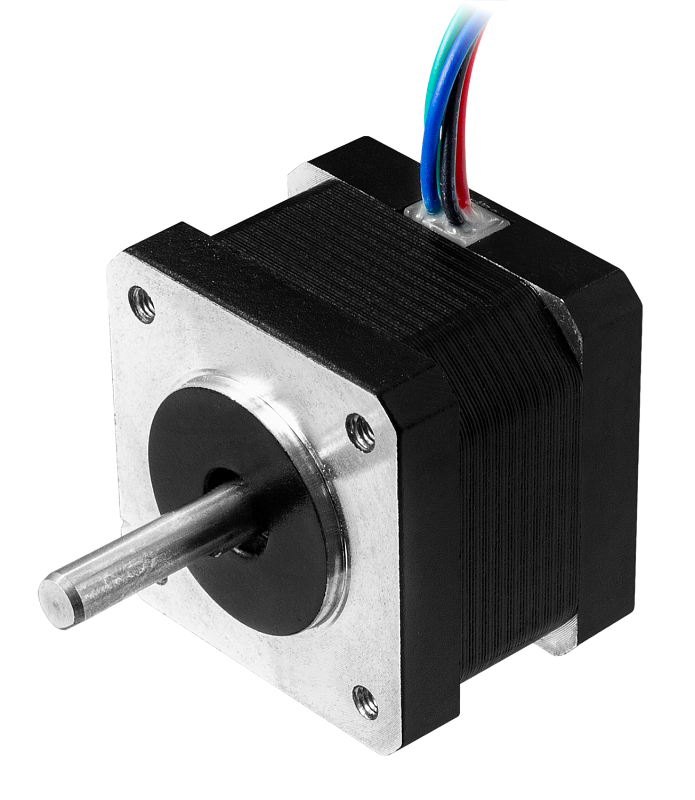

Гибридный шаговый двигатель ШДГ-35

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,1…0,18 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 14
Фланец: 35 мм

В закладки

от 1 443 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Гибридный шаговый двигатель ШДГ-35 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	14
Фланец	35 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-35.26,7-0,1/0,95	0,1	0,95	3,3	3,7	12	26,7
ШДГ-35.26,5-0,1/0,56	0,1	0,56	9,3	10,4	12	26,5
ШДГ-35.36,5-0,18/0,95	0,18	0,95	4,8	8	20	36,5
ШДГ-35.36,5-0,18/0,56	0,18	0,56	13,6	24,4	20	36,5

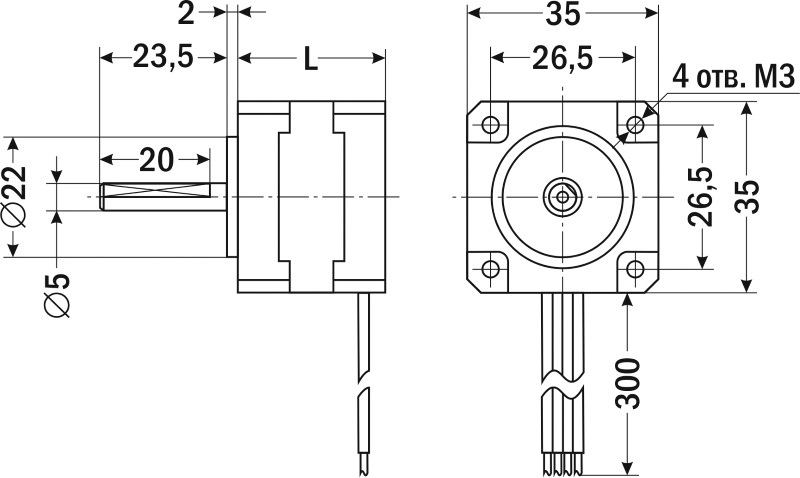

Габаритные размеры

Версия: 2017-12-07-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Длина штока,мм	Срок поставки	Стоимость
0,1 0,18	0,56 0,95	18,5 23,5

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Длина штока,мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Длина штока,мм	Срок поставки	Стоимость
K66744	ШДГ - 35.26,5 - 0,1/0,56	0,1	0,56	23,5	Со склада	2340 руб. – +
K66743	ШДГ - 35.26,7 - 0,1/0,95	0,1	0,95	18,5	Со склада	1443 руб. – +
K66747	ШДГ - 35.36,5 - 0,18/0,95	0,18	0,95	23,5	Со склада	2496 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Длина штока,мм	Срок поставки	Стоимость
K66744	ШДГ - 35.26,5 - 0,1/0,56	0,1	0,56	23,5	Со склада	2340 руб. – +
K66743	ШДГ - 35.26,7 - 0,1/0,95	0,1	0,95	18,5	Со склада	1443 руб. – +
K66746	ШДГ - 35.26,7 - 0,1/0,95	0,1	0,95	23,5	120 дней	2015 руб. – +
K66745	ШДГ - 35.36,5 - 0,18/0,56	0,18	0,56	23,5	Снято с производства	3380 руб. – +
K66747	ШДГ - 35.36,5 - 0,18/0,95	0,18	0,95	23,5	Со склада	2496 руб. – +
