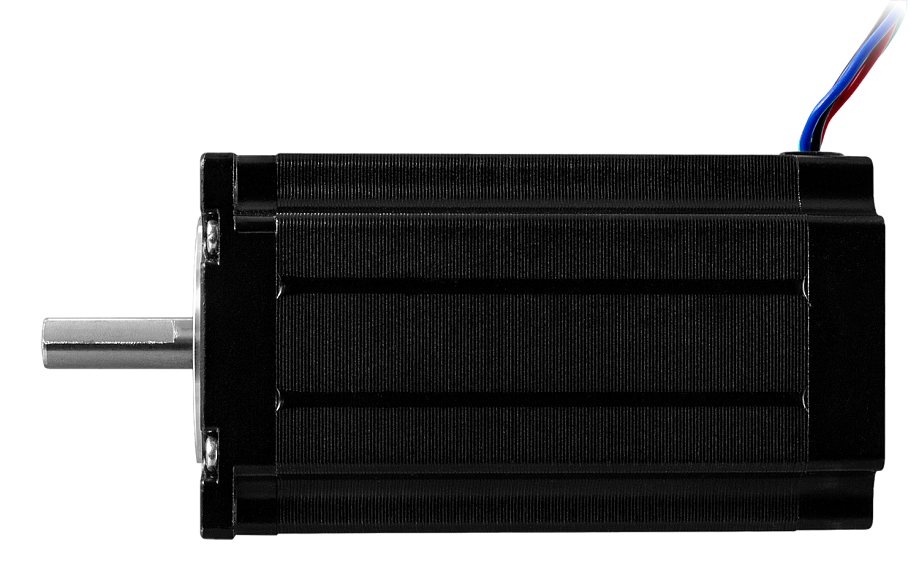

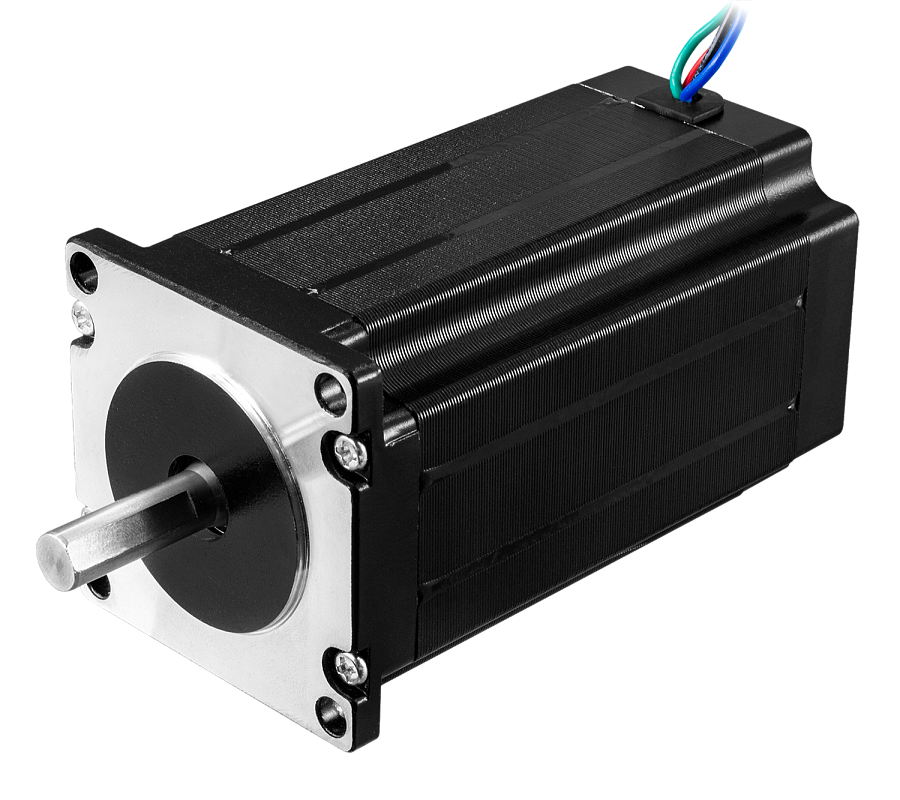

Гибридный шаговый двигатель ШДГ-57

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,64…3,6 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 23
Фланец: 57 мм

В закладки

от 2 288 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Гибридный шаговый двигатель ШДГ-57 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	23
Фланец	57 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-57.40,5-0,64/2,4	0,64	2,4	1,2	2,4	120	40,5
ШДГ-57.40,5-0,64/1,7	0,64	1,7	2,2	4,9	120	40,5
ШДГ-57.40,5-0,64/1,2	0,64	1,2	4,4	9,7	120	40,5
ШДГ-57.40,5-0,64/0,85	0,64	0,85	8,7	19,2	120	40,5
ШДГ-57.53,5-1,3/3,5	1,3	3,5	0,8	2,4	260	53,5
ШДГ-57.53,5-1,3/2,5	1,3	2,5	1,5	4,7	260	53,5
ШДГ-57.53,5-1,3/1,75	1,3	1,75	3	10,3	260	53,5
ШДГ-57.53,5-1,3/1,25	1,3	1,25	5,7	18,6	260	53,5
ШДГ-57.75,5-2,3/4,4	2,3	4,4	0,76	2,5	450	75,5
ШДГ-57.75,5-2,3/3,1	2,3	3,1	1,4	5	450	75,5
ШДГ-57.75,5-2,3/2,2	2,3	2,2	2,8	10	450	75,5
ШДГ-57.75,5-2,3/1,6	2,3	1,6	5,4	19,6	450	75,5
ШДГ-57.81,5-2,5/4,4	2,5	4,4	0,81	3	520	81,5
ШДГ-57.81,5-2,5/2,2	2,5	2,2	3,1	11,8	520	81,5
ШДГ-57.99,5-3,1/4,4	3,1	4,4	0,95	3,7	680	99,5
ШДГ-57.99,5-3,1/3,1	3,1	3,1	1,9	7,3	680	99,5
ШДГ-57.113 -3,6/4	3,6	4	1,16	4,5	810	113
ШДГ-57.113 -3,6/3,1	3,6	3,1	1,87	7,3	810	113

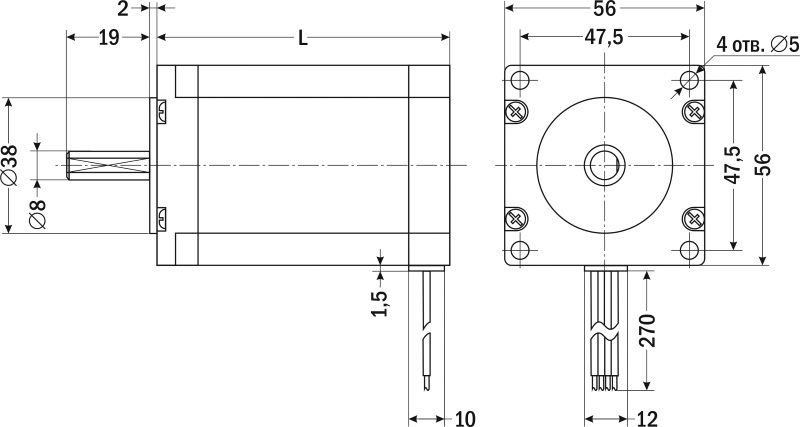

Габаритные размеры

Версия: 2017-12-07-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
0,64 1,3 2,3 2,5 3,1 3,6	0,85 1,2 1,25 1,6 1,7 1,75 2,2 2,4 2,5 3,1 3,5 4 4,4

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66786	ШДГ - 57.53,5 - 1,3/3,5	1,3	3,5	Со склада	2600 руб. – +
K66788	ШДГ - 57.75,5 - 2,3/4,4	2,3	4,4	Со склада	3328 руб. – +
K66789	ШДГ - 57.81,5 - 2,5/4,4	2,5	4,4	Со склада	3697 руб. – +
K66790	ШДГ - 57.99,5 - 3,1/4,4	3,1	4,4	Со склада	4602 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66773	ШДГ - 57.40,5 - 0,64/0,85	0,64	0,85	120 дней	2470 руб. – +
K66774	ШДГ - 57.40,5 - 0,64/1,2	0,64	1,2	120 дней	2470 руб. – +
K66777	ШДГ - 57.40,5 - 0,64/1,7	0,64	1,7	120 дней	2470 руб. – +
K66781	ШДГ - 57.40,5 - 0,64/2,4	0,64	2,4	120 дней	2288 руб. – +
K66775	ШДГ - 57.53,5 - 1,3/1,25	1,3	1,25	120 дней	2860 руб. – +
K66778	ШДГ - 57.53,5 - 1,3/1,75	1,3	1,75	120 дней	2860 руб. – +
K66782	ШДГ - 57.53,5 - 1,3/2,5	1,3	2,5	120 дней	2860 руб. – +
K66786	ШДГ - 57.53,5 - 1,3/3,5	1,3	3,5	Со склада	2600 руб. – +
K66776	ШДГ - 57.75,5 - 2,3/1,6	2,3	1,6	120 дней	3640 руб. – +
K66779	ШДГ - 57.75,5 - 2,3/2,2	2,3	2,2	120 дней	3640 руб. – +
K66783	ШДГ - 57.75,5 - 2,3/3,1	2,3	3,1	Снято с производства	3640 руб. – +
K66788	ШДГ - 57.75,5 - 2,3/4,4	2,3	4,4	Со склада	3328 руб. – +
K66780	ШДГ - 57.81,5 - 2,5/2,2	2,5	2,2	Снято с производства	3900 руб. – +
K66789	ШДГ - 57.81,5 - 2,5/4,4	2,5	4,4	Со склада	3697 руб. – +
K66784	ШДГ - 57.99,5 - 3,1/3,1	3,1	3,1	120 дней	4940 руб. – +
K66790	ШДГ - 57.99,5 - 3,1/4,4	3,1	4,4	Со склада	4602 руб. – +
K66785	ШДГ - 57.113 - 3,6/3,1	3,6	3,1	120 дней	6500 руб. – +
K66787	ШДГ - 57.113 - 3,6/4	3,6	4	120 дней	5720 руб. – +
