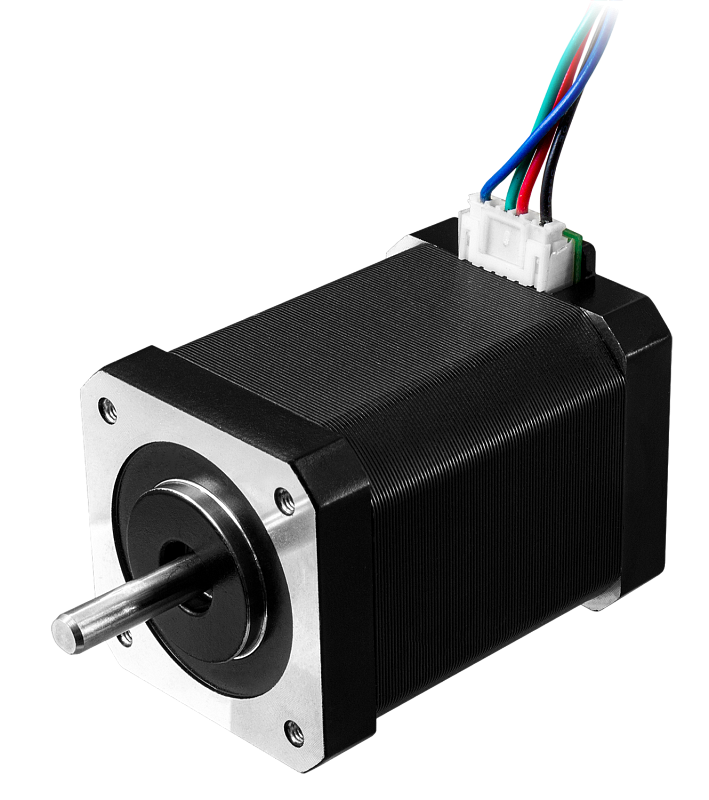

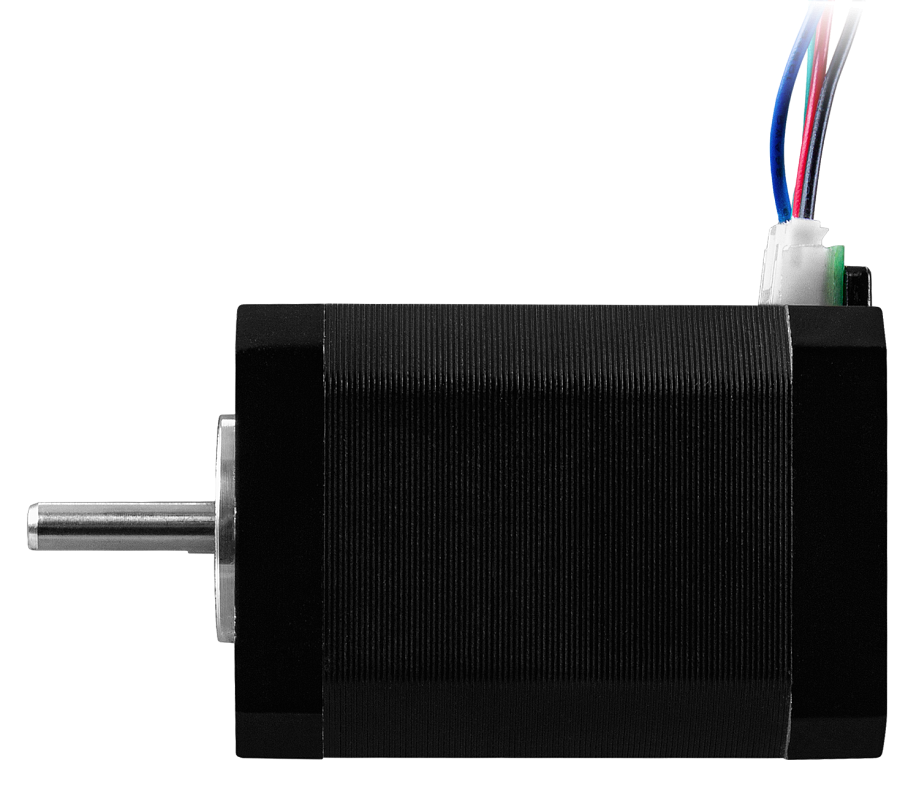

Гибридный шаговый двигатель ШДГ-42

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,31…0,89 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 17
Фланец: 42 мм

В закладки

от 1 521 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Гибридный шаговый двигатель ШДГ-42 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	17
Фланец	42 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-42.33,5-0,31/1,4	0,31	1,4	2,3	3,8	36	33,5
ШДГ-42.33,5-0,31/1	0,31	1	4,7	7,7	36	33,5
ШДГ-42.33,5-0,31/0,7	0,31	0,7	9	15	36	33,5
ШДГ-42.33,5-0,31/0,5	0,31	0,5	18,6	30	36	33,5
ШДГ-42.39,5-0,46/1,7	0,46	1,7	2,1	4	55	39,5
ШДГ-42.39,5-0,46/1,2	0,46	1,2	3,9	7,8	55	39,5
ШДГ-42.39,5-0,46/0,85	0,46	0,85	7,9	16	55	39,5
ШДГ-42.39,5-0,46/0,6	0,46	0,6	15,5	31	55	39,5
ШДГ-42.47,5-0,6/1,96	0,6	1,96	1,9	4	73	47,5
ШДГ-42.47,5-0,6/1,4	0,6	1,4	3,5	7,4	73	47,5
ШДГ-42.47,5-0,6/1	0,6	1	7,2	15	73	47,5
ШДГ-42.47,5-0,6/0,7	0,6	0,7	13,8	29	73	47,5
ШДГ-42.59,5-0,89/2,3	0,89	2,3	1,6	4	110	59,5
ШДГ-42.59,5-0,89/1,65	0,89	1,65	3,3	7,7	110	59,5
ШДГ-42.59,5-0,89/1,5	0,89	1,5	6,4	15	110	59,5
ШДГ-42.59,5-0,89/0,82	0,89	0,82	12,9	30	110	59,5

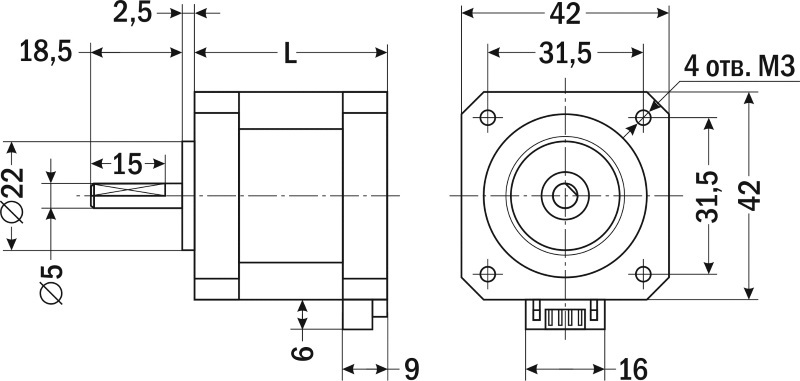

Габаритные размеры

Версия: 2017-12-07-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
0,31 0,46 0,6 0,89	0,5 0,6 0,7 0,82 0,85 1 1,2 1,4 1,5 1,65 1,7 1,96 2,3

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66756	ШДГ - 42.39,5 - 0,46/1,2	0,46	1,2	Со склада	1820 руб. – +
K66761	ШДГ - 42.39,5 - 0,46/1,7	0,46	1,7	Со склада	1690 руб. – +
K66760	ШДГ - 42.59,5 - 0,89/1,65	0,89	1,65	Со склада	3120 руб. – +
K66763	ШДГ - 42.59,5 - 0,89/2,3	0,89	2,3	Со склада	2756 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66748	ШДГ - 42.33,5 - 0,31/0,5	0,31	0,5	120 дней	1560 руб. – +
K66750	ШДГ - 42.33,5 - 0,31/0,7	0,31	0,7	120 дней	1560 руб. – +
K66754	ШДГ - 42.33,5 - 0,31/1	0,31	1	120 дней	1560 руб. – +
K66757	ШДГ - 42.33,5 - 0,31/1,4	0,31	1,4	120 дней	1521 руб. – +
K66749	ШДГ - 42.39,5 - 0,46/0,6	0,46	0,6	120 дней	1820 руб. – +
K66753	ШДГ - 42.39,5 - 0,46/0,85	0,46	0,85	120 дней	1820 руб. – +
K66756	ШДГ - 42.39,5 - 0,46/1,2	0,46	1,2	Со склада	1820 руб. – +
K66761	ШДГ - 42.39,5 - 0,46/1,7	0,46	1,7	Со склада	1690 руб. – +
K66751	ШДГ - 42.47,5 - 0,6/0,7	0,6	0,7	120 дней	2080 руб. – +
K66755	ШДГ - 42.47,5 - 0,6/1	0,6	1	120 дней	2080 руб. – +
K66758	ШДГ - 42.47,5 - 0,6/1,4	0,6	1,4	120 дней	2080 руб. – +
K66762	ШДГ - 42.47,5 - 0,6/1,96	0,6	1,96	Снято с производства	1976 руб. – +
K66752	ДГ - 42.59,5 - 0,89/0,82	0,89	0,82	120 дней	3120 руб. – +
K66759	ШДГ - 42.59,5 - 0,89/1,5	0,89	1,5	120 дней	3120 руб. – +
K66760	ШДГ - 42.59,5 - 0,89/1,65	0,89	1,65	Со склада	3120 руб. – +
K66763	ШДГ - 42.59,5 - 0,89/2,3	0,89	2,3	Со склада	2756 руб. – +

Отзывы на этот товар пока отсутствуют.
