Термосопротивление с кабельным выводом дТС174

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000
Диапазон измеряемых температур: –196…+250°C
Класс допуска: A, B или C
Длина монтажной части: 60...320 мм
Диаметр монтажной части: 5 мм
Длина кабельного вывода: 0,2 м – стандарт, до 20 м – по заказу
Материал защитной арматуры: сталь 12Х18Н10Т

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 1 560 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до +150 °С (ДТС с медным ЧЭ) и +250 °С (ДТС с платиновым ЧЭ).

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ500, РТ1000) до –50 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ:

- в диапазоне температур от –50 до +180 °С – не менее 0,95 за 15 000 ч.

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3 (до +200°С) и КМСЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления в резьбовое отверстие в объекте измерения температуры используются накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Основные преимущества термопреобразователей сопротивления ОВЕН:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Класс допуска	Допустимые отклонения	Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
		50П/100П	Pt100/ Pt500/ Pt1000	50М/100М
		α=0,00391°С^-1	α=0,00385°С^-1	α=0,00428°С^-1
A	±(0,15 °С + 0,002Т)	–100...+250 (450) °С	–30...+250 (300) °С	–50...+100 °С
B	±(0,30 °С + 0,005Т)	–196...+250 (500) °С	–50...+250 (500) °С	–50...+150 (180) °С
C	±(0,50 °С + 0,0065Т)	–196...+250 (500) °С	–50...+250 (500) °С	–50...+150 (180) °С

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)

Т – температура измеряемой среды, °С.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П	Pt100 Pt500, Pt1000
Диапазон измеряемых температур:
- класс допуска А	-	–100…+250 °C	–30…+250 °C
- класс допуска В и С	–50…+150 °C	–196…+250 °C	–50…+250°C
Температура окружающей среды	–60…+85 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP54
Средний срок службы	не менее 10 лет

Примечания:

Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2)
Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть: для 100П, РТ100 – не более 320 мм, для РТ500 – не более 1600 мм, для РТ1000 – не более 3200 мм

Габаритные размеры

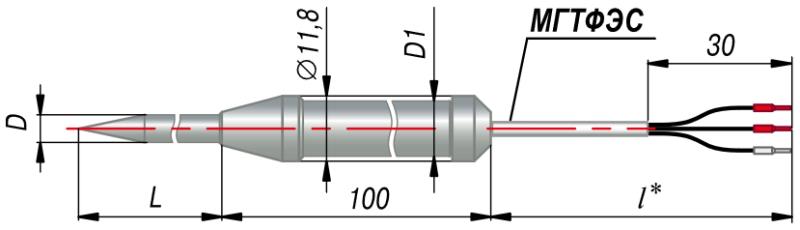

D = 5 мм D1 = 10 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм l* = 0,2 м – стандарт, до 20 м – по заказу

Обозначение при заказе ДТСXX4
