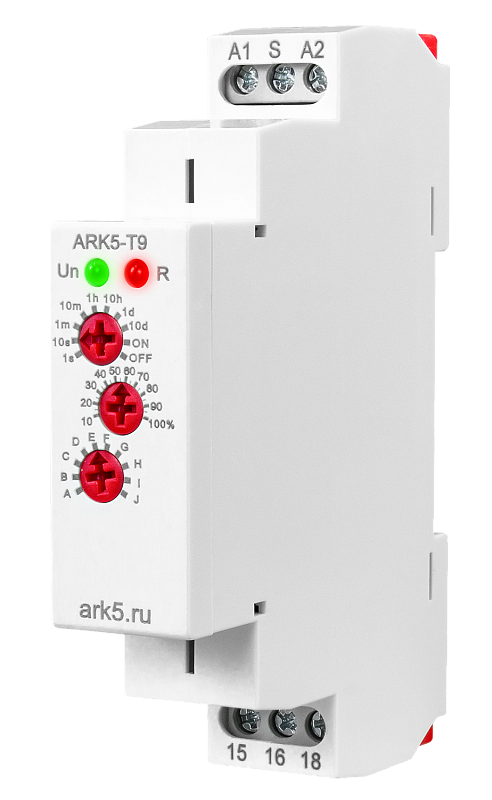

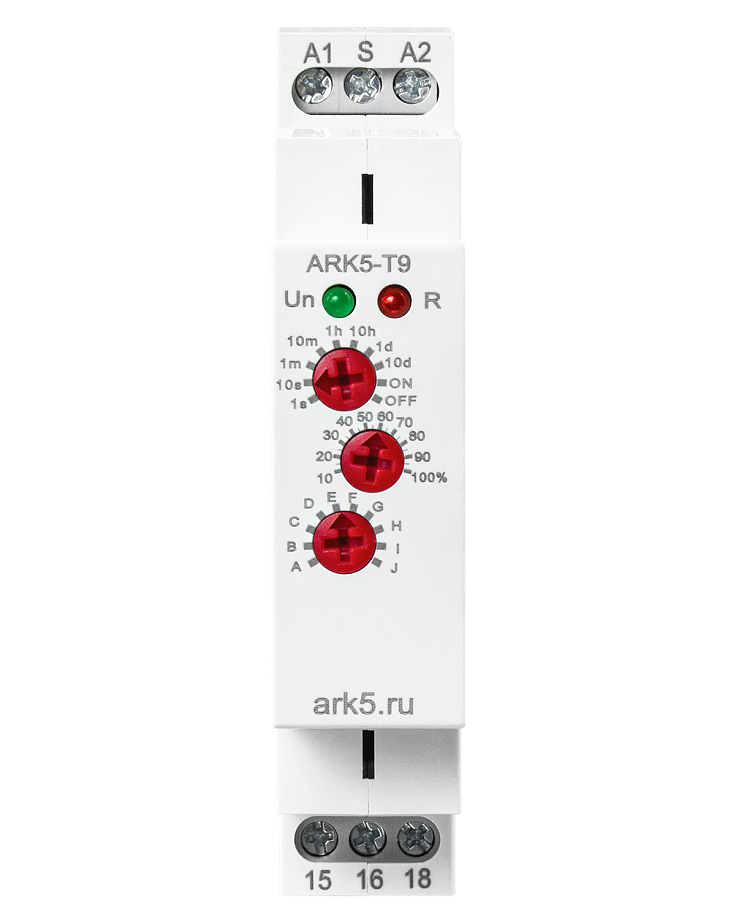

Реле времени ARK5-T9

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени

Диапазон выдержки времени: 0,1 с…10 д
Погрешность: ±10%
Реле: ~16 А, 250 В
12 временных функций
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

от 2 419 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Реле времени (таймер) ARK5-T9 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:

8 диапазонов выдержек времени
12 временных функций:
– 5 режимов работы: запуск таймера подачей питания
– 5 режимов работы: запуск таймера подачей управляющего сигнала (на контакт S)
– режимы ON и OFF
Аналоговая установка времени
Светодиодные индикаторы питания и состояния реле

Технические характеристики:

Параметр	Значение
Параметр	ARK5-T9-A230	ARK5-T9-W240
Количество временных функций	10
Диапазон задаваемых выдержек времени	0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин; 0,1…1 ч; 1…10 ч; 0,1…1 д; 1…10 д
Погрешность задания уставки	±10%
Повторяемость	±0,2%
Питание	~230 В (+10/−15%)	≅12…240 В
Потребляемая мощность	0,7…3 ВА/0,5…1,7 Вт
Реле	~16 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁵ циклов
Время сброса	≤ 200 мс
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	60 г

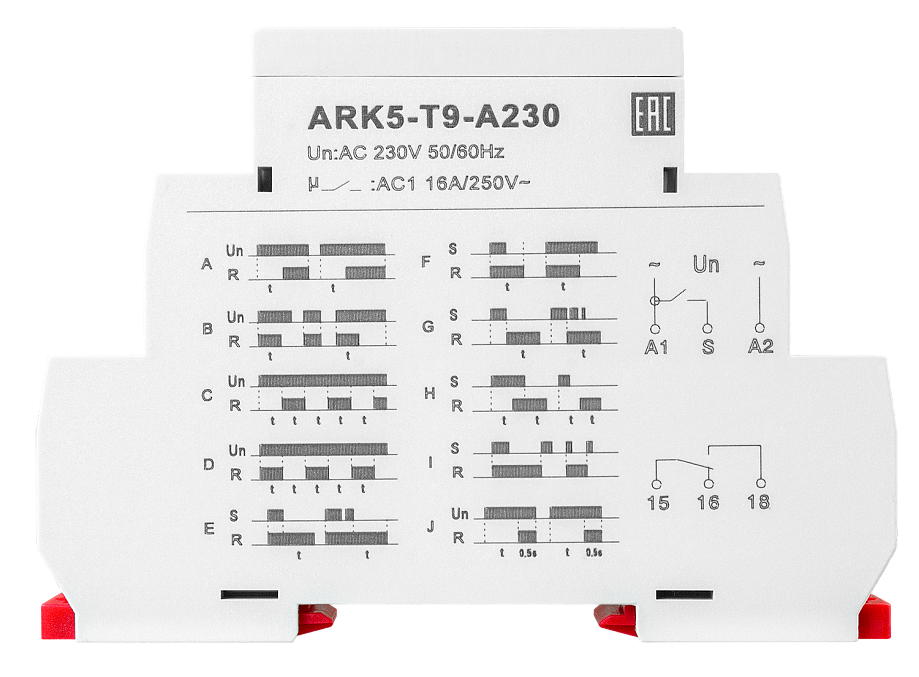

Диаграммы работы реле (временные функции):

Обозначение на селекторе	Диаграмма	Описание
Режимы запуска таймера подачей питания

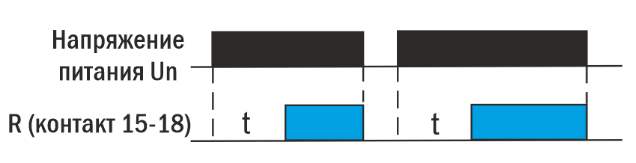

A		Задержка включения После подачи питания начинается отсчет интервала времени задержки включения t. По истечении заданного времени происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после снятия питания
B		Задержка выключения После подачи питания происходит немедленное срабатывание реле. По истечении заданного времени задержки t контакты реле возвращаются в исходное состояние. После снятия питания контакты также возвращаются в исходное состояние
C		Циклическое реле времени (начало с паузы) После подачи питания начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле и отсчет интервала времени t начинается заново. Цикл повторяется до снятия питания
D		Циклическое реле времени (начало с импульса) После подачи питания происходит немедленное срабатывание реле и начинается отсчет интервала времени t, по истечении которого реле возвращается в исходное состояние, и отсчет интервала времени t начинается заново. Цикл повторяется до снятия питания
J		Генератор импульса После подачи питания начинается отсчет интервала времени задержки t, после чего срабатывает реле, генерируя импульс длительностью 0,5 с. Для повторного генерирования импульса питание должно быть снято и подано вновь.
Режимы запуска таймера подачей управляющего сигнала (питание должно присутствовать постоянно)

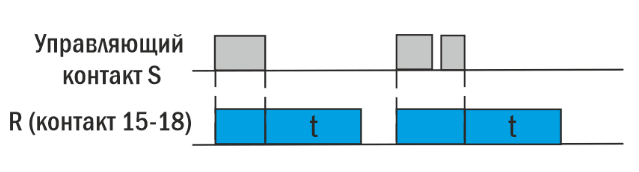

E		Задержка выключения 1 (после размыкания управляющего контакта) После замыкания управляющего контакта S происходит срабатывание реле. Отсчет времени задержки t начинается после размыкания контакта S. По истечении времени задержки контакты реле возвращаются в исходное состояние. Если разомкнуть и вновь замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после размыкания контакта

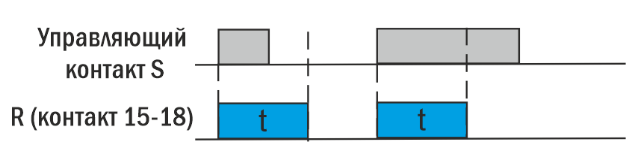

F		Задержка выключения (после замыкания управляющего контакта) После замыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. Продолжительность замыкания контакта S не влияет на работу реле. По истечении заданного времени контакты реле возвращаются в исходное состояние

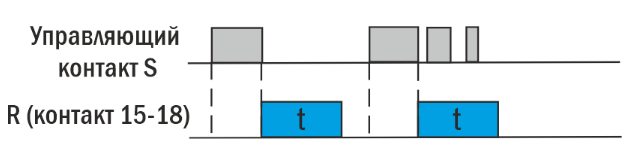

G		Задержка выключения 2 (после размыкания управляющего контакта) После размыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. В процессе отсчета замыкание и размыкание контакта S игнорируются. По истечении заданного времени контакты реле возвращаются в исходное положение

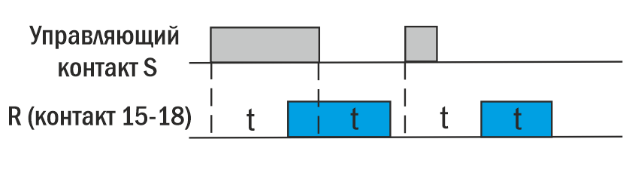

H		Задержка включения/выключения После замыкания управляющего контакта S начинается отсчет интервала времени t, по истечении которого реле включается и остается в этом состоянии. После размыкания управляющего контакта S снова начинается отсчет интервала времени t, по истечении которого реле размыкается. Если управляющий контакт S замкнуть на время <t, то реле отсчитает интервал времени t, включится, затем снова отсчитает интервал времени t и выключится
I		Импульсное реле (триггер) После замыкания управляющего контакта S происходит срабатывание реле. Каждое следующее замыкание контакта S переводит реле в противоположное состояние

Габаритные размеры

Версия: 2023-01-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.01.2023	0.71 Мб

Артикул	Питание, В	Срок поставки	Стоимость
≅12…240 ~230

Артикул	Модель	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Питание, В	Срок поставки	Стоимость
E92003	ARK5-T9-W240	≅12…240	Со склада	2927 руб. – +
E92004	ARK5-T9-A230	~230	Со склада	2419 руб. – +

Артикул	Модель	Питание, В	Срок поставки	Стоимость
