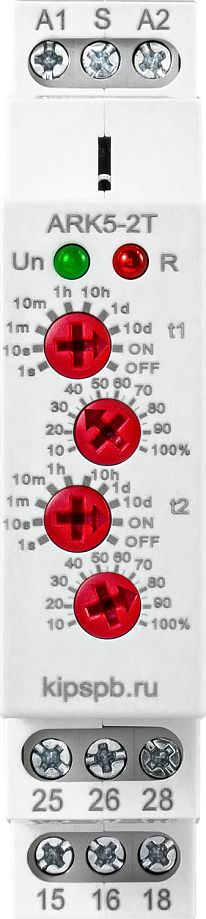

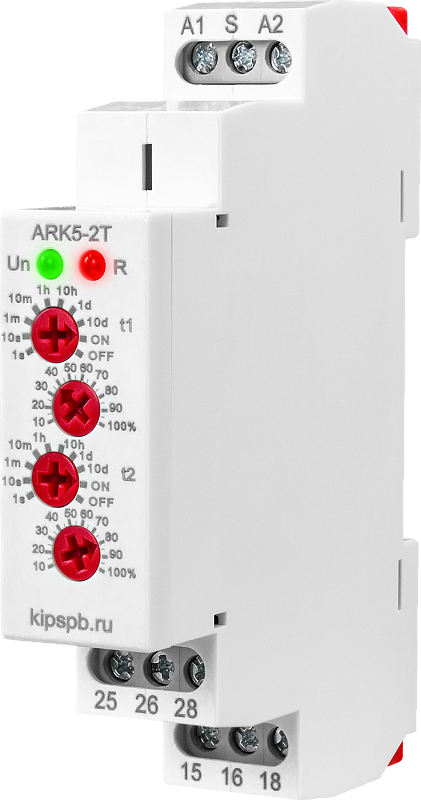

Реле времени (таймер) ARK5-2T предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени. Прибор может применяться для последовательного включения двух потребителей (нагрузок) большой мощности (до 3 кВт), чтобы уменьшить нагрузку на сеть от пусковых токов
Особенности:
- 8 диапазонов выдержек времени
- Аналоговая установка времени

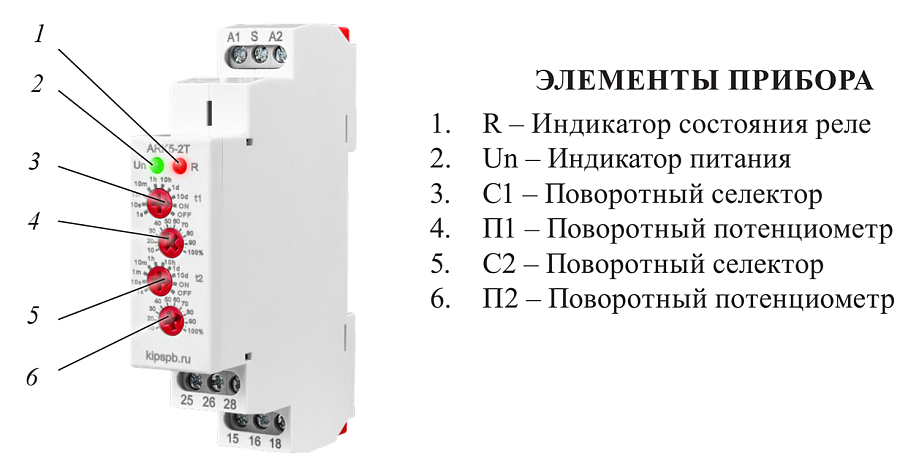

- Светодиодные индикаторы питания и состояния реле
Сравнительную таблицу по таймерам ARK5
см. тут
Технические характеристики:
| Параметр | Значение |
Диапазон задаваемых выдержек времени
| 0,1...1 c; 1...10 c; 0,1...1 мин; 1...10 мин; 0,1...1 ч; 1...10 ч; 0,1...1 д; 1...10 д
|
Погрешность задания уставки
| ±10%
|
| Повторяемость | ±0,2% |
| Питание | ~230 В (+10/−15%) |
| Потребляемая мощность | 6 ВА/1,9 Вт |
| Реле | 2 реле ~16 А, 250 В |
| Механическая износостойкость | ≥ 107 циклов |
| Электрическая износостойкость | ≥ 105 циклов |
| Время сброса | ≤ 200 мс |
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
| Температура эксплуатации | −20...+55°С |
| Температура хранения | −35...+75°С |
| Монтаж | Настенный, на DIN-рейку (стандарт 1S) |
| Расстояние между монтажными отверстиями | 95 мм |
| Габаритные размеры | 90×18×64 мм |
| Вес | 82 г |

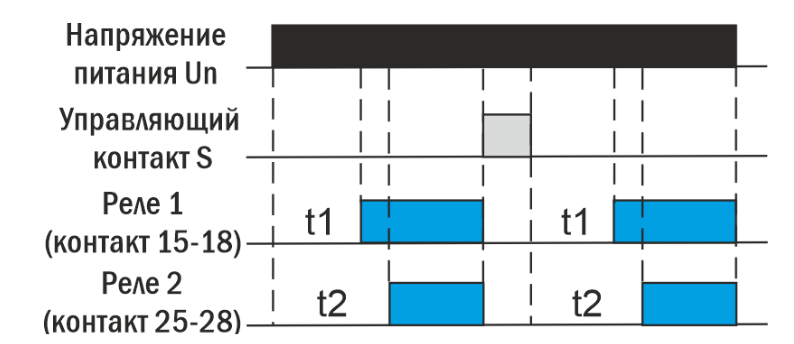

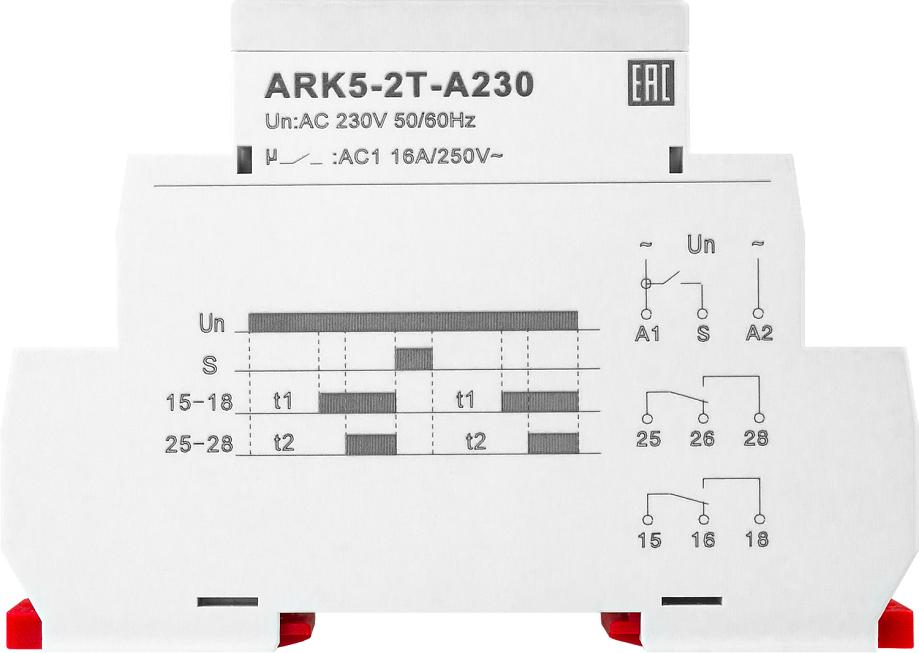

| Диаграммы работы реле |
 | При подаче питания прибор начинает
отсчет времени t1 и t2, по окончании
интервала t1 срабатывает выходное реле 1
(замыкается контакт 15-18), по окончании
интервала t2 срабатывает выходное реле
2 (замыкается контакт 25-28). При снятии
питания либо замыкании управляющего
контакта S оба реле возвращаются в
исходное состояние. Перезапуск может
осуществляться повторной подачей питания
или размыканием контакта S |

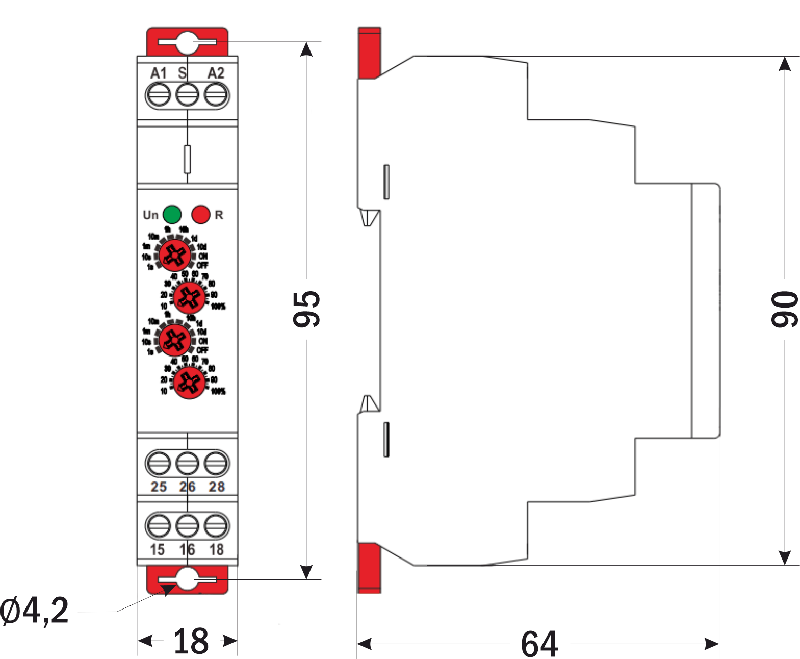

| Габаритные размеры |
 |
Версия: 2023-01-19-ЛВС
