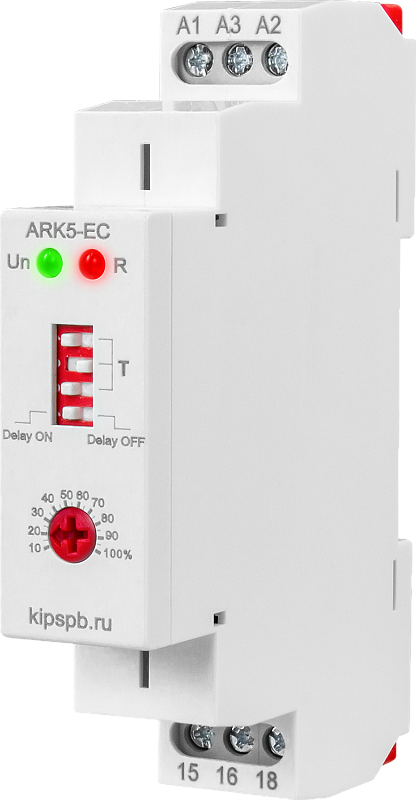

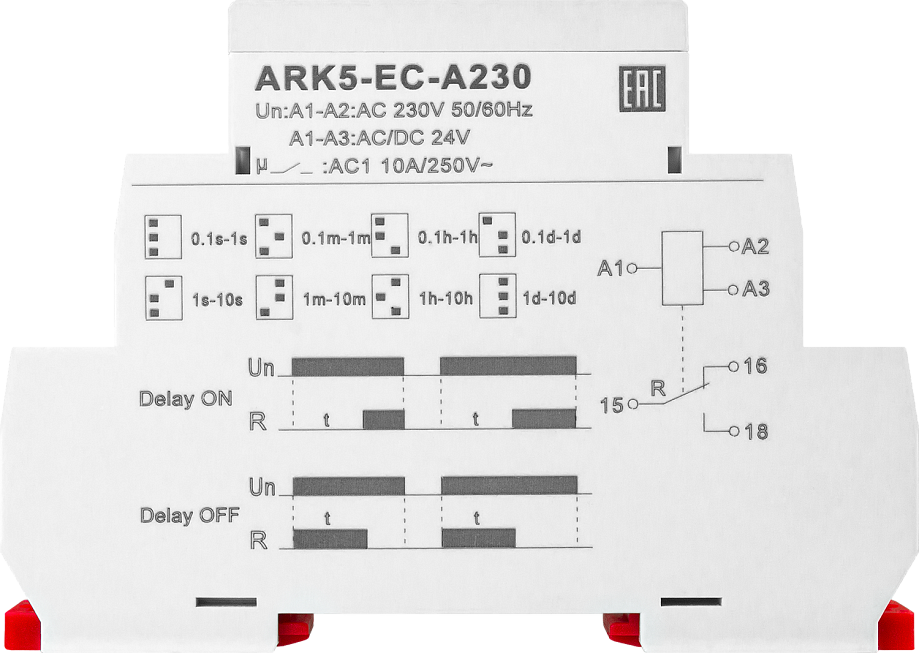

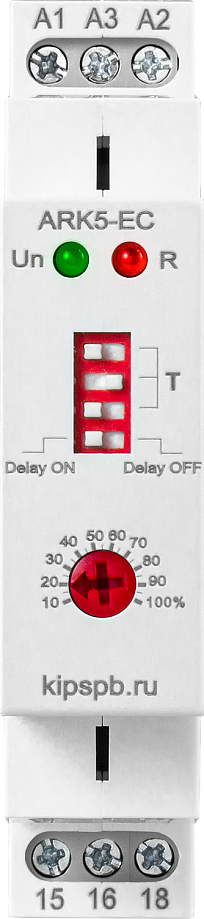

Реле времени ARK5-EC

Арт: L08181

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени

В закладки

1 606 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Реле времени (таймер) ARK5-EC предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:

Сравнительную таблицу по таймерам ARK5 см. тут

Технические характеристики:

Параметр	Значение
Количество временных функций	2
Диапазон задаваемых выдержек времени	0,1...1 c; 1...10 c; 0,1...1 мин; 1...10 мин; 0,1...1 ч; 1...10 ч; 0,1...1 д; 1...10 д
Погрешность задания уставки	±10%
Повторяемость	±0,2%
Питание	~230 В (+10/−15%) или ≅24 В
Потребляемая мощность	6 ВА/1,3 Вт
Реле	~10 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁵ циклов
Время сброса	≤ 200 мс
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	60 г

Диаграммы работы реле

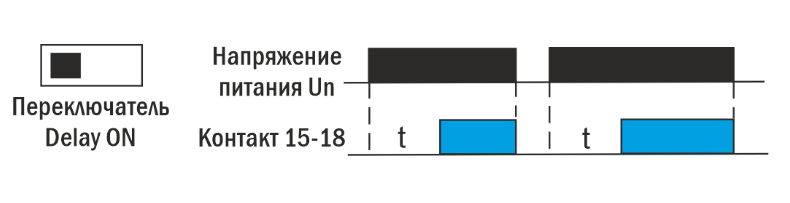

	Задержка включения После подачи питания начинается отсчет интервала времени задержки включения t. По истечении заданного времени происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после снятия питания

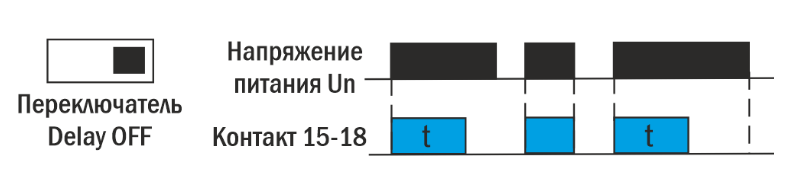

	Задержка выключения После подачи питания происходит немедленное срабатывание реле. По истечении заданного времени задержки t контакты реле возвращаются в исходное состояние. После снятия питания контакты также возвращаются в исходное состояние

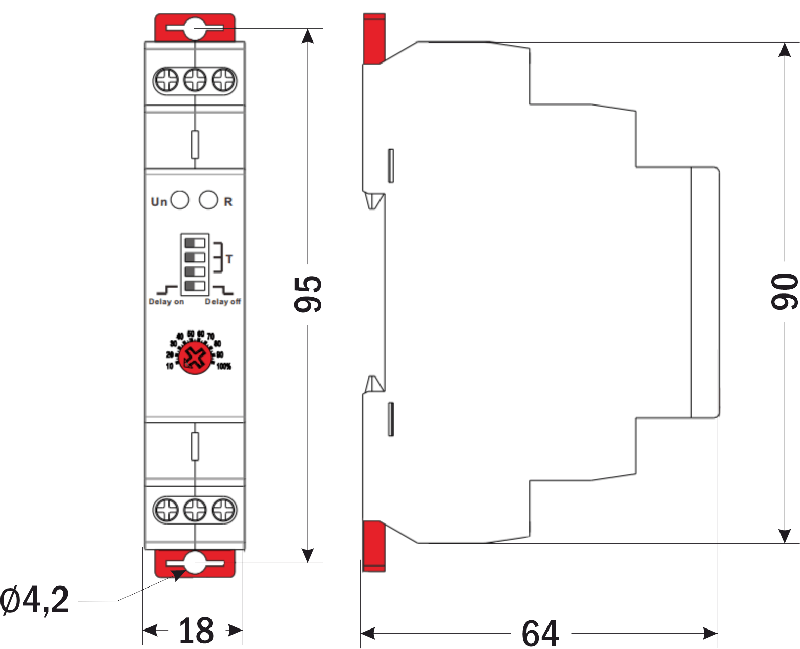

Габаритные размеры

Версия: 2023-01-19-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.01.2023	0.62 Мб
