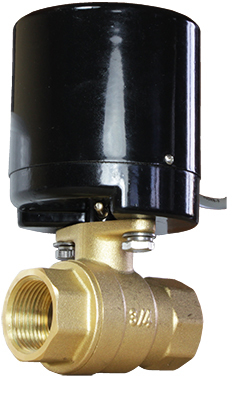

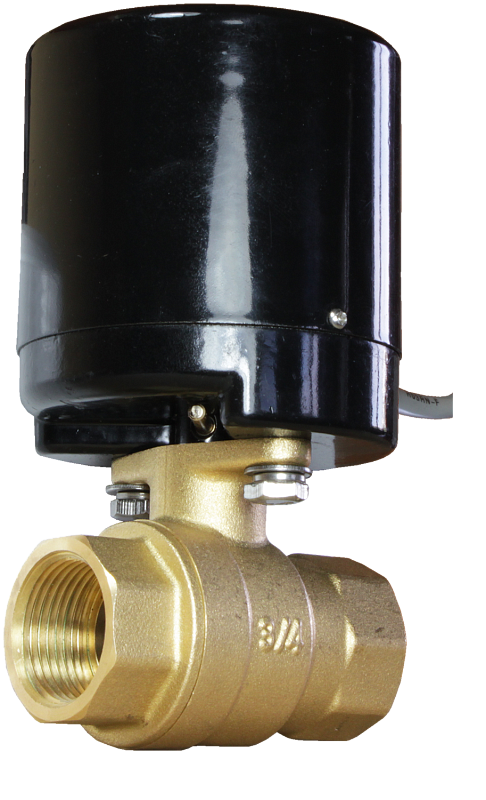

Кран шаровой полнопроходной с электроприводом AR200-2

Кран шаровой полнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: шаровой полнопроходной
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Температура рабочей среды: −10…+125°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: латунь
Материал уплотнения: PTFE + EPDM
Присоединение: резьбовое G½"...G1"
Питание электропривода: ~220 В, ~110 В, ~24 В, =24 В
Схема подключения: 3-проводная с переключением
Конечные выключатели

В закладки

от 5 786 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 4754 руб. Доставка по России
Способы оплаты

Кран шаровой полнопроходной с электроприводом AR200-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 4 МПа
Модель электропривода – AR200

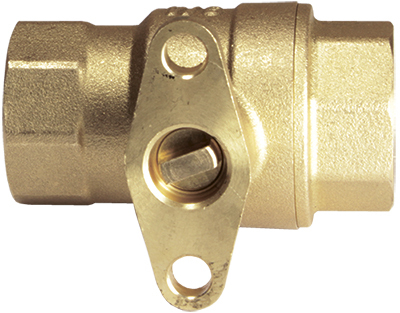

Привод AR200 крепится к крану с помощью двух винтов М6
Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)
Привод оснащен указателем положения крана: O – open (кран открыт), S – shut/close (кран закрыт)
Простота монтажа и удобство обслуживания
3- или 5-проводная схема подключения
Компактный размер
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	PTFE + EPDM
Температура рабочей среды		−10…+125°С
Рабочее давление		0...4 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Модель электропривода		AR200
Питание, ток, мощность		~220 В, 40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Время открытия/закрытия		12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В
Степень защиты		IP65
Питание, ток, мощность		~220 В,40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Схема подключения		3-проводная с переключением
Длина кабеля		840 мм

Модификации:

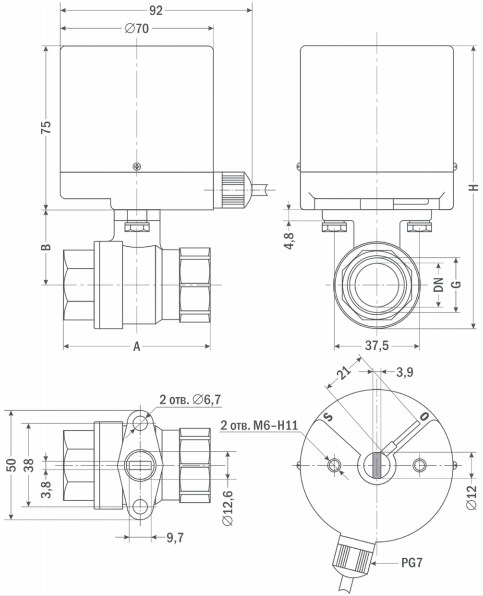

Габаритные размеры

Версия: 2020-06-10-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.78 Мб

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость
15 20 25	12сек., ~220В 24сек., ~220В 12сек., ~110В 12сек., ~24В 18сек., =24В

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость
N19759	15	12сек., ~220В	Со склада	5786 руб. – +
N19762	15	24сек., ~220В	Со склада	5786 руб. – +
N19765	15	12сек., ~110В	Со склада (комплектация 1..72 часа)	5786 руб. – +
N19768	15	12сек., ~24В	Со склада	5786 руб. – +
N19771	15	18сек., =24В	Со склада	5786 руб. – +
N19760	20	12сек., ~220В	Со склада	5970 руб. – +
N19763	20	24сек., ~220В	Со склада	5970 руб. – +
N19766	20	12сек., ~110В	Со склада (комплектация 1..72 часа)	5970 руб. – +
N19769	20	12сек., ~24В	Со склада	5970 руб. – +
N19772	20	18сек., =24В	Со склада (комплектация 1..72 часа)	5970 руб. – +
N19761	25	12сек., ~220В	Со склада	6591 руб. – +
N19764	25	24сек., ~220В	Со склада (комплектация 1..72 часа)	6591 руб. – +
N19767	25	12сек., ~110В	Со склада (комплектация 1..72 часа)	6591 руб. – +
N19770	25	12сек., ~24В	Со склада	6591 руб. – +
N19773	25	18сек., =24В	Со склада	6591 руб. – +

Артикул	Диаметр условного прохода, мм	Привод	Срок поставки	Стоимость
N19759	15	12сек., ~220В	Со склада	5786 руб. – +
N19762	15	24сек., ~220В	Со склада	5786 руб. – +
N19765	15	12сек., ~110В	Со склада (комплектация 1..72 часа)	5786 руб. – +
N19768	15	12сек., ~24В	Со склада	5786 руб. – +
N19771	15	18сек., =24В	Со склада	5786 руб. – +
N19760	20	12сек., ~220В	Со склада	5970 руб. – +
N19763	20	24сек., ~220В	Со склада	5970 руб. – +
N19766	20	12сек., ~110В	Со склада (комплектация 1..72 часа)	5970 руб. – +
N19769	20	12сек., ~24В	Со склада	5970 руб. – +
N19772	20	18сек., =24В	Со склада (комплектация 1..72 часа)	5970 руб. – +
N19761	25	12сек., ~220В	Со склада	6591 руб. – +
N19764	25	24сек., ~220В	Со склада (комплектация 1..72 часа)	6591 руб. – +
N19767	25	12сек., ~110В	Со склада (комплектация 1..72 часа)	6591 руб. – +
N19770	25	12сек., ~24В	Со склада	6591 руб. – +
N19773	25	18сек., =24В	Со склада	6591 руб. – +

Артикул	Описание	Срок поставки	Стоимость
O40470	Диаметр условного прохода, мм: 25; Привод: 12сек., ~220В. Причина уценки: Следы эксплуатации.	Снято с производства	4754 руб. – +
