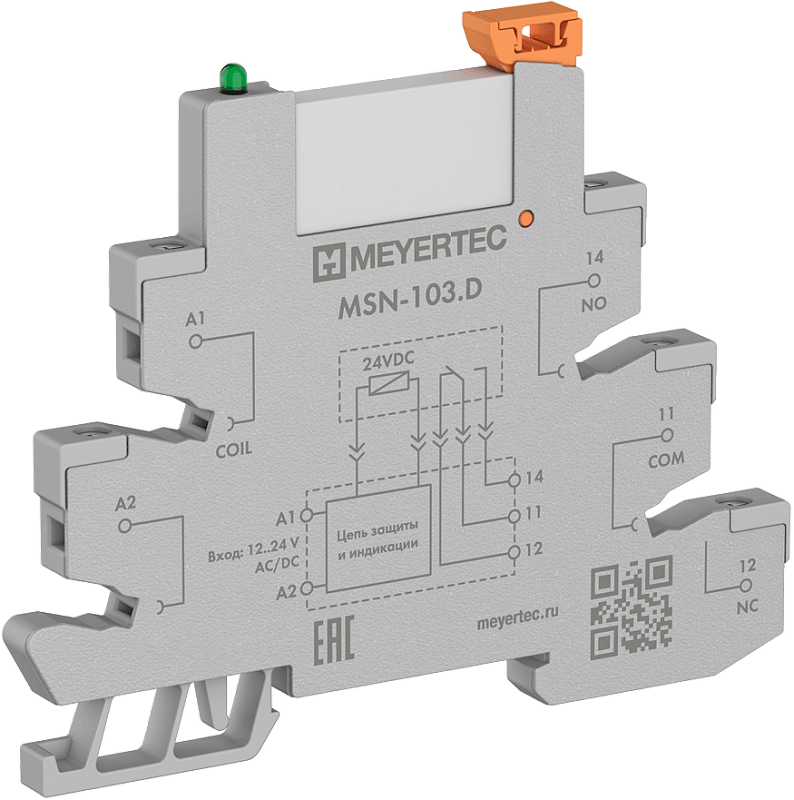

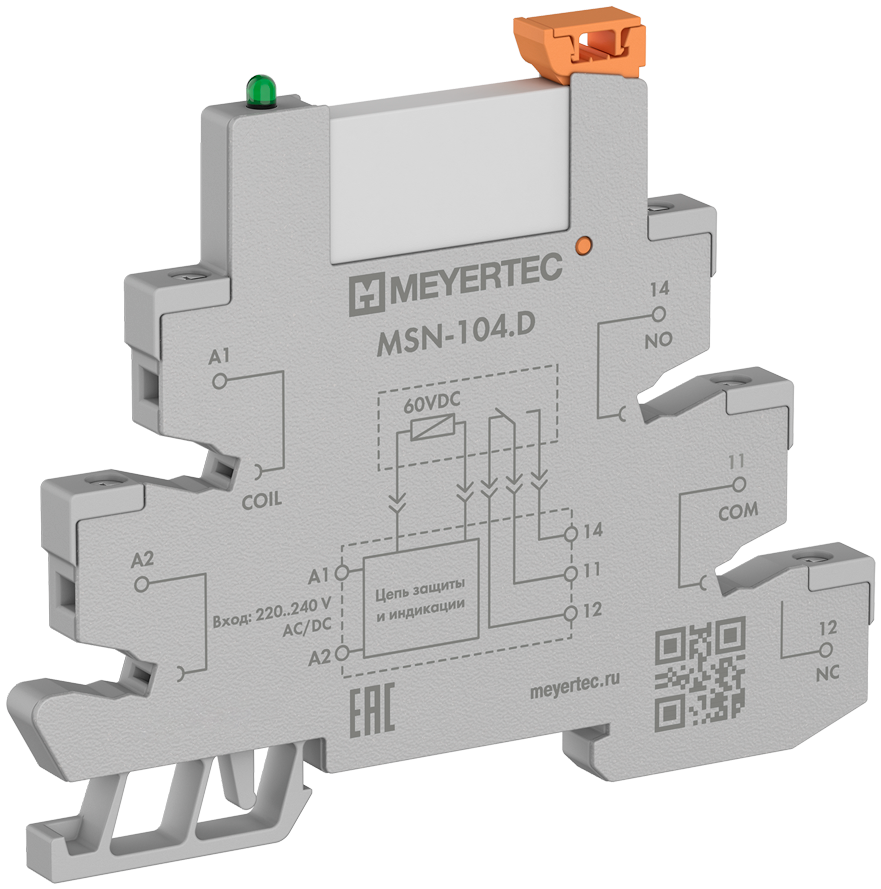

Модуль промежуточное реле и колодка MEYERTEC серии MSN

Прибор для коммутации и переключения электрических цепей управления постоянного и переменного тока

Реле: ~6 А, 250 В
Монтаж: DIN-реечный

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности:

Комплектность поставки: реле + колодка без подбора.
Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
Взаимозаменяемость с аналогичными реле других производителей.
Простой монтаж на DIN-рейку.
Светодиодный индикатор состояния.

Технические характеристики:

Параметр	Значение
Время включения (при Uном)	7 мс
Время выключения (при Uном)	15 мс
Диапазон рабочих температур	−40…+70 °С
Относительная влажность	5…85%, без конденсата
Габаритный размер	78,9×96,2×6,2 мм
Масса	не более 60 г
Электрические характеристики КОНТАКТОВ	Значение
Коммутируемый ток	6 А при ~ 250 VAC
Рабочее напряжение при переменном/постоянном токе	0,8…1,25 питающего напряжения
Материал контакта	Серебряный сплав (AgNi)
Электрический ресурс	3×10⁴
Механический ресурс (при 300 вкл./мин)	10×10⁶
Сопротивление пробоя между группами контактов	1000 VAC в течение 1 мин
Электрические характеристики КАТУШКИ	Значение
Электрические характеристики КАТУШКИ	MSN-103.D	MSN-104.D
Номинальное напряжение питания Uном	24 VDC	60 VDC
Мощность	0,18 Вт	0,24 Вт
Сопротивление пробоя между катушкой и контактами	4000 VAC в течение 1 мин.

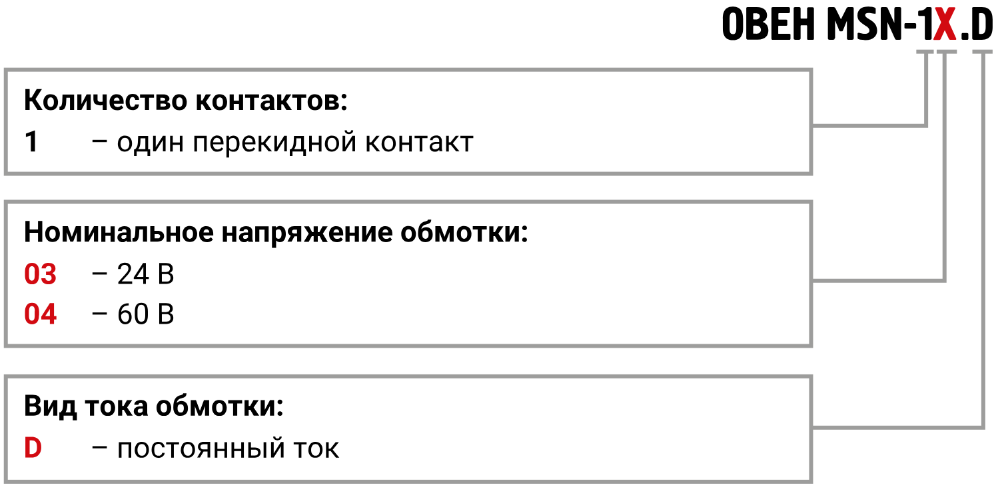

Модификации

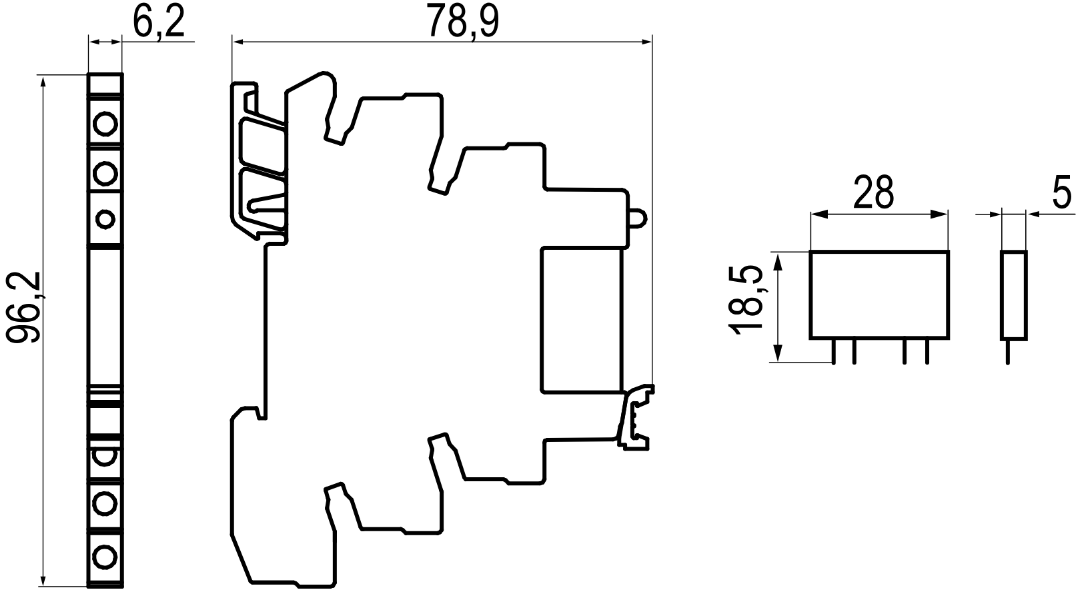

Габаритные размеры

Схемы подключения

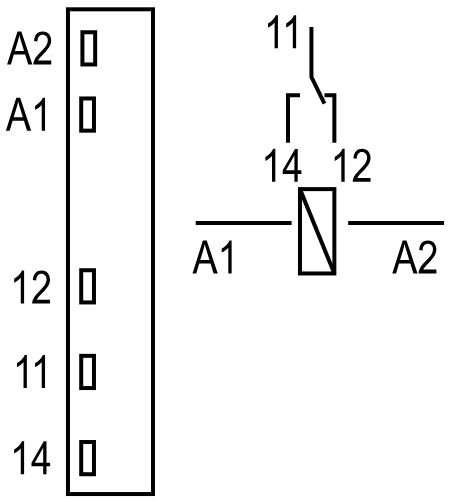

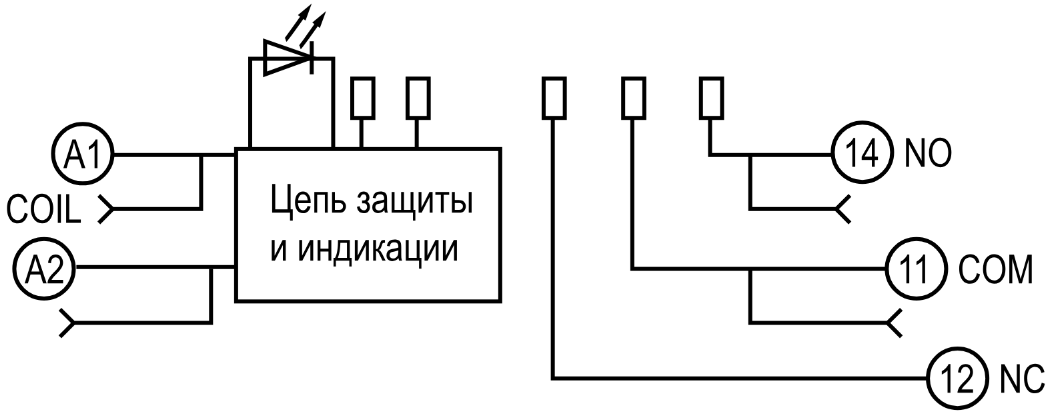

Схема подключения промежуточного реле		Цоколевка колодки промежуточного реле

Версия: 2026-04-11-СДГ
