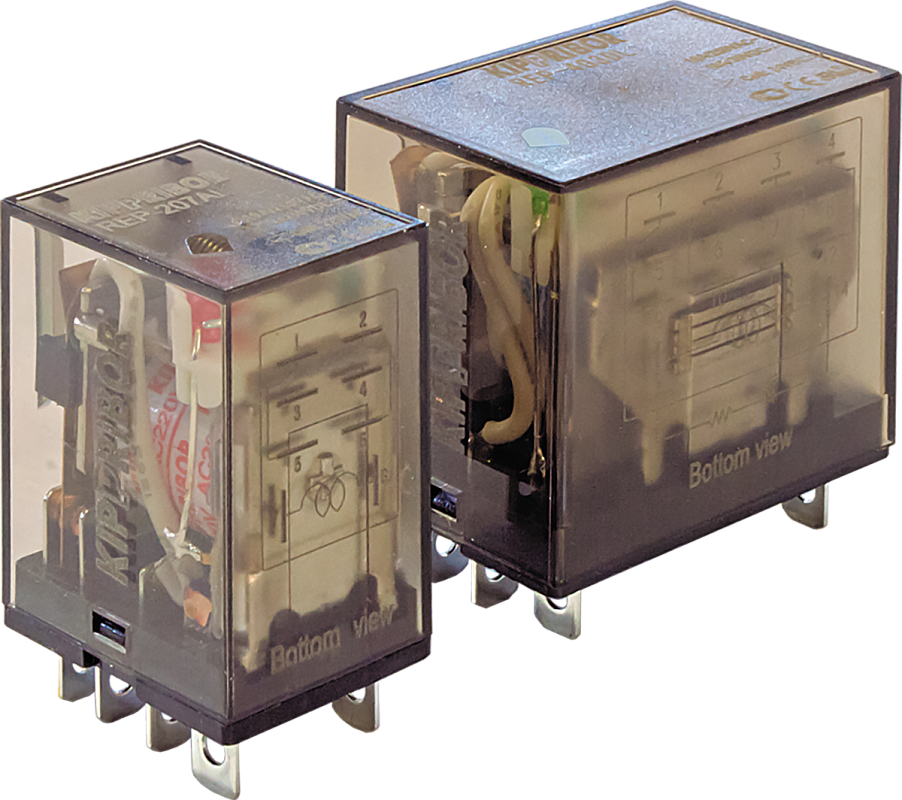

Промежуточные реле силовые KIPPRIBOR серии REP

Прибор для коммутации и переключения электрических цепей управления постоянного и переменного тока

Выходной контакт: 2 или 4 переключающих
Реле: ~10 А, 250 В/=10 А, 30 В
Номинальное напряжение питания: ~220 В, ~24 В,=24 В
Прозрачный корпус, позволяющий легко визуализировать состояние контактов
Абсолютная совместимость с аналогами реле других производителей
Цветная яркая светодиодная индикация состояния реле
Мощные силовые контакты
Подходящая монтажная колодка: KIPPRIBOR PYF-025, KIPPRIBOR PYF-045 (в комплект не входит)

В закладки

от 546 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.
Установка на DIN-рейку при помощи монтажной колодки:

2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE.
2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2.
2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE.

Технические характеристики:

Параметры	Значение
Степень защиты	Корпус реле – IP40 Со стороны клемм – IР00
Время включения (при Uном)	не более 25 мс
Время выключения (при Uном)	не более 25 мс
Диапазон рабочих температур	-40…+55 °С
Относительная влажность	5…85 %RH
Атмосферное давление	86…106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 37 г
Номинальные ток и напряжение	10 А при 250 В (АС) 30 В (DC) - 4-контактные 10 А при 250 В (AC) 30 В (DC) - 2-контактные
Начальное сопротивление	не более 100 мОм
Материал контакта	серебряный сплав (AgSnO2)
Электрический ресурс	не менее 10^5
Механический ресурс (при 300 вкл./мин)	10^7
Электрическая прочность изоляции между группами контактов	≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)
Номинальное напряжение питания Uном	24 В (DC) или 220 В (AC) - выбирается при заказе
Напряжение включения (при 25 °С), не менее	0,8 Uном
Напряжение выключения (при 25 °С), не более	0,10 Uном (DC) или 0,30 Uном (AC)
Предельное напряжение питания (при 25 °С)	1,10 Uном
Мощность	2,4 Вт (DC) или 1,5 Вт (АС)
Электрическая прочность изоляции между контактами и катушкой	Не менее 1000 VAC в течение 1 минуты (ток утечки 1мА)

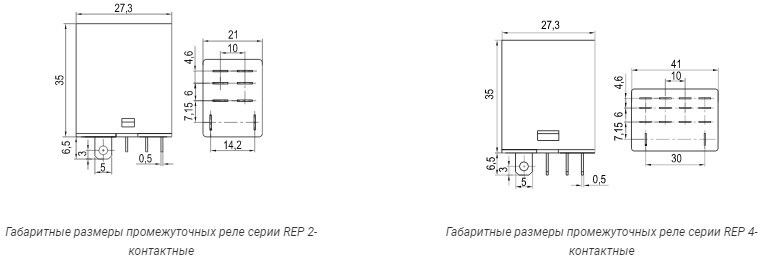

Габаритные размеры

Версия: 2022-04-12-ХДЮ

Артикул	Управляющее U, В	Кол-во контактов	Срок поставки	Стоимость
~220 =24	4 2

Артикул	Модель	Управляющее U, В	Кол-во контактов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Управляющее U, В	Кол-во контактов	Срок поставки	Стоимость
G97863	REP-407.AL	~220	4	2...4 недели	876 руб. – +
G97864	REP-403.DL	=24	4	2...4 недели	768 руб. – +
G97865	REP-203.DL	=24	2	2...4 недели	546 руб. – +
