Промежуточное реле 55-04

Промежуточное реле для управления коммутационными нагрузками

Количество переключающих контактов: 4
Коммутационная способность: ~5 A, 220 В
Напряжение питания катушки: ~220 В, ~110 В, ~24 В, =48 В, =36 В, =24 В, =12 В, =6 В
Индикация срабатывания
Кнопка тест (только у моделей ~220 В, =24 В, =12 В)
Колодка PYF14A-E и клипсы заказываются отдельно

В закладки

441 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Промежуточное реле 55-04 предназначено для управления коммутационными нагрузками

Особенности:

Реле устанавливается в колодку PYF14, которую можно монтировать как на DIN-рейку 35 мм, так и на корпус с помощью винтов
Модели ~220 В, =24 В, =12 В оснащены кнопкой тест (флажком ручного переключения)
Все модели оснащены светодиодным и механическим индикаторами срабатывания

Реле 55-04 в сборе с колодкой см. тут

Технические характеристики:

Параметр	Значение
Количество переключающих контактов	4
Коммутационная способность	~5 A, 220 В
Напряжение питания катушки	~220 В, ~110 В, ~24 В, =48 В, =36 В, =24 В, =12 В, =6 В
Вес (без контактной колодки)	35 г
Габаритные размеры (без контактной колодки)	27,5×21×34 мм

Схема подключения

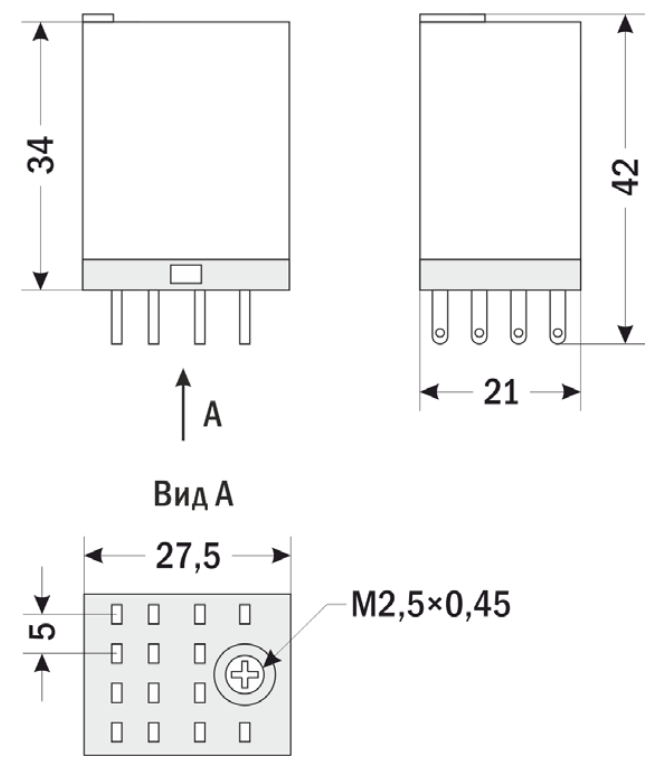

Габаритные размеры

Версия: 2024-04-19-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Информационное письмо	12.11.2012	0.73 Мб

Артикул	Напряжение питания катушки, В	Срок поставки	Стоимость
~220 ~110 ~24 =48 =36 =24 =12 =6

Артикул	Напряжение питания катушки, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Напряжение питания катушки, В	Срок поставки	Стоимость
O72496	~220	Со склада	441 руб. – +
O72497	~110	Со склада	441 руб. – +
O72498	~24	Со склада	441 руб. – +
O72499	=48	Со склада	441 руб. – +
O72500	=36	Со склада	441 руб. – +
O72501	=24	Со склада	441 руб. – +
O72502	=12	Со склада	441 руб. – +
O72503	=6	Со склада	441 руб. – +

Артикул	Напряжение питания катушки, В	Срок поставки	Стоимость
O72496	~220	Со склада	441 руб. – +
O72497	~110	Со склада	441 руб. – +
O72498	~24	Со склада	441 руб. – +
O72499	=48	Со склада	441 руб. – +
O72500	=36	Со склада	441 руб. – +
O72501	=24	Со склада	441 руб. – +
O72502	=12	Со склада	441 руб. – +
O72503	=6	Со склада	441 руб. – +
