Интерфейсный модуль электромеханического реле Omix AR-41F

Интерфейсный модуль электромеханического реле

Выходной контакт: 1 переключающий
Реле: ~6 А, 250 В/=6 А, 30 В
Номинальное входное напряжение: ≅24 В или ~220 В
Модуль защиты и индикации
Легкозаменяемая релейная часть LR-SH-124D: быстрое извлечение реле с помощью пластикового зажима
Монтаж: на DIN-рейку

В закладки

1 268 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Интерфейсный модуль электромеханического реле Omix AR-41F предназначен для коммутации и переключения в цепях управления и сигнализации постоянного или переменного напряжения. Оптимально подходит для организации релейных логических схем, а также для развязки и согласования управляющих выходов приборов (терморегуляторов, контроллеров, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой.

У промежуточного реле два назначения:

множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно;

усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности:

Модуль защиты и индикации:
– индикация наличия напряжения на катушке;
– защита от обратной полярности, от бросков напряжения;
– гашение пиков обратного напряжения
Трехъярусная монтажная колодка
Монтажная колодка изготовлена из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации
Светодиодный индикатор состояния
Винтовые (Omix AR-41F-2) или пружинные (Omix AR-41F-3) клеммы
Взаимозаменяемость с аналогичными реле других производителей
Ультратонкий корпус 6 мм позволяет экономить пространство в шкафу
Аналог реле Finder (серии 34, 35 и 38), ABB (серия CR-S), Schneider Electric (серия RSL1GB), Phoenix Contact (серия REL-MR), KIPPRIBOR (серия PYF-011BE)

Технические характеристики:

Параметр	Omix AR-41F-3	Omix AR-41F-2
Выходной контакт	1 переключающий
Коммутационная способность реле	~6 А, 250 В/=6 А, 30 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁴ циклов
Напряжение пробоя (между катушкой и контактами)	4 кВ (в течение 1 минуты)
Напряжение пробоя (между группами контактов)	1 кВ (в течение 1 минуты)
Перенапряжение (между катушкой и контактами)	до 6 кВ
Сопротивление контактов (при =1 А, 6 В)	100 мОм
Сопротивление изоляции (при =500 В)	1000 МОм
Время включения/выключения	8/4 мс
Материал контактов	Серебряный сплав (AgNi)
Номинальное входное напряжение	~220 В	≅24 В
Номинальное напряжение питания катушки реле U_ном	=60 В	=24 В
Напряжение включения	=45 В	=18 В
Напряжение выключения	=3 В	=1,2 В
Максимальное напряжение	=90 В	=36 В
Сопротивление катушки	16600×(1±15%) Ом	3390×(1±15%) Ом
Мощность катушки	0,21 Вт	0,17 Вт
Максимальное напряжение переключения	400 В	125 В
Максимальный ток переключения	6 А
Максимальная мощность переключения	1500 ВА	180 Вт
Условия эксплуатации	−40...+85°С, 5...85%RH
Цвет колодки	Черный	Серый
Тип клемм	Пружинные	Винтовые
Габаритные размеры - Интерфейсное реле LR-SH-124D - Трехъярусная монтажная колодка	18,5×28×5 мм
	93×6×77 мм	88×6×77 мм
Вес - Интерфейсное реле LR-SH-124D - Трехъярусная монтажная колодка	5 г
	26 г	24 г

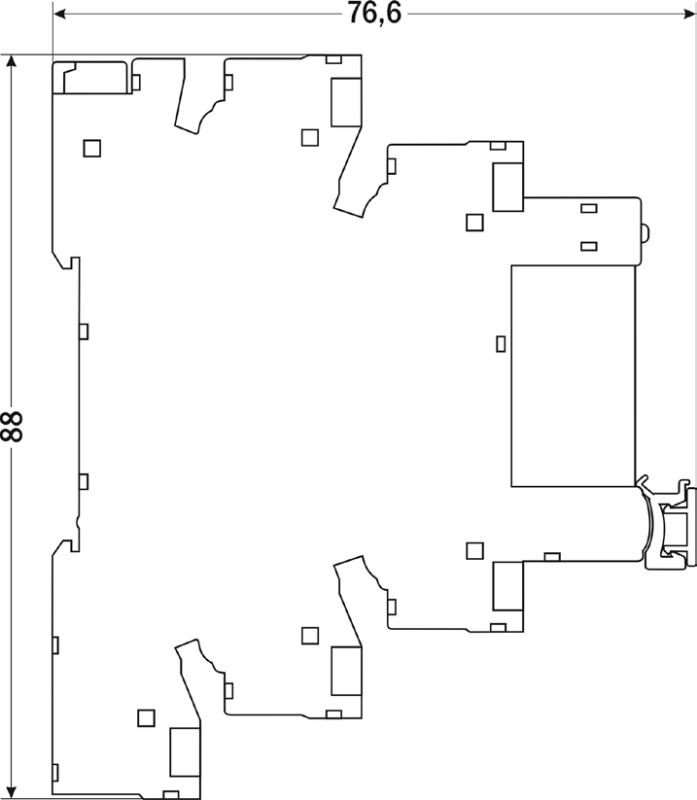

Габаритные размеры

Модель	Размер H, мм
Omix AR-41F-3	93
Omix AR-41F-2	88

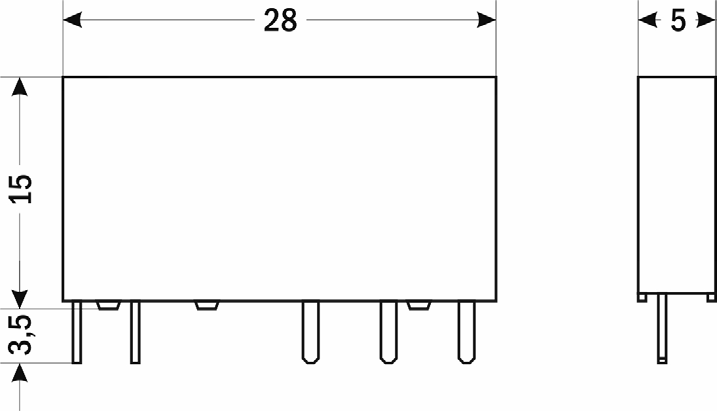

Реле LR-SH-124D

Версия: 2025-02-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.02.2025	0.54 Мб

Артикул	Номинальное напряжение питания, В	Срок поставки	Стоимость
≅24 ~220

Артикул	Модель	Номинальное напряжение питания, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Номинальное напряжение питания, В	Срок поставки	Стоимость
K66732	Omix AR-41F-2	≅24	Со склада	1268 руб. – +
K66733	Omix AR-41F-3	~220	Со склада	1268 руб. – +

Артикул	Модель	Номинальное напряжение питания, В	Срок поставки	Стоимость
K66732	Omix AR-41F-2	≅24	Со склада	1268 руб. – +
K66733	Omix AR-41F-3	~220	Со склада	1268 руб. – +

Отзывы на этот товар пока отсутствуют.
