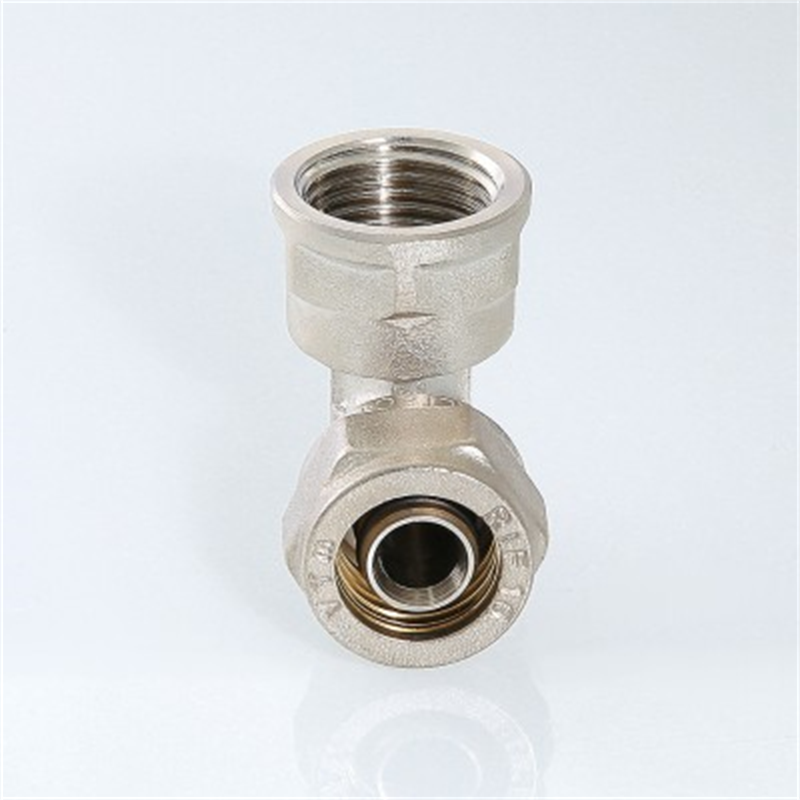

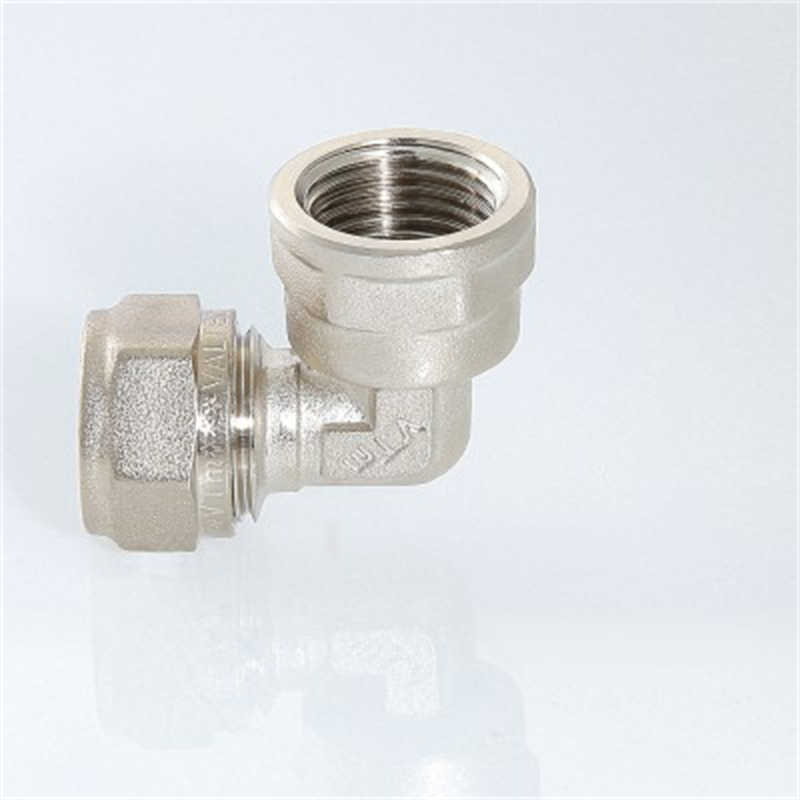

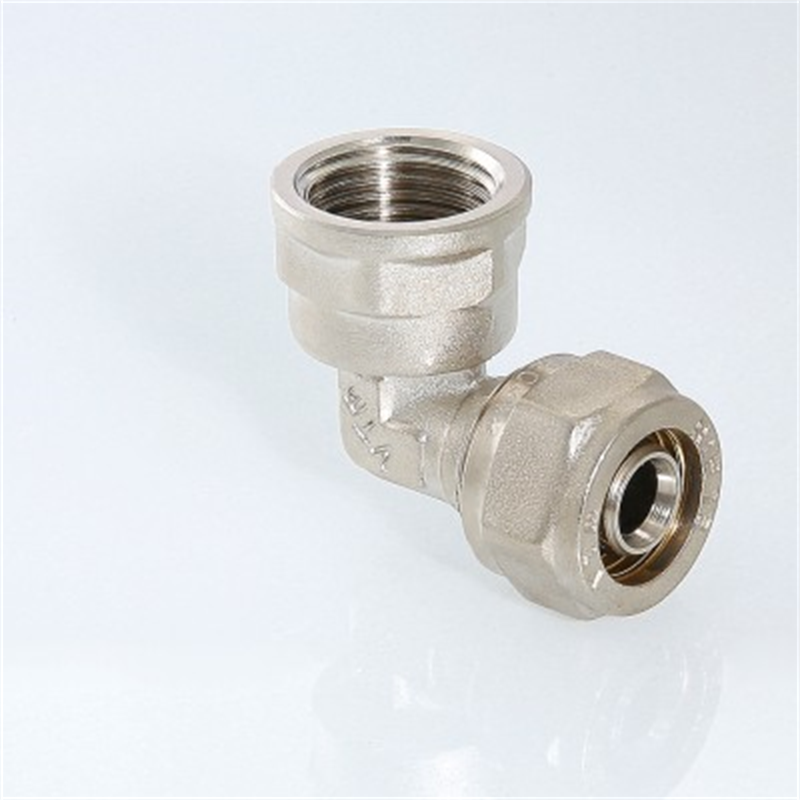

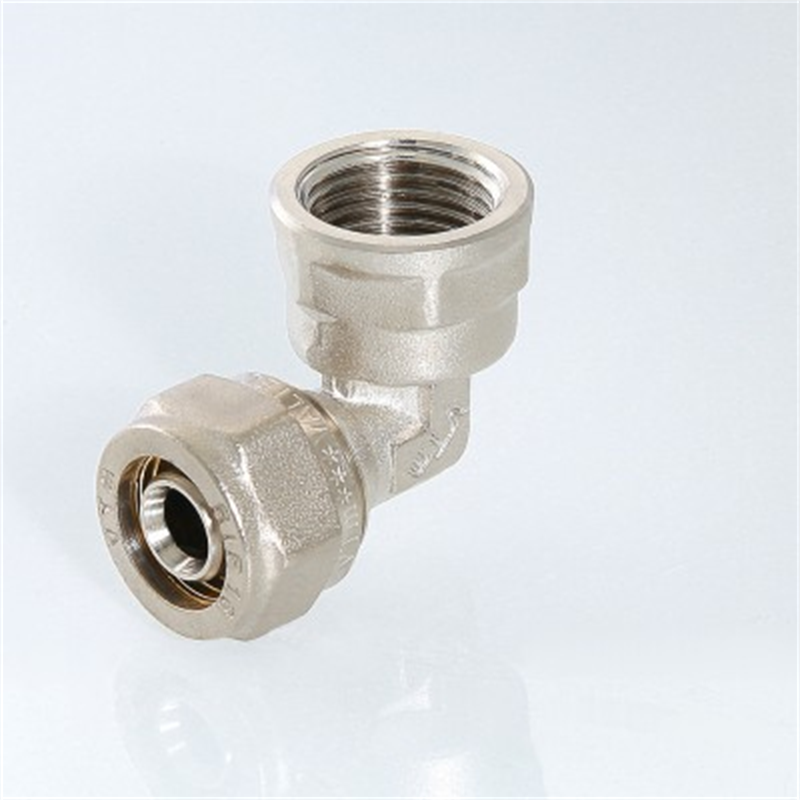

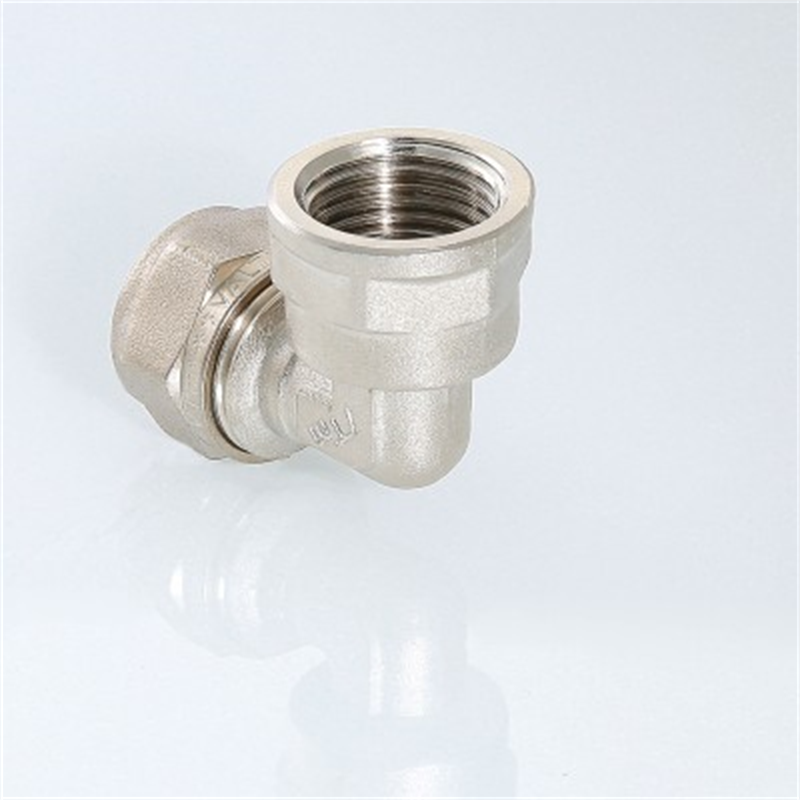

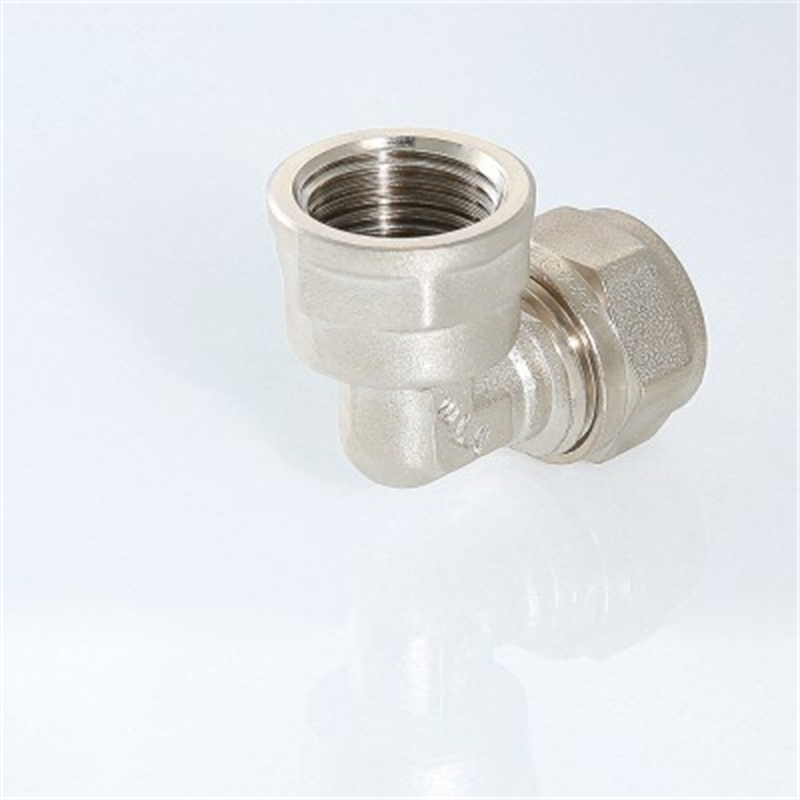

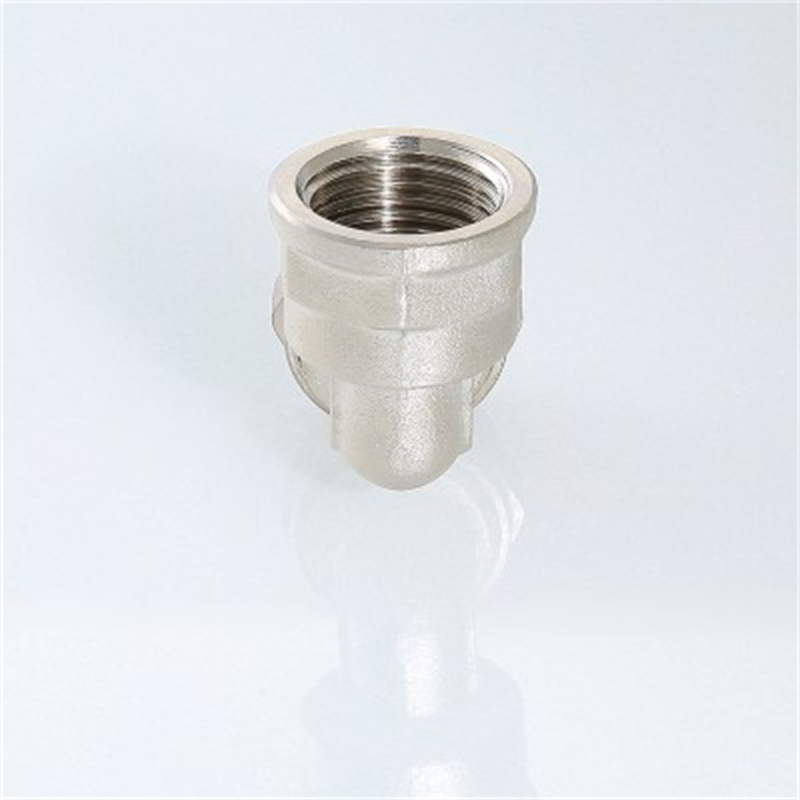

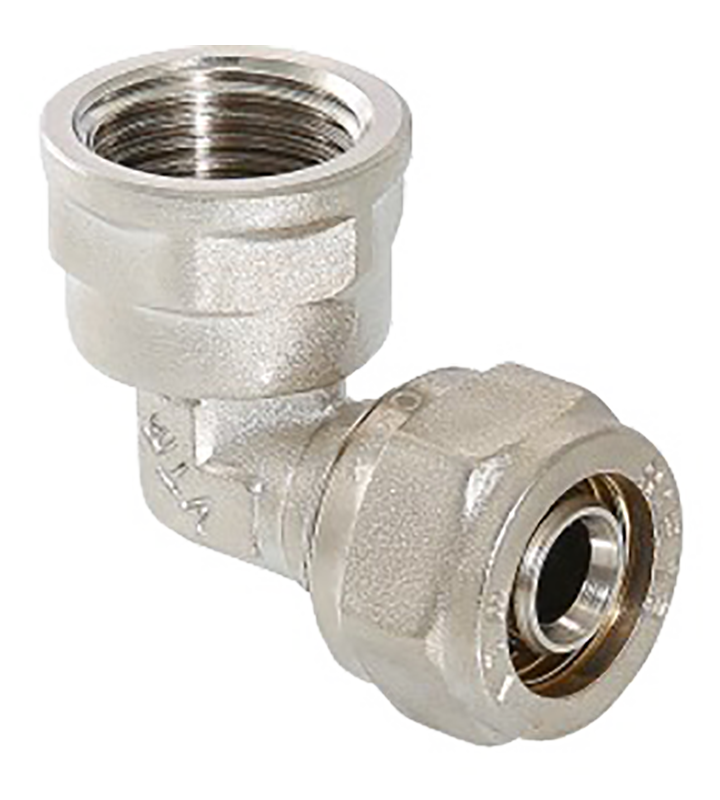

Фитинг обжимной – угольник с переходом на внутреннюю резьбу VTm.352.N

Фитинг обжимной – угольник с переходом на внутреннюю резьбу для металлополимерных (металлопластиковых) трубопроводов

Диаметр присоединяемой трубы: 16 мм, 20 мм, 26 мм, 32 мм
Присоединение к внутренней резьбе: G1¼", G1", G¾", G½"
Резьба: внутренняя
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 277 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – угольник с переходом на внутреннюю резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Тип резьбы	трубная, по ГОСТ 6357, класс точности «В»
Диаметр присоединяемой трубы	16 мм, 20 мм, 26 мм, 32 мм
Присоединение к внутренней резьбе	G1", G¾", G½", G¼"
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.352.N.001604	16 мм × G½"
VTm.352.N.001605	16 мм × G¾"
VTm.352.N.002004	20 мм × G½"
VTm.352.N.002005	20 мм × G¾"
VTm.352.N.002605	26 мм × G¾"
VTm.352.N.002606	26 мм × G1"
VTm.352.N.003206	32 мм × G1"
VTm.352.N.003207	32 мм × G1¾"

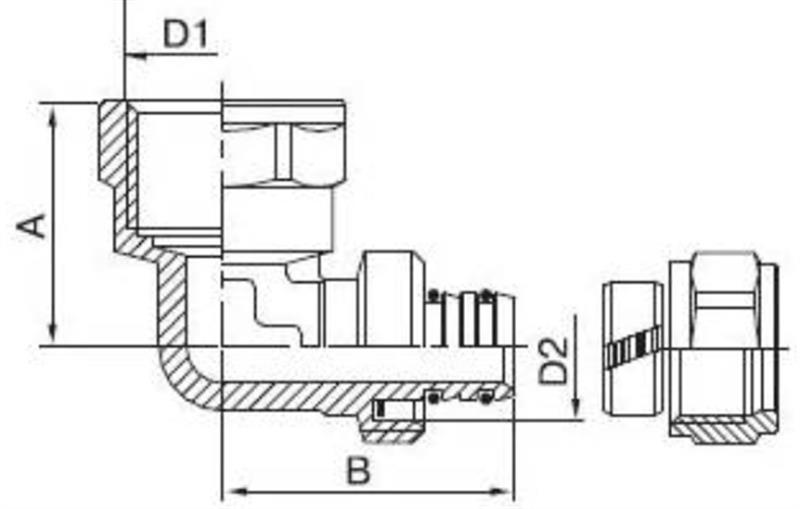

Габаритные размеры

Обозначение	Размеры, мм				Вес, г
Обозначение	A	B	D1	D2	Вес, г
16х1/2	27	32	1/2"	16	85
16х3/4	32	34	3/4"	16	129
20х1/2	39	29	1/2"	20	149
20х3/4	39	32	3/4"	20	165
26х3/4	46	35	3/4"	26	206
26х1	44	39	1"	26	249
32х1	55	43	1"	32	393
32x1 1/4	59	52	1 1/4"	32	531

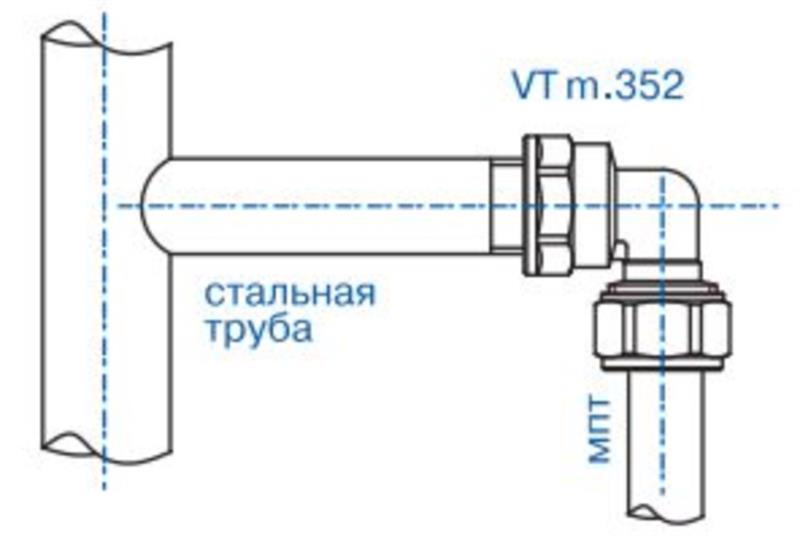

Пример применения

Версия: 2021-06-23-ШАР

Артикул	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость
16 20 26 32	1/2" 3/4" 1" 1 1/4"

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость
G69373	VTm.352.N.001604	16	1/2"	2...4 недели	277 руб. – +
G69374	VTm.352.N.002004	20	1/2"	2...4 недели	437 руб. – +
G69375	VTm.352.N.001605	16	3/4"	2...4 недели	410 руб. – +
G69376	VTm.352.N.002005	20	3/4"	2...4 недели	477 руб. – +
G69377	VTm.352.N.002605	26	3/4"	2...4 недели	612 руб. – +
G69378	VTm.352.N.002606	26	1"	2...4 недели	787 руб. – +
G69379	VTm.352.N.003206	32	1"	2...4 недели	1526 руб. – +
G69380	VTm.352.N.003207	32	1 1/4"	2...4 недели	1761 руб. – +

Отзывы на этот товар пока отсутствуют.
