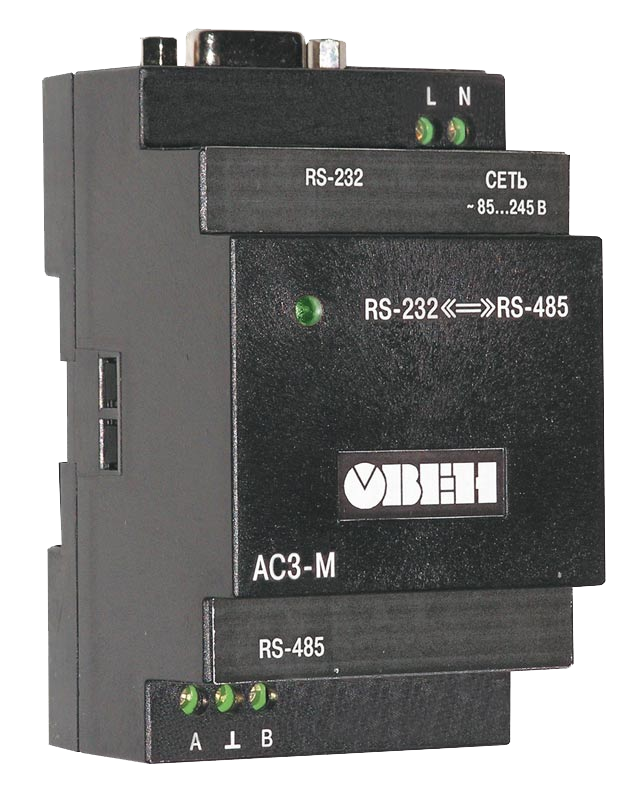

Автоматический преобразователь RS-232/RS-485 ОВЕН АС3-М
Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)
Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)
Особенности:
- Взаимное преобразование сигналов интерфейсов RS-485 и RS-232
- Автоматическое определение направления передачи данных
- Гальваническая изоляция входов между собой и от питающей сети
- Напряжение питания =24 В или ~220 В
- Встроенные согласующие резисторы
Технические характеристики:
| Параметры
| Значение
|
| Напряжение переменное (для АС3-М-220) | 85...245 В, 47...60Гц |
| Напряжение постоянное (для АС3-М-024) | 10...30 В |
| Потребляемая мощность | ≤ 0,5 ВА |
| Допустимое напряжение гальванической изоляции входов | ≥ 1500 В |
| Интерфейс RS-232
- диапазон напряжения входного сигнала - диапазон напряжения выходного сигнала - длина линии связи с внешним устройством - скорость обмена данными - используемые линии передачи данных |
±5...15 В
±9...11 В ≤ 10 м До 115 200 бит/с ТхD; RxD; GND |
| Интерфейс RS485:
- диапазон напряжения входного сигнала - диапазон напряжения выходного сигнала - длина линии связи с внешним устройством - количество приборов в сети без использования усилителя сигнала - количество приборов в сети с использованием усилителя сигнала - используемые линии передачи данных |
0,2...5 В
1,5...5 В ≤ 1200 м ≤ 32 ≤ 256 A(D+); B(D−) |
| Габаритные размеры | 95×54×57 мм |
| Степень защиты | IP20 |
| Монтаж | На DIN-рейку
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже) |
−20...+75°С
86...106,7 кПа ≤ 80% |

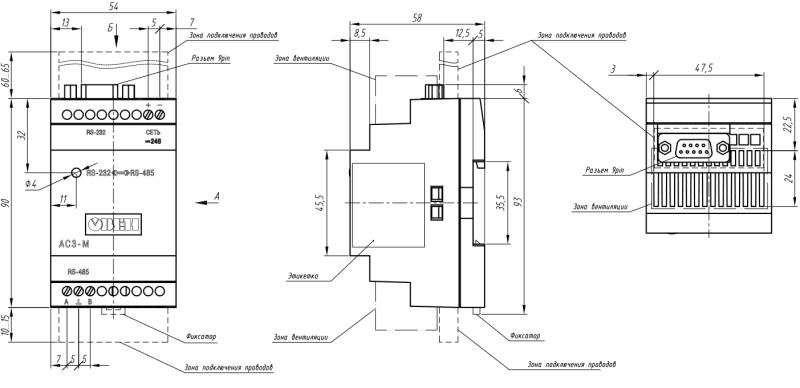

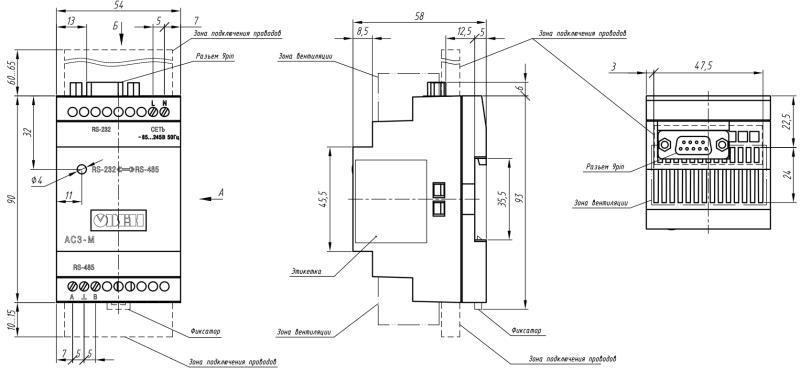

| Габаритные размеры
| |
| АС-3-М-024 | АС-3-М-220
|
 |  |
Версия: 2020-10-28-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.08.2013 | 0.25 Мб |  |
| Сертификат соответствия | 14.08.2013 | 0.45 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Питание
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Питание
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| F90223 | АС-3-М-024 | 24В | Со склада | 6300 руб. |
| F90224 | АС-3-М-220 | 220В | Со склада | 6300 руб. |
