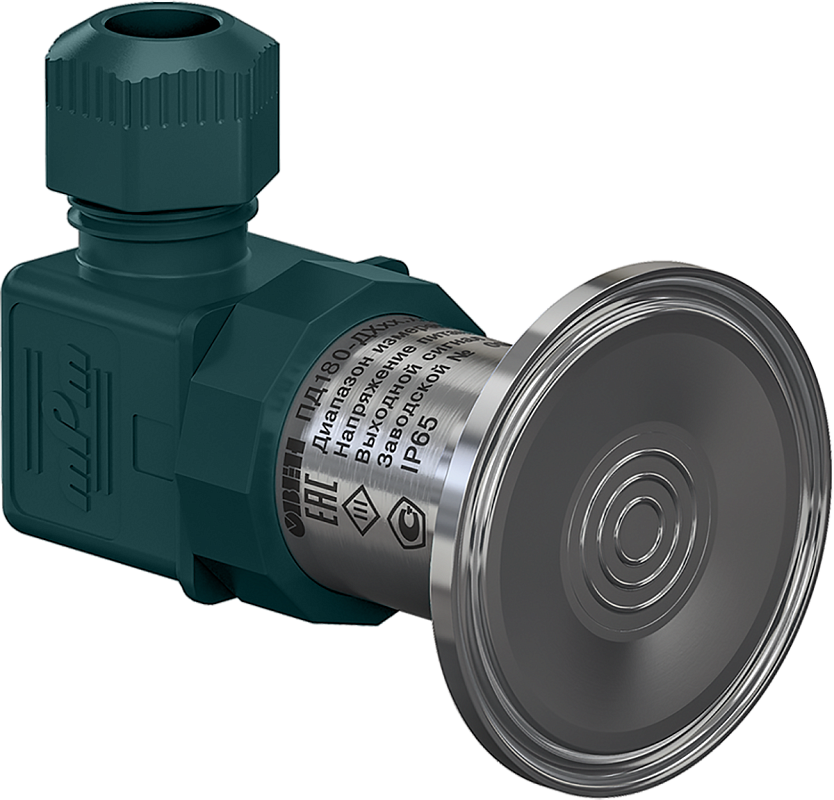

Датчик давления для пищевых и фармацевтических производств ОВЕН ПД180-ДИ

Прибор для непрерывного преобразования избыточного давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА

Измеряемые давления: избыточное (ДИ)
Верхний диапазон измерения (ВПИ): 0,01…1,6 МПа
Предельное давление перегрузки: ≥ 400% ВПИ
Погрешность: 0,5%, 0,25%
Присоединение: CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50, либо молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50
Защита: IP65

В закладки

от 33 696 руб. Наличие: Под заказ Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчик ОВЕН ПД180 представляет собой малогабаритный преобразователь давления с залитым компаундом корпусом с широким набором гигиенических присоединений и электроразъёмом EN 175301-803, форма А (DIN 43650 A).

Отсутствие скрытых полостей в используемых присоединениях ОВЕН ПД180 позволяет датчику работать в производственных процессах, где исключены «мёртвые зоны» для санобработки внутренних полостей и где используются вязкие или полимеризующиеся среды.

Датчик предназначен для применения в пищевом и фармацевтическом производствах, мазутохранилищах, химическом производстве.

Особенности:

Присоединения к процессу CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50 или молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50
Пылевлагозащита IP65 «водяные струи с любого направления»
Погрешность 0,5 % и 0,25 % ВПИ

Технические характеристики:

Параметр	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,5%, 0,25% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	=12…36 В
Защита от подачи напряжения питания обратной полярности	есть
Сопротивление нагрузки	0…1,6 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,9 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–20…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	Сертификат СИ на стадии получения
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,3 кг / 0,4 кг
Штуцер для подключения	CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50 или Молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50
Тип электрического соединителя	электроразъём EN 175301-803 форма А (DIN 43650 A)
Габаритный размер, не более	92х27
Перегрузочная способность	не менее 200% от ВПИ
Предельное давление перегрузки	не менее 400% от ВПИ

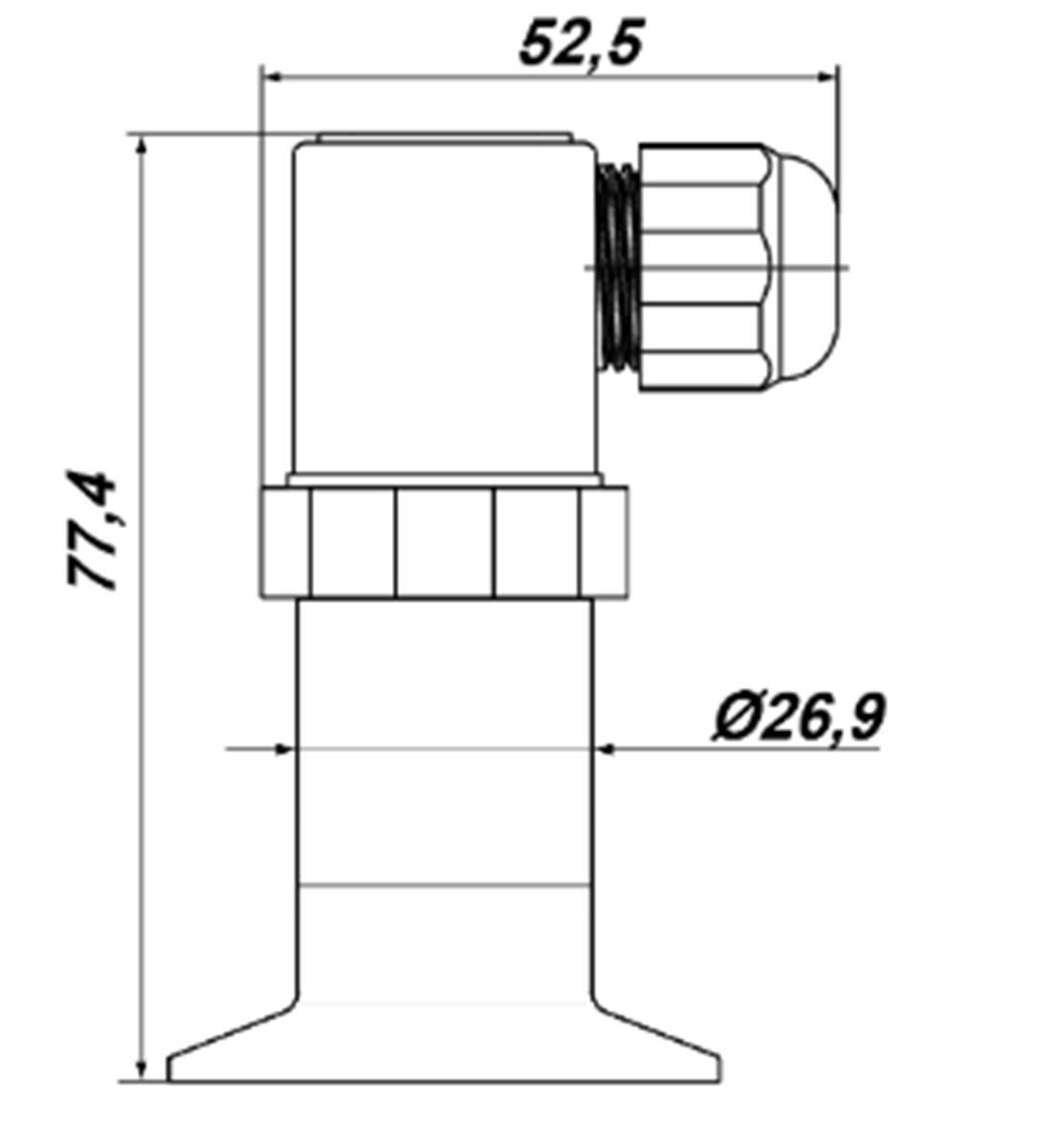

Габаритные размеры

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.09.2022	5.02 Мб

Артикул	ВПИ, Мпа	Погрешность, %	Присоединение	Срок поставки	Стоимость
0,01 0,016 0,025 0,04 0,06 0,1 0,16 0,25 0,4 0,6 1,0 1,6	0,25 0,5	DN15 (20) CLAMP DIN 32676 DN25 (32, 40) CLAMP DIN 32676 DN50 CLAMP DIN 32676 DN20 DIN 11851 DN25 DIN 11851 DN32 DIN 11851 DN40 DIN 11851 DN50 DIN 11851

Артикул	ВПИ, Мпа	Погрешность, %	Присоединение	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	ВПИ, Мпа	Погрешность, %	Присоединение	Срок поставки	Стоимость
K60520	0,01	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	57981 руб. – +
K60521	0,016	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60522	0,025	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60523	0,04	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60524	0,06	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60525	0,1	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60526	0,16	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60527	0,25	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60528	0,4	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60529	0,6	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60530	1,0	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60531	1,6	0,25	DN15 (20) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60532	0,01	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60533	0,016	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60534	0,025	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60535	0,04	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60536	0,06	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60537	0,1	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60538	0,16	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60539	0,25	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60540	0,4	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60541	0,6	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60542	1,0	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60543	1,6	0,5	DN15 (20) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60544	0,01	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60545	0,016	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60546	0,025	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60547	0,04	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60548	0,06	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60549	0,1	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60550	0,16	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60551	0,25	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60552	0,4	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60553	0,6	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60554	1,0	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60555	1,6	0,25	DN25 (32, 40) CLAMP DIN 32676	Под заказ	34308 руб. – +
K60556	0,01	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60557	0,016	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60558	0,025	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60559	0,04	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60560	0,06	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60561	0,1	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60562	0,16	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60563	0,25	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60564	0,4	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60565	0,6	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60566	1,0	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60567	1,6	0,5	DN25 (32, 40) CLAMP DIN 32676	Под заказ	33696 руб. – +
K60568	0,01	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60569	0,016	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60570	0,025	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60571	0,04	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60572	0,06	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60573	0,1	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60574	0,16	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60575	0,25	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60576	0,4	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60577	0,6	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60578	1,0	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60579	1,6	0,25	DN50 CLAMP DIN 32676	Под заказ	36444 руб. – +
K60580	0,01	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60581	0,016	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60582	0,025	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60583	0,04	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60584	0,06	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60585	0,1	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60586	0,16	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60587	0,25	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60588	0,4	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60589	0,6	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60590	1,0	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60591	1,6	0,5	DN50 CLAMP DIN 32676	Под заказ	35520 руб. – +
K60592	0,01	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60593	0,016	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60594	0,025	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60595	0,04	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60596	0,06	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60597	0,1	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60598	0,16	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60599	0,25	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60600	0,4	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60601	0,6	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60602	1,0	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60603	1,6	0,25	DN20 DIN 11851	Под заказ	34308 руб. – +
K60604	0,01	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60605	0,016	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60606	0,025	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60607	0,04	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60608	0,06	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60609	0,1	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60610	0,16	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60611	0,25	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60612	0,4	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60613	0,6	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60614	1,0	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60615	1,6	0,5	DN20 DIN 11851	Под заказ	33696 руб. – +
K60616	0,01	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60617	0,016	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60618	0,025	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60619	0,04	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60620	0,06	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60621	0,1	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60622	0,16	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60623	0,25	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60624	0,4	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60625	0,6	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60626	1,0	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60627	1,6	0,25	DN25 DIN 11851	Под заказ	34308 руб. – +
K60628	0,01	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60629	0,016	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60630	0,025	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60631	0,04	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60632	0,06	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60633	0,1	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60634	0,16	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60635	0,25	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60636	0,4	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60637	0,6	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60638	1,0	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60639	1,6	0,5	DN25 DIN 11851	Под заказ	33696 руб. – +
K60640	0,01	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60641	0,016	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60642	0,025	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60643	0,04	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60644	0,06	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60645	0,1	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60646	0,16	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60647	0,25	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60648	0,4	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60649	0,6	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60650	1,0	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60651	1,6	0,25	DN32 DIN 11851	Под заказ	36444 руб. – +
K60652	0,01	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60653	0,016	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60654	0,025	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60655	0,04	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60656	0,06	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60657	0,1	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60658	0,16	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60659	0,25	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60660	0,4	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60661	0,6	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60662	1,0	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60663	1,6	0,5	DN32 DIN 11851	Под заказ	35520 руб. – +
K60664	0,01	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60665	0,016	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60666	0,025	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60667	0,04	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60668	0,06	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60669	0,1	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60670	0,16	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60671	0,25	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60672	0,4	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60673	0,6	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60674	1,0	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60675	1,6	0,25	DN40 DIN 11851	Под заказ	36444 руб. – +
K60676	0,01	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60677	0,016	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60678	0,025	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60679	0,04	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60680	0,06	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60681	0,1	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60682	0,16	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60683	0,25	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60684	0,4	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60685	0,6	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60686	1,0	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60687	1,6	0,5	DN40 DIN 11851	Под заказ	35520 руб. – +
K60688	0,01	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60689	0,016	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60690	0,025	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60691	0,04	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60692	0,06	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60693	0,1	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60694	0,16	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60695	0,25	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60696	0,4	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60697	0,6	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60698	1,0	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60699	1,6	0,25	DN50 DIN 11851	Под заказ	38880 руб. – +
K60700	0,01	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60701	0,016	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60702	0,025	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60703	0,04	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60704	0,06	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60705	0,1	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60706	0,16	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60707	0,25	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60708	0,4	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60709	0,6	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60710	1,0	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +
K60711	1,6	0,5	DN50 DIN 11851	Под заказ	38256 руб. – +

Отзывы на этот товар пока отсутствуют.

Сопутствующие товары

Блоки питания

Блок питания БП97

Звоните Подробнее от 624 руб. Наличие: Со склада В корзину

Блок питания влагозащищенный БП67

Звоните Подробнее от 741 руб. Наличие: Со склада В корзину
