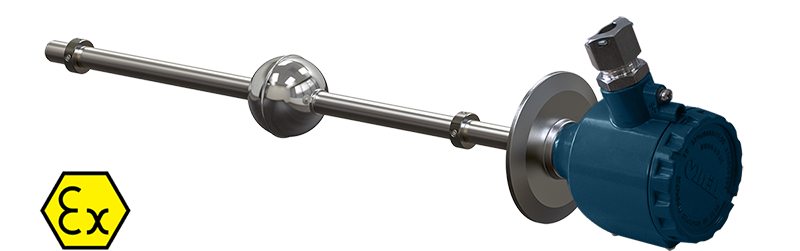

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-Exd с присоединением типа CLAMP

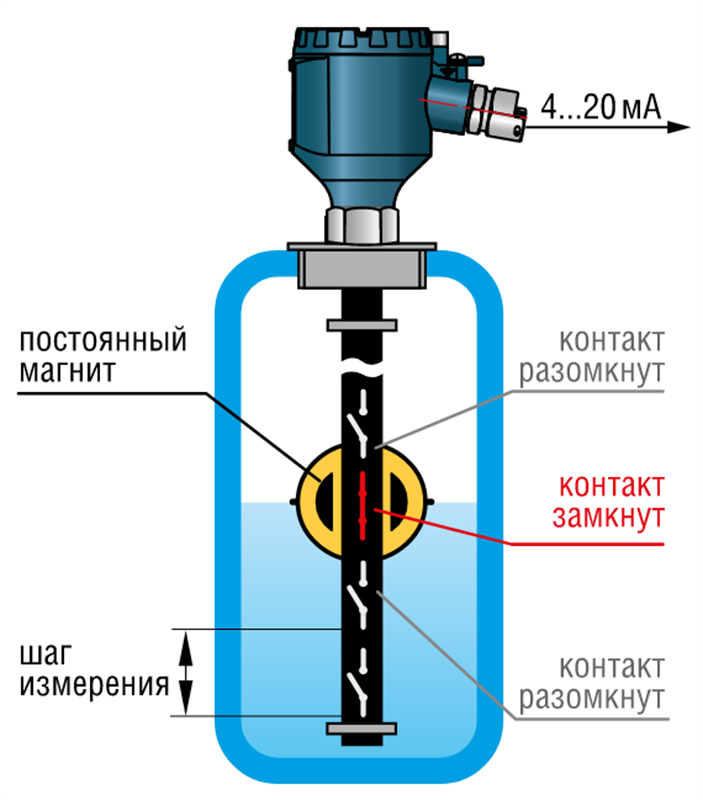

Принцип действия и особенности конструкции ОВЕН ПДУ-И-Exd

Прибор для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА

Диапазон измерений: 0...4000 мм
Дискретность преобразования: 5 или 10 мм
Рабочая температура: −60...+125°С
Степень защиты: IP67
Материал штока: сталь 12Х18Н10Т
Материал поплавка: AISI 316L
Тип присоединения: CLAMP

В закладки

от 18 207 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
Аналоговый выходной сигнал 4…20 мА.
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+125°C.
Давление: от вакуума до 1 MПa
Плотность рабочей среды: ≥0,65 г/см³.
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Срок службы не менее 12 лет.

* срок изготовления и стоимость предоставляется по запросу.

Технические характеристики:

Параметр	Значение
Характеристики питания
Схема подключения	двухпроводная
Род питающего тока	постоянный
Напряжение питания постоянного тока	12…36 В
Потребляемая мощность	≤ 1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2…2 мм²
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb
Условия эксплуатации
Температура окружающей среды	−40...+85°С
Температура контролируемой среды	−60...+125°С
Давление контролируемой среды	≤1 МПа
Плотность контролируемой среды	≥0,65 г/см³
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика

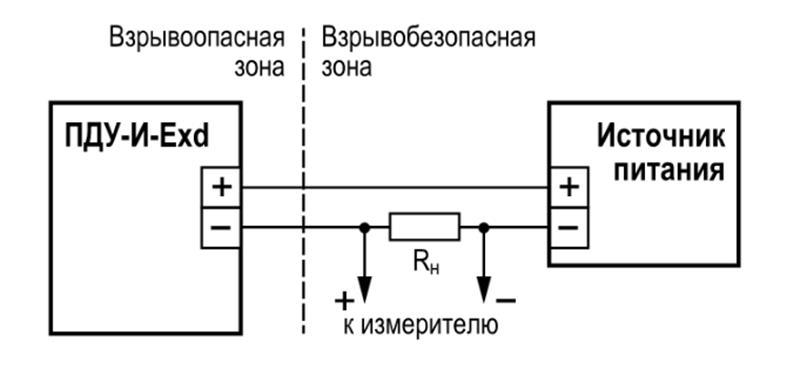

Схема подключения

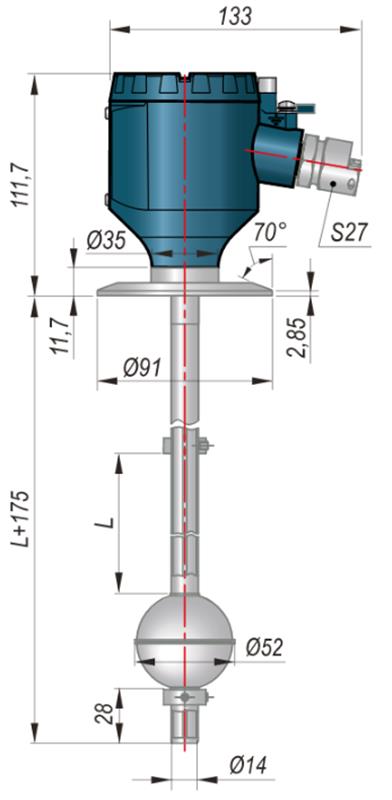

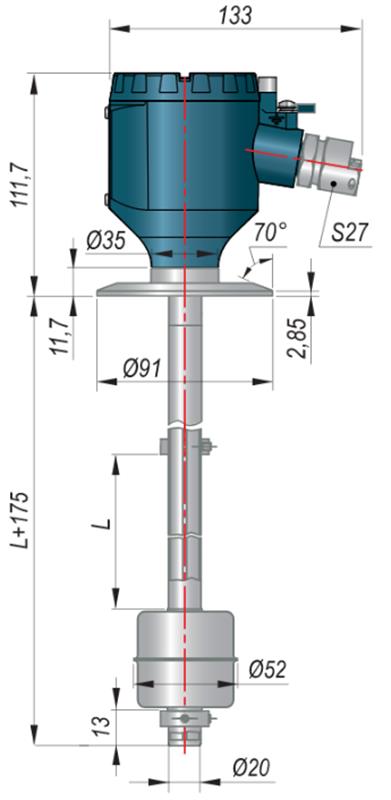

Габаритные размеры

ПДУ-И-Exd c L = 250…1250 мм (штуцер DN65)	ПДУ-И-Exd c L = 1500…4000 мм (штуцер DN65)

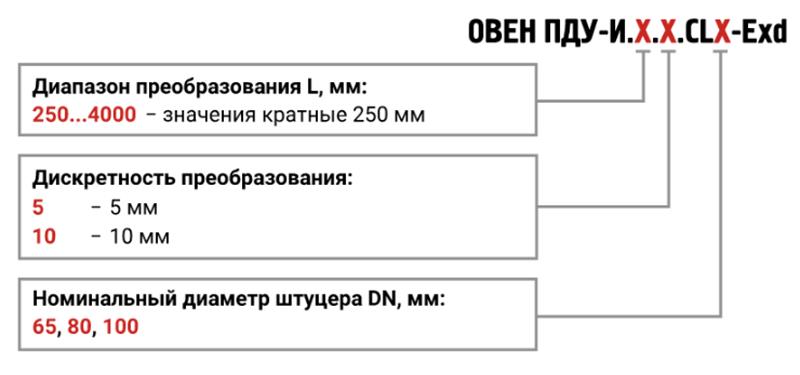

Обозначение при заказе ОВЕН ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676

Версия: 2021-11-19-ШАР

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Номинальный диаметр, мм	Срок поставки	Стоимость
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000	5 10	65 80 100

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Номинальный диаметр, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Номинальный диаметр, мм	Срок поставки	Стоимость
V58746	250	5	65	2...4 недели	31476 руб. – +
V58747	500	5	65	2...4 недели	41999 руб. – +
V58748	750	5	65	2...4 недели	52460 руб. – +
V58749	1000	5	65	2...4 недели	60848 руб. – +
V58750	1250	5	65	2...4 недели	64355 руб. – +
V58751	1500	5	65	2...4 недели	73200 руб. – +
V58752	1750	5	65	2...4 недели	78080 руб. – +
V58753	2000	5	65	2...4 недели	86468 руб. – +
V58754	2250	5	65	2...4 недели	86010 руб. – +
V58755	2750	5	65	2...4 недели	96075 руб. – +
V58756	3000	5	65	2...4 недели	104005 руб. – +
V58757	3250	5	65	2...4 недели	111325 руб. – +
V58758	3500	5	65	2...4 недели	117425 руб. – +
V58759	3750	5	65	2...4 недели	126270 руб. – +
V58760	4000	5	65	2...4 недели	132675 руб. – +
V58761	250	10	65	2...4 недели	24675 руб. – +
V58762	500	10	65	2...4 недели	26230 руб. – +
V58763	750	10	65	2...4 недели	32635 руб. – +
V58764	1000	10	65	2...4 недели	39498 руб. – +
V58765	1250	10	65	2...4 недели	45750 руб. – +
V58766	1500	10	65	2...4 недели	38403 руб. – +
V58767	1750	10	65	2...4 недели	55480 руб. – +
V58768	2000	10	65	2...4 недели	42840 руб. – +
V58769	2250	10	65	2...4 недели	47399 руб. – +
V58770	2750	10	65	2...4 недели	54774 руб. – +
V58771	3000	10	65	2...4 недели	56304 руб. – +
V58772	3250	10	65	2...4 недели	59976 руб. – +
V58773	3500	10	65	2...4 недели	63801 руб. – +
V58774	3750	10	65	2...4 недели	67626 руб. – +
V58775	4000	10	65	2...4 недели	71298 руб. – +
V58776	250	5	80	2...4 недели	22950 руб. – +
V58777	750	5	80	2...4 недели	36873 руб. – +
V58778	1500	5	80	2...4 недели	73200 руб. – +
V58779	1750	5	80	2...4 недели	78080 руб. – +
V58780	2750	5	80	2...4 недели	96075 руб. – +
V58781	3000	5	80	2...4 недели	104005 руб. – +
V58782	3250	5	80	2...4 недели	86170 руб. – +
V58783	3500	5	80	2...4 недели	91818 руб. – +
V58784	3750	5	80	2...4 недели	97461 руб. – +
V58785	4000	5	80	2...4 недели	102816 руб. – +
V58786	250	10	80	2...4 недели	18207 руб. – +
V58787	750	10	80	2...4 недели	32635 руб. – +
V58788	1500	10	80	2...4 недели	51850 руб. – +
V58789	1750	10	80	2...4 недели	39474 руб. – +
V58790	2750	10	80	2...4 недели	54774 руб. – +
V58791	3000	10	80	2...4 недели	56304 руб. – +
V58792	3250	10	80	2...4 недели	59976 руб. – +
V58793	3500	10	80	2...4 недели	63801 руб. – +
V58794	3750	10	80	2...4 недели	67626 руб. – +
V58795	4000	10	80	2...4 недели	91622 руб. – +
V58796	250	5	100	2...4 недели	31476 руб. – +
V58797	750	5	100	2...4 недели	52460 руб. – +
V58798	1500	5	100	2...4 недели	48593 руб. – +
V58799	1750	5	100	2...4 недели	54639 руб. – +
V58800	2500	5	100	2...4 недели	72797 руб. – +
V58801	2750	5	100	2...4 недели	75429 руб. – +
V58802	3000	5	100	2...4 недели	80478 руб. – +
V58803	3250	5	100	2...4 недели	86170 руб. – +
V58804	3500	5	100	2...4 недели	91818 руб. – +
V58805	3750	5	100	2...4 недели	97461 руб. – +
V58806	250	10	100	2...4 недели	18207 руб. – +
V58807	750	10	100	2...4 недели	27387 руб. – +
V58808	1500	10	100	2...4 недели	38403 руб. – +
V58809	1750	10	100	2...4 недели	39474 руб. – +
V58810	2500	10	100	2...4 недели	64782 руб. – +
V58811	2750	10	100	2...4 недели	54774 руб. – +
V58812	3000	10	100	2...4 недели	56304 руб. – +
V58813	3250	10	100	2...4 недели	59976 руб. – +
V58814	3500	10	100	2...4 недели	63801 руб. – +
V58815	3750	10	100	2...4 недели	67626 руб. – +
