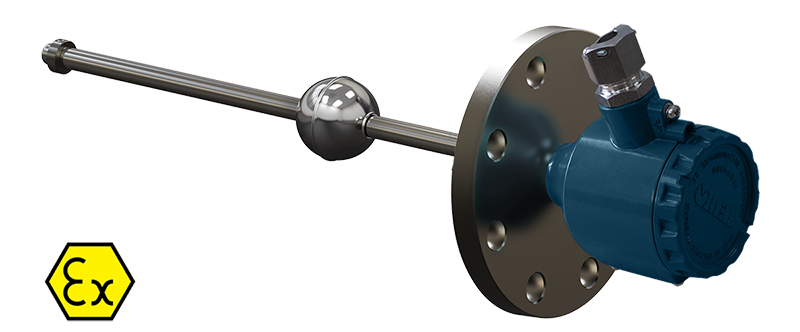

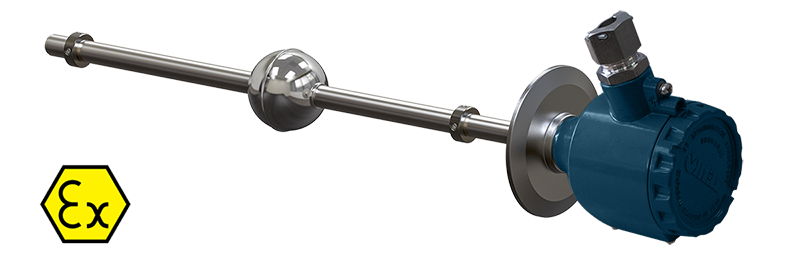

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-RS-EXD

Прибор для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU)

Диапазон преобразования уровня: 250...4000 мм
Выходной сигнал: RS-485
Температура измеряемой среды: –60...+125°C
Плотность рабочей среды: ≥0,65 г/см³
Максимальное рабочее давление: 2 МПа
Рабочее положение: вертикальное
Напряжение питания: =10...42 В
Присоединение: резьбовое
Материал штока: сталь 12Х18Н10Т
Материал поплавка: AISI 316L
Взрывозащищенное исполнение

В закладки

от 26 838 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
Цифровой интерфейс RS-485 (Modbus RTU)
Диапазон преобразования уровня: 250...4000 мм
Дискретность преобразования: 5 или 10 мм
Температура измеряемой среды: −60...+125°C
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
Плотность рабочей среды: ≥0,65 г/см³
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями
Срок службы не менее 12 лет

Технические характеристики:

Параметр	Значение
Характеристики питания
Напряжение питания постоянного тока	10…42 В
Потребляемая мощность	≤ 0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания	≤ 10 мин
- после кратковременного (≤ 5 с) пропадания напряжения питания	≤ 10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал штока	Сталь 12Х18Н10Т
Материал поплавка	AISI 316L
Степень защиты корпуса по ГОСТ 14254	IP67
Максимальный диаметр отверстия кабельного ввода	8,5 мм
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видом взрывозащиты «взрывонепроницаемые оболочки «d»	1 Ex d IIC T4 Gb

Параметр	Значение
Датчики с присоединительной резьбой G2

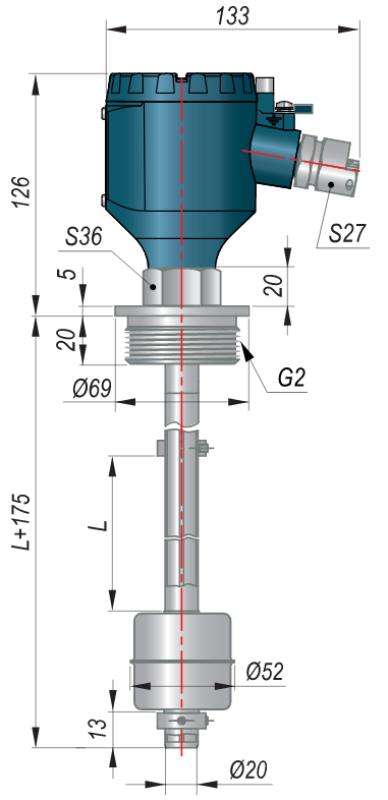

ПДУ-RS-Exd c L = 250...1250 мм	ПДУ-RS-Exd c L = 1500...4000 мм

Датчики с присоединением типа CLAMP в соответствии с DIN 32676

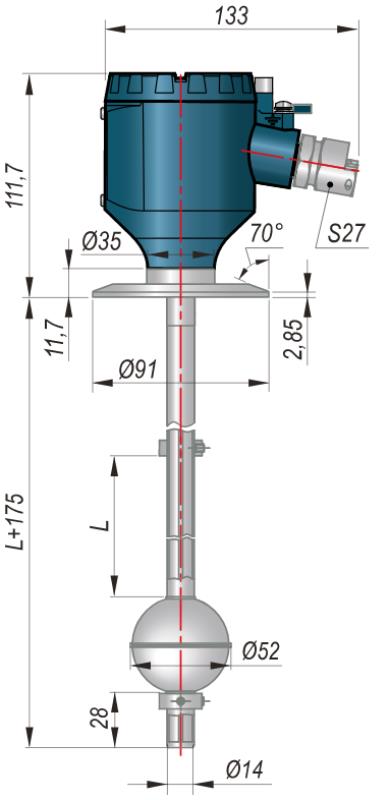

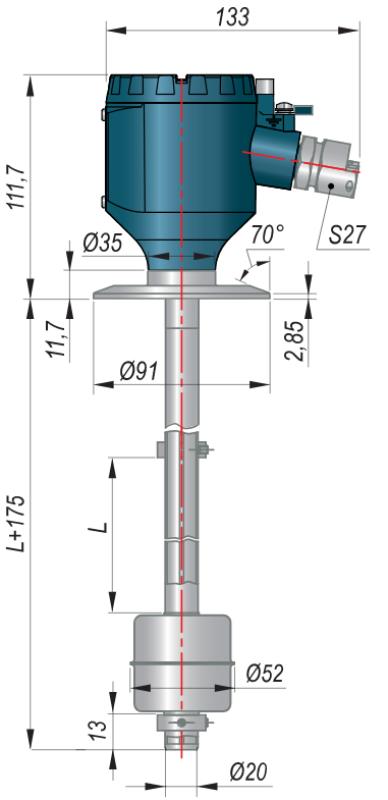

ПДУ-RS-Exd c L = 250...1250 мм (штуцер DN65)	ПДУ-RS-Exd c L = 1500...4000 мм (штуцер DN65)

Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015

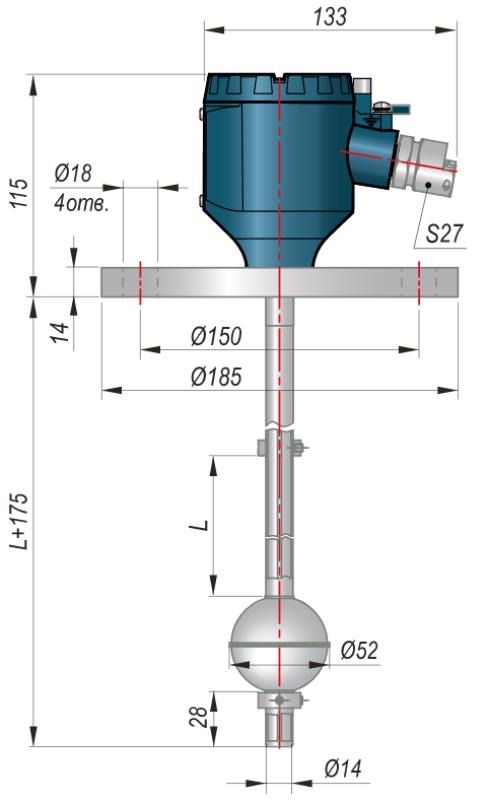

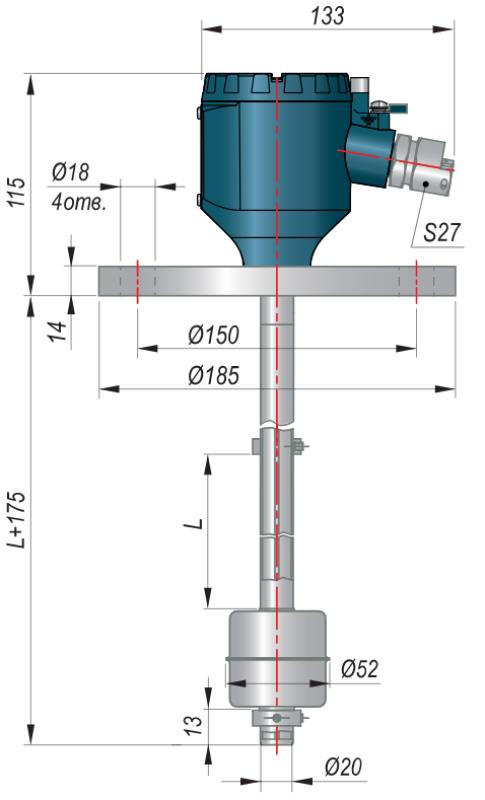

ПДУ-RS-Exd c L = 250...1250 мм (фланец Ф.80.1.01.А)	ПДУ-RS-Exd c L = 1500...4000 мм (фланец Ф.80.1.01.А)

Версия: 2020-11-12-ШАР

Артикул	Длина, мм	Дискретность, мм	Срок поставки	Стоимость
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3500 3750 4000	5 10

Артикул	Длина, мм	Дискретность, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Длина, мм	Дискретность, мм	Срок поставки	Стоимость
K29911	250	5	2...4 недели	34428 руб. – +
K29912	500	5	2...4 недели	45900 руб. – +
K29913	750	5	2...4 недели	57372 руб. – +
K29914	1000	5	2...4 недели	59832 руб. – +
K29915	1250	5	2...4 недели	69954 руб. – +
K29916	1500	5	2...4 недели	79770 руб. – +
K29917	1750	5	2...4 недели	85914 руб. – +
K29918	2000	5	2...4 недели	95574 руб. – +
K29919	2250	5	2...4 недели	105852 руб. – +
K29920	2500	5	2...4 недели	114750 руб. – +
K29921	2750	5	2...4 недели	118740 руб. – +
K29922	3000	5	2...4 недели	127944 руб. – +
K29923	3500	5	2...4 недели	146046 руб. – +
K29924	3750	5	2...4 недели	155250 руб. – +
K29925	4000	5	2...4 недели	164148 руб. – +
K29926	250	10	2...4 недели	26838 руб. – +
K29927	500	10	2...4 недели	28688 руб. – +
K29928	750	10	2...4 недели	35154 руб. – +
K29929	1000	10	2...4 недели	43260 руб. – +
K29930	1250	10	2...4 недели	50016 руб. – +
K29931	1500	10	2...4 недели	56760 руб. – +
K29932	1750	10	2...4 недели	60594 руб. – +
K29933	2000	10	2...4 недели	63666 руб. – +
K29934	2250	10	2...4 недели	73326 руб. – +
K29935	2500	10	2...4 недели	79770 руб. – +
K29936	2750	10	2...4 недели	82074 руб. – +
K29937	3000	10	2...4 недели	88212 руб. – +
K29938	3500	10	2...4 недели	99720 руб. – +
K29939	3750	10	2...4 недели	106620 руб. – +
K29940	4000	10	2...4 недели	112758 руб. – +
