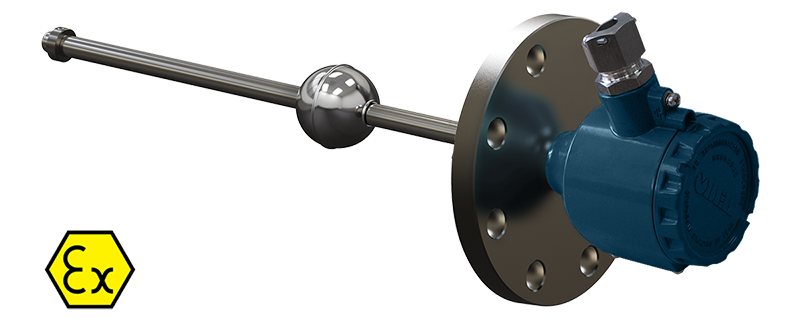

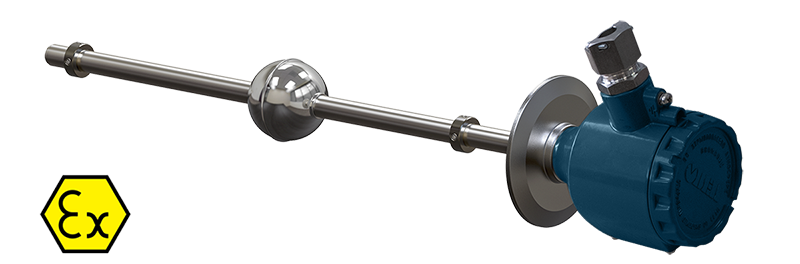

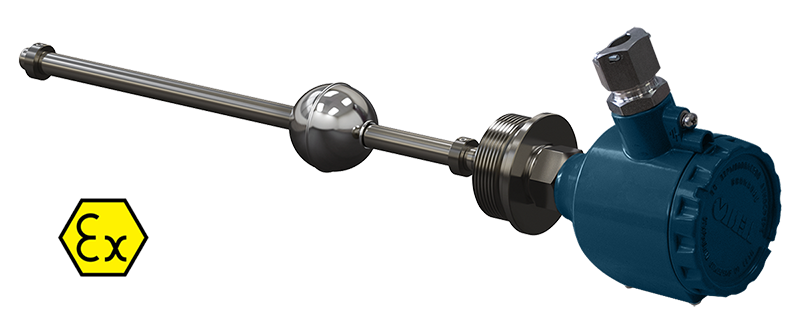

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-EXD

Прибор для для измерения уровня жидкостей с выходным сигналом 4…20 мА

Диапазон измерений: 0...4000 мм
Дискретность преобразования: 5 или 10 мм
Рабочая температура: −60...+125°С
Степень защиты: IP67
Материал штока: сталь 12Х18Н10Т
Материал поплавка: AISI 316L

В закладки

от 24 270 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb
Аналоговый выходной сигнал 4...20 мА
Диапазон преобразования уровня: 250...4000 мм
Дискретность преобразования: 5 или 10 мм
Температура измеряемой среды: –60...+125°C
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
Плотность рабочей среды: ≥0,65 г/см³
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями
Срок службы не менее 12 лет

Технические характеристики:

Параметр	Значение
Характеристики питания
Схема подключения	Двухпроводная
Род питающего тока	Постоянный
Напряжение питания	=12...36 В
Потребляемая мощность, не более	1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	От 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2...2 мм²
Материал штока	Сталь 12Х18Н10Т
Материал поплавка	AISI 316L
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb
Условия эксплуатации
Температура окружающей среды	−40...+85°С
Температура контролируемой среды	−60...+125°С
Давление контролируемой среды - для датчиков с резьбовым и фланцевым присоединением - для датчиков с присоединением CLAMP	≤2 МПа ≤1 МПа
Плотность контролируемой среды	≥0,65 г/см³
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика

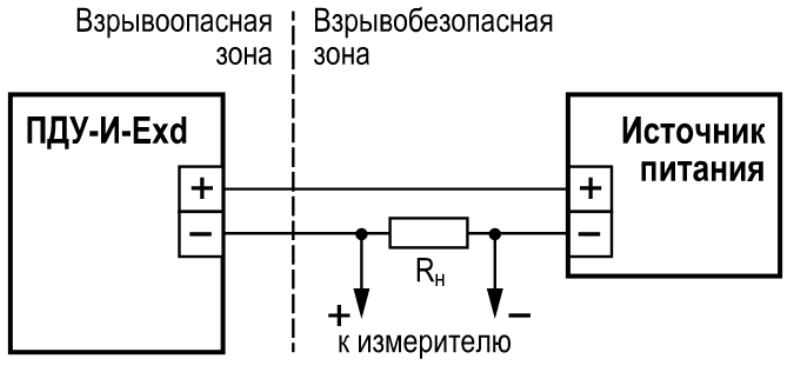

Схема подключения

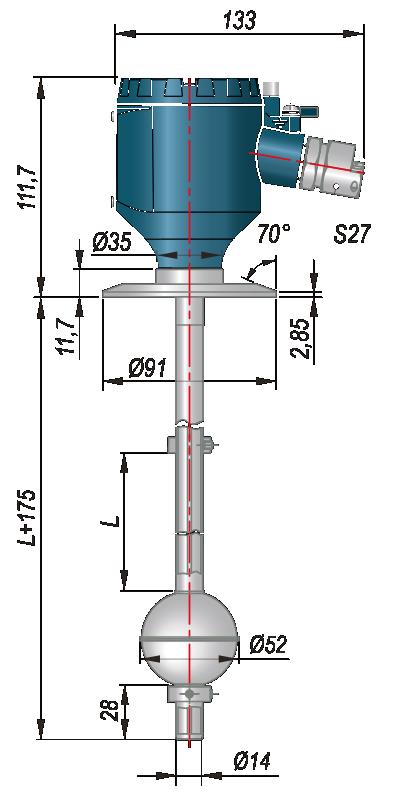

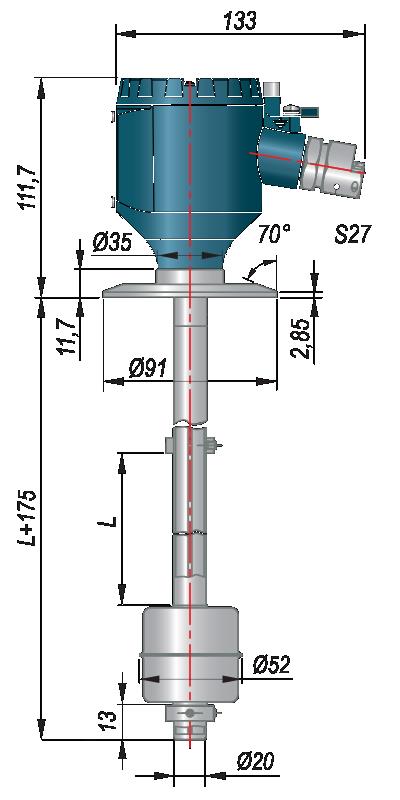

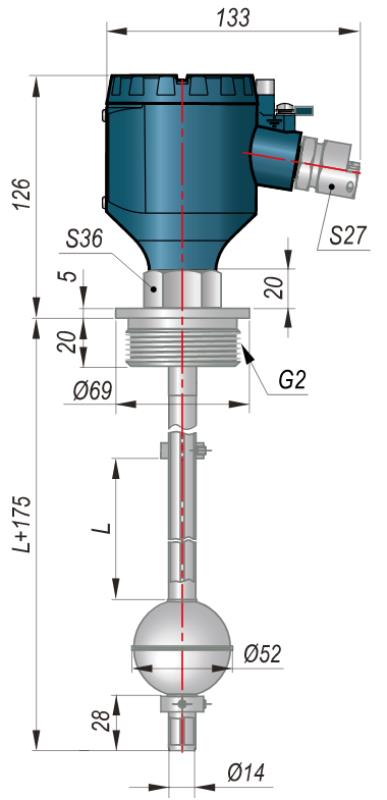

Габаритные размеры
ПДУ-И-Exd c L = 250…1250 мм	ПДУ-И-Exd c L = 1500…4000 мм

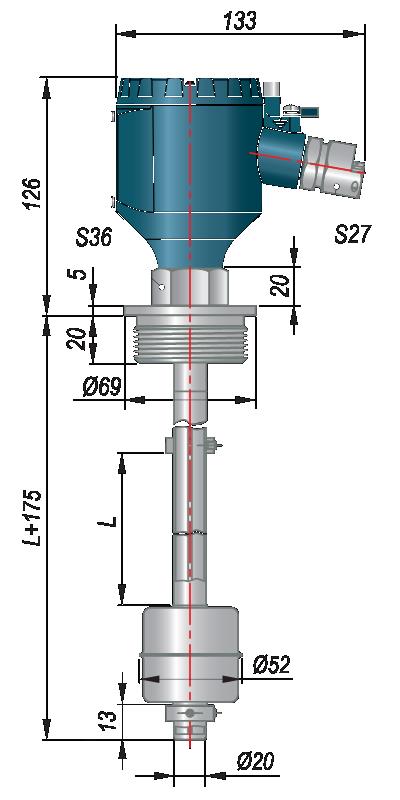

ПДУ-И-Exd c L = 250…1250 мм (штуцер DN65)	ПДУ-И-Exd c L = 1500…4000 мм (штуцер DN65)

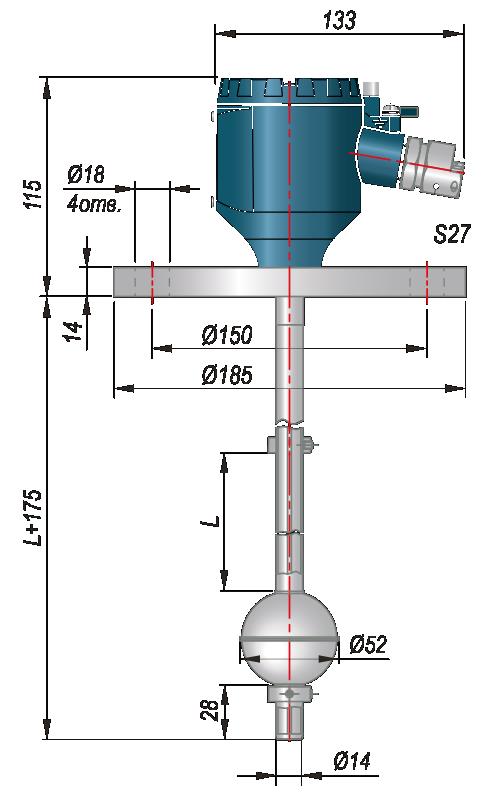

ПДУ-И-Exd c L = 250…1250 мм (фланец Ф.80.1.01.А)	ПДУ-И-Exd c L = 1500…4000 мм (фланец Ф.80.1.01.А)

Версия: 2021-02-08-ШАР

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Срок поставки	Стоимость
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000	5 10

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Срок поставки	Стоимость
G67503	250	5	2...4 недели	30960 руб. – +
G67504	500	5	2...4 недели	41310 руб. – +
G67505	750	5	2...4 недели	51600 руб. – +
G67506	1000	5	2...4 недели	59850 руб. – +
G67507	1250	5	2...4 недели	63300 руб. – +
G67508	1500	5	2...4 недели	72000 руб. – +
G67509	1750	5	2...4 недели	76800 руб. – +
G67510	2000	5	2...4 недели	85050 руб. – +
G67511	2250	5	2...4 недели	84600 руб. – +
G67512	2500	5	2...4 недели	91800 руб. – +
G67513	2750	5	2...4 недели	94500 руб. – +
G67514	3000	5	2...4 недели	102300 руб. – +
G67515	3250	5	2...4 недели	109500 руб. – +
G67516	3500	5	2...4 недели	115500 руб. – +
G67517	3750	5	2...4 недели	124200 руб. – +
G67518	4000	5	2...4 недели	130500 руб. – +
G67519	250	10	2...4 недели	24270 руб. – +
G67520	500	10	2...4 недели	25800 руб. – +
G67521	750	10	2...4 недели	32100 руб. – +
G67522	1000	10	2...4 недели	38850 руб. – +
G67523	1250	10	2...4 недели	45000 руб. – +
G67524	1500	10	2...4 недели	51000 руб. – +
G67525	1750	10	2...4 недели	54570 руб. – +
G67526	2000	10	2...4 недели	57300 руб. – +
G67527	2250	10	2...4 недели	58650 руб. – +
G67528	2500	10	2...4 недели	63720 руб. – +
G67529	2750	10	2...4 недели	65670 руб. – +
G67530	3000	10	2...4 недели	70560 руб. – +
G67531	3250	10	2...4 недели	75480 руб. – +
G67532	3500	10	2...4 недели	79776 руб. – +
G67533	3750	10	2...4 недели	85296 руб. – +
G67534	4000	10	2...4 недели	90120 руб. – +
