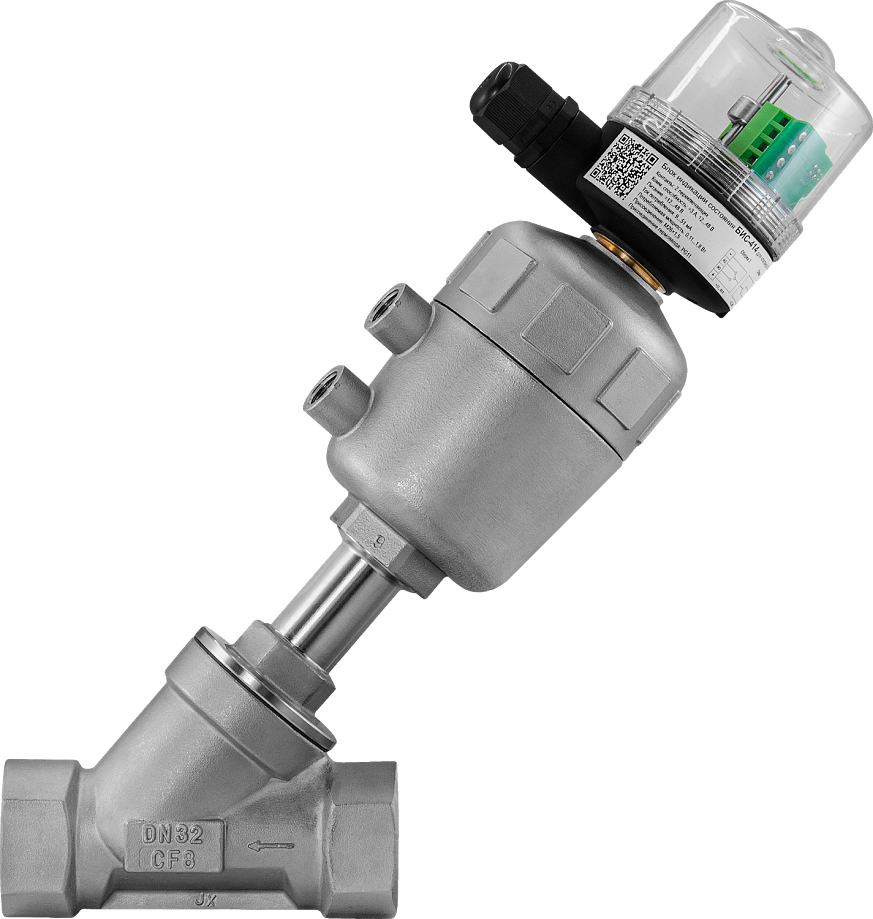

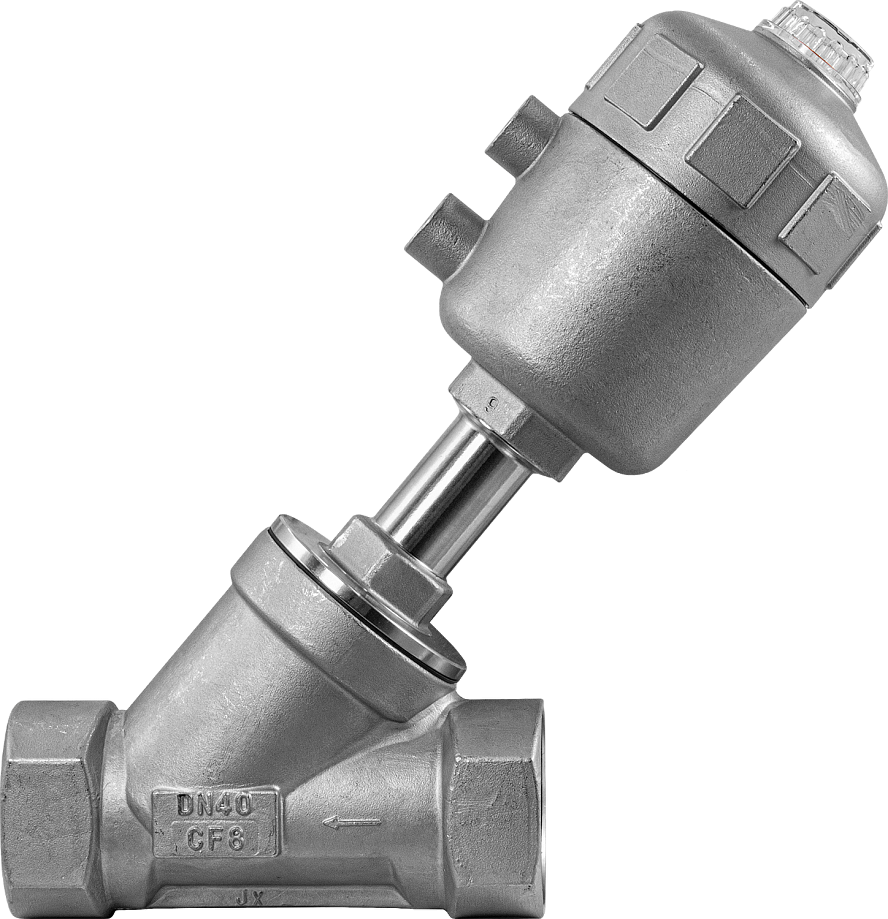

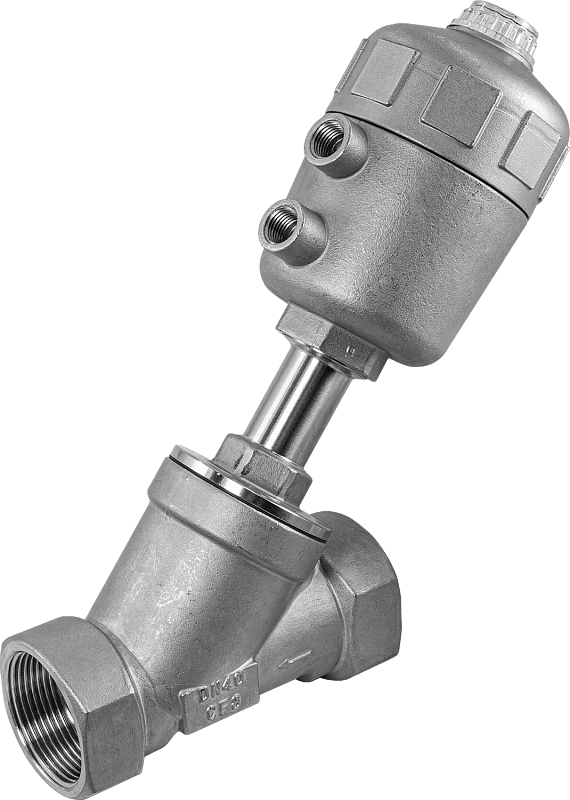

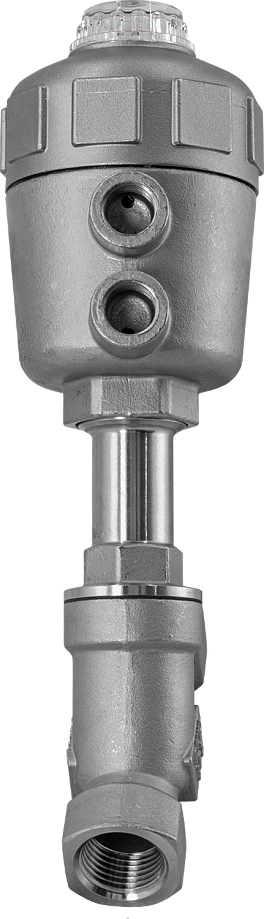

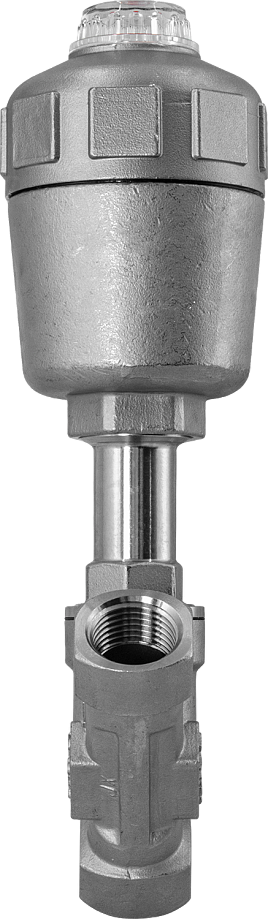

Пневматический клапан двустороннего действия с угловым поршнем УПК12-2

Пневматический клапан нормально открытый двустороннего действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,4...0,7 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G4"
Присоединение воздуховодов: ¼"
Пневмопривод в комплекте

В закладки

от 8 288 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Пневматический клапан нормально открытый двустороннего действия с угловым поршнем УПК12-2 для управления потоком рабочей среды в трубопроводе.

Закрывается при подаче управляющего давления в первый порт клапана и открывается при подаче управляющего давления во второй порт клапана.

Особенности:

Клапан нормально открытый двустороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность

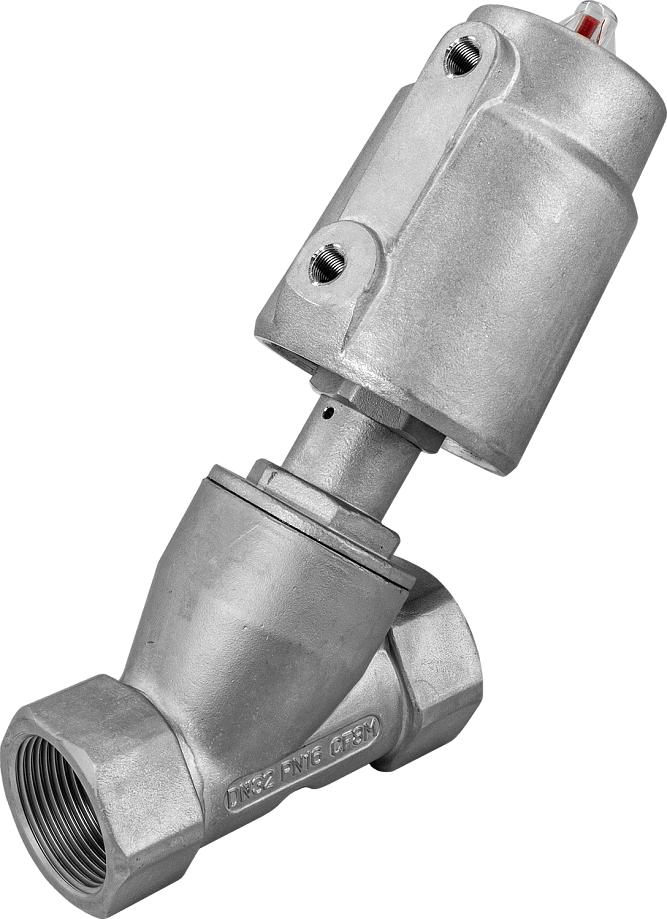

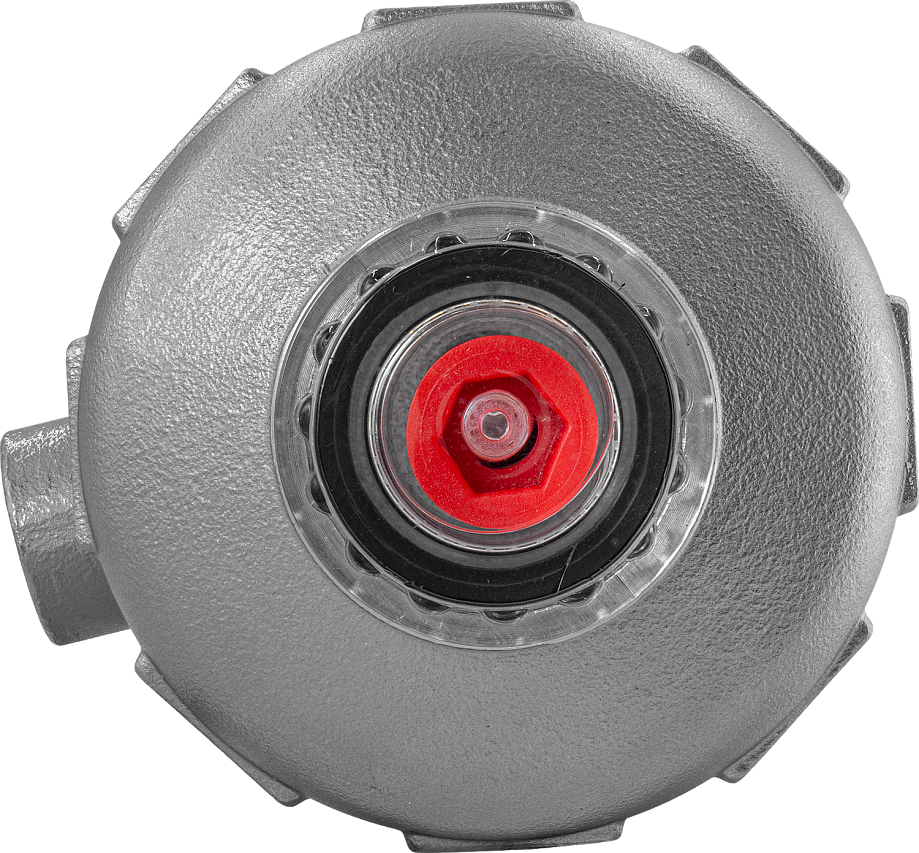

Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Резьбовое G½"...G4"
Присоединение воздуховодов	¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК12-2-050х015 GSP	15	13	50	5	½"	¼"	1,6	1120
УПК12-2-050х020 GSP	20	18	50	10	¾"		1,6	1210
УПК12-2-050х025 GSP	25	22	50	18	1"		1,6	1400
УПК12-2-063х025 GSP	25	22	63	18	1"		1,6	2100
УПК12-2-063х032 GSP	32	28	63	23	1¼"		1,4	2310
УПК12-2-063х040 GSP	40	35	63	33	1½"		1,3	2560
УПК12-2-063х050 GSP	50	42	63	53	2"		1,2	3020
УПК12-2-080х050 GSP	50	42	80	53	2"		1,6	5100
УПК12-2-080х065 GSP	65	59	80	90	2½"		1,2	6200
УПК12-2-100х065 GSP	65	59	100	90	2½"		1,6	7700
УПК12-2-125х080 GSP	80	68	125	150	3"		1,6	9000
УПК12-2-125х100 GSP	100	86	125	230	4"		1,6	12700

Расшифровка обозначения на примере клапана УПК12-2-050х015 XYZ:

УПК12 – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

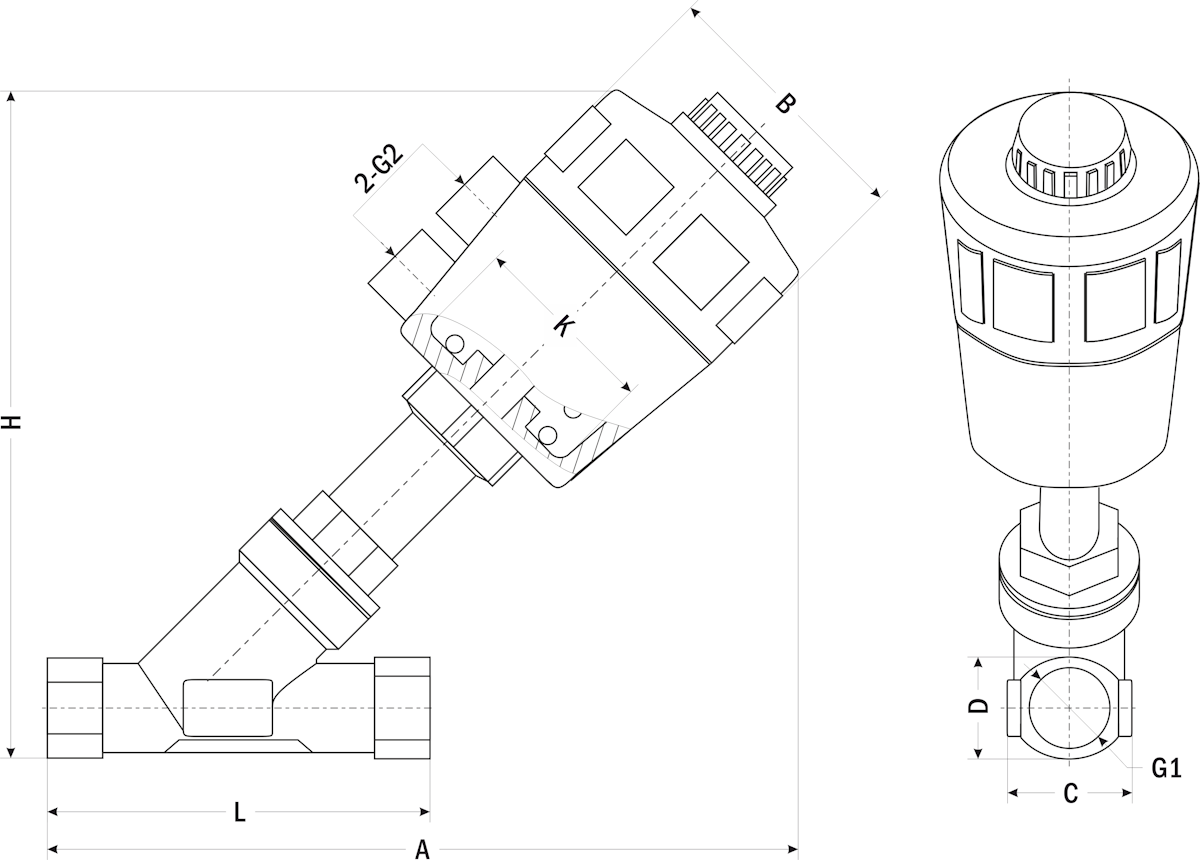

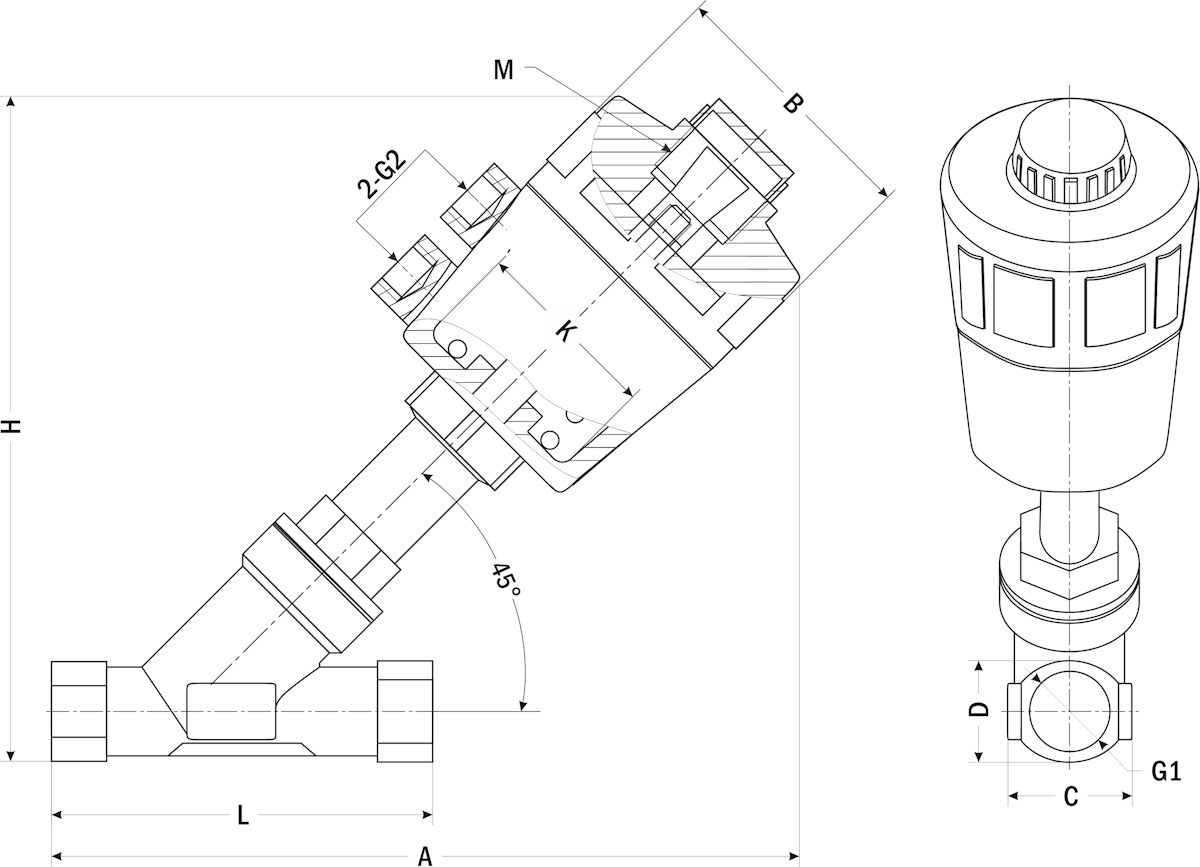

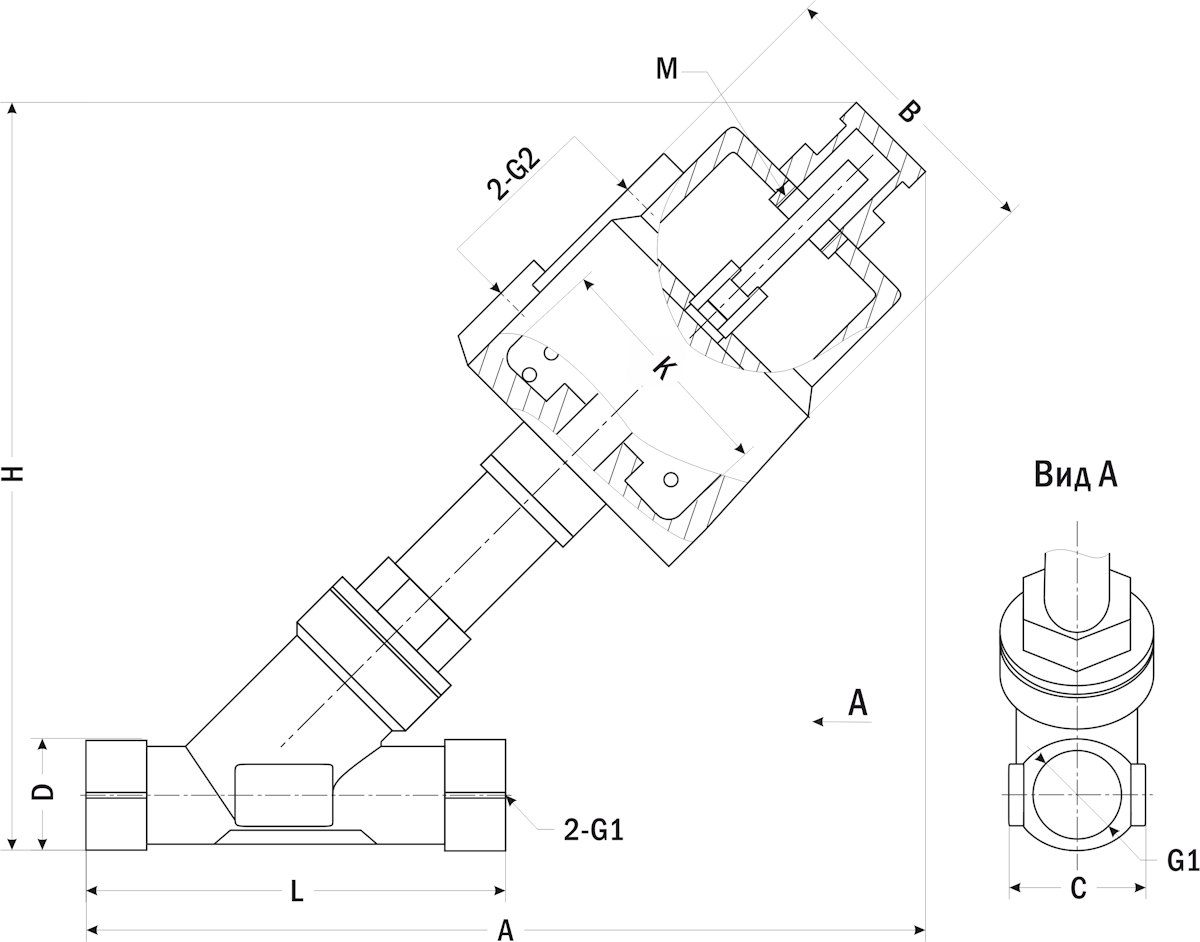

Габаритные размеры

Модель	G1	G2	Размеры, мм
Модель	G1	G2	Внутр. диаметр привода, К	A	B	С	D	H	L
УПК12-2-050х015 GSP	½"	¼"	50	167	64	32	27	163	86
УПК12-2-050х020 GSP	¾"		50	178	65	33	32	172	97
УПК12-2-050х025 GSP	1"		50	185	65	38	38	181	106
УПК12-2-063х025 GSP	1"		63	210	80	38	38	185	106
УПК12-2-063х032 GSP	1¼"		63	209	78	48	48	214	119
УПК12-2-063х040 GSP	1½"		63	214	78	54	54	224	131
УПК12-2-063х050 GSP	2"		63	221	78	66	66	244	152
УПК12-2-080х050 GSP	2"		80	250	97	66	66	260	152
УПК12-2-080х065 GSP	2½"		80	275	97	83	83	284	185
УПК12-2-100х065 GSP	2½"		100	285	124	83	83	250	185
УПК12-2-125х080 GSP	3"		125	400	140	97	96	350	213
УПК12-2-125х100 GSP	4"		125	415	140	126	124	403	235
