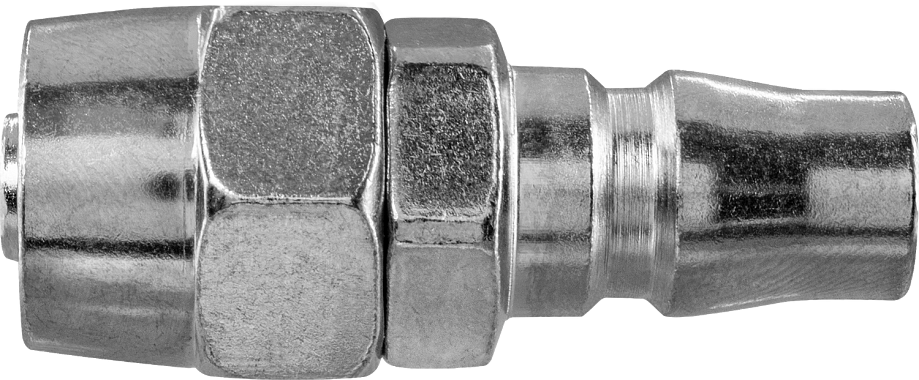

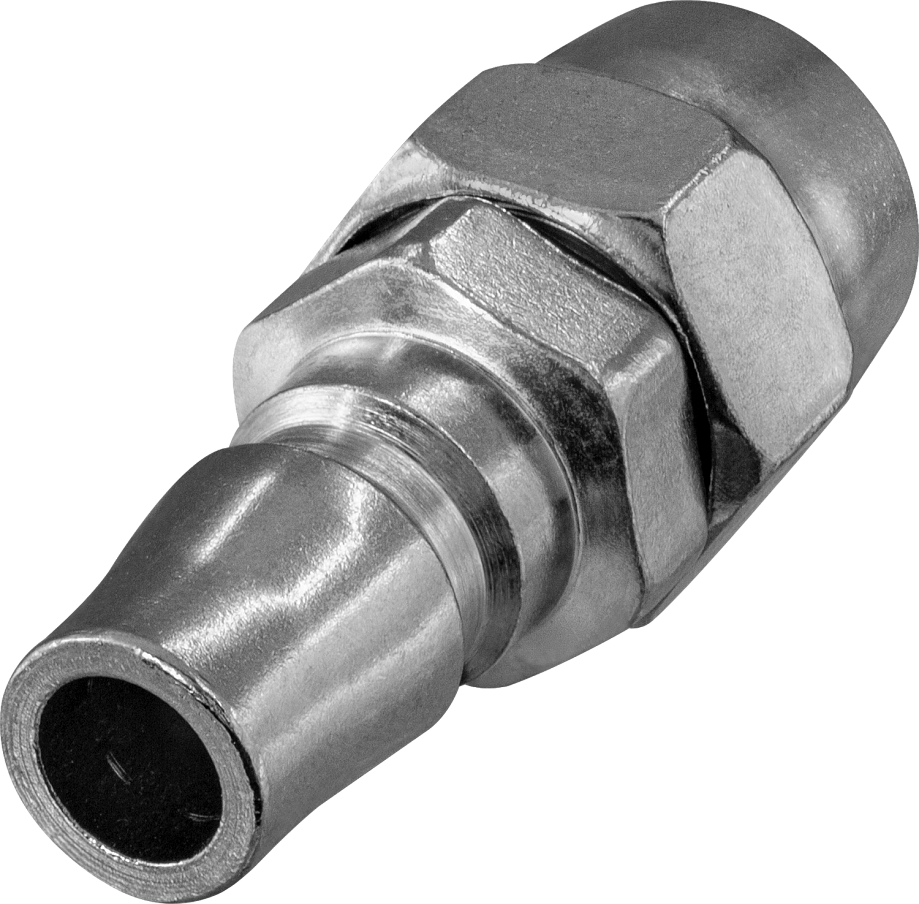

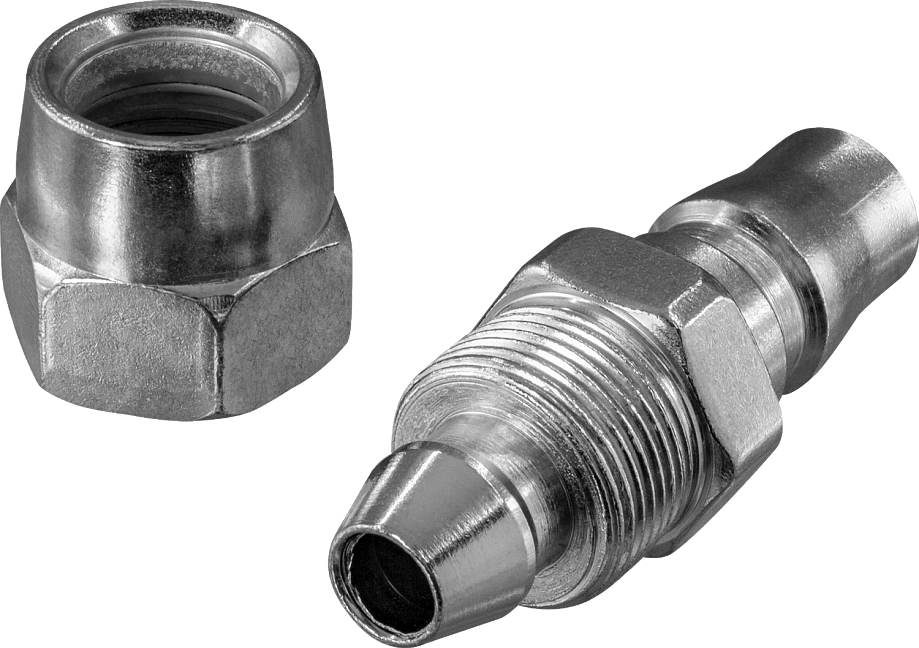

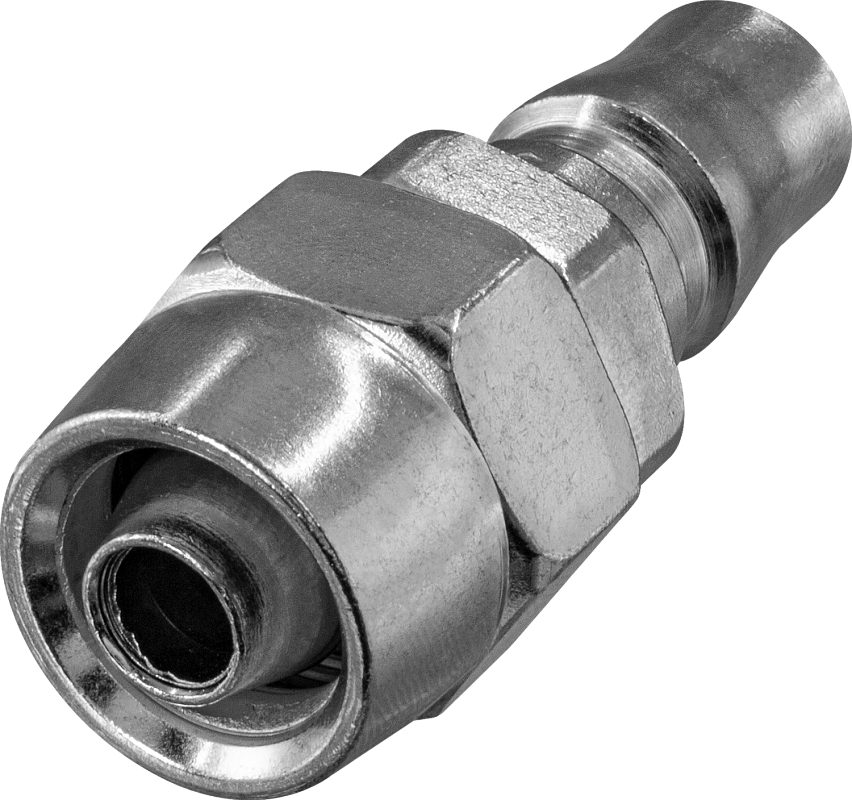

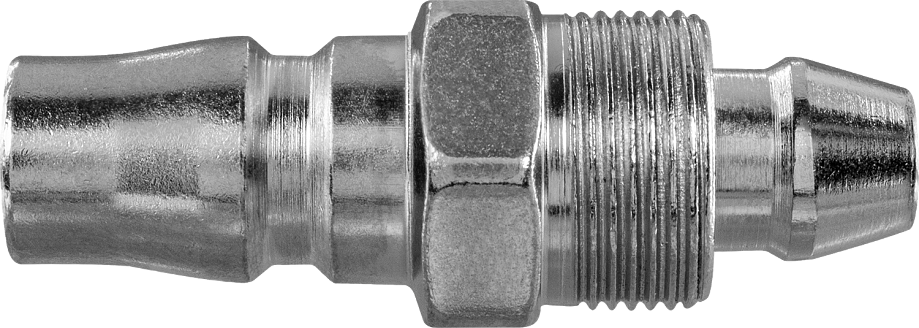

Быстроразъемные соединения СБРП-ТВ предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики:
Параметр | Значение |
Тип | Папа |
Тип присоединения
| Трубка (внутреннее присоединение) |
Наружный диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
Внутренний диаметр присоединяемой трубки | ∅ 7,2 мм, ∅ 8,9 мм, ∅ 10,1 мм |
Максимальное давление
| 1,32 МПа
|
Рабочее давление | 0…0,9 МПа |
Рабочая температура
| 0...+60°С |

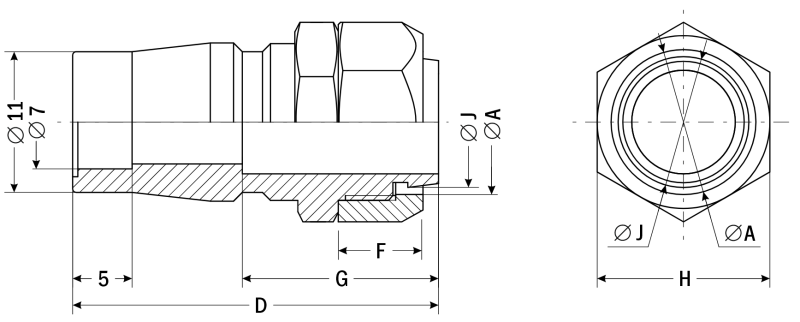

Габаритные размеры |
 |
Модель
| Размер, мм
|
Наружный диаметр присоединяемой трубки ∅ A
| Внутренний диаметр присоединяемой трубки ∅ J
| D
| F
| G
| H
|
СБРП-ТВ-08 | 8
| 7,2
| 41
| 14
| 33
| 14
|
СБРП-ТВ-10 | 10
| 8,9
| 43,5
| 15
| 30
| 16
|
СБРП-ТВ-12 | 12
| 10,1
| 47
| 18,5
| 33
| 19
|
Версия: 2021-06-30-КВА
