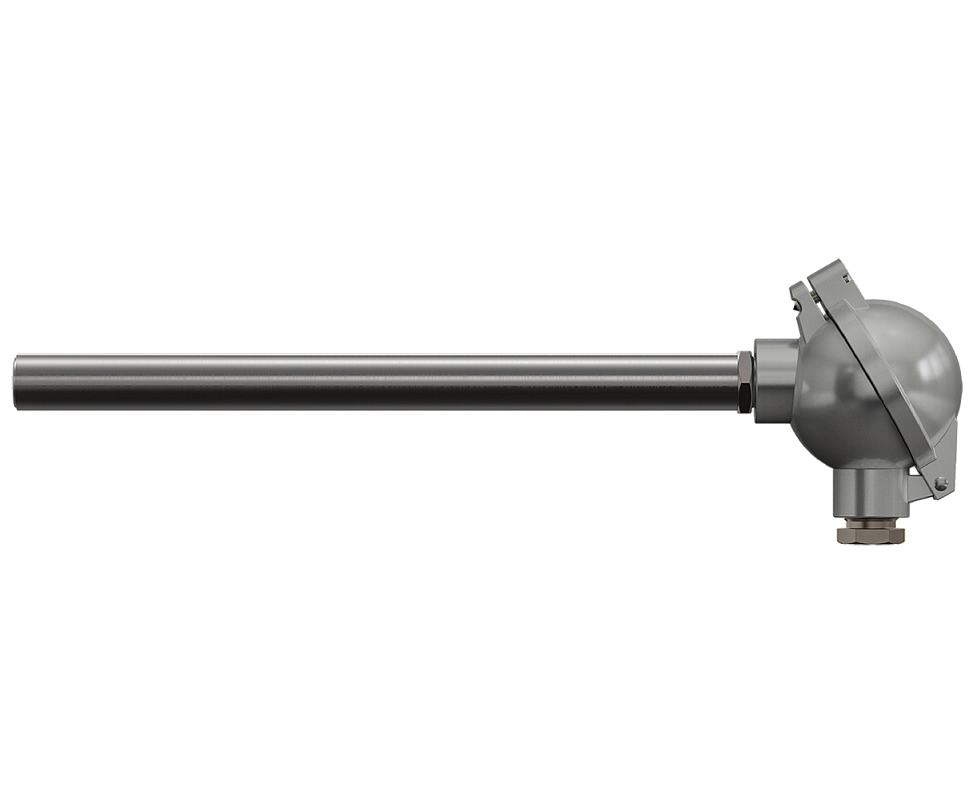

Термопара дТП225
Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
- Номинальная статическая характеристика: ХА(К), НН(N)
- Диапазон измеряемых температур: −40...+1100°С, −40...+1250°С
- Класс допуска: 1
- Длина монтажной части: 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
- Диаметр монтажной части: 20 мм
- Тип спая: изолированный, неизолированный
- Материал корпуса датчика: сталь 12Х18Н10Т, сталь ХН45Ю
- Исполнение коммутационной головки: металл
Термопара дТП225 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности:
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
| Параметр | Значение
| |
| Модель | ДТПК225 | ДТПN225 |
| Номинальная статическая характеристика | ХА (К) | НН (N) |
| Диапазон измеряемых температур | −40…+1100°С | −40…+1250°С |
| Условное давление
| 0,25...16 МПа (зависит от конструктивного исполнения)
| |
| Класс допуска датчика
| 1
| |
| Допустимое отклонение
| ±1,5°С
| |
| Длина монтажной части (L)
| 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм | |
| Диаметр монтажной части (D) | 20 мм
| |
| Диаметр КТМС | 4,5 мм | |
| Тип спая
| Изолированный, неизолированный
| |
| Тепловая инерция
| ≤ 20 с (изолированный)
≤ 10 с (неизолированный) | |
| Исполнение коммутационной головки
| Металл
| |
| Материал коммутационной головки | Силумин
| |
| Материал оболочки КТМС | Сталь AISI 310 | Nicrobell D |
| Материал корпуса датчика | Сталь 12Х18Н10Т, сталь ХН45Ю | |
| Степень пылевлагозащиты
| IP65
| |
| Модель | Материал корпуса датчика | Материал оболочки КТМС | Диапазон измеряемых температур |
|
ДТПK225 | ½ L: сталь ХН45Ю
| Сталь AISI 310
| −40…+1100°C |
| ½ L: сталь 12Х18Н10Т
| −40…+800°C | ||
|
ДТПN225

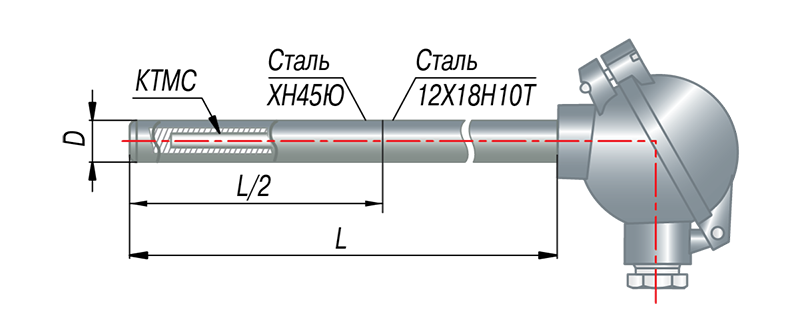

| ½ L: сталь ХН45Ю | Nicrobell D
| −40…+1250°C |
| ½ L: сталь 12Х18Н10Т | −40…+800°C |
| Габаритные размеры |
 |
| L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм*
D = 20 мм |
| Габаритные размеры коммутационной головки |
 |
| Обозначение при заказе ДТПXX5 |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
| Класс допуска | 1
| |
| Тип | Диапазон измерения | Допустимые отклонения |
| ХА (К)
| −40...+375°С
| ±1,5°С
|
| +375...+1000°С
| ±0,004Т
| |
| НН (N)
| −40...+375°С
| ±1,5°С
|
| +375...+1000°С
| ±0,004Т
| |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Версия: 2023-02-06-ЛВС
| Артикул | Градуировка | Спай изоляция | Длина, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| Q24880 | ХА(К) | Изолированный | 250 | 4...5 недель | 5245 руб. |
| Q24881 | НН(N) | Изолированный | 250 | 4...5 недель | 10025 руб. |
| Q24882 | ХА(К) | Неизолированный | 250 | 4...5 недель | По запросу |
| Q24883 | НН(N) | Неизолированный | 250 | 4...5 недель | По запросу |
| Q24884 | ХА(К) | Изолированный | 320 | 4...5 недель | 5245 руб. |
| Q24885 | НН(N) | Изолированный | 320 | 4...5 недель | 10025 руб. |
| Q24886 | ХА(К) | Неизолированный | 320 | 4...5 недель | По запросу |
| Q24887 | НН(N) | Неизолированный | 320 | 4...5 недель | По запросу |
| Q24888 | ХА(К) | Изолированный | 400 | 4...5 недель | 6040 руб. |
| Q24889 | НН(N) | Изолированный | 400 | 4...5 недель | 11567 руб. |
| Q24890 | ХА(К) | Неизолированный | 400 | 4...5 недель | По запросу |
| Q24891 | НН(N) | Неизолированный | 400 | 4...5 недель | По запросу |
| Q24892 | ХА(К) | Изолированный | 500 | 4...5 недель | 6995 руб. |
| Q24893 | НН(N) | Изолированный | 500 | 4...5 недель | 13329 руб. |
| Q24894 | ХА(К) | Неизолированный | 500 | 4...5 недель | По запросу |
| Q24895 | НН(N) | Неизолированный | 500 | 4...5 недель | По запросу |
| Q24896 | ХА(К) | Изолированный | 630 | 4...5 недель | 8586 руб. |
| Q24897 | НН(N) | Изолированный | 630 | 4...5 недель | 15600 руб. |
| Q24898 | ХА(К) | Неизолированный | 630 | 4...5 недель | По запросу |
| Q24899 | НН(N) | Неизолированный | 630 | 4...5 недель | По запросу |
| Q24900 | ХА(К) | Изолированный | 800 | 4...5 недель | 10416 руб. |
| Q24901 | НН(N) | Изолированный | 800 | 4...5 недель | 18593 руб. |
| Q24902 | ХА(К) | Неизолированный | 800 | 4...5 недель | 10416 руб. |
| Q24903 | НН(N) | Неизолированный | 800 | 4...5 недель | По запросу |
| Q24904 | ХА(К) | Изолированный | 1000 | 4...5 недель | 13121 руб. |
| Q24905 | НН(N) | Изолированный | 1000 | 4...5 недель | 21897 руб. |
| Q24906 | ХА(К) | Неизолированный | 1000 | 4...5 недель | По запросу |
| Q24907 | НН(N) | Неизолированный | 1000 | 4...5 недель | По запросу |
| Q24908 | ХА(К) | Изолированный | 1250 | 4...5 недель | 14143 руб. |
| Q24909 | НН(N) | Изолированный | 1250 | 4...5 недель | 26549 руб. |
| Q24910 | ХА(К) | Неизолированный | 1250 | 4...5 недель | 14143 руб. |
| Q24911 | НН(N) | Неизолированный | 1250 | 4...5 недель | По запросу |
| Q24912 | ХА(К) | Изолированный | 1600 | 4...5 недель | 17644 руб. |
| Q24913 | НН(N) | Изолированный | 1600 | 4...5 недель | 32748 руб. |
| Q24914 | ХА(К) | Неизолированный | 1600 | 4...5 недель | 17644 руб. |
| Q24915 | НН(N) | Неизолированный | 1600 | 4...5 недель | По запросу |
| Q24916 | ХА(К) | Изолированный | 2000 | 4...5 недель | 21383 руб. |
| Q24917 | НН(N) | Изолированный | 2000 | 4...5 недель | 39658 руб. |
| Q24918 | ХА(К) | Неизолированный | 2000 | 4...5 недель | 21383 руб. |
| Q24919 | НН(N) | Неизолированный | 2000 | 4...5 недель | По запросу |
