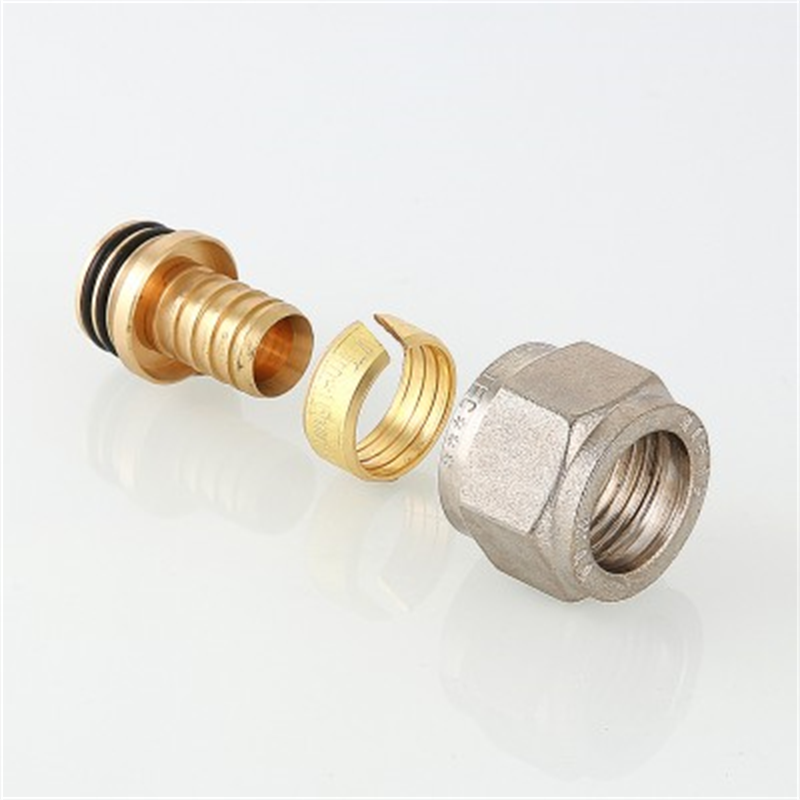

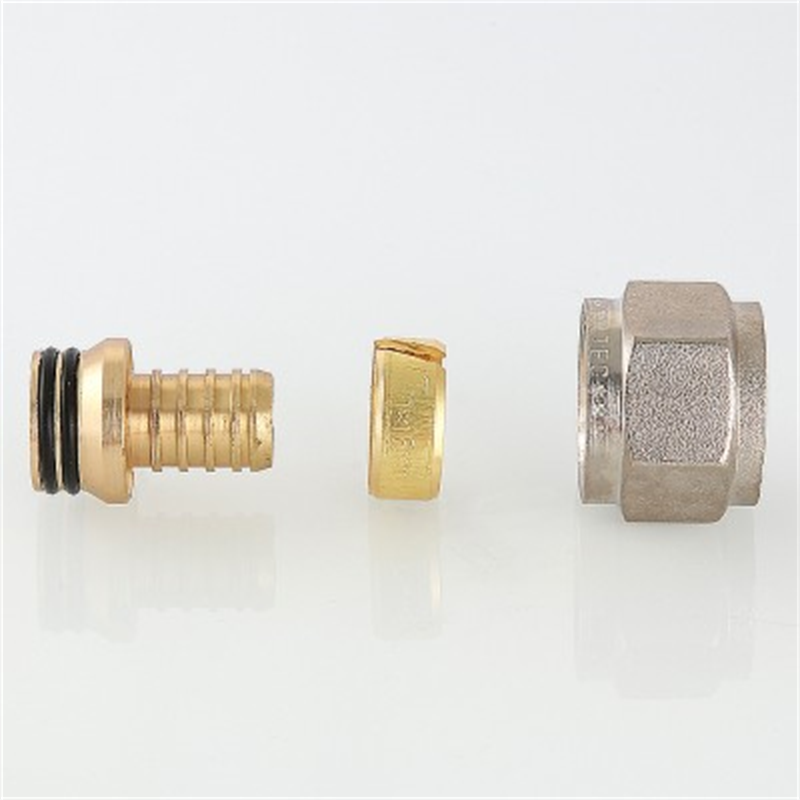

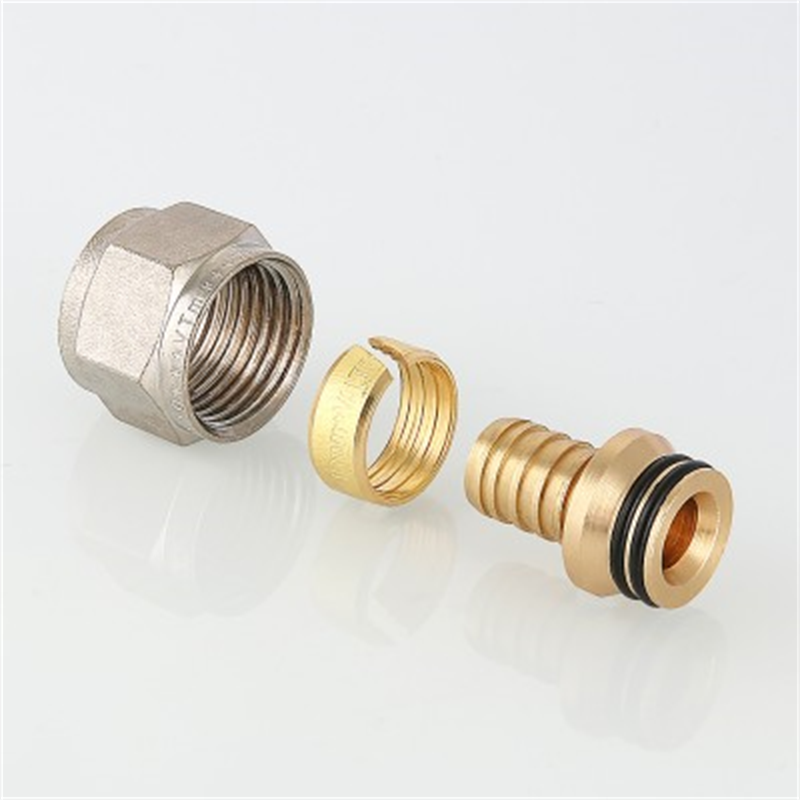

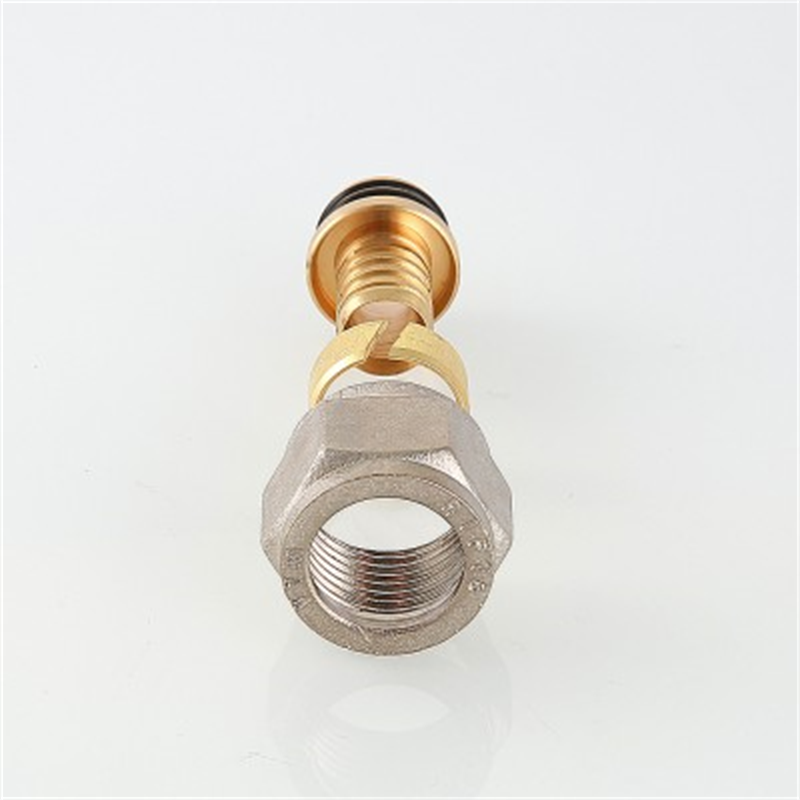

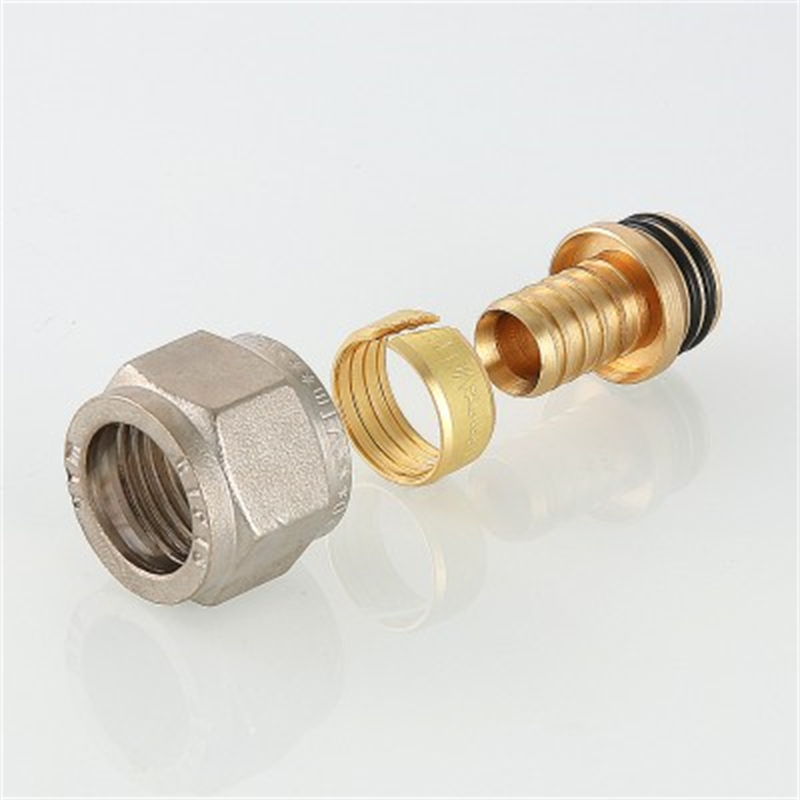

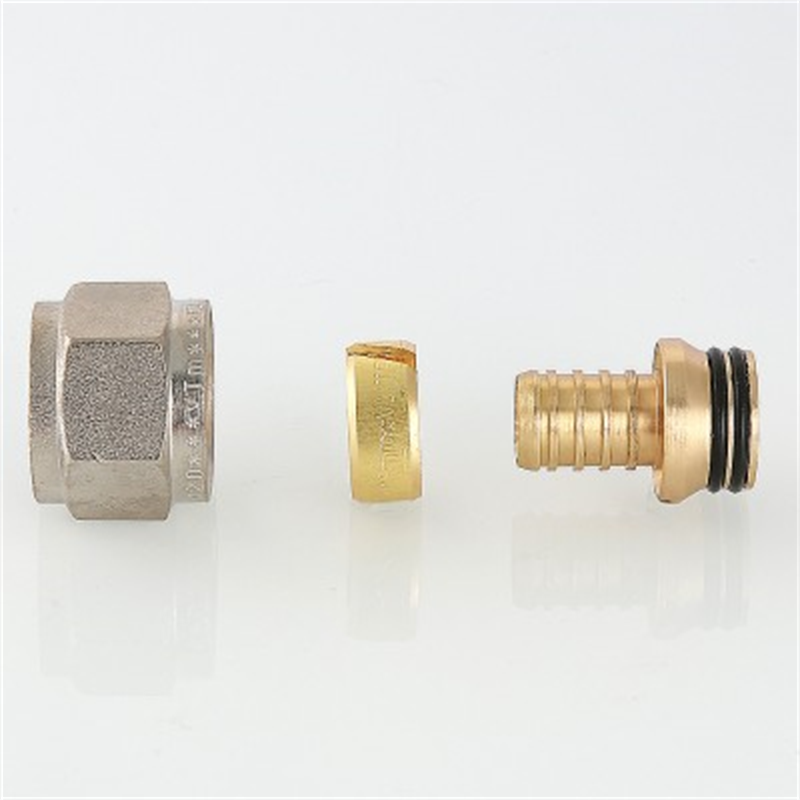

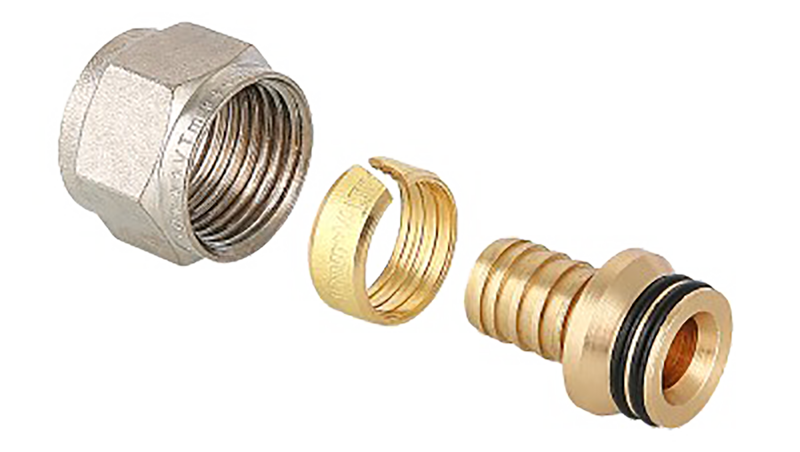

Латунный обжимной соединитель (обжимной фитинг) с никелированной накидной гайкой. Предназначен для подключения трубы из сшитого полиэтилена (PEX) размером 16 х 2 мм к выходам распределительных коллекторов VTc.500, VTc.560,
VTc.580. Материал уплотнений коллекторного фитинга VTc.709 – EPDM. Максимальная рабочая температура – +110 ºC, номинальное давление – 10 бар. Присоединение – ½”, «конус». Резьба – внутренняя.
Технические характеристики:
| Параметр | Значение |
Средний срок службы
| 15 лет
|
Рабочее давление
| 1,0 МПа
|
Пробное давление
| 1,5 МПа
|
| Температура рабочей среды | −20...+110°C |
| Максимальный момент закручивания накидной гайки | 20 Н⋅м |
| Материал токарных деталей | Латунь CW614N |
| Материал накидной гайки | Латунь CW614N |
| Материал уплотнительных элементов | EPDM Sh70 (СКЭПТ) |
| Материал гильзы пресс-фитингов | Сталь нержавеющая AISI 304 |
| Материал обоймы пресс-фитингов | Нейлон (РА-6) |
| Транспортируемая среда | Вода, раствор гликолей (50%) |
Модели:
| Артикул | Размер |
| VTc.709.N.1622 | 16 (2,2) мм |
| VTc.709.N.1604 | 16 (2,0) мм |

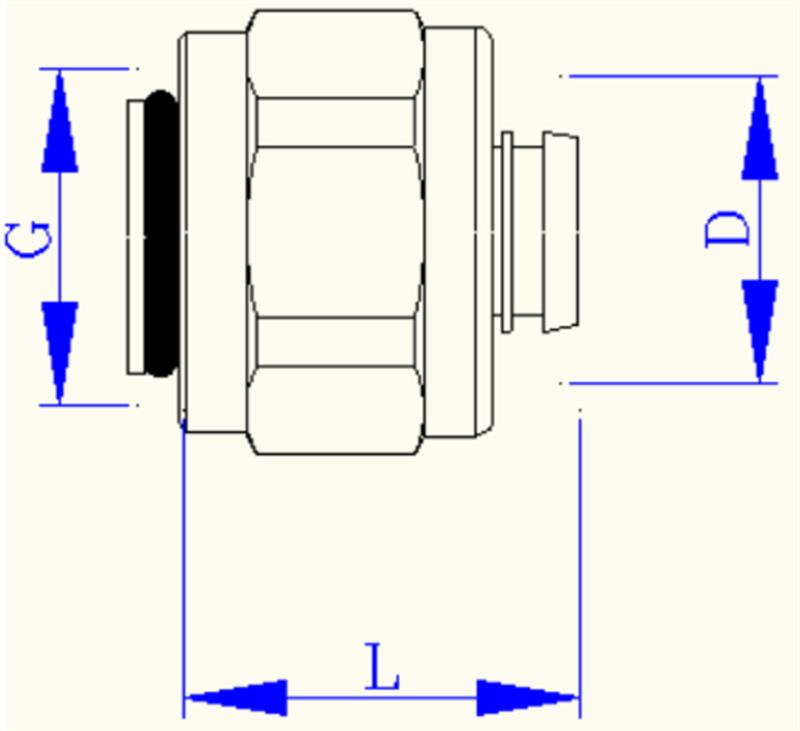

| Габаритные размеры |
 |
Размер
| G
| D, мм
| L, мм | Вес, г
|
| 16 (2,0)×½ | ½"
| 16 (2,0)
| 23 | 44
|
Версия: 2021-06-16-ШАР
